安阳市林州河头村GSM飞地覆盖系统测试报告.doc

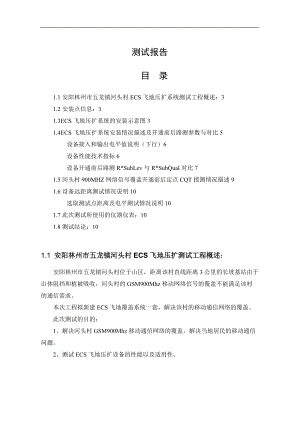

测试报告目 录1.1安阳林州市五龙镇河头村ECS飞地压扩系统测试工程概述：31.2安装点信息：31.3ECS飞地压扩系统的安装示意图31.4ECS飞地压扩系统安装情况描述及开通前后路测参数与对比5设备接入和输出电平值说明（下行）6设备性能技术指标6设备开通前后路测R*SubLev与R*SubQual对比71.5河头村900MHZ网络信号覆盖开通前后定点CQT拨测情况描述91.6设备远距离测试情况说明10选取测试点距离及电平测试情况说明101.7此次测试所使用的仪器仪表：101.8测试结论：101.1 安阳林州市五龙镇河头村ECS飞地压扩测试工程概述：安阳林州市五龙镇河头村位于山区，距离该村直线距离3公里的长坡基站由于山体阻挡和植被吸收，河头村的GSM900Mhz移动网络信号的覆盖不能满足该村的通信需求。本次工程拟新建ECS飞地覆盖系统一套，解决该村的移动通信网络的覆盖。此次测试的目的：1、解决河头村GSM900Mhz移动通信网络的覆盖，解决当地居民的移动通信问题。2、测试ECS飞地压扩设备的性能以及适用性。1.2 安装点信息：近端机（A端）地名:长坡基站， 远端机（B端）地名：河头村。一、 230M中继信号传输环境描述以及使用的中继频点远端机安装点接收施主GSM信号电平(900M)： -90dBm。位于高处近端机到远端机为非可视，中间有山体阻挡，230M接收电平为55DBM。使用中继频点：上行：223 MHz 下行：232 MHz1.3 ECS飞地覆盖系统的安装示意图主从机传输链路示意图：Service AreaBaseStationMobileMobileMobileMasterRepeaterSlaveShadow regionService AreaBaseStationMobileMobileMobileMasterRepeaterSlaveShadow region备注：主机安装于长坡机房内，天馈系统安装于长坡基站的铁塔上，通过直接耦合的方式将信源耦合入设备转发。从机设备的安装示意图：从机设备安装于新建的设备安装平台上，其安装示意图如下图所示：重发天线215米米馈线中继天线二功分器避雷针150M接口900M接口15米米馈线中继天线二功分器避雷针150M接口900M接口8米馈线中继天线重发天线1二功分器避雷针230M接口900M接口1.4 ECS飞地覆盖系统安装情况描述及开通前后路测参数与对比 ECS飞地覆盖系统A端安装于海拔为600米的长坡基站的铁塔上，设备采用直接耦合的方式耦合信道号为120的2扇区信号，设备230M转发中继天线挂在高为40米的铁塔上。B端设备安装于海拔为530米的河头村的小山顶，230M中继天线及两面900MHZ服务天线均安装于山坡的8米水泥杆上。图片说明如下：目前A端为10W机，B端为20W机，A端功率开为10W；B端接收信号电平完全满足设备的开通要求，目前B端设备可满功率输出。1.4.1 设备接入和输出电平值说明（下行）设 备参数参数参数参数A端设备接入GSM电平增益量衰减量中继功率电平-9dbm53db4dbm40dbmB端设备中继功率电平增益量衰减量输出GSM电平-50dbm103db13dbm40dbm1.4.2 设备性能技术指标项目技术指标测试结果下行上行下行上行频率范围954960MHz909915MHz957912中继频率232235 MHz223226 MHz233225最大输出功率43dBm43dBmOKOK自动电平控制(ALC)有有OKOK增益105±3dB 95±3dB 10398增益调节范围30dB30dBOKOK系统频偏±43Hz(±5×10-8)±41Hz(±5×10-8)13增益调节步长1dB1dB11带内波动3dB（峰峰值）3dB（峰峰值）2.01.9噪声系数5dB5dB43电压驻波比1.51.51.231.29时延5.0s 5.0s 33杂散发射每载频带内f750kHz:-45dBc/30kHz-48-49-51f1.98MHz:-65dBc/30kHz-68-63-70工作频带内-26-27-30工作频带外（偏离工作频带2.5 MHz之外）9KHz150KHz -40-41-46-44150KHz30MHz -37-39-42-4330MHz1GHz-40-39-46-461GHz12.75 GHz-39-42-44-46890MHz900MHz-70-71-80-76930MHz950MHz-68-68-73-731.7GHz 1.92GHz-50-51-55-563.4GHz 3.53GHz-49-50-51-53互调衰减工作频带内-40dBc/30kHz-43-44工作频带外（偏离工作频带2.5 MHz之外）9KHz1 GHz（含1GHz）：-36dBm/30kHz1 GHz 12.75GHz：-30dBm/30kHz-41-42带外抑制每频段偏离工作频段边缘2.5MHz: -40dB或-13dBm/30kHz-44-44偏离工作频段边缘10MHz:-60dB或-33dBm/30kHz-70-661.4.3 设备开通前后路测R*levelsub与R*SubQual对比.1 R*levelsub启用前后对比河头村主要的测试区在ECS飞地系统覆盖系统开通前为信号弱区，80%以上的区域R*SubLev电平低于85dBm，属于弱覆盖；在ECS飞地压扩系统开通后R*SubLev电平在村庄的2公里公路上的平均值为-50dBm，信号很强。覆盖区启用前场强大于-85dBm的覆盖率19.3%，ECS飞地压扩系统启用后大于85dBm的覆盖率为99 %。.2 R*Qualsub启用前后对比启用前启用后河头村主要的测试区在ECS飞地压扩系统覆盖系统开通前为信号弱区，R*Qualsub为24.97，为较差的通话等级；在ECS飞地压扩系统开通后，通话质量R*Qualsub为98.57% ，通话效果良好。从以上的测试结果看出：河头村ECS飞地压扩系统开通前为信号弱区，信号覆盖差；在ECS飞地压扩系统开通后，信号覆盖了河头村的全部区域，覆盖良好；系统信源直接耦合长坡基站基站2小区的信号，信号频点（主频120号）纯净，覆盖区通话质量良好，完全满足用户通信需求，达到此次工程的目的。1.5 河头村900MHZ网络信号覆盖开通前后定点CQT拨测情况描述经过使用测试手机SAGEM OT260和NOKIA8210的拨打和电平测试，ECS飞地压扩系统的网络覆盖河头村及其附近的公路效果明显，室内外信号均在-70DBM以上，距离沿山坡路的3-4公里路程，电平值保持在-81dbm以内，有效覆盖距离可达到直线4公里多，直至远处大山山坡上，信号覆盖强度完全可以满足通信需求。测试时间：2008年12月16日1.6 设备远距离测试情况说明1.6.1 选取测试点距离及电平测试情况说明B端测试点的中继电平值分别为：测试点距离A端设备3公里：-50dBm。可满足设备满功率工作.1.7 此次测试所使用的仪器仪表：Agilent频谱分析仪一台4402B Agilent8648B信号发生器一台测试手机两部NOKIA8210SAGEM OT260GARMIN etre* Venture GPS一部 罗盘一部便携电脑一部 等开通后的对比测试及CQT测试使用如下工具：1、 珠海万禾ANT PILOT 无线移动网络测试采集系统2、 SAGEM OT2601.8 测试结论：本次测试2点之间距离为3公里，车程4-5公里，在中继信号一处被山体阻挡的情况下，完全能够实现B端的900MHz GSM信号覆盖范围达到3-4公里(两个相反方向方向，共两面90度天线)，效果是非常理想的。通过对目前ECS飞地压扩系统的测试情况来看，该系统使用低频段传输，具有以下优点：1） 绕射能力较强，可以非视距传输，允许在一定的山体或林木的阻挡下实现中继信号的可靠和稳定的传输。2） 传播距离较远。3） 每个中继设备都会对施主基站的热噪声升高产生影响，一般为3dB,通过分析可以看到，这种影对基站热噪声的影响几乎可以忽略不计；设备底噪低，不会对基站产生干扰。该设备比较适合在无线信号传输条件恶劣的山区使用，或者是距离基站较远的偏僻地方使用。适用于山区公路、旅游景点、矿区、临时作业点的覆盖使用。双方代表签字（盖章）：安阳联通负责人 厂方负责人签名： 签名：安阳现场技术负责人 安阳现场技术负责人签名： 签名：日期： 日期：
