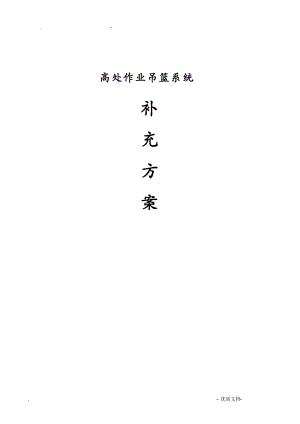

吊篮补充方案脚手架上支吊篮.doc
高处作业吊篮系统补充方案一：施工内容及部位 裙楼玻璃幕墙：由于裙楼7层及以上玻璃安装需要使用吊篮，而现有搭设的吊篮无法此部位的安装，因此需要在脚手架上给吊篮搭设一个支撑平台。二：裙楼吊篮搭设示意图 落地平台计算书 钢管脚手架的计算参照?建筑施工扣件式钢管脚手架平安技术规*?(JGJ130-2001)、 ?建筑地基根底设计规*?(GB 50007-2002)、?建筑构造荷载规*?(GB 50009-2001)、 ?钢构造设计规*?(GB 50017-2003)等规*。 支撑高度在4米以上的模板支架被称为扣件式钢管高支撑架，对于高支撑架的计算规*存在重要 疏漏，使计算极容易出现不能完全确保平安的计算结果。本计算书还参照?施工技术?2002.3. ?扣件式钢管模板高支撑架设计和使用平安?，供脚手架设计人员参考。 落地平台支撑架立面简图 落地平台支撑架立杆稳定性荷载计算单元 一、参数信息: 1.根本参数 立柱横向间距或排距la(m):1.20，脚手架步距h(m)：1.50； 立杆纵向间距lb(m):1.20，脚手架搭设高度H(m)：4.50； 立杆上端伸出至模板支撑点的长度a(m):0.30，平台底钢管间距离(mm)：300.00； 钢管类型(mm):48×3.5，扣件连接方式：双扣件，扣件抗滑承载力系数:0.80； 2.荷载参数 脚手板自重(kN/m2):0.300； 栏杆自重(kN/m2):0.150； 材料堆放最大荷载(kN/m2):2.500； 施工均布荷载标准值(kN/m2):1.000； 二、纵向支撑钢管计算: 纵向钢管按照均布荷载下连续梁计算，截面力学参数为 截面抵抗矩 W = 5.08 cm3； 截面惯性矩 I = 12.19cm4； 纵向钢管计算简图 1.荷载的计算： (1)脚手板与栏杆自重(kN/m)： q11 = 0.150 + 0.300×0.300 = 0.240 kN/m； (2)堆放材料的自重线荷载(kN/m)： q12 = 2.500×0.300 = 0.750 kN/m； (3)活荷载为施工荷载标准值(kN/m)： p1 = 1.000×0.300 = 0.300 kN/m 2.强度计算: 最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩。 最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和； 最大弯矩计算公式如下: 最大支座力计算公式如下: 均布恒载：q1 = 1.2 × q11+ 1.2 × q12 = 1.2×0.240+ 1.2×0.750 = 1.188 kN/m； 均布活载：q2 = 1.4×0.300 = 0.420 kN/m； 最大弯距 Mma* = 0.1×1.188×1.2002 + 0.117 ×0.420×1.2002 = 0.242 kN.m ； 最大支座力 N = 1.1×1.188×1.200 + 1.2×0.420×1.200 = 2.173 kN； 截面应力 = 0.242×106 / (5080.0) = 47.605 N/mm2； 纵向钢管的计算强度 47.605 小于 205.000 N/mm2,满足要求! 3.挠度计算: 最大挠度考虑为三跨连续梁均布荷载作用下的挠度； 计算公式如下: 均布恒载: q = q11 + q12 = 0.990 kN/m； 均布活载： p = 0.300 kN/m； V = (0.677 ×0.990+0.990×0.300)×1200.04/(100×2.060×105×121900.0)=0.799mm 纵向钢管的最大挠度小于 1200.000 /250 与 10,满足要求! 三、横向支撑钢管计算: 支撑钢管按照集中荷载作用下的三跨连续梁计算； 集中荷载P取纵向板底支撑传递力，P =2.173 kN； 支撑钢管计算简图 支撑钢管计算弯矩图(kN.m) 支撑钢管计算变形图(kN.m) 支撑钢管计算剪力图(kN) 最大弯矩 Mma* = 0.978 kN.m ； 最大变形 Vma* = 3.951 mm ； 最大支座力 Qma* = 9.507 kN ； 截面应力 = 192.512 N/mm2； 横向钢管的计算强度小于 205.000 N/mm2,满足要求! 支撑钢管的最大挠度小于1200.000/150与10 mm,满足要求! 四、扣件抗滑移的计算: 按照?建筑施工扣件式钢管脚手架平安技术规*培训讲座?*群主编，P96页，双扣件承载力设计值取16.00kN， 按照扣件抗滑承载力系数0.80，该工程实际的旋转双扣件承载力取值为12.80kN 。 R Rc 其中 Rc - 扣件抗滑承载力设计值,取12.80 kN； 纵向或横向水平杆传给立杆的竖向作用力设计值 R= 9.507 kN； R < 12.80 kN,所以双扣件抗滑承载力的设计计算满足要求! 五、模板支架荷载标准值(轴力): 作用于模板支架的荷载包括静荷载、活荷载和风荷载。 1.静荷载标准值包括以下内容： (1)脚手架的自重(kN)： NG1 = 0.129×4.500 = 0.581 kN； 钢管的自重计算参照?扣件式规*?附录A 双排架自重标准值，设计人员可根据情况修改。 (2)栏杆的自重(kN)： NG2 = 0.150×1.200 = 0.180 kN； (3)脚手板自重(kN)： NG3 = 0.300×1.200×1.200 = 0.432 kN； (4)堆放荷载(kN)： NG4 = 2.500×1.200×1.200 = 3.600 kN； 经计算得到，静荷载标准值 NG = NG1+NG2+NG3+NG4 = 4.793 kN； 2.活荷载为施工荷载标准值产生的荷载。 经计算得到，活荷载标准值 NQ = 1.000×1.200×1.200 = 1.440 kN； 3.不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG + 1.4NQ = 1.2×4.793+ 1.4×1.440 = 7.768 kN； 六、立杆的稳定性计算: 立杆的稳定性计算公式: 其中 N - 立杆的轴心压力设计值(kN) ：N = 7.768 kN；- 轴心受压立杆的稳定系数,由长细比 Lo/i 查表得到； i - 计算立杆的截面回转半径(cm) ：i = 1.58 cm； A - 立杆净截面面积(cm2)：A = 4.89 cm2； W - 立杆净截面模量(抵抗矩)(cm3)：W=5.08 cm3；- 钢管立杆抗压强度计算值 (N/mm2)； f- 钢管立杆抗压强度设计值 ：f =205.00 N/mm2； Lo- 计算长度 (m)； 如果完全参照?扣件式规*?，由公式(1)或(2)计算 lo = k1uh (1) lo = (h+2a) (2) k1- 计算长度附加系数，取值为1.167； u - 计算长度系数，参照?扣件式规*?表；u = 1.730； a - 立杆上端伸出顶层横杆中心线至模板支撑点的长度；a = 0.300 m； 公式(1)的计算结果： 立杆计算长度 Lo = k1uh = 1.167×1.730×1.500 = 3.028 m； Lo/i = 3028.365 / 15.800 = 192.000 ； 由长细比 lo/i 的结果查表得到轴心受压立杆的稳定系数= 0.195 ； 钢管立杆受压强度计算值 ； =7767.540 /( 0.195×489.000 )= 81.459 N/mm2； 立杆稳定性计算 = 81.459 小于 f = 205.000满足要求！ 公式(2)的计算结果： Lo/i = 2100.000 / 15.800 = 133.000 ； 由长细比 lo/i 的结果查表得到轴心受压立杆的稳定系数= 0.381 ； 钢管立杆受压强度计算值 ； =7767.540 /( 0.381×489.000 )= 41.692 N/mm2； 立杆稳定性计算 = 41.692 小于 f = 205.000满足要求！ 如果考虑到高支撑架的平安因素，适宜由公式(3)计算 lo = k1k2(h+2a) (3) k2 - 计算长度附加系数，按照表2取值1.002 ； 公式(3)的计算结果： Lo/i = 2455.601 / 15.800 = 155.000 ； 由长细比 lo/i 的结果查表得到轴心受压立杆的稳定系数= 0.291 ； 钢管立杆受压强度计算值 ； =7767.540 /( 0.291×489.000 )= 54.586 N/mm2； 立杆稳定性计算 = 54.586 小于 f = 205.000满足要求！ 模板承重架应尽量利用剪力墙或柱作为连接连墙件，否则存在平安隐患。 以上表参照 杜荣军: ?扣件式钢管模板高支撑架设计和使用平安?
