钢筋混凝土结构图CAD教程.ppt

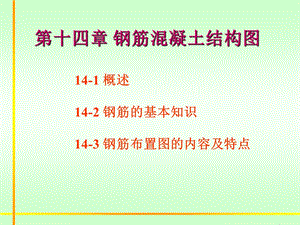

第十四章 钢筋混凝土结构图,14-1 概述 14-2 钢筋的基本知识 14-3 钢筋布置图的内容及特点,第十四章 钢筋混凝土结构图 14-1 概述,一、混凝土 由水泥、砂子、石子和水按一定比例配合拌制，经养护硬化而成的建筑材料，称为混凝土。混凝土的强度等级：C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80,二、钢筋混凝土 在混凝土中配置一定数量的钢筋，使其与混疑土结合成为一个整体，共同承受外力。这种配有钢筋的混凝土称为钢筋混凝土,三、钢筋混凝土构件 用钢筋混凝土制成的梁、板、柱、基础等称为钢筋混凝土构件。预制：如果构件是预先制好，然后运到工地安装 的，称为预制钢筋混凝土构件；现浇：如果构件是在现场直搔浇制的，称为现浇 钢筋混凝土构件 预应力：有些构件，制作时先对混凝土预加一定 的压力，以提高构件的强度和抗裂性性能，这种 构件称为预应力钢筋混凝土构件,四、钢筋混凝土结构图 表示钢筋混凝土构件的图样称为钢筋混凝土结构图 1、外形图（模板图）：主要表明构件的形状和大小 2、钢筋布置图：主要表明这类结构物中钢筋的配置情况。,14-2 钢筋的基本知识,一、钢筋的分类按其作用分：,1、受力钢筋2、钢箍（箍筋）3、架立钢筋4、分布钢筋5、其它钢筋,按其产品种类分普通钢筋、预应力钢筋,二、钢筋的弯钩 对于钢筋为了增加钢筋与混凝土的粘结力，钢筋两端需做弯钩。钢筋的弯钩有两种标准形式：半圆弯钩和直角弯钩。,箍筋的弯钩：1350弯钩直角弯钩,三、钢筋的弯起 根据受力要求，将构件下部钢筋弯到构件上部，这种钢筋叫弯起筋。,四、钢筋的保护层 据为了防止钢筋锈蚀，保证钢筋和混凝土有良好的粘结力，以及防火的要求，钢筋表面到构件表面必须有一定的混凝土保护层。叫钢筋的保护层。钢筋的保护层厚度根据构件所处的环境，混凝土的强度等级，以及构件的类型不同而不同。,四、钢筋的表示方法,14-3 钢筋布置图的内容及特点,一、视图的选择 1、梁、柱类构件：立面图+若干断面图 2、板形构件：平面图或平面图+若干断面图二、图线 1、主要受力钢筋，如梁的纵向钢筋，用粗实线 2、钢筋断面用小黑圆点表示 3、箍筋用中实线 4、构件外形轮廓线用细实线三、材料图例 1、在立面图、平面图中假象混凝土透明，画出钢筋 的投影。2、在断面图中不画剖面线或材料符号。,四、钢筋编号,1、在钢筋布置图中为了区别钢筋类别，应将钢筋编号。2、编号的方法有三种：圆圈、N、列表。,五、钢筋详图 1、对于钢筋较复杂的构件应画出钢筋详图（钢筋大样图、钢 筋成型图）2、钢筋设计长度，钢筋的下料长度。六、钢筋表 1、为了便于统计钢筋用料，在钢筋布置图上需列出钢筋表。七、钢筋布置图中的尺寸注法 1、结构外形的尺寸注法和一般结构物的尺寸注法相同 2、钢筋的尺寸注法（1）钢筋的大小尺寸和成型尺寸 在钢筋成型图中标出，直接注在钢筋旁边，不用标尺寸线、尺寸界线，起止符号。（2）钢筋的定位尺寸 钢筋的安排符合保护层厚度及钢筋最小间距要求时，可不 主定位尺寸。按一定规律排列的钢筋在编号引出线上注出其间距。如 8200。,八、钢筋布置图的阅读（一）了解构件名称和有关技术要求（二）弄清构件的形状（三）依次弄清各号钢筋的形状、尺寸、位置和数量（四）钢筋混凝土梁的钢筋布置图为例阅读。,九、现浇构件的钢筋布置图 现浇钢筋混凝土结构图表示方法与预制构件基本相同，不同之处是：现浇构件要画出与其相连构件的一部分。,
