仓库管理系统软件设计说明.doc

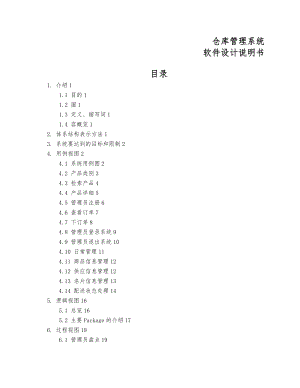

仓库管理系统软件设计说明书目录1. 介绍11.1 目的11.2 围11.3 定义、缩写词11.4 容概览12. 体系结构表示方法13. 系统要达到的目标和限制24. 用例视图24.1 系统用例图24.2 产品类别34.3 检索产品44.4 产品详细54.5 管理员注册64.6 查看订单74.7 下订单84.8 管理员登录系统94.9 管理员退出系统104.10 日常管理114.11 商品信息管理124.12 供应信息管理124.13 名片信息管理134.14 配送状态处理145. 逻辑视图165.1 总览165.2 主要Package的介绍176. 过程视图196.1 管理员盘点196.2 产品管理206.3 订单处理数据226.4 仓库物流管理236.5 管理员查询247. 部署视图248. 流程逻辑259. 规模和性能2610. 质量26软件设计说明书1. 介绍1.1 目的本文档为仓库管理系统详细设计文档(Design Document)，对作品进行系统性介绍，对使用的技术机制进行分析，对各个模块进行功能描述，并给出主要数据流程和系统结构本文档的预期读者是本系统的需求用户、团队开发人员、相关领域科研人员1.2 围对作品进行系统性介绍，对使用的技术机制进行分析，对各个模块进行功能描述，并给出主要数据流程和系统结构1.3 定义、缩写词Mysql：数据库管理软件DBMS：数据库管理系统Windows 2003/XP：运行环境JSP ：软件开发语言Myeclipse ：开发工具1.4 容概览² 仓库管理系统管理员将各项产品进行编排设备号，位置号，从而有效划分区域管理² 设置系统设置各项分类的标签，便于其他人进行查询与复查² 仓库查询系统进入系统后客户或者管理员有效快捷查询产品各项目录² 用户登录系统用户如果要进行查询操作，需要输入正确的用户名和密码，如果输入错误，则停留在登录页；2. 体系结构表示方法这篇文档使用一系列视图反映系统架构的某个方面；用例视图：概括了架构上最为重要的用例和它们的非功能性需求；逻辑视图：展示了描述系统关键方面的重要用例实现场景(使用交互图)；部署视图：展示构建在处理节点上的物理部署以与节点之间的网络配置(使用部署图)；数据视图：描述了数据流、持久性数据模式、对象与持久性数据之间的模式映射、对象到数据库、存储过程以与触发器的映射机制(使用类图描述数据模型，活动图表示数据流)。3. 系统要达到的目标和限制Ø 目标仓库管理员可以正确登录，在登录页面输入信息时能够在输入错误的同时看到错误提示；正确登录后可以看到产品的列表，点击其中一条信息后可以看到某个产品的详细信息，看中后可以很方便的进行管理，在生成产品单之后管理员可以看到。客户在首页可以很方便地进行注册，输入的注册信息要进行验证，验证正确后将信息存入数据库。管理员正确登录后可以修改用户信息，商品信息。Ø 限制客户和管理员的界面分开，客户不能修改逻辑上不能修改的信息；管理员不能修改用户密码，还有同级别的管理员的信息。4. 用例视图仓库管理系统描述的主要用例有：日常管理，商品信息管理，供应信息管理，名片信息管理，入库管理，入库管理操作，出库管理，出库管理操作，查询管理，出库查询，入库查询，库存查询4.1 系统用例图系统用例图见图4.1：图4.1 系统用例图4.2 产品类别4.2.1 用例简述管理员浏览商品类别，系统返回此类别下的子类别或商品的一览。4.2.2 基本事件流1 客户：在产品大类别页面，选择某个大类别；2 系统：根据客户选择的产品类别，返回此类别下所有的中类别信息；3 客户：在产品中类别页面，选择某个中类别；4 系统：根据顾客选择的产品类别，返回此类别下所有的小类别信息；5 客户：在产品小类别页面，选择某个小类别；6 系统：根据顾客选择的产品类别，返回此类别下所有的产品信息；7 用例完毕。4.2.3 活动图商品类别的活动图见图4.2图4.2 商品类别的活动图4.3 检索产品4.3.1 用例简述管理员输入产品相关的关键词，系统检索产品，并显示这些产品的信息。4.3.2 基本事件流1 管理员：在产品检索页面，输入产品检索条件，提交检索请求；2 系统：在系统中检索与输入条件相符的产品数据；3 系统：把检索条件相符的产品数据显示在页面上；4 用例完毕。4.3.3 活动图检索商品的活动图见图4.3图4.3 检索商品的活动图4.4 产品详细4.4.1 用例简述管理员点击产品一览页面上的某个产品，获得该产品的详细介绍信息。4.4.2 基本事件流1 管理员：点击产品一览页面上的某个产品；2 系统：在产品详细页面上显示产品的详细介绍信息；3 系统：用例完毕。4.4.3 活动图查看产品的活动图见图4.4图4.4 查看商品的活动图4.5 管理员注册4.5.1 用例简述管理员或者客户在仓库上输入注册信息4.5.2 基本事件流1 管理员或者客户：注册画面，输入用户编号、密码、用户、电子地址和联系等信息，提交注册请求；2 系统：对管理员与客户的信息进行检查；3 系统：管理员与客户的信息被系统保存；4 系统：显示注册完了画面，提示管理员与客户注册成功；5 用例完毕。4.5.3 活动图注册的活动图见图4.5图4.5 顾客注册的活动图4.6 查看订单4.6.1 用例简述管理员或者客户可以查看自己的订单。4.6.2 基本事件流1 管理员或者客户：点击页面上的订单状况；2 系统：在订单一览页面上显示和该客户相关的所有订单的一览信息；3 管理员或者客户：在订单一览页面上点击某条订单；4 系统：在订单详细页面上显示该订单的详细信息；5 用例完毕。4.6.3 活动图查看订单的活动图见图4.6图4.6查看订单的活动图4.7 下订单4.7.1 用例简述客户准备将所选择的产品进行提取4.7.2 基本事件流1 客户：提交提取的请求；2 系统：检查客户的身份；3 系统：检查所提取的产品；4 系统：显示配送地址指定页面；5 客户：确定系统记录的配送地址或者更改原有的配送地址；6 系统：验证更改的配送地址的合法性；7 系统：更改系统记录的配送地址并显示提取方式；8 客户：选择某个提取，并输入相应的信息；9 系统：检查信息的合法性；12系统：显示客户订单提交成功并订单数据存入系统；13用例完毕。4.7.3 活动图下订单的活动图见图4.12图4.7下订单的活动图4.8 管理员登录系统4.8.1 用例简述管理员输入有效的用户编号和密码后，登录系统。4.8.2 基本事件流1 管理员：在管理员登陆页面上，输入用户编号和密码，提交登录系统的要求；2 系统：查询系统，获得管理员的信息，并将赋予管理员相应的权限；3 系统：根据登录管理员的权限，在管理机能页面上显示相应的管理页面的入口；4 用例完毕。4.8.3 活动图管理员登录系统的活动图见图4.8图4.8 管理员登录系统的活动图4.9 管理员退出系统4.9.1 用例简述管理员退出系统。4.9.2 基本事件流1 管理员：提交退出系统的请求；2 系统：注销管理员；3 系统：显示管理员登录页面，提示此管理员已经退出系统；4 用例完毕。4.9.3 活动图管理员退出系统的活动图见图4.14图4.11 管理员退出系统的活动图4.10 日常管理4.10.1 用例简述管理员管理日常商品，订单，包括对数据的新增，更新，删除，查询。4.10.2 基本事件流1 管理员：实施业务数据的新增，更新，删除，查询操作；2 系统： 在系统中实现对业务数据的相关操作；3 用例完毕。4.10.3 活动图日常管理的活动图见图4.15图4.10 管理业务数据的活动图4.11 商品信息管理4.11.1 用例简述对产品信息管理。4.11.2 基本事件流1 管理员：对系统中的全体的产品权限进行新增，更新，删除，检索操作；2 系统：在系统中实现权限相关的操作；3 用例完毕。4.11.3 活动图商品信息管理的活动图见图4.16图4.11 管理员管理系统权限的活动图4.12 供应信息管理4.12.1 用例简述管理员对供应方的信息4.12.2 基本事件流1 管理员：管理并供应客户所需2 系统：在系统中实现相关的操作；3 用例完毕。4.12.3 活动图供应信息管理的活动图见图4.17图4.12供应信息管理的活动图4.13 名片信息管理4.13.1 用例简述管理产品标签4.13.2 基本事件流1 管理员：将各个产品标签标好2 系统：验证管理员是否有执行程序的权限；3用例完毕。4.13.3 活动图名片信息管理图4.13图4.13 名片信息管理的活动图4.14 配送状态处理4.14.1 用例简述此批处理程序完成同物流系统的交互，获得订单的最新配送状态4.14.2 基本事件流1 管理员：运行此批处理程序，并将自己的用户名和密码作为参数；2 系统：验证管理员是否有执行程序的权限；3 系统：连接物流系统；4 系统：获得一组订单的最新配送状态的列表；5 系统：根据获得的列表来更新系统订单的配送状态；6 用例完毕。4.14.3 活动图配送状态批处理的活动图见图4.14图4.14 配送状态批处理的活动图4.15退库处理4.15.1 用例简述不合格产品回库保存4.15.2基本事件流1管理员：选择不需要的商品报给系统2系统：显示该产品的详细信息3管理员：调出该产品详细信息4系统：记录下此次退货5用例完毕4.15.3活动图5. 逻辑视图逻辑视图部分主要表达了设计阶段的工作。5.1 总览图5.1的领域模型是仓库管理系统的设计实体与其之间的关系；管理员图5.1 领域模型5.2 主要Package的介绍仓库管理系统Package图见图5.2图5.2 B2C在线销售系统Package图Ø WebappWebapp包包含了action、form包，它们属于显示层的代码，主要使用struts框架。Ø ServiceService包包含了业务实现的主要接口，每个接口有一个对应的serviceImpl的实现，serviceImpl类放在serviceImpl包中，其中serviceImpl的实现是通过调用dao接口来实现的，它们属于业务层的代码，主要使用spring框架。Ø DaoDao包包含了业务实现的主要接口，每个接口都有一个对应的Hibernate版本的daoHibernate的实现，daoHibernate类放在daoHibernate包中，通过daoHibernate对数据库进行访问，它们属于持久层的代码，主要使用Hibernate框架。Ø ModelModel包包含了POLO类和Hibernate映射文件。Ø SearchSerach包包含了对页面进行处理的一些比较复杂的显示操作。Ø utilutil包包含了一些常用的操作，如时间转换、字符串转换等。Ø adminadmin包包含了属于管理员操作的webapp、service、serviceImpl、dao、daoHibernate、model等包，这些包的关系同上。Ø useruser包包含了属于管理员操作的webapp、service、serviceImpl、dao、daoHibernate、model等包，这些包的关系同上。6. 过程视图过程视图部分表达几个主要子系统的处理流程。6.1 管理员盘点6.1.1 管理员盘点的系统顺序图见图6.1图6.1 管理员盘点的系统顺序图6.2 产品管理6.2.1 产品管理的系统顺序图见图6.4图6.2 产品管理系统顺序图6.2.2 产品管理的VOPC类图见图6.5图6.5 产品管理的VOPC类图6.2.3 产品管理协作图见图6.6图6.2 产品管理的协作图6.3 订单处理数据6.3.1 订单处理数据的系统顺序图见图6.76.4 仓库物流管理6.4.1 仓库物流管理的系统顺序图见图6.5 管理员查询6.5.1 仓管理员查询的系统顺序图见图图6.7 仓库管理员的系统顺序图7. 部署视图部署视图描述了如何将具体软件制品分配到计算节点 (具有处理服务的某种事物) 上，表示了软件元素在物理架构上的部署，以与物理元素之间的通信。仓库管理系统的部署视图见图7.1图7.1 仓库管理系统的部署视图Ø Generic PC普通的个人计算机。Ø Web Browser通用个人计算机上的网页浏览器，如：IE6.0，Firefox等。Ø ApacheWeb服务器，可以运行在所有广泛使用的计算机平台上。Ø Struts一个为开发基于模型-视图-控制器模式的应用架构的开源框架，是利用Java Servlet和JSP构建Web应用的一项非常有用的技术。事件从客户端(浏览器)由用户操作出发的事件，Struts使用Action来承受浏览器表单提交的事件。Ø Tomcat 6.0Tomcat 6.0提供Servlet容器。Ø HibernateHibernate提供对象关系映射框架，对JDBC进行了非常轻量级的对象封装，使得可以使用对象编程思维来操纵数据库，完成数据持久化。Ø MySQLMySQL是小型关系型数据库管理系统，其体积小、速度快、总体拥有成本低，开放源码数据库。8. 流程逻辑仓库管理系统数据在关系数据库中的组织。仓库管理系统的流程逻辑见图8.19. 规模和性能Ø 满足的规模能够满足50同时在线浏览网页，10人同时进行有关数据库的操作。Ø 满足的性能能够满足让客户可以认同的相应时间。10. 质量系统正式使用时，登录、注册、查看商品、生产订单的流程正常。
