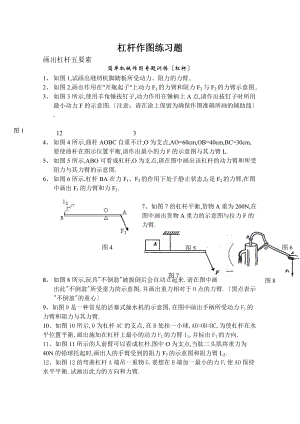

杠杆作图练习题画出杠杆五要素简单机械作图专题训练杠杆1、 如图1,试画出缝纫机脚踏板所受动力、阻力的力臂.2、 如图2,画出作用在"开瓶起子"上动力F1的力臂和阻力F2与F2的力臂示意图.3、 如图3所示,使用羊角锤拔钉子,动力作用在锤柄上A点,请作出拔钉子时所用最小动力F的示意图.注意：请在涂上保留为确保作图准确所画的辅助线.图1 12 34、 如图4所示,曲杆AOBC自重不计,O为支点,AO=60cm,OB=40cm,BC=30cm,要使曲杆在图示位置平衡,请作出最小的力F的示意图与其力臂L.5、 如图5所示,ABO可看成杠杆,O为支点,请在图中画出该杠杆的动力臂和所受阻力与其力臂的示意图.6、 如图6所示,杠杆BA在力F1、F2的作用下处于静止状态,l2是F2的力臂,在图中画出F1的力臂和力F2.图4图6图57、如图7的杠杆平衡,货物A重为200N,在图中画出货物A重力的示意图与拉力F的力臂.图8图9图78、 如图8所示,玩具"不倒翁"被扳倒后会自动立起来.请在图中画出此"不倒翁"所受重力的示意图,并画出重力相对于O点的力臂.黑点表示"不倒翁"的重心9、如图9是一种常见的活塞式抽水机的示意图,在图中画出手柄所受动力F1的力臂和阻力与其力臂.10、如图10所示,0为杠杆AC的支点,在B处挂一小球,A0=OB=BC,为使杠杆在水平位置平衡,画出施加在杠杆上最小的动力F1的力臂l1,并标出F1的方向.11、如图11所示的人前臂可以看成杠杆,图中O为支点,当肱二头肌将重力为40N的铅球托起时,画出人的手臂受到的阻力F2的示意图和阻力臂L2.12、如图12的弯曲杠杆A端吊一重物G.要想在B端加一最小的力F,使AO保持水平平衡.试画出此力的方向和力臂.图12图1013、如图13所示杠杆,铁球重20N,力F作用在杠杆的B端使杠杆水平平衡,则力F=_N；画出铁球重力G的图示和力F的力臂L.14、要求用一个最小的力F,使图14中的杠杆处于平衡状态,请画出这个力的示意图,并标明它的力臂.15、如图15所示,张师傅想用最省力的方法把一个油桶推上台阶,请你在图中画出这个力的示意图.图15图11图13图1416、如图16所示,O是杠杆OA的支点在图中画出拉力F1和F2的力臂l1和l2.17、如图17所示,一轻质杠杆OA在力F1、F2的作用下处于静止状态l2是力F2的力臂,请在图中画出F1的力臂l1和力F2的示意图.18、如图18,在杠杆AB上挂了一个重为G 的物体OA小于OB.为使杠杆在图中的位置静止请在杠杆上画出最小的动力F 和它的方向.图18图17图16滑轮组作图练习1.在图1中画出最省力的滑轮组,要求人用力往下拉绳使重物升起. 画出图2中最省力的绕绳方法.请根据弹簧测出图3滑轮组的绕线. 画出图4中旗杆的绕绳方法 图1 图2 图3 图4 2.在下图中画出最省力的绕绳方法.3、按要求画出滑轮组的 绕绳方法： 4.在下图画出使用滑轮组最省力的绕法图84如图18所示,滑轮重不计,滑轮与转轴的摩擦不计,在拉力F作用下 可使物体匀速运动.l如果拉绳的速度是v,则物体移动图18的速度v物=v； 2如果已知拉力F是6N,那么可知 A物重为12N B物重为3NC物重为2N D物体受摩擦力12N5、 用图5所示的两个滑轮组成一个滑轮组提升重物,要求拉力为物重的二分之一忽略摩擦以与绳和滑轮的重力,请在图中画出绳子的绕法.6、 用上图所示的两个滑轮组成一个滑轮组提升重物,要求绳子的自由端拉过3 m时,重物升高1m,请在图中画出绳子的绕法.7、欲利用下图所示的3个滑轮组成滑轮组,请补画出该滑轮组完整的绕线.8利用图19中的滑轮组,用200N向下的拉力将重为800N的物体匀速提升到高处<绳、滑轮的自重与摩擦不计>,请画出滑轮组上绳的绕法.9请在图20中画出最省力时的连线.10如图21要用滑轮组将陷在泥中的汽车拉出来,在图中画出最省力的绕线方法.图19图20图21
