三相桥式全控整流电路仿真.doc

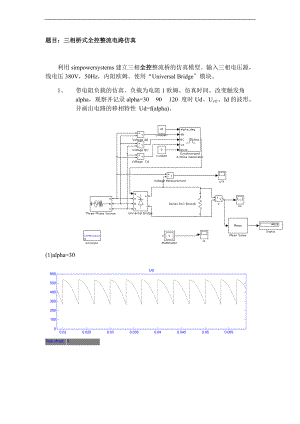

题目：三相桥式全控整流电路仿真利用simpowersystems建立三相全控整流桥的仿真模型。输入三相电压源，线电压380V，50Hz，内阻欧姆。使用“Universal Bridge模块。1、 带电阻负载的仿真。负载为电阻1欧姆。仿真时间。改变触发角alpha，观察并记录alpha=30 90 120 度时Ud、Uvt1、Id的波形。并画出电路的移相特性 Ud=f(alpha)。(1)alpha=30(2)alpha=90度(3)alpha=120度 (4) 电路的移相特性 Ud=f(alpha)alphaUd01020304050602567080901001101202、带阻感负载的仿真。 R=1欧姆，L=10mH，仿真时间。改变触发角alpha，观察并记录alpha=30 60 90 度时Ud,Uvt1,Id的波形。并画出电路的移相特性 Ud=f(alpha)。(1) alpha=30度(2) alpha=60度(3) alpha=90度(4) 电路的移相特性 Ud=f(alpha)。alphaUd01020304050607080901001103、带阻感负载，R=1欧姆，L=10mH，仿真时间。当触发角为30度时，从第六个周期开始移去A相上管的触发脉冲，观察并记录移去触发脉冲后Ud,Uvt,Id的波形。并分析故障现象。仿真图：分析故障现象：从第六个周期开始移去A相上管的触发脉冲后，晶闸管VT1因为没有触发信号不能导通，Uab、Uac变得不正常，所以输出Ud每6个波就有2个波形不对。Uvt1去除脉冲之后由于不能导通，Uvt1=Ud+Ua.输出电流Id由于电压的波动变大且一个管子不能导通，电流变小，纹波变大。
