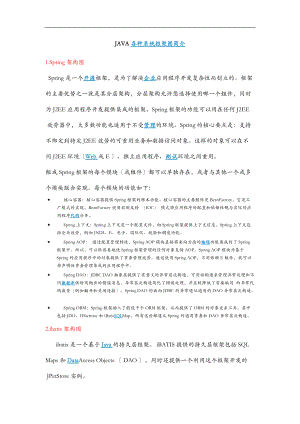

JAVA各种系统框架图简介.doc

JAVA各种系统框架图简介1.Spring 架构图  Spring 是一个开源框架，是为了解决企业应用程序开发复杂性而创立的。框架的主要优势之一就是其分层架构，分层架构允许您选择使用哪一个组件，同时为J2EE 应用程序开发提供集成的框架。Spring 框架的功能可以用在任何J2EE 效劳器中，大多数功能也适用于不受管理的环境。Spring 的核心要点是：支持不绑定到特定J2EE 效劳的可重用业务和数据访问对象。这样的对象可以在不同J2EE 环境Web或E 、独立应用程序、测试环境之间重用。组成Spring 框架的每个模块或组件都可以单独存在，或者与其他一个或多个模块联合实现。每个模块的功能如下：· 核心容器：核心容器提供Spring框架的根本功能。核心容器的主要组件是BeanFactory，它是工厂模式的实现。BeanFactory使用控制反转 IOC 模式将应用程序的配置和依赖性规与实际的应用程序代码分开。· Spring上下文：Spring上下文是一个配置文件，向Spring框架提供上下文信息。Spring上下文包括企业效劳，例如JNDI、E、电子、国际化、校验和调度功能。· Spring AOP： 通过配置管理特性，Spring AOP模块直接将面向方面的编程功能集成到了Spring框架中。所以，可以很容易地使Spring框架管理的任何对象支持AOP。Spring AOP模块为基于Spring的应用程序中的对象提供了事务管理效劳。通过使用Spring AOP，不用依赖E组件，就可以将声明性事务管理集成到应用程序中。· Spring DAO：JDBC DAO抽象层提供了有意义的异常层次构造，可用该构造来管理异常处理和不同数据库供给商抛出的错误消息。异常层次构造简化了错误处理，并且极降低了需要编写 的异常代码数量例如翻开和关闭连接。Spring DAO的面向JDBC的异常遵从通用的DAO异常层次构造。· Spring ORM：Spring框架插入了假设干个ORM框架，从而提供了ORM的对象关系工具，其中包括JDO、Hibernate和iBatisSQLMap。所有这些都遵从Spring的通用事务和DAO异常层次构造。2.ibatis 架构图ibatis 是一个基于 Java的持久层框架。 iBATIS 提供的持久层框架包括 SQL Maps 和 DataAccess Objects  DAO ，同时还提供一个利用这个框架开发的 JPetStore 实例。IBATIS：最大的优点是可以有效的控制sql发送的数目，提高数据层的执行效率！它需要程序员自己去写sql语句，不象hibernate那样是完全面向对象的，自动化的，ibatis是半自动化的，通过表和对象的映射以及手工书写的sql语句，能够实现比hibernate等更高的查询效率。Ibatis只是封装了数据访问层，替我们做了局部的对象关系映射。但代价是必须要写*ml配置文件，相对于Hibernate还要写很多sql。Hibernate通过工具直接从数据库模式生成实体类和根本的配置文件，而且大局部情况下不需要我们写sql，会较大的提升开发效率。但这些也有很多的局限性，尤其是对环境的要求较高数据库设计，对象设计，团队的协作等。 个人感觉Ibatis对工程比拟有意义的地方在于它小巧灵活，可扩展，封装了数据访问层事务，缓存，异常，日志，并提供了DAO框架支持。利用Ibatis我们可以做到代码和sql的别离，只要sql能够解决的问题，Ibatis就能帮我们较容易的解决，同时也使我们的工程对*一框架的依赖性变小因为Ibatis是非侵入性的。这将极大的降低工程风险，减少解决复杂问题的时间，使工程的维护变得简单。Ibatis对于应用的修改，调试，扩大和维护将会变得容易自然。修改时，我们主要修改的是代表模型的实体对象，*ml配置文件中的sql，和/或配置文件的ResultMap很多时候是不需要的。同时，sql和代码别离，我们不用在代码的StringBuffer的append方法之间寻找需要修改的sql。配置文件中的sql便利了我们的调试和对sql的评审及以后的sql重用。3.structs1 架构图Struts 是Apache 基金会Jakarta 工程组的一个Open Source 工程，它采用MVC 模式，能够很好地帮助java 开发者利用J2EE 开发Web 应用。和其他的java 架构一样，Struts 也是面向对象设计，将MVC 模式" 别离显示逻辑和业务逻辑" 的能力发挥得淋漓尽致。Structs 框架的核心是一个弹性的控制层，基于如Java Servlets ，JavaBeans ，ResourceBundles 与*ML 等标准技术，以及Jakarta mons 的一些类库。Struts 有一组相互协作的类组件、Serlvet 以及jsptag lib 组成。基于struts 构架的web 应用程序根本上符合JSP Model2 的设计标准，可以说是一个传统MVC 设计模式的一种变化类型。Struts 有其自己的控制器Controller ，同时整合了其他的一些技术去实现模型层Model 和视图层View 。在模型层，Struts 可以很容易的与数据访问技术相结合，如JDBC / E ，以及其它第三方类库，如Hibernate / iBATIS ，或者Object Relational Bridge( 对象关系桥) 。在视图层，Struts 能够与JSP ，包括JSTL 与JSF ，以及Velocity 模板，*SLT 与其它表示层技术。Struts 为每个专业的Web 应用程序做背后的支撑，帮助为你的应用创立一个扩展的开发环境。·  Client browser 客户浏览器来自客户浏览器的每个HTTP 请求创立一个事件。Web 容器将用一个HTTP 响应作出响应。·  Controller 控制器控制器接收来自浏览器的请求，并决定将这个请求发往何处。就Struts 而言，控制器是以servlet 实现的一个命令设计模式。struts-config.*ml 文件配置控制器。·  业务逻辑业务逻辑更新模型的状态，并帮助控制应用程序的流程。就Struts 而言，这是通过作为实际业务逻辑“ 瘦 包装的Action 类完成的。·  Model 模型的状态模型表示应用程序的状态。业务对象更新应用程序的状态。ActionForm. bean 在会话级或请求级表示模型的状态，而不是在持久级。JSP 文件使用JSP 标记读取来自ActionForm. bean 的信息。·  View 视图视图就是一个JSP 文件。其中没有流程逻辑，没有业务逻辑，也没有模型信息- 只有标记。标记是使Struts 有别于其他框架如Velocity的因素之一4.structs2 架构图Struts 2 相对于Struts 1.* ，将实现用户业务逻辑Action 同Servlet API 别离开，这种别离机制，是采用了拦截器或者拦截器栈拦截器链。拦截器是Struts 2 的核心容之一。Struts 2 建了多个拦截器和拦截器栈由多个拦截器形成的拦截器链，将用户的Web 请求进展拦截处理，从而提供了更加丰富的功能，例如数据类型转换、国际化、文件上传等。5.Hibernate 架构图Hibernate 是一个开放源代码的对象关系映射框架，它对JDBC 进展了非常轻量级的对象封装，使得Java 程序员可以随心所欲的使用对象编程思维来操纵数据库。Hibernate 可以应用在任何使用JDBC 的场合，既可以在Java 的客户端程序使用，也可以在Servlet/JSP 的Web 应用中使用，最具革命 意义的是，Hibernate 可以在应用E 的J2EE 架构中取代CMP ，完成数据持久化的重任。 Hibernate 的核心接口一共有5 个，分别为:Session 、SessionFactory、Transaction 、Query和Configuration 。这5 个核心接口在任何开发中都会用到。通过这些接口，不仅可以对持久化对象进展存取，还能够进展事务控制。下面对这五个核心接口分别加以介绍。·Session 接口:Session 接口负责执行被持久化对象的CRUD 操作(CRUD 的任务是完成与数据库的交流，包含了很多常见的SQL语句。) 。但需要注意的是Session 对象是非线程平安的。同时，Hibernate 的session 不同于JSP 应用中的HttpSession 。这里当使用session 这个术语时，其实指的是Hibernate 中的session ，而 以后会将HttpSesion 对象称为用户session 。·SessionFactory 接口:SessionFactory 接口负责初 始化Hibernate 。它充当数据存储源的代理，并负责创立Session 对象。这里用到了工厂模式。需要注意的是SessionFactory 并不是轻量级的，因为一般情况下，一个工程通常只需要一个SessionFactory 就够，当需要操作多个数据库时，可以为每个数据库指定一个SessionFactory 。·Configuration 接口:Configuration 接口负责配置并启动Hibernate ，创立SessionFactory 对象。在Hibernate 的启动的过程中，Configuration 类的实例首先定位映射文档位置、读取配置，然后创立SessionFactory 对象。·Transaction 接口:Transaction 接口负责事务相关的操作。它是可选的，开发人员也可以设计编写自己的底层事务处理代码。·Query 和Criteria 接口:Query 和Criteria 接口负责执行各种数据库查询。它可以使用HQL 语言或SQL 语句两种表达方式。6.J2EE 架构图J2EE 是一套全然不同于传统应用开发的技术架构，包含许多组件，主要可简化且规应用系统的开发与部署，进而提高可移植性、平安与再用价值。J2EE 核心是一组技术规与指南，其中所包含的各类组件、效劳架构及技术层次，均有共通的标准及规格，让各种依循J2EE 架构的不同平台之间，存在良好的兼容性，解决过去企业后端使用的信息产品彼此之间无法兼容，导致企业部或外部难以互通的窘境。
