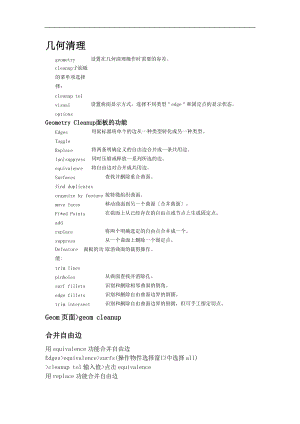

几何清理geometry cleanup子面板的菜单项选择择： cleanup tol设置在几何清理操作时需要的容差。visual options设置曲面显示方式，选择不同类型edge和固定点的显示状态。Geometry Cleanup面板的功能EdgesToggle用鼠标器将单个的边从一种类型转化成另一种类型。Replace将两条明确定义的自由边合并成一条共用边。(un)suppress同时压缩或释放一系列所选的边。equivalence将自由边对合并成共用边。Surfacesfind duplicates查找并删除重合曲面。organize by feature按特徵组织曲面。move faces移动曲面到另一个曲面合并曲面。Fi*ed Points add在曲面上从已经存在的自由点或节点上生成固定点。replace将两个明确选定的自由点合并成一个。suppress从一个曲面上删除一个固定点。Defeature 面板的功能: trim lines取消曲面的裁剪操作。pinholes从曲面查找并消除孔。surf fillets识别和删除相邻曲面的倒角。edge fillets识别和删除自由曲面边界的倒圆。trim intersect识别和删除自由曲面边界的倒圆，但可手工指定切点。Geom页面>geom cleanup合并自由边用equivalence功能合并自由边Edges>equivalence>surfs(操作物件选择窗口中选择all)>cleanup tol输入值>点击equivalence用replace功能合并自由边Edges>replace>retained edge>line(选取模型中同一边里有两条红线的) >cleanup tol输入值>replace删除曲面倒角defeature面板>surf fillet> surfs >菜单上选择displayed>输入min radius，ma* radius>find fillets(选曲面上搜索设置围的倒角)> 显示出fillets to remove，ignore edge assoc和fillet ends>remove(用尖角取代圆形的倒角曲面)Fillets to remove用于选择要删除的倒角曲面。Ignore edge assoc用于确定那些计算相切时不考虑其相邻曲面的边。Fillet ends确认倒角端部的选择。生成填充曲面同时按下SHIFT键和F9键，进入surf edit>filler surface>点击lines>retrieve(选辄要填充面周围的线)> create压缩(Suppress)不必要的细节特徵1.选择edges子面板。 2.选择toggle子菜单。3.沿模型的中心缝隙选取多条共用边。4.压缩其中一些边后，通过再次点击将它们改回共用边。edges/toggle子菜单可以用来将一对红色的自由边合并成一条共用边。但是，自由边一旦被组合，就不能再改成自由边了。edges/(un)suppress面板用于一次操作中压缩或释放多条线。多条线可以用高亮度显示，也可以使用扩展的操作物件选择窗口。edges/equivalence面板用于将多对红色自由边合并成共用边。用edges/(un)suppress面板来压缩线用edges/toggle，edges/(un)suppress和surfaces/move faces的任何组合 操作来压缩模型的中心缝隙。寻找和删除孔识别和删除孔2.按F2进入delete面板。3.设置操作物件选择器为surfs。4.选定两个较大孔之间定义孔壁的四个曲面。5.点击delete entity删除它们。6.点击return回到geom-cleanup面板的工作中。测量孔径1.按F4进入distance面板。 2.放大两个孔中较大的那个孔。3.点击N1，按住鼠标器左键移动至这个孔的边的附近。4.当鼠标器指针从一个+变为时，点中孔的一条边使这条边显示为高亮度，然后再释放鼠标器左键。孔的边仍保持高亮度显示，同时一个节点会出现联机上。5.重复这个过程，选取孔另一侧的边直径对面。在点击鼠标器时，一个节点产生在高亮度显示的联机。生成了第二个节点后，会自动显示这两者之间的距离，在这个例子中为10.0个单位。6.点击 return。 7.在Geom页面中选择defeature面板。 8.选择pinholes子面板。 9.点击surfs并在扩展的操作物件选择窗口中选择displayed。 10.点击diameter <并输入10.011.点击find识别曲面的孔。横梁曲面上的四个孔被用白色的*P标记。12.点击delete删除这四个孔。13.点击return添加固定点(Fi*ed Points)添加固定点(fi*ed points)1.在Geom页面中选择geom cleanup面板。2.选择fi*ed points子面板。3.选择add子菜单。4.放大较小圆柱所在的显示区域，如以下图所示。5.当surfs被启动时，选取较小圆柱的顶面和底面。6.点击操作物件选择器开关并选择points。7.当points被启动时，选择all。8.设置cleanup tol =为.01。9.点击add将这些固定点添加到曲面上。Geometry Cleanup面板的功能在geom cleanup面板有三个子面板edges，surfaces和fi*ed points。每个子面板都有三到四个子菜单。所有面板上都有cleanup tolerance和visual options选项。其中前者用于判断两个曲面的边或两个曲面的顶点是否可以被视为重合。在几何清理操作中，间距在容差(tolerance)围的任何两条曲面的边或两个曲面的顶点将被视为重合，随后被合并。cleanup tol =的值可以在两个地方设置。一个是对其全局值，可以在options/modeling子面板中设置。另一个是局部值，可以在geom cleanup面板中设置，用于特定的几何清理操作。有时，按局部清理容差进展的操作可以被全局清理容差覆盖。例如，在一个用局部清理容差形成的曲面上进展别离操作之后，因为surface edit面板仅采用全局清理容差，被别离曲面的所有的边都被用全局清理容差重新评估，重新确定它们的状态。设置的几何清理容差最大值的合理性与单元大小有关。例如，单元尺寸为30，几何清理的容差应为0.3 (30/100)或0.15 (30/200)。 visual options面板设置曲面的显示方式，翻开或关闭曲面的边和固定点的显示。曲面可以用线框或阴影方式来查看。自由边、共用边、非重合边和被压缩边等不同类型的边的显示可以分别翻开或关闭。Edges子面板edges子面板用于消除相邻曲面之间的间隙或重叠。如果曲面有共用边，自动划分网格的功能会在曲面边界上设置共用节点以保证单元的连续性。子面板中有四个子菜单toggle，replace，(un)suppress和equivalence。 toggletoggle菜单通过单击鼠标器左键可以将单条边从一种类型转换成另一种类型。可以将相邻的自由边合并成一条共用边。共用边可被压缩，这时它们对自动划分工具是透明的。被压缩的边能被恢复成共用边。replace replace菜单允许通过控制来合并自由边，可以选择*一条边被保存而另外一条边被删除。任何与被删除的边相关连的几何特徵被关连到被保存的边上。(un)suppress (un)suppress菜单允许同时压缩或释放多条边。共用边可以被压缩，而被压缩的边也可以被释放。equivalenceequivalence菜单允许将相邻曲面间的多条自由边合并成共用边。使用这个功能可以利用扩展的操作物件选择窗口。Surfaces子面板surfaces子菜单用于查找和删除重合曲面并组织曲面。有三个子菜单find duplicates，organize by feature和move faces。 find duplicatesfind duplicates菜单用于识别和删除重合曲面。organize by featureorganize by feature菜单在一系列不同参数根底上识别和压缩曲面的共用边。最终结果是对更大曲面的更合理地组合。move faces move faces 菜单可将多个面缝合到一个已有曲面上或缝合多个曲面形成一个新曲面。Fi*ed Points子面板fi*ed points子面板用于控制与一个曲面相关联的固定点。有Add，replace和suppress三个下级子菜单。addadd菜单可以在一个曲面上从已有的自由点或节点上生成固定点。划分网格时，自动划分一旦一对自由边合并成一条共用边，它们不能再变回自由状态。的解算器会在任何固定点上面放置单元节点。replace使用replace菜单可以删除要被移动的点并将相关的几何资料重新定位到保存的点上。suppresssuppress菜单可压缩不必要的固定点或将他们转换成自由点。幾何定義所需的點不能被壓縮。Defeature面板的功能defeature面板有许多可以用于简化模型几何特徵的功能。这些不必要的特徵包括裁剪操作，螺栓或铆钉孔，位于不同平面的曲面之间用于圆滑过渡的倒圆，边之间的倒圆。要准确地捕捉这些细节，分析者通常不得不采用一个比需要的尺寸更小的单元。删除这些特徵通常能使用较大的单元获得更好的网格质量，而同时不影响求解的精度。该面板上有五个子面板：trimlinestrimlines功能可以删除被剪切到曲面的线。有两种方式可供选择。Remove interior trimlines用于消除完全包含在“曲面边界的裁剪线。这些线在曲面上通常显示成绿色的共用边。可以选择并删除单个的裁剪线。Remove all trim lines将回车到最初的未被裁剪的曲面。根据不同的CAD系统和曲面定义方法，操作的结果也会不同。pinholespinholes功能用于查找和删除曲面的孔。孔根据孔径来识别。一旦确定，孔可以被删除。孔可以是任何形状。所给定的直径确定孔跨度的最大距离。surface filletssurface fillet用于消除曲面倒圆或两个非共面曲面之间的过渡圆滑曲面。曲面倒圆将被一个沿相邻曲面切向延伸的平面替代。通过选择倒圆的轮廓线，或者指定曲面和倒圆半径的围来确定倒圆曲面。一旦确定了倒圆，会出现一个二级面板，在它上面能清楚地选择要删除的倒圆、相关联的边和倒圆端部。Ignore edge association可以用于确定或修改对边的选择，当计算相切曲面时这些边的相邻曲面几何会被忽略。通常如果相邻曲面与倒圆相比有较大的曲率，或者问题中的边是自由边，就会用到这个功能。Fillet ends用于确定或者修改倒圆端部。除非一连串的倒圆本身构成了一个复杂的封闭圆环，否则应该至少有两个倒圆端部。edge fillets edge fillet用于删除曲面自由边上的任何倒圆。HyperMesh能确定给定圆角半径和最小圆弧角度围的倒圆。边的倒圆将被确定，标明那些投影出方角的切点。一旦确定，边的倒圆在被删除前可以被解除选择。trim-intersecttrim-intersect的功能与edge fillet的功能相似，只是需要通过点击边来确定切点。一旦两个点确定，功能会自动生效。Surface Edit / Filler Surface子面板surface edit / filler surface子面板用于从线、节点或固定点生成曲面来填充CAD模型中的孔。通过选择环绕*个区域的三个或更多的线、节点或点，可以创立一个曲面。大多數面板中，曲面邊界按線來處理。创立材料集(Material Collectors)1.在任何菜单页面上选择collectors面板。 2.选择create子面板。 3.将collector的类型设置为mats。 4.点击name =并输入steel。 5.将creation method:设置为card image =。 6.点击card image =并选择MAT1。 OptiStruct範本支援四種材料類型MAT1、MAT2、MAT8和MAT9。这些材料类型对应于一样的NASTRAN材料类型。如果需要更多信息，请参考联机帮助中的OptiStruct/Data Formats局部。7.点击create/edit。 这一步就将MAT1这个card image赋给了这个新材料steel。如果*个块里没有值，表示当前相应的项是关闭的。只要点击其标题就可以翻开。如果要在这个card image中为一个块输入一个值，点击相应的资料区域，然后输入数位。8.点击E，单击资料登录区并输入2.0e5。 9.点击NU，单击资料登录区并输入0.30。 10.点击return。 因為只需要做一個靜態分析，所以沒有必要定義一個密度值。但是，在进展固有模态分析时，密度值就是必要的了。创立和编辑组件集(ponent Collectors)1.在任何菜单页面上选择collectors面板。 2.选择create子面板。 3.将collector的类型设置为mats。 4.点击name =并输入steel。 5.将creation method:设置为card image =。 6.点击card image =并选择MAT1。 OptiStruct範本支援四種材料類型MAT1、MAT2、MAT8和MAT9。这些材料类型对应于一样的NASTRAN材料类型。如果需要更多信息，请参考联机帮助中的OptiStruct/Data Formats局部。7.点击create/edit。 这一步就将MAT1这个card image赋给了这个新材料steel。如果*个块里没有值，表示当前相应的项是关闭的。只要点击其标题就可以翻开。如果要在这个card image中为一个块输入一个值，点击相应的资料区域，然后输入数位。8.点击E，单击资料登录区并输入2.0e5。 9.点击NU，单击资料登录区并输入0.30。 10.点击return。 因為只需要做一個靜態分析，所以沒有必要定義一個密度值。但是，在进展固有模态分析时，密度值就是必要的了。创立和编辑组件集(ponent Collectors)在这个练习中，要创立两个ponent collector。一个只是为了建模的目的，另一个则用来保存分析中用到的实体单元。通过将建模过程中使用的单元放到一个独立的collector中，当模型建完以后，可以很方便地删除这些单元。为2维单元创立一个ponent collector这些2维单元被用来构造这个管状模型的实体单元。1.将collector type:设置为ps。 2.点击name =并输入shell_elems。 3.将creation method:设置为no card image。 在这个collector中的单元只是用来建模的。因为在分析中并不使用它们，所以没有必要为它们指定OptiStruct中ponent的card image。 4.点击material =并选择steel。 当创立一个ponent collector时，HyperMesh会要求指定一个材料collector。如果这时没有指定，则HyperMesh会自动创立一个与该ponent同名的“虚假的材料collector。为了防止随后不得不删除这个虚假的材料collector，现在就将材料指向现有的steel材料。 5.点击color并从互动菜单中选择一个颜色。6.点击create完成对这个ponent collector的创立。为实体单元创立并编辑一个ponent collector 1.点击name =并输入solid_elems。 2.将creation method:设置为card image=。 3.点击card image =并从弹出菜单中选择PSOLID。 4.点击material =并选择steel。 5.点击color并从弹出菜单中选择一个颜色。6.点击create来创立这个collector。 因为在PSOLID这个card中没有可以编辑的输入区域，就不用使用create/edit选项了。7.点击return退出collectors面板。 将工作保存在一个hm二进位资料档里1.点击files。 2.选择hm file子面板。 3.单击file =或者点击文件名的文本框使文本变亮。4.输入需要的文件名，例如spring.e*2.03.hm。 5.点击save。 被保存的档存在于HyperMesh的起始目录中。创立载荷集(Load Collectors)在这一局部中，创立边界条件的载荷集。对这个模型，要建立两个载荷工况，一个正压力和一个侧向力。通过将这些力放到相应的载荷集里，可以更方便地定义载荷步的组合并创立载荷工况。1.从任何菜单页面选择collectors面板。2.选择create子面板。3.将collector type设置为loadcols。4.点击name =并输入constraints。5.将creation method设置为no card image。6.点击color并选择一个颜色。7.点击create。8.点击name =并输入pression。9.点击color并选择一个颜色。10.点击create。 11.重复上面8-10的步骤创立另一个名为lateral的载荷集。12.点击return退出collectors面板。 对模型施加约束设置当前的载荷集和视角1.在global面板上将load col =设置为constraints。2.点击return。3.在永久菜单上选择view面板。4.选择rear并将模型在y轴正方向的一端放大。记住放大功能可以通过使用CTRL+鼠标器中键来实现。5.点击return。创立约束1.在BCs页面上选择constraints面板。2.选择create子面板。3.点击nodes并选择on plane。4.在弹簧这一端面上任意点中三个节点。这些点将会被用于定义一个平面来寻找其他节点(N1, N2和N3)。 5.点击tolerance =并输入.01。 6.切换到plane选项。7.点击select entities。 8.点击size =并输入30。 9.点击对应的核取方块启动label constraints选项。10.启动自由度(dof)1、2和3。 因为这些单元是实体单元，所以自由度4、5和6是没有用的。11.点击create就约束了选中的节点。12.点击return退出constraints面板。 创立力设置当前collector和视角1.在global面板中将load col =设置为pression。 2.点击return。 3.在永久菜单上选择view面板。 4.选择front，然后将弹簧在y轴负方向的一端放大。5.在永久菜单上或者在键盘上点击向上箭头3次，这样弹簧的这一端就差不多水平了。创立正压力1.在BCs页面上选择forces面板。 2.选择create子面板。 3.点击nodes并选择by window。 4.环绕模型一端的节点画一个窗口，见以下图。要保证窗口选择项被设置为interior。 5.点击select entities。 6.点击nodes并选择save。 随后要在一样的节点上施加侧向力。这一步将当前的节点选择保存在一个缓存中，这样在接下来的步骤中调用这些节点。7.点击最左端的切换键选中global system选项。8.点击magnitude =并输入10000.0。 9.将方向设置为y-a*is。 10.点击最右端的切换键选中magnitude % = 选项。11.点击magnitude % =并输入1.0。 12.点击相应的核取方块启动label loads选项。13.点击create。 创立侧向力1.在global面板中将当前的loadcol设置为lateral。 2.点击return。 3.点击nodes并从扩展的选择菜单中选择retrieve。 这一步从剪切板缓存中提取先前选定的弹簧端面上的节点。4.将方向设置为N1, N2, N3。这一步可以将力的方向定义成垂直于弹簧端面。5.在弹簧的这个端面上任意选择三个节点。6.点击create。 定义垂直于该弹簧端面的载荷。这些新的载荷的颜色与在lateral这个load collector中定义的颜色是一样的。7.点击return。 1 请问Hypermesh里面公英制的设置在哪里啊 答：永久菜单里的option。 2 Hypermesh的缺省单位是什么. 答：吨，mm和s。 3 hypermesh6.0怎么改默认路径. 答：右击Hypermesh的快捷方式，属性里面修改起始位置。 4 能否讲解一下aspect,skew,ma*(min) angle这些选项的含义.答：aspect长宽比，无量纲：检查单元的最长边和最短边之比的； skew没有翻译，单位角度：检查四边形单元的两对三角形所夹的角，取最大值，三角形是没有的; angle角度，单位角度：是检查单元的最大最小角的。一般情况下，用check elems里的标准就够了，也可以宽松点。只是，你假设做工程，应当根据客户的要求。 5 如何保证单元质量.答：你做的是四面体网格，所以首先要保证的是没有free edgetools->edges。先调整单元使之没有free edge， 即整个模型是封闭的，没有空隙；还要检查一下T-connections。再check elems，使你三角形单元的aspect,skew,ma*(min) angle到达要求。 6 如何检测单元质量： 答：除了check elems之外，还有qualityinde*下的optimize功能。 7 ponent到底有什么用. 答：是这样的，ponent是hm的根本存储单位，所有的单元的实体都存储在ponent里面，如果不指定的话，系统会默认一个ponent的，如果你对cad比较熟的话，这个类似cad里面的图层。ponent中可以存储几何模型和单元，至于怎么存储，看你自己觉得怎么方便了这有时需要一点经历。 8 HM中可以不设定单元属性也就是选用什么单元，就直接对几何体划分网快，是不是这样.答：是这样的，这和ansys不同，不过更加符合有限元的处理思路，刚开场学ansys时，对先指定单元类型反而觉得有点别扭呵呵。 HM是一个通用的有限元前处理软件，这个前处理的概念不只是划分网格，还包括定义求解器认可的单元类型和边界条件，无论最后使用ansys、nastran、Abaqus、Marc等求解，都可以划分好网格然后在hm里选择相应的模板为网格定义单元属性。不过推荐的方式还是先定义好模板。9 mesh,w/o surf 是什么意思. 答：关于mesh,w/o surf的问题，首先要明确的是w/o的含义，就是without。 大家可以看看与之相关的mesh, keep surf和mesh, dele surf，后两者的划分网格方式都是要先生成曲面， 再用automesh的功能在这个曲面上划分网格，这两者本质上没有区别的，只不过在划分网格以后一个保存曲面，一个不保存。 但是w/o surf就不一样了，它是与曲面无关的，而且最重要的是它并不使用HyperMesh的automesh功能。 它有一点像Patran中的Isomesh。它的优点表达在对一些规则曲面如长方形和梯形划分网格的过程中。 10 HM能不能把一些node编入单独的collector. 答：entity set中node选项。 11 Hypermesh的缺省快捷键有那些. 答： +Shift +Ctrl F1 Hidden line Color Print Slide F2 Delete Temp Nodes Slide File F3 Replace Edges Print Eps F4 Distance Translate Eps File F5 Mask Find Print B/w EPS F6 Element Edit Split JPEG File F7 Align Node Project F8 Create Node Node Edit F9 Line Edit Surf Edit F10 Check Elem Normals F11 Collectors Organize F12 Automesh Smooth 12 如何设置自己喜欢的快捷键. 答：tools?build meun?key 。 13 Ainite的三边原理和钱币原理是什么._ 答：1. 两平面相接一定会有顶点； 2. 平面与曲面相接多半没有顶点，但相切一定有顶点； 3. 凸面与凸面相接、凹面与凹面相接没有顶点； 4. 凸面与凹面相接多半会有顶点； 5. 多边形有多个顶点，随便找个对角以线分面，即可减少顶点； 6. 带有曲边的面多半会出现顶点不够的情况，根据俺的钱币原理中国古代的钱币将其分开，就会获得更多的顶点。14 Hypermesh中face和定点是如何确定的. 答：HYPERMESH是通过FACE识别顶点的。在OPTIONS=>MODELING=>FEATURE ANGLE中有定义角度。 当两个或两个以上相邻面的FEATURE ANGLE 小于设定角度时即被认为是一个FACE . 我不确定SOLID MAP中默认值是多少，但顶点VERTE*的识别即通过FACE 来使别的，即两个FACE之间会产生一个VERTE*。 15 Hyperworks文件的扩展名说明。答：.simwe./cgi-bin/ut/topic_show.cgi?id=5023&h=1&bpg=3&age=-1 谁有兴趣帮大家翻译一下，交Formyjoy老大校对后加2分。 16 材料属性参数说明。答：.simwe./cgi-bin/ut/topic_show.cgi?id=5022&h=1&bpg=3&age=-1 谁有兴趣帮大家翻译一下，交Formyjoy老大校对后加2分。 17 关于RBE2单元主从点的设置。答：原理：这种刚性元的两个节点由于六个自由度均受约束，所以位移完全一样，在计算时先计算出主点的位移，随后自动得到从点的位移。因此在设置主从点时有如下原则： 1、同一个node可以是两个主点； 2、同一个node不能为两个从点，此时对应的两个主点的位移很可能不同，则这个点的位移听谁的呢. 3、如果一个node既是主点又是从点，则主点的定义一定要在从点之后，这样可以先得到前面的从点的位移，对应的这个主点的位移也就不用算了。 18 如何修改菜单里的缺省字体大小.答：在Hypermesh的安装目录C:Altairhw6.0hmbin里，用写字板翻开hm.cfg文件，修改*menufont(2)为*menufont(1)。自然在这里你也可以修改其它东东。 19 washer的功能和对washer时圆半径的修改。答：(1)孔的划分可以用到macro菜单中的washer功能，从而保证孔周围单元的质量。(2)在Altairhw6.0hmbingeompage.mac中， 找到下面的句子，修改最后的数字1.5为你想要的数值。 *createbutton(2, "Washer", 0, 0, 10, BUTTON, "Create a trimmed surface concentric with an e*istinghole.","Washer",1.5) 20 如何删除同一个collector中复制的单元? 答：check elem寻找duplicate的单元。有时候需要先equivalence相应的单元。 21 Error:Boundary recovery failed during sub-grid recovery.是什么意思. 答：是由于高亮的单元或者其周围单元存在*些质量问题，所以不能生成3d网格，建议修改2d单元质量。22 如何将不同的Hypermesh模型合成一个大模型. 答：可以利用model brower进展大的模型管理，建立假设干多级的装配管理各个部件。 23 如何保证3D单元的质量. 答：另外，我用了另一种方法，先把外表automesh,然后用qualityinde*把所有的坏单元进展优化，保证所有的单元都是好的，然后用3D里的tetamesh,选择所画的单元，做出三D网格 24 hypermesh有沒有什么功能可以让上、下外表的网格移到中性平面上来. 答：两种方案，开场就抽中面，或者在*一个外表划分完后进展elem offset。 25 如何查找错误.答：首先你翻开*.out文件应该和你的.fem文件同名并在同一个目录下，找到错误发生的位置。26 hyperwork可以算动载荷吗. 答：不行。Hyperwork starts as a pre/post processor. Its solver is limited to linear statics, eigen-solver (modal analysis), linear buckling, and maybe harmonic response (frequency-domain steady-state dynamics). 27 单元划分完成后，用TOOLCheck Element和2Dqualityinde*检查单元类型。哪个更具权威.还有没有其他的检查方法.Check Element中得到不良单元如何修改. 答：如果单纯从*个单元是否超过设定的指标角度来讲，两者的功能是一样的。但是2d->quality inde*可把不同超标类型的单元同时显示出来，并可按自己设定单元的好坏等级以不同的颜色显示。在quality inde*中，有一个综合的inde*值来评价整体模型的质量好坏，每一种单元质量指标都会按不同的等级如：好，较好，差，很差等对inde*值有不同的奉献，较差的等级会奉献较大的inde*值，这样如果整体模型的inde*值越大说明单元的质量就糟糕。总之，利用qualiy inde*可以得到一个综合的质量评价和统计信息。对于check element中得到的不良单元，如果数目较多，通常可用quality inde*下的edit 或optimize对超标单元进展自动调整，如果数目不是很多，既可以手工调节，也可以用qulity inde*自动调节，相比较而言，在quality inde* 调节单元速度要快点。当然有些单元在quality inde*下是不可调节的，那只有通过手工的方式来调节了。 28 autocad 的图形可以导入hypermesh嘛. 答：d*f是可以的。 29 怎样观察单元的信息. 答：In the permanent menu, there is a button named card. Press this button and then click any elem, you will get what you want. 30 关于*yplot的隐藏问题。答：在永久菜单区的disp里将switch换到plots将里面的ponents全部关掉就可以了，其实关于模型的显示的问题都可以在里面解决。 31 如何管理ps的名称.答：model brower就可以很好地对其进展管理了。 32 几何模型中两个板件是没有间隙的，如果在划网格的过程中出现穿透两个件分别取中面，但中面的距离小于两者厚度之和的1/2该怎么处理，影响计算吗.答：两个板在check penetration查穿透要注意，两个板的normal方向要相对。 如果检查出穿透，对模态和静力分析没有影响，但是对碰撞分析影响非常大。 如何修改穿透，要分情况而定，有的是几何上就存在穿透，需要移动网格。有的是网格划分的原因引起的误差，需要用penetration里面的工具来微调。通常10E-5以的穿透就可以忽略了。注意调整完穿透以后还需要重新检查单元质量，因为很多节点的位置可能又变了。 33 如何在一个物体中用不同的collection表示出来.答：将单元分别放在不同的p之下。 34 如何对做好的元素进展隐藏.答：F5 Mask是一个方法，或者通过disp关闭p的显示也是个好方法。 35 如何测量一个曲面倒角的半径.答：快捷键F4,选择three nodes 或者three points，在曲线上选择三个点，点击 circle center找到中心点，再测量距离。Goemcirclesfind center也可以找到圆心点。 36 关于surf edit中trim with line的使用体会。 答：原来的理解是如果要把曲面切成两局部，一定要在曲面上做出曲线，然后再用曲面上的这条曲线来切割曲面。基于这种想法，我一直觉得在曲面上做出曲线是很困难的。今天仔细看了一下帮助文件，才发现自己的理解是错误的！现贴出原版帮助： trim with line Allows you to trim/split surfaces using a line (or a group of lines). In this case, HyperMesh creates a temporary surface by sweeping the selected lines along a vector. You can choose the direction of this vector to be either normal to the surface selected or along a user-defined vector direction. The original surfaces are then trimmed at the intersection of these surfaces to the temporary surface. These trimming operations can split a surface into multiple surfaces. 37 HM能否画出等值线图.答：在post-
