FTTH光纤入户参考方案.doc

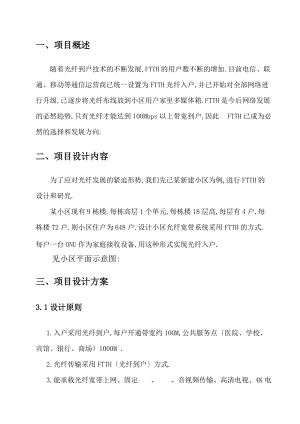

一、项目概述随着光纤到户技术的不断发展,FTTH的用户数不断的增加.目前电信、联通、移动等通信运营商已统一设置为FTTH光纤入户,并已开始对全部网络进行升级,已逐步将光纤布线放到小区用户家里多媒体箱.FTTH是今后网络发展的必然趋势,只有光纤才能达到100Mbps以上带宽到户,因此 FTTH已成为必然的选择和发展方向.二、项目设计内容为了应对光纤发展的紧迫形势,我们先已某新建小区为例,进行FTTH的设计和研究.某小区现有9栋楼.每栋高层1个单元,每栋楼18层高,每层有4户,每栋楼72户.则小区住户为648户.设计小区光纤宽带系统采用FTTH的方式.每户一台ONU作为家庭接收设备,用这种形式实现光纤入户.见小区平面示意图:三、项目设计方案3.1设计原则1.入户采用光纤到户,每户开通带宽约100M,公共服务点医院、学校、宾馆、银行、商场1000M .2.光纤传输采用FTTH光纤到户方式.3.能承载光纤宽带上网、固定 、 、音视频传输、高清电视、4K电视、互动点播、IPTV、公共信息、政务与资讯信息和其它数据综合业务.4. ONU的接收光功率为 -10dBm-25dBm此项目采用一级分光,确保光功率在运营商控制范围之内.3.2设计方案根据小区楼栋的分布情况,对小区9栋楼和公共服务点学校、商场进行网络设计,首先选择小区5号楼地下室内一间做为小区机房,在机房内安装机柜和100G PON设备.每栋楼在十层、楼内弱电井内安装光交接箱,箱内放置12芯光缆.进行光缆敷设、入户光缆采用室内管式布线光缆.光缆接至家庭智能终端箱内.箱内安装有ONU设备.光纤网关猫连接家庭电脑, ,机顶盒连接电视机通过室内已安装电缆和数据线连接至ONU设备,即可实现电视和数据信号的接收.达到电脑、 、无线wifi、无线监控、网络电视同步接收.出图设计：3.3设计指标1、设备接收指标：ONU的接收光功率为 -10dBm-25dBm2、用户端指标每户带宽不小于100M,公共服务点不小于1000M.3.4设计特点标准性：整个系统符合CCITT推荐的配线标准；符合EIATIA推荐的大楼内部配线系统标准,以与中国国内现行通用的通信电气标准.开放性：整个系统能连接各厂家、各型号的电脑、交换机,电视机,支持不同的网络结构.支持WIFI等扩展功能的实现. 方便性：满足终端设备移位、改变线路的要求；实现联通、电信、移动等多家运营商.只要在光交接箱上进行简单跳接,即可方便地实现设备的转移连接.用户只要单条入户光纤就可以实现多家运营商来回切换.客户想用哪家的网线只需要在光交跳纤就可以实现,对用户感知特别好. 先进性：采用先进的技术标准和施工工艺,保障数十年内不落后. 可靠性：所选设备和材料经过国家认证,符合安全标准,集成化程度高,能满足安全传输的要求.4、 工程施工施工是实现设计方案的关键环节.主要包括：设备的选取、光缆的选取、光缆的敷设三个部分.设备的选取：考虑PON的发展趋势100G PON设备已成熟运用.线缆的选取：室内光缆应选择室内穿线管布线光缆.线缆的敷设：线缆敷设应按相关光缆施工规范和标准进行施工.5、 材料预算5.1预算表格序号名称型号单位数量单价元总价元备注1144光交个410004000.002ONU设备箱500*800*150个54200.0010800.003光纤跳线SC/APC 10m根2010.00200.0041/16分光器个5460.003240.005熔纤头15365.007680.00612芯光缆米20002.505000.007皮线光缆2芯公里30500.0015000.008尾纤个13005.006500.009热熔管个15360.10153.60 小 计：52573.65.2、工程施工费光缆施工费：1万 小计：1万5.3总预算序号名称总价万元1施工材料费5.262工程施工费1合计6.26平均每户0.01六、附工程图纸6.1楼栋光缆布线图6.2楼内布线图.
