3基础电路简易.doc

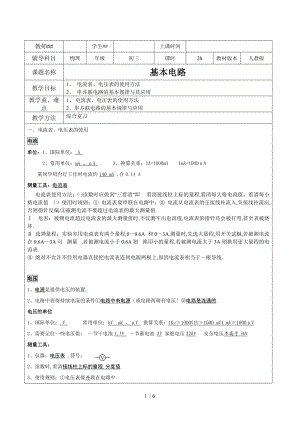

教师#学生#上课时间辅导科目物理年级初三课时2h教材版本人教版课题名称基本电路教学目标1、 电流表、电压表的使用方法2、 串并联电路的基本规律与其应用教学重、难点1、 电流表、电压表的使用方法2、串并联电路的基本规律与应用教学方法综合复习一、 电流表、电压表的使用电流单位：1、国际单位： A 2、常用单位：mA 、A 3、换算关系：1A=1000mA 1mA=1000A某同学用台灯工作时电流约140 mA ,合0.14 A 测量工具：电流表 电流表使用方法：读数时应做到"三看清"即 看清接线柱上标的量程,看清每大格电流值、看清每小格电流值 使用时规则： 电流表要串联在电路中； 电流从电流表的正接线柱流入,负接线柱流出,否则指针反偏.被测电流不要超过电流表的最大测量值. 危害：被测电流超过电流表的最大测量值时,不仅测不出电流值,电流表的指针还会被打弯,甚至表被烧坏. 选择量程：实验室用电流表有两个量程,00.6A 和03A.测量时,先选大量程,用开关试触,若被测电流在0.6A3A可 测量 ,若被测电流小于0.6A则 换用小的量程,若被测电流大于3A则换用更大量程的电流表. 绝对不允许不经用电器直接把电流表连到电源两极上,原因电流表相当于一根导线.电压1、电源是提供电压的装置.2、电路中获得持续电流的条件电路中有电源或电路两端有电压电路是连通的.电压的单位1、国际单位： V 常用单位：kV mV 、V 换算关系：1Kv1000V1V1000 mV1 mV1000V2、需要记住一些电压值： 一节干电池1.5V 一节蓄电池 2V 家庭电压220V 安全电压不高于36V测量工具：V1、仪器：电压表 ,符号：2、读数时,看清接线柱上标的量程,分度值3、使用规则：电压表要并联在电路中.电流从电压表的"正接线柱"流入,"负接线柱"流出.否则指针会反偏.被测电压不要超过电压表的最大量程. 危害：被测电压超过电压表的最大量程时,不仅测不出电压值,电压表的指针还会被打弯甚至烧坏电压表. 选择量程：实验室用电压表有两个量程,03V 和015V.测量时,先选大量程,用开关试触,若被测电压在3V15V可测量,若被测电压小于3V则换用小的量程,若被测电压大于15V则换用更大量程的电压表电流表电压表异电路符号AV连接方式串联并联能否直接连接电源不能能量 程0.6A 、3A3V 、15V分度值每小格值0.02A 0.1A0.1V 0.5V电表内阻很小,几乎为零相当于短路很大相当于开路同1、使用前一定要调零；2、读数时看清量程和分度值；3、电流从正接线柱流入,负接线柱流出；4、不能超过最大测量值.1. 在如图所示电路中,当闭合开关后,两个电压表指针偏转均如图5b所示,则电阻R1和R2两端的电压分别是 A5.6V 1.4V B7 V 1.4V C1.4V 7V D1.4V 5.6V2. 在实验室,鲁慧中同学发现一个电流表有两个量程,大量程是09A,小量程模糊不清.为了测量小量程是多少,她先用大量程接入电路,指针位置如图a所示,然后再改用小量程接入同一电路,指针指示如图<b>所示,则电流表的小量程为A、006A B、01AC、02AD、03A二、串并联电路中电流、电压和电阻的基本规律1、串联电路特点：电流关系：串联电路中各处的电流都相等公式：II1=I2=I3=电压关系：串联电路两端的总电压等于各部分电路两端电压之和.公式：UU1+U2+U3+串联电池组的电压等于：每节电池的电压之和.公式：UU1+U2+U3+电阻的关系：RR1+R2+R3+2、并联电路特点电流关系：并联电路中干路中的电流等于各个支路电流之和.公式：II1+I2+I3+电压关系：并联电路各支路两端的电压相等.公式：UU1=U2=U3=例题：1. 在图所示的电路中,电源两端的电压为6V并保持不变,R1、R2为两个相同阻值的电阻,开关S1闭合后,下列说法中正确的是A开关S2断开时,R1两端的电压为3V B开关S2断开时,R1两端的电压为6VC开关S2闭合时,R1两端的电压为3V D开关S2闭合时,R2两端的电压为6V2. 如图所示两电流表所用量程不明,当电路闭合后,电流表A1的示数如图甲所示,A2的示数如图乙所示,则流过电阻R1的电流为_A.3. 如图所示,当S闭合时,电压表V1的示数为3V,电压表V2的示数为4V,电流表A的示数为1A,现将R1和R2对调位置,则下列说法不正确的是 A电流表A示数的仍为1AB电压表V1的示数可能变,V2的示数一定不变C通过三个电阻R1、R2、R3的电流之和仍为1AD若R2R3,则电源电压U=5V4. 某大门控制电路的两把钥匙分别由两名工作人员保管,单把钥匙无法打开.图中的电路中最为可行的是M钥匙1钥匙2电源电源钥匙1钥匙2M电源钥匙1钥匙2M钥匙1电源钥匙2MABCD5. 在某电路中,两只灯泡两端的电压相等,由此可知,两灯泡的连接方式是A一定是串联的 B一定是并联的 C串联、并联都有可能 D无法判断巩固练习一、选择题1A导线比B导线直径大,那么通过A处的电流I1和通过B处的电流I2的大小关系是A、I1<I2； B、I1>I2；C、I1=I2；D、无法确定.2下列说法中正确是 A电路两端有电压,电路中就一定有持续的电流B导体中有大量的自由电荷,只要构成通路,导体中就会有电流C电压是电路中形成电流的原因D电路中有电流不一定有电压3关于电压表的使用,正确的是 A电压表不能直接测量电源电压,否则会烧坏B尽可能选大的量程,以免损坏电压表C经试触后,被测电压不超过小量程时,应选用较小量程D电压表接入电路时,不用考虑"+"""接线柱的接法4下列几种电压中,对人体不安全的电压是 A三节铅蓄电池串联的电压B电子手表一个氧化银电池的电压C两节干电池并联的电压 D闪电云层间的电压5在右图所示电路中,开关闭合后,会出现的后果是 A电流表与电压表被烧坏B电流表与电压表都不会被烧坏C只有电压表会被烧坏D只有电流表会被烧坏6如下图所示中,涉与的都是我们日常生活中常见的物质,制造它们的材料中既有导体又有绝缘体的一组是 7日常的生活经验告诉我们,家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方法是 A串联连接的 B并联连接的 C可以串联,也可以并联 D电灯与插座应该串联,彩电与电冰箱应该并联8以下说法中正确的是 A绝缘体有电阻,导体没有电阻. B通过导体的电流越大,导体的电阻就一定越小C导体两端电压为零时,电流为零,但电阻不为零D只有导体才能用作电工材料9有两只定值电阻,上面分别标有"2A 10"和"1A 5"的字样,若将它们串联在电路中使用,则电路中允许通过的最大电流为 A 1A B2A C3A D 不能确定10为了相互传呼方便,在甲、乙两个办公室各装了一个电铃,要使任何一方按开关都只能使对方的电铃发声,则在图中所示1、如下图所示,要使电压表测灯L2两端的电压,正确的电路图是 2如右图电路,当S1、S2都接通后,电压表所测量的是 AL1两端的电压 BL2两端的电压C电源电压 D无法确定3如图所示电路中,电源电压为4.5v,当接通开关S后,如果L1两端的电压为2v,L2两端的电压为2.5v,则电压表的读数为 A2vB2.5vC4.5vD无法确定4如图所示电路中,把电压表的负接线柱引出的导线头E,依次分别接在a、b、c、d四点,则开关闭合时,电压表示数最小的是 AaBbCcDd5如右图的电路中电源是由4节新干电池串联组成,开关闭合后,电压表V2的示数如图所示,则灯L1、L2两端电压分别是和.6一只电流表有00.6A和03A两个量程.实验中使用03A量程,但刻度模糊不清从刻度盘00.6A量程中读出电流值恰好是0.24A,则实际电流值是_-7如图6-15所示,用电压表分别测量L1两端的电压U1、L2两端的电压U2以与L1、L2串联的总电压U,请根据表盘读数回答下列问题：L1两端的电压U1是多大？L2两端的电压U2是多大？L1、L2串联的总电压U是多大？电源电压是多大？课堂小结课后记学生课堂亮点对学生或家长的建议学生或家长签字教务部门签字6 / 6
