钻孔循环指令的使用.doc

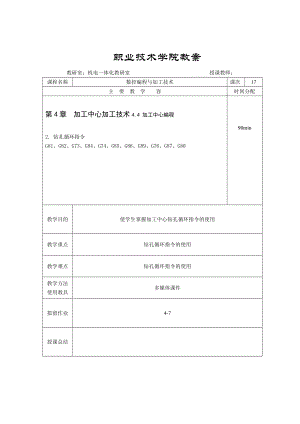

职业技术学院教案教研室：机电一体化教研室 授课教师：课程名称数控编程与加工技术课次17主 要 教 学 容时间分配第4章 加工中心加工技术4.4 加工中心编程2. 钻孔循环指令G81、G82、G73、G84、G74、G85、G86、G89、G76、G87、G8090min教学目的使学生掌握加工中心钻孔循环指令的使用教学重点钻孔循环指令的使用教学难点钻孔循环指令的使用教学方法使用教具多媒体课件拟留作业4-7授课总结职业技术学院讲稿教研室：机电一体化教研室 授课教师： 第17次课第4章 加工中心加工技术4.4 加工中心编程2. 钻孔循环指令G81、G82、G73、G84、G74、G85、G86、G89、G76、G87、G80采用孔加工固定循环功能，只用一个指令，便可完成某种孔加工(如钻、攻、镗)的整个过程。（一）孔加工循环的动作孔加工循环指令为模态指令，一旦某个孔加工循环指令有效，在接着所有的位置均采用该孔加工循环指令进行孔加工，直到用G80取消孔加工循环为止。在孔加工循环指令有效时， XY平面的运动方式为快速运动(G00)。孔加工循环一般由以下6个动作组成，如图5-33所示。1)AB刀具快速定位到孔加工循环起始点B(X，Y)；2)BR刀具沿Z方向快速运动到参考平面R；3)RE孔加工过程(如钻孔、镗孔、攻螺纹等)；4)E点，孔底动作(如进给暂停、主轴停止、主轴准停、刀具偏移等)；5)ER刀具快速退回到参考平面R；6)RB刀具快速退回到初始平面B。 （二）孔加工固定循环指令FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。1)钻孔循环指令G81G81钻孔加工循环指令格式为：G81 G X_ Y_ Z_ R_ F_X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。G可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。 编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头快速退回到参考平面R或快速退回到初始平面B。该指令一般用于加工孔深小于5倍直径的孔。编程实例：如图a所示零件，要求用G81加工所有的孔，其数控加工程序如下：图a 图bN02 T01 M06; 选用T01号刀具(10钻头)N04 G90S1000M03; 启动主轴正转1000rminN06 G00 X0. Y0. Z30. M08; N08 G81 G99 X10. Y10. Z-15. R5 F20; 在(10，10)位置钻孔，孔的深度为15mm，参考平面高度为5mm，钻孔加工循环结束返回参考平面N10 X50; 在(50，10)位置钻孔(G81为模态指令，直到G80取消为止)N12 Y30; 在(50,30)位置钻孔N14 X10; 在(10,30)位置钻孔N16 G80； 取消钻孔循环N18 G00 Z30N20 M302)钻孔循环指令G82 G82钻孔加工循环指令格式为：G82 G X_ Y_ Z_ R_ P_ F_在指令中P为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同G81。该指令在孔底加进给暂停动作，即当钻头加工到孔底位置时，刀具不作进给运动，并保持旋转状态，使孔底更光滑。G82一般用于扩孔和沉头孔加工。其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头在孔底暂停进给；（5）钻头快速退回到参考平面R或快速退回到初始平面B。3)高速深孔钻循环指令G73对于孔深大于5倍直径孔的加工由于是深孔加工，不利于排屑，故采用间段进给(分多次进给)，每次进给深度为Q，最后一次进给深度Q，退刀量为d(由系统部设定)，直到孔底为止。见图b所示。G73高速深孔钻循环指令格式为：G73 G X_ Y_ Z_ R_ Q_ F_在指令中Q为每次进给深度为Q，其余各参数的意义同G81。其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工，进给深度为Q；（4）退刀，退刀量为d（5）重复（3）、（4），直至要求的加工深度（6）钻头快速退回到参考平面R或快速退回到初始平面B。4)攻螺纹循环指令G84G84螺纹加工循环指令格式为：G84 G X_ Y_ Z_ R_ F_攻螺纹过程要求主轴转速S与进给速度F成严格的比例关系，因此，编程时要求根据主轴转速计算进给速度，进给速度F=主轴转速×螺纹螺距，其余各参数的意义同G81。使用G84攻螺纹进给时主轴正转，退出时主轴反转。与钻孔加工不同的是攻螺纹结束后的返回过程不是快速运动，而是以进给速度反转退出。该指令执行前，甚至可以不启动主轴，当执行该指令时，数控系统将自动启动主轴正转。其动作过程如下（1）主轴正转，丝锥快速定位到螺纹加工循环起始点B(X，Y)；（2）丝锥沿Z方向快速运动到参考平面R；（3）攻丝加工；（4）主轴反转，丝锥以进给速度反转退回到参考平面R；（5）当使用G98指令时，丝锥快速退回到初始平面B。编程实例：对图5-34中的4个孔进行攻螺纹，攻螺纹深度10mm，其数控加工程序为：N02 T01 M06; 选用T02号刀具(10丝锥。螺距为2mm)N04 G90S150 M03; 启动主轴正转1000r/minN06 G00 X0. Y0. Z30. M08; N08 G84 G99 X10. Y10. Z-10. R5 F300; 在(10，10)位置攻螺纹，螺纹的深度为10mm，参考平面高度为5mm，螺纹加工循环结束返回参考平面，进给速度F=（主轴转速）150×（螺纹螺距）2=300N10 X50; 在(50，10)位置攻螺纹(G84为模态指令，直到G80取消为止)N12 Y30; 在(50,30)位置攻螺纹N14 X10; 在(10,30)位置攻螺纹N16 G80； 取消攻螺纹循环N18 G00 Z30N20 M305)左旋攻螺纹循环指令G74G74螺纹加工循环指令格式为：G74 G X_ Y_ Z_ R_ F_与G84的区别是：进给时主轴反转，退出时主轴正转。各参数的意义同G84。其动作过程如下：（1）主轴反转，丝锥快速定位到螺纹加工循环起始点B(X，Y)；（2）丝锥沿Z方向快速运动到参考平面R；（3）攻丝加工；（4）主轴正转，丝锥以进给速度正转退回到参考平面R；（5）当使用G98指令时，丝锥快速退回到初始平面B。6)镗孔加工循环指令G85G85镗孔加工循环指令指令格式为：G85 G X_ Y_ Z_ R_ F_各参数的意义同G81。其动作过程如下：（1）镗刀快速定位到镗孔加工循环起始点B(X，Y)；（2）镗刀沿Z方向快速运动到参考平面R；（3）镗孔加工；（4）镗刀以进给速度退回到参考平面R或初始平面B；7)镗孔加工循环指令G86G86钻孔加工循环指令格式为：G86 G X_ Y_ Z_ R_ F_与G85的区别是：在到达孔底位置后，主轴停止，并快速退出。各参数的意义同G85。其动作过程如下：（1）镗刀快速定位到镗孔加工循环起始点B(X，Y)；（2）镗刀沿Z方向快速运动到参考平面R；（3）镗孔加工；（4）主轴停，镗刀快速退回到参考平面R或初始平面B； 8)镗孔加工循环指令G89G89镗孔加工循环指令格式为：G89G X_ Y_ Z_ R_ P_ F_与G85的区别是：在到达孔底位置后，进给暂停。P为暂停时间(ms)，其余参数的意义同G85。其动作过程如下：（1）镗刀快速定位到镗孔加工循环起始点B(X，Y)；（2）镗刀沿Z方向快速运动到参考平面R；（3）镗孔加工；（4）进给暂停；（5）镗刀以进给速度退回到参考平面R或初始平面B；9)精镗循环指令G76G76镗孔加工循环指令格式为：G76 G X_ Y_ Z_ R_ P_ Q_ F_与G85的区别是：G76在孔底有三个动作：进给暂停、主轴准停(定向停止)、刀具沿刀尖的反向偏移Q值，然后快速退出。这样保证刀具不划伤孔的表面。P为暂停时间(ms)，Q为偏移值，其余各参数的意义同G85。其动作过程如下：（1）镗刀快速定位到镗孔加工循环起始点B(X，Y)；（2）镗刀沿Z方向快速运动到参考平面R；（3）镗孔加工；（4）进给暂停、主轴准停、刀具沿刀尖的反向偏移；（5）镗刀快速退出到参考平面R或初始平面B；10)背镗循环指令G87G87背镗加工循环指令指令格式为：G87 G X_ Y_ Z_ R_ Q_ F_各参数的意义同G76。其动作过程如下：（1）镗刀快速定位到镗孔加工循环起始点B(X，Y)；（2）主轴准停、刀具沿刀尖的反方向偏移； （3）快速运动到孔底位置； （4）刀尖正方向偏移回加工位置，主轴正转；（5）刀具向上进给，到参考平面R；（6）主轴准停，刀具沿刀尖的反方向偏移Q值；（7）镗刀快速退出到初始平面B；（8）沿刀尖正方向偏移；11)取消孔加工循环指令G80(三)固定孔循环应用实例如图c所示，加工方板上13个直径不同、深度不同的孔，所用刀具及加工程序如下：在加工过程中，由于所用三把刀的长度不同，故需设定刀具长度补偿。T11号刀具长度补偿量设定为+200.0，则T15号刀具长度补偿量为+190.0，T31号刀具长度补偿量为+150.0。图c 加工工件及加工刀具简图加工程序如下：01234N01 G92 XO YO Z0；(在原点设定坐标系)N02 G90 GOO Z250.0 T11 M06；(换刀)N03 G43 Z0 H11；(初始平面，刀具长度补偿)N04 S30 M03；(主轴正转)N05 G99 G81 X400.0 Y-350.0 Z-153.0 R-97.0 F120；(钻#1孔，返回到R平面)N06 Y-550.0；(钻#2孔，返回到R平面)N07 G98 Y-750.0；(钻#3孔，返回到初始平面)N08 G99 X1200.0；(钻#4孔，返回到R平面)N09 Y-150.0；(钻#5孔，返回到R平面)N10 G98 Y-350.0；(钻#6孔，返回到初始平面)N11 GOO G44 XO YO M05；(回原点，主轴停止)N12 Z250.0 T15 M06；(刀具长度补偿取消，换刀)N13 G43 Z0 H15；(初始平面，刀具长度补偿)N14 S20 M03；(主轴正转)N15 G99 G82 X550.0 Y-450.0 Z-130.0 R-97.0 P300 F70；(钻#7孔，返回到R平面)N16 G98 Y-650.0；(钻#8孔，返回到初始平面)N17 G99 X1050.0；(钻#9孔，返回到R平面)N18 G98 Y-450.0；(钻#10孔，返回到初始平面)N19GOOG44 XOYOM05；(原点复归，主轴停止)N20 Z250.0T15M06；(刀具长度补偿取消，换刀)N21G43 Z0H31；(起始点位置，刀具长度补偿)N22S10M03；(主轴正转)N23G85G99X800.0Y-350.0Z-153.0R47.0P50；(钻#11孔，返回到R平面)N24G91Y-200.0K2；(钻#12、#13孔，返回到R平面)N25 G28 XO YO M05；(回原点，主轴停止)N26 G44 Z0；(刀具长度补偿取消)N27 M30；(程序结束)
