集团碳钢冷轧板卷固定物料编码规则新1.docx

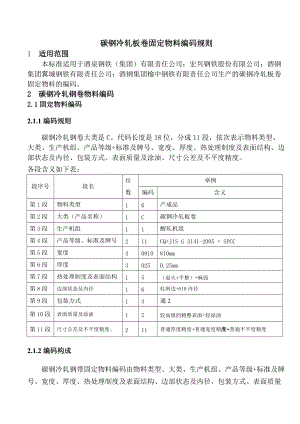

碳钢冷轧板卷固定物料编码规则1 适用范围本标准适用于酒泉钢铁（集团）有限责任公司；宏兴钢铁股份有限公司；酒钢集团翼城钢铁有限责任公司；酒钢集团榆中钢铁有限责任公司生产的碳钢冷轧板卷固定物料的编码。2 碳钢冷轧钢卷物料编码2.1固定物料编码2.1.1编码规则碳钢冷轧钢卷大类是C。代码长度是18位，分成11段，依次表示物料类型、大类、生产机组、产品等级+标准及牌号、宽度、厚度、热处理制度及表面结构、边部状态及内径、包装方式、表面质量及涂油、尺寸公差及不平度精度。各段含义如下表：段序号段名位数举例编码含义第1段物料类型16产成品第2段大类（产品名称）1C碳钢冷轧板卷第3段生产机组11酸轧机组第4段产品等级、标准及牌号211CQ+JIS G 3141-2005 + SPCC第5段宽度40810810mm第6段厚度30250.25mm第7段热处理制度及表面结构15（退火+平整）+麻面第8段边部状态及内径16轧制边+610内径第9段包装方式13通2第10段表面质量及涂油12较高级的精整表面+轻涂油第11段尺寸公差及不平度精度、211普通厚度精度+普通宽度精度+普通不平度精度2.1.2编码构成碳钢冷轧钢带固定物料编码由物料类型、大类、生产机组、产品等级+标准及牌号、宽度、厚度、热处理制度及表面结构、边部状态及内径、包装方式、表面质量及涂油、尺寸公差及不平度精度（见图1）。X X X XX XXXX XXX X X X X XX尺寸公差及不平度精度表面质量及涂油包装方式边部状态及内径热处理制度及表面结构厚度宽度产品等级、标准及牌号生产机组大类物料类型 （图1） 2.1.3编码举例例如:冷轧钢带，酸轧机组生产，产品等级为CQ级，订货标准为JIS G 3141-2005，牌号为SPCC，尺寸规格为810mm*0.25mm（0810*025），热处理制度及表面结构为退火+平整+麻面（SD+C2），边部状态及内径为轧制边+610内径，包装方式为通2，表面质量及涂油方式为较高级的精整表面+轻涂油（BL），尺寸公差及不平度精度为普通厚度精度+普通宽度精度+普通不平度精度。（PT.A+PW.A+PF.A）。其物料编码为6C1110810025563211。（见图2）6 C 1 11 0810 025 5 6 3 2 11尺寸公差及不平度精度：普通精度表面质量及涂油：FB轻涂油包装方式：通2边部状态及内径：轧制边+610内径热处理制度及表面结构：（退火+平整）+麻面厚度：0.25宽度：810产品等级、标准及牌号:SPCC生产机组：酸轧机组大类：碳钢冷轧板卷物料类型：产成品(图2)2.2不合格物料编码2.2.1编码规则碳钢冷轧板卷大类是C。代码长度是18位，分成11段，依次表示物料类型、大类、生产机组、产品等级+标准及牌号、宽度、厚度、热处理制度+表面结构、边部状态及内径、包装方式、不合格等级、缺陷代码。各段含义如下表：段序号段名位数举例编码含义第1段物料类型16产成品第2段大类（产品名称）1C碳钢冷轧板带第3段生产机组11酸轧机组第4段产品等级、标准及牌号211CQ+JIS G 3141-2005+SPCC第5段宽度40810810mm第6段厚度30250.25mm第7段热处理制度及表面结构15（退火+平整）+麻面第8段边部状态及内径16轧制边+610内径第9段包装方式13通2包装第10段不合格等级1A需向用户推荐使用的产品第11段缺陷类型2A1表面夹杂2.2.2编码构成碳钢冷轧板卷固定物料编码由物料类型、大类、生产机组、产品等级+标准及牌号、宽度、厚度、热处理制度+表面结构、边部状态及内径、包装方式、不合格等级、缺陷代码。X X X XX XXXX XXX X X X X XX缺陷类型不合格等级包装方式边部状态及内径热处理制度及表面结构厚度宽度产品等级、标准及牌号生产机组大类物料类型 （图3） 2.2.3编码举例例如:冷轧钢带，酸轧机组生产，产品等级为CQ级，订货标准为JIS G 3141-2005，牌号为SPCC，尺寸规格为810mm*0.25mm（0810*025），热处理制度及表面结构为退火+平整+麻面（SD+C2），边部状态及内径为轧制边+610内径，包装方式为通2，不合格等级为向用户推荐的产品，缺陷类型为夹杂。其物料编码为6C1110810025563211。（见图4）6 C 1 11 0810 025 5 6 3 A A1缺陷类型：夹杂不合格等级：向用户推荐的产品包装方式：通2边部状态及内径：轧制边+610内径热处理制度及表面结构：（退火+平整）+麻面厚度：0.25宽度：810产品等级、标准及牌号:SPCC生产机组：酸轧机组大类：碳钢冷轧板卷物料类型：产成品（图4）3碳钢冷轧板卷分类表3.1物料类型分类表编码类型名称6产成品3.2大类表编码大类名称C碳钢冷轧板卷3.3生产机组编码简称符号机组名称板卷名称1PPLTCM酸轧机组酸轧冷硬卷2CCGL镀锌机组3BBAF罩式退火炉退火卷4SSPM平整机组冷轧卷5RRCL重卷机组冷轧卷3.4 产品等级、标准及牌号分类表编码产品等级简称含义标准牌号备注标准名称对应标准标准编码牌号名称牌号编码11CQSPCC冷轧碳素薄钢带JIS G 3141-20051SPCC112DQSPCDSPCD213DDQSPCESPCE321CQDC01冷轧低碳钢带GB/T 5213-20082DC01122DQDC03DC03223DDQDC04DC04331CQSPCC-MB高精度门板用冷连轧碳素钢带JGLG2 0015-113SPCC-MB141CQSPCC-JD1家电面板用冷连轧钢带JGLG2 0012-114SPCC-JD1142CQSPCC-JD2SPCC-JD2243CQSPCC-JD3SPCC-JD3351CQDC01-Q1汽车零配件用冷连轧钢带JGLG2 0016-115DC01-Q1152DQDC03-Q1DC03-Q1253DDQDC04-Q1DC04-Q13A1A1A2A2F1F1备注当标准超过9个后，增加字母表示3.5宽度分类表带钢宽度：8301660mm,步长10mm编码简称含义08300830830mm08400840840mm08500850850mm08600860860mm08700870870mm09900990990mm100010001000mm160016001600mm161016101610mm162016201620mm163016301630mm164016401640mm165016501650mm166016601660mm3.6 厚度分类表带钢厚度：0.253.0mm，步长0.05mm编码简称含义0250.250.25mm0300.300.30mm0350.350.35mm0400.400.40mm0450.450.45mm0950.950.95mm1001.001.00mm2502.502.50mm2552.552.55mm2602.602.60mm2902.902.90mm2952.952.95mm3003.003.00mm3.7 热处理制度+表面结构编码简称含义热处理制度表面结构符号名称符号名称11B1硬质B光亮表面21D1硬质D麻面4SBS退火+平整B光亮表面5SDS退火+平整D麻面7ABA连续退火B光亮表面8ADA连续退火D麻面3.8边部状态+内径编码简称含义边部状态内径符号简写名称符号名称1M1EMM不切边1508mm2M2EMM不切边2610mm3C1ECC切边1508mm4C2ECC切边2610mm5E1ECME轧制边1508mm6E2ECME轧制边2610mm3.9 包装方式编码简称包装符号名称1JYJY简易包装2T1T1通用包装一3T2T2通用包装二4T3T3通用包装三5J1J1精包装一6J2J2精包装二7J3J3精包装三3.10 表面质量及涂油方式编码简称含义表面质量涂油方式符号简写名称符号名称1BNFBB较高级的精整表面N不涂油2BLFBB较高级的精整表面L轻度涂油3BMFBB较高级的精整表面M中度涂油4BHFBB较高级的精整表面H重度涂油5CNFCC高级的精整表面N不涂油6CLFCC高级的精整表面L轻度涂油7CMFCC高级的精整表面M中度涂油8CHFCC高级的精整表面H重度涂油3.11尺寸公差及不平度精度编码简称厚度精度宽度精度不平度精度符号简写名称符号简写名称符号简写名称11T1W1F1PT.AT1普通厚度精度PW.AW1普通宽度精度PF.AF1普通不平度精度12T1W1F2PF.BF2高级不平度精度13T1W2F1PW.BW2高级宽度精度PF.AF1普通不平度精度14T1W2F2PF.BF2高级不平度精度21T2W1F1PT.BT2高级厚度精度PW.AW1普通宽度精度PF.AF1普通不平度精度22T2W1F2PF.BF2高级不平度精度23T2W2F1PW.BW2高级宽度精度PF.AF1普通不平度精度24T2W2F2PF.BF2高级不平度精度31T3W1F1PT.CT3高级厚度下限精度PW.AW1普通宽度精度PF.AF1普通不平度精度32T3W1F2PF.BF2高级不平度精度33T3W2F1PW.BW2高级宽度精度PF.AF1普通不平度精度34T3W2F2PF.BF2高级不平度精度3.12不合格等级编码简称含义AA为需向用户推荐使用的产品KK可利用材3.13 缺陷代码代码含义代码含义A1表面夹杂A2Q1A3Q2A4Q3A5A6A7A8A9B1B2Z3Z4F1Z5F2Z6F2Z7Z8Z94物料描述规则物料描述的名称以“物料类型（在物料描述中省略）、大类（在物料描述中省略）、生产机组+产品等级（在物料描述中省略）+产品标准（在物料描述中省略）+牌号（最长8位）+宽度+厚度+热处理制度+表面结构+边部状态及内径+包装方式+（表面质量+涂油方式+厚度精度+宽度精度+不平度精度）/（不合格等级+表面缺陷）对应特性组合的简称”的形式命名。例如：名称物料编码物料描述合格品6C1110810025263211P/SPCC/0810*0.25/1D/E2/T2/BL/T1W1F16C4110810025563211S/SPCC/0810*0.25/SD/E2/T2/BL/T1W1F1不合格品6C1110810025263AA1P/SPCC/0810*0.25/1D/E2/T2/A/A1但物料描述长度不能超过40个字符。
