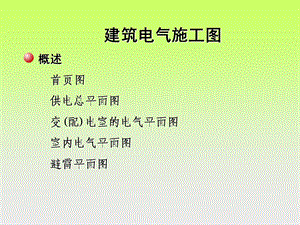

建筑电气施工图 概述 首页图 供电总平面图 变(配)电室的电气平面图 室内电气平面图 避雷平面图,电气施工图的基本知识 1 图线及其应用,2 绘图比例 电气施工图中所采用的比例一般为:1:10 1:20 1:50 1:100 1:200 1:500常用的图形符号,导线图形符号灯开关图形符号照明灯图形符号开关装置和熔断器图形符号插座图形符号配电箱与常用电气设备图形符号,插座图形符号,配电箱与常用电气设备图形符号,常用的文字符号 基本文字符号,A装置、设备R 电阻Q电力开关G发电机；电源L电感；电感线圈K 继电器；接触器T变压器W母线；导线,文字符号,辅助文字符号 RD（红）、YE（黄）、GN（绿）文字符号的组合 基本符号+辅助符号+数字序号 如：KT1 FU2,5 标注文字符号的规定 导线的标注方法 a-b(cd)e-f 如：BLX（3 50+1 25）SC50-BC BV（3 50+2 25）SC50-FC,cdL,e,6 电气连接的图形符号,电气照明的一般知识 1 供电线路工程 按使用对象分:电气照明供电线路 动力设备供电线路 电热设备供电线路 按建筑供电线路的位置分:外线工程、内线工程 按所采用的电压分：高压线路、低压线路,2 室内照明供电方式 380/220V 50Hz 三相五线制供电3 室内照明供电系统的组成 接户线和进户线 配电箱 干线 支线,照明供电系统的敷设 明线敷设 暗线敷设,5 灯与开关 一只开关控制一盏灯,一只开关控制两盏灯,两只开关控制一盏灯,插 座 单相二极暗插座,单相三极暗插座,三相四极暗插座,室内电气照明施工图的读图1 电气照明设计施工图说明,室内电气照明平面图 电气照明平面图的特点 内容包括：电源、配电箱、导线、照明设备 图形符号和文字符号的应用 照明线路和设备位置的确定方法 电气照明平面图,一层照明布置及干线平面图,二层照明布置及干线平面图,三层照明布置及干线平面图,二层平面照明接线图,室内电气照明系统图 电气照明系统图表示的主要内容 引进设置总配电箱、干线分布、分配电箱、各相线分配、计量表和控制开关等 电气照明系统图的阅读,照明系统图,
