建筑结构设计基础施工图.ppt

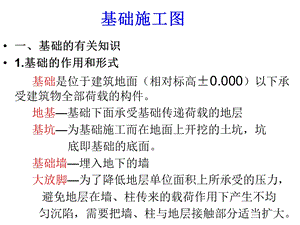

基础施工图,一、基础的有关知识1.基础的作用和形式 基础是位于建筑地面（相对标高0.000）以下承受建筑物全部荷载的构件。地基基础下面承受基础传递荷载的地层 基坑为基础施工而在地面上开挖的土坑，坑 底即基础的底面。基础墙埋入地下的墙 大放脚为了降低地层单位面积上所承受的压力，避免地层在墙、柱传来的载荷作用下产生不均 匀沉陷，需要把墙、柱与地层接触部分适当扩大。,防潮层防止地下水 对墙体侵蚀的 一层防潮材料,基础按形式可分为条形基础、独立基础、筏形基础、箱形基础等。基础按其材料可分为砖（石）基础、混凝土基础、毛石混凝土基础和钢筋混凝土基础。2.基础施工图内容 基础平面图、基础断面图以及相关文字说明等。,二、基础平面图 1.图示方法 基础平面图是假想用一水平面沿地面将房屋切开，移去上面部分和周围的土层，向下投影所得的全剖面视图。2.画法特点及要求（1）图线：基础及剖到的墙、柱轮廓线用中粗线画出（2）比例：基础平面图绘图比例一般与建筑平面图的比较相同，以便对照阅读（3）定位轴线：基础平面图上的轴线及编号应与 建筑平图一致,（4）基础梁、柱：基础梁、柱用代号表示，剖 切到的钢筋混凝土柱涂黑（5）剖切符号：凡尺寸和构造不同的条形基础 都需加画断面图（6）尺寸标注：基础平面图上需标出定位轴线 间的尺寸，条形基础底面尺 寸，独立基础底面的尺寸和整 板基础的底面尺寸。,三、基础详图 基础平面图仅表示基础的平面布置，而基础各部分的形状、大小、材料、构造及埋置深度等，还需要画基础详图来表示。1.图示方法 各种基础的图示方法不同，条形基础采用垂直断面图表示；独立基础则采用垂直断面和平面图表示；整板基础为了表示出柱、梁、板的构造关系，常需绘制局部剖面图。,2.画法特点及要求（1）图线：基础轮廓、基础墙、柱轮廓一般用中实线绘制，当需要画出钢筋时，钢筋用粗实线绘制（2）比例：常用比例1：20 1：30（3）定位轴线：定位轴线的编号应与基础平面图一致以便于查阅（4）图例：基础墙和垫层都应画上相应的材料图例（5）尺寸标注：除了标注基础上各部分的尺寸以外，还应标注钢筋的规格，室内外地面及基础底面标高。,独立基础详图,
