建筑电气CAD第8章.ppt

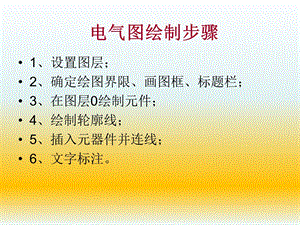

1、设置图层；2、确定绘图界限、画图框、标题栏；3、在图层0绘制元件；4、绘制轮廓线；5、插入元器件并连线；6、文字标注。,电气图绘制步骤,建筑平面图绘制步骤,设置绘图环境，其中包括图域、单位、图层、图形库、绘图状态、尺寸标注和文字标注等，或者选用符合要求的样板图形；插入图框图块。根据尺寸绘制定位轴线网绘制柱网和墙体线绘制各种门窗构件。绘制楼梯、电梯、踏步、阳台、雨篷等建筑构件。绘制与结构、水暖电系统相关的建筑构件。标注各种尺寸、标高、编号、型号、索引号和文字说明检查、核对图形和标注，填写图鉴。图纸存档或打印输出。,1、图层：图层颜色线型线宽标注Continue0.25配电Continue0.4墙体250Continue0.5轴线红CENTER默认创建G5文字样式，字体为仿宋，宽度因子为0.7；,3、绘制轴线将图形显示在绘图区；将图层切换到“轴线”图层；执行“直线命令”，绘制水平和竖直基准线。执行“偏移”水平线按固定的距离进行偏移，由下至上依次为8000、8000、5000；执行“偏移”水平线按固定的距离进行偏移，由左至至依次为3600、8000、8000、8000、8000、12000；调整线型比例。,绘制轴线编号绘制一个半径为4的圆定义属性标记：轴线编号；提示：请输入轴线编号；默认：1。对正：正中；文字样式：G5。拾取圆心为起点。创建块“轴线编号”插入轴线编号：编号原则为水平方向从左到右按照1、2、3顺序进行编号；竖直方向主要轴线从下到上按照A、B、C顺序进行编号；辅助线可以编号为1/A、2/A等。,4、绘制墙体：绘制墙体的方法有两种：一种是采用“直线”命令墙体的一侧直线，然后采用偏移命令再绘制出另外一侧的直线；另一种是采用“多线”命令绘制墙体，然后再编辑多线，整理墙体的，并在墙体上开出门窗洞口等。,将“墙体”设为当前图层；执行“多线”命令，绘制墙体，参数设置如下对正：无；比例：240（扩大100倍）按照轴线绘制墙体；绘制完墙体后，选修“修改”|“对象”|“多线”命令，使用相应工具对多线进行修改。,绘制柱子：柱子就是一个480*480的正方体，可填充为黑色实心。绘制完后保存为块，插入相应位置。插入的时候，可以一个一个的插入，也可以选择复制进行插入。,创建门窗洞利用“偏移”指令，将轴线偏移到开门洞位置，双扇门为1.2，单扇门为0.9；利用“修剪”指令，修剪多线；切换到“墙线”图层，对墙线进行修补。,5、绘制门、窗窗绘制15*2.4的矩形，将矩形分解，将矩形的上边和下边分别偏移0.8；创建块“窗15”。1、绘制40*2.4的矩形，将矩形分解，将矩形的上边和下边分别偏移0.8；2、创建块“窗40”。,单扇门先绘制直线长9；再绘制半径为9的90度弧线；双扇门先绘制直线长6，绘制一个半径为6的90度弧线。镜像另一半。,6、绘制电梯、楼梯；电梯：分别绘制电梯轿厢和对重装置；轿厢宽1.2。电梯门宽0.8。,楼梯将轴线偏移至中线，在中线上画一条直线，分别向左向右偏移1；将最左最右的直线两端连接，将连线线分别向上、向下偏移1；将所画直线修剪为两个矩形；设置点的类型；将竖直线8等分；分别画8条横线；通过“镜像”将台阶线镜像至另一侧；绘制起跑方向线和剖短线。,7、绘制配电干线设施绘制风机盘管绘制圆，半径为5；绘制圆的外切正四边形；添加文字“”，将其移至圆心处。,绘制“温控与三速开关控制器”1）绘制圆，半径为5；3）添加文字“C”，将其移至圆心处。,上下敷管绘制半径为“1”的圆；设置“极轴追踪”为45度；绘制一条通过圆心的45度线。绘制三角形；填充圆与三角形；复制直线与三角形保存为块。,动力照明配电箱分布“风机盘管”分布“电力照明配电箱”连接线路,8、标注电气元件的名称及规格9、标注尺寸,
