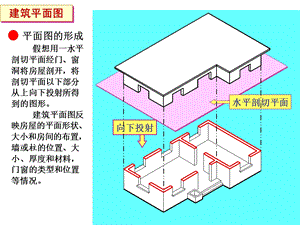

建筑平面图的形成,建筑平面图,平面图的形成,假想用一水平剖切平面经门、窗洞将房屋剖开，将剖切平面以下部分从上向下投射所得到的图形。建筑平面图反映房屋的平面形状、大小和房间的布置，墙或柱的位置、大小、厚度和材料，门窗的类型和位置等情况。,建筑平面图,建筑平面图的图示方法,建筑平面图的数量,一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名,由于多层房屋其中间层构造、布置情况基本相同，画一个平面图即可,多层建筑的平面图,底层平面图,标准层平面图,顶层平面图,屋顶平面图,屋顶平面图是从建筑物上方向下所做的平面投影，主要是表明建筑物屋顶上的布置情况和屋顶排水方式。,平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示,未剖切到的可见轮廓线，如窗台、台阶、明沟、花台、梯段、门的开启符号、尺寸起止符号等用中粗线表示,门的开启线、图例钱、尺寸线、尺寸界线、标高符号、轴线圆圈等用细实线表示,建筑平面图的图线,建筑平面图,建筑平面图,建筑平面图常用的比例是1：50、1：100或1：200。,建筑平面图的比例,其中1：100使用最多,其它规定,比例为1：1001：200的平面图，可画简化的材料图例：砌体墙涂红、钢筋，混凝土涂黑等,定位轴线,定位轴线,定位轴线 指建筑物主要墙、柱等承重构件加上编号的轴线。,定位轴线用细点划线表示，轴线编号圆为细线，直径 为8mm（详 图 上为10mm）。,平面图上水平方向的编号用阿拉伯数字，从左向右依次编写；垂 直方向的编号用大写拉丁字母（I、O、Z除外)自下而上顺次编写。,附加轴线的编号用分数表示，分母为前一轴线的编号，分子 为附 加轴线的编号，用阿拉伯数字顺序编写。,表示4号轴线以后附加的第二根轴线,表示A号轴线以后附加的第一根轴线,标高符号,标高符号,标高符号 以标高符号表示建筑物某一部位的高度。,标高符号为等腰直角三角形，三角形高3mm，以细实线绘制。标高数值以米为单位，一般注至小数点后三位数（总平面图中为二位数）。标高符号应整齐有序、对齐画出。,绝对标高 青岛某处黄海海平面定为标高零点，总平面图中的室外地面标高即为绝对标高；相对标高以底层室内主要地坪标高定为相对标高的零点。,平面图上注法,总平面图上室外标高注法,尺寸,内部尺寸,外部尺寸,说明房间的净空大小和室内的门窗洞、孔洞、墙厚和固定设备（如厕所、盥洗室等）的大小位置。,为了便于施工读图，平面图下方及左侧应注写三道尺寸，如有不同时，其它方向也应标注。,第一道尺寸：,表示建筑物外墙门窗洞口等各细部位置的大小及定位尺寸,第二道尺寸：,表示定位轴线之间的尺寸。,相邻横向定位轴线之间的尺寸称为开间，相邻纵向定位轴线之间的尺寸称为进深。,第三道尺寸：,表示建筑物外墙轮廓的总尺寸，从一端外墙边到另一端外墙边的总长和总宽,三道尺寸,尺寸,索引符号和详图符号,详图符号和索引符号,图例 由于建筑平面图一般采用较小的比例，所以门窗等建筑配件用规定的图例表示。（1）门：代号为M。同一类型的门编号应相同，如M-1、M1。门线用90 或45的中实线表示门的开启方向。（2）窗的代号为 C。同一类型的窗，编号应相同，C一1、Cl等。当门窗采用标准图时，注写标准图编号及门窗编号。从门窗编号中可知门窗共有多少种，一般情况下，在本页图纸上或前面图纸上附有一个门窗表，表明门窗的编号、名称、洞口尺寸及数量。,图列,1表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。,2表示出所有房间的名称及其门窗的位置、编号、与大小。,3注出室内外的有关尺寸及室内楼地面的标高。,4表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。,5表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。,6画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。,7表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。,8在底层平面图上还应该画出剖面图的剖切符号及编号,9标注有关部位的详图索引符号。,10底层平面图左下方或右下方画出指北针。,11屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。,建筑平面图的图示内容,建筑平面图绘图步骤,画轴线网,画墙身和门窗,标注内外尺寸,注标高、剖切符号、指北针和图名,加粗加深轮廓线,建筑平面图绘图步骤,建筑立面图的形成,建筑立面图,形成,将房屋向与其立面平行的投影面投影即得到立面图。立面图主要反映房屋的外貌和立面装修的一般做法。,图示特点,以粗实线画外轮廓线，以特粗线画地坪线，其余轮廓按层次用中、细实线画出。,应标注竖向尺寸和有关部位的标高。,立面图的命名方式有三种：,（1）用朝向命名,建筑物的某个立面面向那个方向，就称为那个方向的立面图,（2）按外貌特征命名：将建筑物反映主要出入口或比较显著地反映外貌特征的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图。,（3）用建筑平面图中的首尾轴线命名：按照观察者面向建筑物从左到右的轴线顺序命名,施工图中这三种命名方式都可使用，但每套施工图只能采用其中的一种方式命名,二、建筑立面图的图示内容和规定画法,1、基本内容,（1）建筑立面图主要表明建筑物外立面的形状；,（2）门窗在外立面上的分布、外形、开启方向；,（3）屋顶、阳台、台阶、雨蓬、窗台、勒脚、雨水管的外形和位置；,（4）外墙面装修做法；,（5）室内外地坪、窗台窗顶、阳台面、雨篷底、檐口等各部位的相对标高及详图索引符号等。,2、规格和要求,（1）定位轴线,一般只标出图两端的轴线及编号，其编号应与平面图一致。,（2）图线,立面图的外形轮廓用粗实线表示；,室外地坪线用1.4倍的加粗实线（线宽为粗实线的1.4倍左右）表示；,门窗洞口、檐口、阳台、雨篷、台阶等用中实线表示；,其余的，如墙面分隔线、门窗格子、雨水管以及引出线等均用细实线表示。,（3）图例,在立面图上，门窗应按标准规定的图例画出。,（4）尺寸注法,在立面图上，高度尺寸主要用标高表示,一般要注出室内外地坪、一层楼地面、窗洞口9的上下口、女儿墙压顶面、进口平台面及雨篷底面等的标高。,（5）外墙装修做法,外墙面根据设计要求可选用不同的材料及做法，在图面上，多选用带有指引线的文字说明。,四、立面图绘图方法与步骤,第一步：画室外地平线、横向定位轴线、室内地坪线、楼面线、屋顶线和建筑物外轮廓线。,第二步：画各层门窗洞口线。,第三步；画墙面细部，如阳台、窗台、楣线、门窗细部分格、壁柱、室外台阶、花池等。,第四步：检查无误后，按立面图的线型要求进行图线加深。,第五步：标注标高、首尾轴线、书写墙面装修文字，图名、比例等，说明文字一般用5号字，图名用1014号文字。,
