远程数字高清视频监控系统技术部分.docx

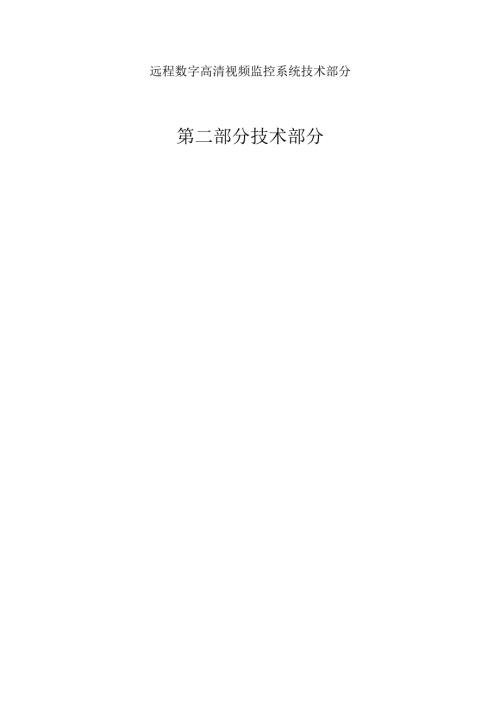

远程数字高清视频监控系统技术部分第一章.工程概述31.1需求分析31.2平安城市监控系统概述31.3建设内容41.4建设原则41.5建设依据5第一章监控系统整体设计方案61系统总体设计61.1系统原理和拓扑结构61.2接入和传输方式81.3系统互联、资源共享81.4社会监控资源接入92监控点布置和选点91监控点的分类安装位置92监控点的分类建设方案H3监控点选点应注意事项114监控选点踏勘记录表格113系统组成113.1监控系统前端设计123.2监控点取电要求153.3光纤传输系统建设要求153.4监控专网的建设163.5监控中心建设163.6派出所分控中心建设173.7集中存储管理系统173.8XXX大屏幕显示系统204数字视频共享平台建设364.1数字视频共享平台建设目标374.2数字视频共享平台架构374.3数字视频共享平台硬件设备394.4数字视频共享平台总体技术设计404.5数字视频共享平台性能424.6数字视频共享平台软件与其他系统的集成设计434.7数字视频共享平台安全性考虑454.8数字视频共享平台各软件组成及功能464.9数字视频共享平台各软件主要特点564.10数字视频共享平台软件主要功能585监控点夜间补光方案685.1光源695.2监控目标区域最低照度要求705.3辅助光源安装705.4辅助光源器材清单715.5补光效果图726系统功能746.1全天候、全方位监视功能746.2图像调度控制功能746.3图像记录和备份功能746.4历史图像的检索和回放746.5图像的网络传输和共享功能746.6警视联动功能756.7系统联网功能756.8系统扩建功能756.9系统分级控制功能756.10网络信息安全管理756.11系统集成和兼容功能766.12系统设备统一编址功能767系统主要设备选型和技术参数767.1红外专用带护罩130W像素室外网络摄像机767.2百万像素网络高速智能球型摄像机787.3XXX大屏幕显示系统807.4监控中心UPS电源827.5磁盘阵列及扩展柜837.6H3CS5100-48P-EI以太网交换机主机857.7H3CS3600-52P-SI以太网交换机主机867.8高清解码器877.9服务器887.10安全隔离网闸（专网建设单位提供并安装调试）887.11前端立杆、机箱和防雷接地（由甲方负责）89第二部分技术部分第一章.工程概述1.1需求分析XXX位于河北省东北部，总面积3297平方千米，为辽宁、内蒙、河北三省交界地、交通便利。为了给居民提供一个良好的居住场所，保证人民群众的生命财产安全,从公共安全防范体系的角度来说，技防、人防和物防是公共安全防范体系缺一不可的条件。采用高科技的手段，预防、盗窃、抢劫等违法犯罪和重大政治事故，就是技防一安全防范工程一所要解决的问题。初始的保安系统是由人来完成的，随着对保安的要求越来越高，就必须增加保安人员，势必要增加大量费用，另一方面人终究不能像机器一样始终如一地坚持原则。随着现代科学技术的发展，现代综合保安系统将尽量降低对人员的需求。而以先进的设备取尔代之。因此建设一个完整的、集成的、可靠的、易操作的城市安全系统，使其作为一个有机的整体对XXX城进行监控和管理。这是建立安防自动化系统要达到的目标。1.2平安城市监控系统概述随着改革开放的进一步深入、经济的迅速发展和日益加快的城市化建设的步伐，平度市经济和城市建设得到了快速发展，交通事业迅猛发展，城市道路建设不断加快。但伴随着城市建设和社会经济快速发展的同时，社会的管理的要求以及社会公共安全维护保障的难度也日益提高。面对人民群众日益提高的安全需求、社会管理的要求和日趋复杂的社会治安情况，党的十七大报告中提出了创建和谐社会，健全社会治安防控体系，加强社会综合治理，深入开展平安创建活动等目标任务，各级政府都相继提出了加强社会公安安全设施建设，提高安全保障能力的要求。随着视频图像监控系统建设使用实践的不断深入，安全技术防范已成为治安防范的重要手段和社会治安防控体系建设的重要组成部分，在预防、发现、控制和打击违法犯罪，提供破案线索，固定违法犯罪证据等方面发挥着人防、物防所不可替代的重要作用。安全技术防范体系建设，在构建打、防、控、管一体化公共安全防控体系中，具有举足轻重的地位，在构建“和谐社会”中具有重要意义。根据省委建设“平安河北”的决定，全省政法工作会议精神，化23年时间全省中心城镇、重点集镇、主要街区、繁华地段、公复场所和交通路口等重点部位，以及治安混乱地区必须建立视频监控系统，结合我市“十二五”信息化发展的战略规划，经市政府研究，决定加快实施我市监控系统建设。平安城市视频监控系统是公安分局对主要路口、商贸社区重点部位及治安复杂场所实施动态监视的“千里眼”，它能为指挥人员提供路口、重点部位与公众场所的治安的直观信息与实时的动态情况，它能与公安“110”报警、区域联网报警、有线、无线通信、信息处理、交通指挥等系统有机结合，将在维护社会安定、打击犯罪等方面发挥重要的作用。1.3建设内容新建前端335个监控点（规划70个一体化高清智能快速球机，265个红外一体化摄像机），拟采用全数字方式传输和集成：前端视频图像用数字方式传输到分局指挥中心上电视墙，录像存储和软件功能用数字方式。包括监控系统的前端设备、传输设备、后台集成软硬件设备等的采购、安装、调试；监控点前端供电解决，光纤的敷设和租用；系统建成后的维修维护服务等内容。具体内容如下：1、新建前端335个监控点，通过光端机一一传输到指挥中心；2、建立平安城市监控专网平台和软件平台，满足监控点的接入和交通监控系统的接入，为社会监控资源的接入整合预留接口；3、建设监控图像集中存储系统：本期采用IPSAN方式，对新建设的335个监控点统一采用集中存储方式保存30天；4、前端监控点的接电施工；5、系统建成后的维修维护服务。包括前端监控点、传输设备、监控中心硬件设备和软件的保养和维护，具体包括：监控点设备的保养、性能检查和故障修复；对摄像机表面进行定期的清洁、除垢；监控中心硬件设备和软件进行保养、维护、软件常规升级、性能检查和故障修复。1.4建设原则平度市平安城市监控系统工程设计原则是将体现“总体规划、统一标准、注重实效、分步实施、经济共享”的原则：总体规划:平安城市视频监控系统的建设必须规划在先。在总体规划时，考虑城区治安状况及经济实力，逐步分期实施数字化综合治安控制系统的建设，同时应考虑数字化综合治安控制系统与公安“三台合一”综合接处警系统、交通监控系统、GIS、GPS系统、非公安大单位的监控系统、通信系统、以及和XXX局指挥中心的联接，使数字化综合治安控制系统与其它几个系统形成一个统一的整体。统一标准：平安城市监控系统的建设必须统一标准。系统建设应执行国家和行业相关标准，以确保视频监控系统的互联互通。注重实效：平安城市监控系统的建设必须注重实效。鉴于系统技术复杂，投资巨大，各分控系统在建设中应以现实需求为导向，以有效应用为核心，以技术建设与工作机制的同步协调为保障，确保系统能有效服务于公安工作，提高社会治安管理水平。分步实施：系统的建设应当分步实施。XXX局应从实际出发，采取总体规划、分步实施的策略，边建设，边应用，边总结，边提高，逐步扩大系统覆盖面，推进建设的开展和应用的深入。根据“分步实施、急用先上”的原则，在系统实施时，可以考虑分步实施。经济共享：在确保实用性、可靠性、先进性和安全性的前提下，要注重系统建设成本和投入的阶段性。可以采用国产设备的应优先选用，前端设备也要因地制宜，灵活选用一体化球机和固定式枪机。项目的建设需满足政府其它部门的监控图像共享需求，为社会监控资源数字化整合共享提供接口。1. 5建设依据平度市平安城市监控系统工程建设以国家、行业相关规范和标准为设计标准及依据，依据国家相关法律规章、国家和行业相关标准、相关研究成果等资料进行本设计，具体如下：河北省公安厅关于平安城市监控系统建设颁发的相关文件城市监控报警联网系统通用技术要求(GA/T792-2008)安全防范工程技术规范(GB50348-2004)(GA308-2001)(GA/T74-2000)(GB/T367-2001)视频安防系统技术要求(GB/T367-2001)安全防范系统验收规则安全防范系统通用图形符号视频安防系统技术要求邮电通信网光纤数据传输系统工程施工及验收暂行技术规范邮电通信网光纤数据传输系统工程施工及验收暂行技术规范安全防范工程费用概预算编制办法(GB/T70-2004)第一章监控系统整体设计方案1系统总体设计1.1 系统原理和拓扑结构本方案设计的监控系统采用分局集中管理的模式，采用全数字方式组建，即在监控点前端采用光端机进行数字视频传输，通过租用运营商的光缆，所有图像和信息直接汇总到平度公安监控中心。视频信号通过视频分配字符叠加器一分为二，一路信号通过集中式编码器和磁盘阵列一一进行录像，保存时间为30天；另一路通过数字矩阵上电视墙，以供切换、监视和控制。搭建分局数字平台，通过XXXDSS监控平台软件进行集中管理，同步浏览，全面监控。建立监控专网，用安全隔离网闸设备将监控专网和公安信息网隔离开，保护了公安网的安全，实现公安信息的保密。XXX局中心监控系统是平安城市监控系统的核心，通过搭建管理平台，实现对设备和用户的统一管理，实现对图像的实时监视、切换控制、集中录像，达到其实战应用的目的。派出所分控中心通过联网矩阵，有公安分局指挥中心下送几路可切换图像调阅监控，实现切换、监视和控制。系统拓扑机构图如下：就.殿K光博咏EVB三:再M峭椰电方个监控点9Q厚Ef!*s:二二甲煤臃"朝町潭挥由心平安城市高清视频监控系统原理图一斛薄林阚的Vw日晅3蝇际得啪獴出rt-ut电石个监控点!»翻喇r挥由心Ttatr«9T浜出所分拄中心平安城市高清亚顷监控系统原理图1. 2接入和传输方式系统采用全数字方式传输，在监控点前端通过光端机信号传输到监控中心；在监控中心，在搭建的监控专网中进行传输、录像保存、浏览。L3系统互联、资源共享互联接口和通信协议：为了在跨区域的社会治安动态视频监控系统中，实现不同设备及平台之间的互联、互通、互控，实现视频资源的共享和各分局之间的协同作战，本次监控平台按照城市监控报警联网系统通用技术要求(GA/T792-2008)的视音频传输要求、联网接口技术要求和设备用户地址编码要求进行系统建设，采用相应通信协议，使省公安厅、市公安局和各XXX(市)公安局、公安分局能实现跨平台互联。设备接口和控制协议：在设备之间进行联网的应保证矩阵有足够输入和输出接口。PTZ的控制协议应符合PELCo-D标准。视音频编码标准：共享平台的视音频编码应采用统一的标准。联网系统的视频压缩编解码标准采用H.264；音频编解码标准应采用G.711；重要的实时图像和历史图像应在视音频编码算法中采取防篡改安全措施;编码设备供应商提供相应解码模块。1. 4社会监控资源接入本期建设暂不要求接入社会监控资源，但我们考虑了社会监控资源的接入,并为社会监控资源接入提供相应接口，在充分保证公安信息网络安全的基础上,社会治安视频信息网的信号及图像采用数字和模拟二种方式接入。公安视频信息网与社会治安视频信息网的信息交换与共享的方式有两种：数字视频传输和通过公安部认可的物理隔离视频网关设备互联。如通过模拟方式接入，则必须充分考虑接入公安专网的网络安全性问题，架设专用网闸（只提供指定视音频数据流及监控系统数据的转发），设置专用权限。无论采用何种方式接入公安专网，均应保证公安专网的网络安全。对于社会监控系统的重点监控图像，采用数字方式接入，即将前端已建设的监控点经视频分配器分配后，通过通过前端视频服务器编码后传输到分局监控分中心，通过公安网接入数字视频共享平台，配置存储设备进行30天的数字录像，实现网络共享。2监控点布置和选点1监控点的分类安装位置1.1 一级监控点安装部位一类监控点即重点部位、要害部位、治安、刑事案件多发路段、区域、交通要道等，主要安装在以下需公安机关实时直接掌控的重点部位：（1）容易发生群体性事件的重点敏感区域。包括：市、XXX（市）区党政机关、电台电视台、金融单位、高等院校等的出入口及周边需要关注的关键部位。（2）交通枢纽及主要交通干线沿线。包括：市际出入口，有市级治安关卡、机场、车站、码头出入口等公共场所出入口。区际出入口，有区级治安关卡、各XXX（市）区之间交界地带的街道、路口等。（3）重要警卫目标、通讯枢纽和内部重点部位。（4）治安管理重点、难点区域和易发案区域。包括举行大型体育比赛、展览、文艺演出等活动的举办地点，案件高发的治安要点，各类重点专业市场，公共复杂场所等。（5）公安机关需要重点监控的其他区域。1.2二级监控点安装部位主要安装在以下地段：（1）乡际出入口防控，包括乡际治安卡点、各乡镇（街道）之间结合地带的道路、路口等。（2）学校、工业园区及所属生活区的出入口、主要路段、公众使用区域。（3）市政公园、旅游景点、文化广场的出入口、主要路段、人流密集区。（4）大型商业区的主要街道、人员密集区、重点建筑出入口、门前广场等人员密集区。（5）公交站台出入口、人行天桥、立交桥底、公路桥、过街隧道出入口等治安复杂场所。（6）机动车辆路面集中停放点，包括：集中停放的路段（小区、公园、医院、大型商场附近，以及运营货车夜间乱停放路段等）、咪表停车路段、露天停车场。（7）重点单位、重要场所如金融单位、旅业单位、娱乐场所、中小型体育场馆、文化场馆、工厂、油站、发电厂、自来水厂、水库、各类专业市场以及高层楼宇等消防重点单位的出入口及周边需要关注的关键部位等。（8）其他需要监控的区域。1.3三级监控点安装部位三级监控点由辖区派出所根据统一的技术指标指导用户开展建设。三级监控点功能：甲方、单位根据“谁受益、谁投资”的原则，按照统一建设标准，自己建设，图像就地存储达三天以上的监控点。2监控点的分类建设方案一级监控点监控图像接入XXX局，在监控中心进行24小时实时监控和录像记录，掌控社会面治安动态，并保证在突发事件发生时，各XXX（市）公安局和市公安局能够调用现场实时图像信息进行指挥和调度。3监控点选点应注意事项1、监控点主要监控目标：主要采用一体化球形摄像机，可以全方位的监控;2、监控安装位置可以多样化：立杆、墙上和电线杆上等借杆方式；3、根据监控点附近夜间光照度情况，采取红外摄像机或者进行相应的补光措施；4、将监控点分类统计。4监控选点踏勘记录表格本次建设的335个监控待现场踏勘和记录整理。3系统组成平度监控系统工程主要由以下几个部分组成： 前端系统前端设计； 监控点取电； 光纤传输系统； 监控专网的建设； 数字监控平台的搭建； 监控中心和派出所监控分中心的建设； 集中存储管理系统； 监控点补光系统建设（可选）。3 .1监控系统前端设计4 .1.1前端监控点组成每个前端监控点都由以下部分组成：(1)前端摄像机(球机)(2)立杆与基础(3)室外设备箱(4)视频光端机(5)前端监控点防雷地接地系统3.1.2监控系统前端系统的环境适应性要求前端设备应具有抗风、抗震、防雷、防雨、防尘、防盐雾、防锈蚀、防变形的功能。摄像机、借杆或立杆、机箱应考虑以下因素：(1)工作温度范围为一10°C60；(2)湿度30%80%；(3)抗震等级8级；(4)台风：12级;(5)电磁干扰W120dB03.1. 3新建前端监控点的摄像机配置和选型采用什么配置取决于监控点的具体情况。本期采用两种摄像机满足不同监控点的需求：(1)本次工程全部采用红外一体化摄像机(335个)；(2)对于红外摄像机效果不理想的监控点，建议采用补光。3.1.4摄像机的技术要求采用的摄像机的技术参数符合城市监控报警联网系统通用技术要求(GA/T792-2008)相关技术要求。3. 1.5监控点立杆和基础(由甲方负责)前端监控点的立杆按实际情况而定，建议部分监控可以利用电力杆、墙壁等周边建筑设施。球机立杆：立杆的要求比较高，高度要求6米左右、管壁厚4MM,挑出3-5米，表面处理采用热镀锌的方式，立杆的外型设计应和周界环境相协调，应设计多种式样供甲方选择；立杆的设计原则符合城市监控报警联网系统通用技术要求(GA/T792-2008)相关技术要求。基础灌筑：基础深度为150Omnl左右；底部直径应三1m；基础中心放入直径50mm的铁管或尼龙管，与过渡害井相连；基础采用商品碎C20灌筑；保养期为十天左右。本次工程所有摄像机安装杆由甲方提供并安装到位。球机立杆示设计图3.1 .6监控点机箱和基础监控点前端采用方形机箱，采取底部进线设计，设计为离地30Omm高度落地安装。箱体防护等级为IP54,防雨防尘，加高加厚底座，加强防腐能力，室外安装，内部用隔板分成上下两层空间，上部主要安放主控制器，下部安装辅助控制器和其它配电及辅助设备。为了保证设备的安全，机箱大门采用天地锁，密封性能卓越，具有很强的防橇性能，机箱门上安装门磁开关和报警喇叭，防盗锁，丝印公安标志和字样,这样就进一步保证了设备的安全。在监控机箱中应设计电源保护装置，即过流过压保护装置，里面放置视频服务器、UPS电源设备、防雷模块、接线端子、光纤终端盒、0NU（即光网络设备）、维修开关和插座。设备箱及箱内设备（包括防雷模块、接线端子、光纤终端盒、ONU等）由甲方提供并安装。机箱外观图3.2 .7监控点防雷和接地前端设备安装于室外，易遭到雷电打击；前端设备的电源一般在现场就近取用，易受雷电波影响产生高压和浪涌电流；如果没有必要的防雷、避雷措施，前端设备的运行将得不到保障，有可能导致一体化摄像机短期内大量损坏，使系统濒于崩溃。为了前端设备能可靠、长久地运行，摄像机杆和前端机箱须接地，接地电阻必须WIOQ。本系统前端监控立杆和监控箱统一防雷接地，并应配置电源、信号和视频三合一防雷模块。本次将新建的335个监控点配置电源、信号和二合一防雷模块，使前端监控点增加防雷功能。接地线由甲方预埋并引入设备箱防雷模块。监控点防雷接地示意图3.2监控点取电要求前端监控点取电不在本次招标范围内，我们对供电提出如下要求：本次建设的监控点建议采用统一供电的方式，供电应稳定可靠，供电电压达到：交流AC220V；频率范围：46HZ-60HZ；电压范围：AC170V到280V；功率要求不小于IKW（包括监控点补光功率）；全天候24小时确保前端设备的供电；要求采用室外供电电缆敷设；走地下标准强电管道；整个供电应当满足稳定可靠、扩展方便、可维护管理等特点。由本次工程甲方负责引监控电源到ONU（即光网络单元）。3.3光纤传输系统建设要求线路前端监控点位视频信号均采用光纤形式接入，并直接汇聚到公安局监控中心，通过统一的监控管理平台，实现信息与资源的统筹调配。为市民发布警情通报，实现在紧急情况下公众的知情权，为城市的公共安全提供强有力的保障。采用的拓朴结构是点对点物理光纤通信租用。本次工程由甲方提供EPON（以太网无源光网络）网络提供通讯传输服务，前端ONU（光网络单元）安装于335台摄像机安装位置设备箱经由光纤传输到ODN（光分路器）、所有ODN单元经由主干光缆连接OLT（即干线终端设备）组成EPON（以太网无源光网络）并与监控中心联网。因视频监控承载网络对网络的上行带宽要求较高,视频监控数据主要由监控点向监控中心传送,单路上行带宽在1.5MB以上,并要求带宽稳定,建议主干网采用环形光网.3. 4监控专网的建设在监控中心配置H3C,48口三层千兆交换机，构建一个监控专用局域网。满足监控数字软件平台和监控管理平台的搭建。监控专网和公安信息网之间用安全隔离网闸设备，实现一个半双工模式：允许公安网访问监控专网，不能从监控专网访问公安网，从而保护公安网的信息安全和文件保密。4. 5监控中心建设在监控中心，我们配置如下：1、配置集中式编码器IPSAN网络存储设备，实现监控中心对前端监控点的集中管理和数字录像。2、配置平台服务器，搭建数字视频共享平台，软件模块包括：1）、系统管理服务器软件：实现对远程数字视频设备的机构、人员、设备、任务、报警、日志等的配置、设备巡检和实时访问权限控制等管理；2）、网关服务软件（预留软件模块与XXX局联网）：采用SIP协议方式，按XXX局要求与上级平台级联；3）、流媒体服务器软件：视频转发管理，网络传输控制管理和内外网交换控制管理，单机最大支持并发转发200路图象；4）、网络存储管理服务器软件：集中存储备份管理被监控设备的实时图像和历史录像，并提供集中检索服务，单机最大支持并发存储200路图象；5）、Web代理服务器软件：为系统管理、流媒体、报警转发、集中存储检索等所有应用服务器提供统一Web访问配置界面，为前端监控设备提供统一远程监视查询B/C访问界面；6）、报警转发服务器软件：为系统管理的监控设备提供报警接收转发服务;7）、视频代理服务器软件:为视频设备提供统一信息获取、转化和代理服务，便于监控中心统一接口管理；8）、监控中心主控软件：C/S架构下的监控中心客户端主控软件，可以在系统管理服务器认证下访问监控所有现场设备；9）、监控中心分控软件：C/S架构下的监控中心客户端分控软件；10）、社会监控资源接入软件模块接口；11）集成接口软件，为以后交通监控如：卡口系统、电子警察系统、雷达测速系统的接入提供接口，实现统一平台管理。3.6派出所分控中心建设在派出所建设二级平台，用来切换浏览监控中心下送的图像。配置交换机和控制电脑，通过数字软件来实现对监控点的管理、监视。（各派出所自行配置）3.7集中存储管理系统社会治安动态视频监控系统的特点之一是图像信息量巨大，需要的存储容量相当可观，要求具有足够的存储空间。目前主要有两种存储方式：DVR硬盘上的分布存储和网络集中存储。分布存储的特点是就近存储，不受网络的影响，通过DVR所携带的硬盘可以组成庞大的存储空间，存储成本低，但管理起来有一定难度，特别是对关键录像资料的快速检索，很难实现。集中存储是利用大容量的存储设备对前端监控视频集中录像保存，特点是非常方便资料的管理的快速检索，但过分依赖于网络，一旦网络故障，将造成不可挽回的损失，成本也非常高，一般用户很难承受。本方案按照招标文件要求，我们采用IPSAN集中存储方式，在监控中心集中录像。3.7.1集中存储主要方式比较集中存储主要有以下集中方式：1、DAS即直接连接存储，采用SCSI或FC技术，将外置存储设备通过连接电缆，直接连接到一台计算机上，数据存储是整个服务器结构的一部分。2、NAS一一即网络附加存储，是一种专业的网络文件服务器，或称为网络直联存储设备，使用NFS或CIFS协议，通过TCP/IP进行文件级访问。3、SAN即存储区域网络，以数据存储为中心的专用存储网络，网络结构可伸缩，可实现存储设备和应用服务器之间数据块级的I/O数据访问。按照所使用的协议和介质，SAN分为FCSAN、IP-SAN,IB-SANo4、IPSAN/NAS在SAN结构下使用的iSCSI协议，作为在IP网络上访问数据块级(Block-level)的新的InternetSCSl标准，在SAN和NAS之间架设了一道桥梁。iSCSI最初是由Cisco和IBM两家公司发起的，之后提交给Internet工程任务组(IETF)将其标准化。融合NAS和SAN的技术。是可在TCP/IP网络发送、接收BlOCk(数据块)级数据的存储服务器。5、IB-SAN(I)InfiniBand是一种宽带I/O结构，它可以提高CPU之间、服务器各设备之间、网络子系统之间的通信速度，性能每秒达到10G/20G。将InfiniBand应用于SAN存储系统，通道连接使用Infiniband标准，则可构建出IOG或者20G带宽的IB-SAN网络。6、各种存储系统的比较如下:类型项目DASNASFCSANIP-SANIB-SAN性能高低高高最高可扩充性低低高高高周边设备SCSI卡以太网卡、以太网交换机光纤通道卡、光纤通道交换机以太网卡、以太网交换机IB通道卡、IB交换机共享能力低高高高高价格低低高低中高市场定位中低高中高高3.7.2本项目集中存储方案设计综合以上的分析，本项目我们采用IP-SAN存储设备，造价比较经济，且容易扩展，按照联网规模、图像格式和需要保存的时间来确定存储设备的容量。通常按照每路码流按1.5M计算，1路Dl格式视频每天15.8GB计算。100路监控图像保存保存1个月以上的图像信息计算，需配置存储容量至少为：156TB。本设计方案配置了XXX公司的DH-ESS3016X,16盘位IPSAN存储网络存储系统3台，总计配置315块IT磁盘阵列专用硬盘。特点：高可靠、扩展性强的网络存储平台：存储系统由SATA磁盘阵列，存储控制器和千兆交换机组成，提高存储系统性能，并将成本降到最低；提高存储系统可靠性：主要节点和主存储设备全部采用冗余链路或RAlD,消除单点故障。增强存储系统扩展能力：在IPSAN架构中，利用网络交换机的桥接作用，无论是增加前台的服务器还是后台的磁盘阵列都非常方便。高性能存储磁盘阵列，拥有强大的数据处理能力。采用存储专用操作系统和存储专用海量数据管理系统专门为数据存储和网络传输进行特殊优化，大大超过了PCserver对繁杂任务的处理性能。使用户在网络上快速存取数据成为可能。跨平台数据共享，支持ISCSl等多种标准化网络协议、支持各种开放UNIX平台、NT平台和MACoS。还支持异构平台对于同一目录和文件的同时读写。IP存储产品在网络的共享和开放环境下，为用户数据提供了安全，可靠的存储空间，确保了数据的安全。基于Web的中文图形管理界面，与平台无关的HTTP协议保证了用户可以在任何支持Web浏览器的平台上对网络中的存储系统进行管理。企业级专业NAS网关提供高性能数据共享服务，由存储设备将存储空间共享给各个节点使用，这样即减轻了应用服务器的负荷又方便了用户对重要数据的管理。不同操作系统的多个节点可同时使用同一存储空间，同时可以通过XXX存储的多链路聚集技术来提高带宽，与后台的SATA磁盘阵列匹配，在实现共享存储空间的同时获得良好的性能。提高存储资源利用率，保护用户投资：无需增加昂贵的FC卡，只需要通过以太网就可以使用存储空间，大大提高系统利用率并降低了系统成本和管理维护费用。提高存储系统稳定性和安全性:选择基于存储专用操作系统的存储系统,不再受到WindOWS平台病毒的威胁，稳定性上也更加可靠。通过存储设备管理软件监控所有节点空间使用情况、权限分配、设备工作状态等，为系统调整和优化提供依据。3.8XXX大屏幕显不系统XXX拼接显示系统以系统工程、信息工程、自动化控制等理论为指导，将国际最卓越的DIDLCD高清晰液晶显示技术、拼接技术、多屏图像处理技术、网络技术等融合为一体，使整套系统成为一个高亮度、高分辨率、高清晰度、高智能化控制、操作先进的大屏幕显示系统。能够很好地与用户监控系统、指挥调度系统、网络信息系统等连接集成，形成一套功能完善、技术先进的交互式信息显示及管理平台。整套系统的硬件、软件设计上已充分考虑到系统的安全性、可靠性、可维护性和可扩展性，存储和处理能力满足远期扩展的要求。显示系统结构示意图天线毫舟RS232TCPPl.nuxBi三三显示屏图示3. 8.1系统显布功能视频信号显示通过直通的视频信号XXXXXX显示屏配备1路标准视频输入接口，可以在不依赖外部控制器的情况下直接输入并在组合屏上以屏幕为单位显示视频图像，图像格式支持NTSC/PAL/SECAM制式。通过显示屏的内置图像处理模块，直通的复合视频信号除了可以单屏显示以外，还可以MXN方式实现任意多屏拼接显示，及全屏显示。计算机和工作站RGB信号显示直通的RGB显示方式XXXXXX显示屏通过RGB输入接口，可以在不依赖外部图像控制器的情况下直接输入并在组合屏上以屏幕为单位显示计算机RGB图像。通过显示屏的内置图像处理模块,直通的RGB信号除了可以单屏显示以外，还可以MXN方式实现任意多屏拼接显示，及全屏显示。高分辨率图像显示DH-DSCON拼接控制器支持高分辨率静态图像及实时GIS,SCADA等直接调用上屏，把全屏作为一个逻辑屏来显示高分辨率的系统应用程序，实现超高分辨率图像显示。且整屏的图像无论大小，清晰度不会丧失。多种信号混合显示XXXLCD液晶拼接显示墙系统通过XXX液晶拼接单元内置图像处理模块和外部RGB、VIDEO矩阵协同配合实现灵活多变的拼接处理功能，具有处理计算机RGB信号及视频信号的同时显示和不同类型信号混合显示的功能。3.8.2系统硬件设备特性及技术规格DID液晶显示屏特性高亮度与TV和PC液晶屏相比，DlD液晶屏拥有更高的亮度。TV或PC液晶屏的亮度一般只有250300cdm2(20.1,)和400500cdm2(26"),而DID液晶屏的亮度可以达到300500cdm2(20.,)和700800cdm2(26z,)。普通液晶屏亮度DlD液晶屏亮度高对比度DID液晶屏具有1000：1(<=20.1w)2000：1(26,)对比度，比传统PC或TV液晶屏要高出一倍以上。普通液晶屏对比度DID液晶屏对比度更好的彩色饱和度目前普通LCD和CRT的彩色饱和度只有72%,而DIDLCD可以达到92%的高彩色饱和度，这得益于DID新开发的色彩校准技术，通过这个技术，除了对静止画面进行色彩校准外，还能对动态画面进行色彩的校准，这样才能确保画面输出的精确和稳定。普通液晶屏饱和度DID液晶屏饱和度更宽的视角PVA(PatternedVerticalAlignment)技术即“图像垂直调整技术”，利用这种技术，可视角度可达双170°以上(横向和纵向)。0WI普通液晶屏DlD液晶屏可靠性更好普通液晶屏为电视，PC显示器设计，不支持日夜连续使用；DlD液晶屏为监视器、广告牌设计，支持在公众场合日夜连续使用。纯平面显示LCD是平板显示设备的代表，是真正的纯平显示器，完全无曲率大画面，无变形失真。亮度均匀，影像稳定不闪烁由于LCD每一个点在接收到信号后就一直保持那种色彩和亮度，而不像CRT那样需要不断刷新亮点。因此，LCD亮度均匀、画质高而且绝对不会闪烁。120HZ倍频刷新频率120Hz倍频液晶显示技术，能有效解决图像快速运动过程中的拖尾和模糊,增强图像的清晰度和对比度，使画面更清澈，人眼长时间观看也不易疲劳。更长使用寿命普通的NB、PC及TV使用的LCD液晶屏其背光源的使用寿命为1万至3万小时，而DIDLCD液晶屏背光源的使用寿命均可达5万小时以上，这就确保了拼接幕墙使用的每片液晶屏在长时间使用后的亮度、对比度和色度的一致性并且确保幕墙的使用寿命不低于5万小时。超薄窄边设计DID液晶屏在拥有超大显示面积的同时，还有厚度薄，重量轻等优势，可以方便地拼接、安装。一般46英寸的DIDLCD,其重量只有28KG,厚度只有99mm,拼接专用的液晶屏，其优秀的窄边设计，使其边缘只有IL5mm,相对于46寸的大屏幕来说，这么小的边缘不影响幕墙的整体显示效果。XXX-460UTBDID面板液晶显示器参数型号XXX460UTB屏幕尺寸46英寸屏幕长宽比16：9分辨率1366x768点距(mm)0.7455（三）X0.7455(V)响应时间8ms色彩16.7M亮度700cdm2对比度3000:1色温10000K可视角度(H/V)178/178度显示物理拼缝7.3mm物理尺寸(mm)1025.7(W)X579.8（三）X249(D)电源AC100240V,5060Hz功率300W(正常工作状态)电源管理VESADPMS使用寿命>50000小时输入接口VGAD-Sub15pVIDEOBNC*1YPbPrBNC*3RS232RJ-45输出接口VIDEOBNC*1RS232D-Sub9p维护方式后维护工作温度140（建议工作温度:20±15）工作湿度1085%（建议工作湿度:65%±20%）,无凝结工作压力8001114hPa（海拔高度：0200Om）信号支持VGA支持数字信号至SXGA75Hz,模式见表AComponentVideoYPbPr模式：480I480P,576I576P,720P,10801,1080PRGB-SOG/RGB+SYNC：模式见表AVideoVideol,Video2输入输出多色彩系统表A模式640x480,800x600,1024x768,1280X1024,1440x900,1680x1050,1920x1080H.sync30-90KHzV.sync50-75KHzXXX的46英寸XXX-460UTB超窄边框液晶显示单元的优越性在于其超窄的边框框，非常有利于拼接成任意尺寸的显示器满足用户的需求。目前LCD显示器的最大尺寸大致在100英寸左右，而通过拼接多面46英寸XXX-460UTB显示单元,就可以满足用户在广告、控制室等有用到任意尺寸大屏幕显示需求的区域。大多液晶显示单元的边框都在（50mm）,不太适合于多屏拼接的使用。而XXX的46英寸XXX-460UTB显示单元的边框只有7.3mm,比普通液晶显示单元的边框窄90队而比以前推出的窄边显示器边框要窄75虬产品特点7.3mm超窄双边拼缝700cdtf高亮度3000:1高对比度178°水平/垂直视角5至10万小时
