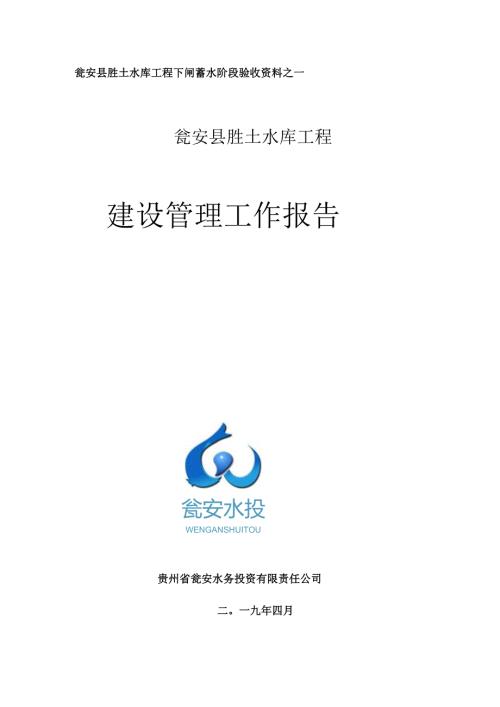

瓮安县胜土水库工程下闸蓄水阶段验收资料之一瓮安县胜土水库工程建设管理工作报告瓮安水投WENGANSHUITOU贵州省瓮安水务投资有限责任公司二。一九年四月审定:审核:编写:目录1工程概况11.1工程位置1L2立项、可研、初设等文件的批复11.3 工程建设任务及设计标准11.4 主要技术特性指标31.5 工程主要建设内容71.6 工程布置91.7 工程投资101.8 主要工程量和总工期132工程建设简况132.1 施工准备132.2 工程施工分标情况及参建单位142.3 工程开工报告及批复152.4 主要工程开完工时间192.4.1 取水兼导流放空隧洞192.4.2 大坝枢纽工程192.4.3 溢洪道工程202.4.4 金属结构工程202.5 主要工程施工概述212.5.1 基础开才史212.5.2 坝体填筑或面板浇筑222.5.4 金结工程402.5.5 工程监测432.6 主要设计变更752.7 重大技术问题处理762.8 施工前防汛度汛763专项工程及工作773.1 征地补偿和移民安置773.2 环境保护工程773.3 水土保持设施793.4 工程建设档案794项目管理794.1 机构设置和工作情况794.2 主要项目招标过程804.3 工程概算及投资计划完成情况804.3.1 批准概算与实际执行情况804.3.2 年度计划安排814.3.3 投资来源、资金到位及完成情况814.4 合同管理814.5 材料及设备供应824.6 资金管理与合同价款结算825工程质量825.1工程质量管理体系和质量监督8253质量控制与检测845.4 质量事故处理情况865.5 质量等级评定866安全生产与文明工程886.1安全生产887.2文明施工917工程验收937.1 单位工程验收937.2 阶段验收937.3 专项验收948下闸蓄水949历次验收、鉴定遗留问题处理情况9410工程运行管理情况9410.1 管理机构、人员和经费情况9410.2 工程移交9411工程初期运行及效益9511.1 工程初期运行情况9511.2 工程初期运行效益9512结论与建议9512.1 与下闸蓄水阶段验收有关的工程项目完成情况9512.2 工程建设质量情况9612.3 与蓄水有关的其他专项工作完成情况979813附件1工程概况1.1 工程位置胜土水库工程位于贵州省瓮安县城南部的平定营镇境内，坝址位于白岩河下游河段，距河口690m。白岩河为雍阳河的一级支流，瓮安河的二级支流，属于长江流域乌江水系。胜土水库坝址距瓮安县城12km,距平定营镇政府所在地1.5km。距县级公路约0.5km,交通较为便利。1.2 立项、可研、初设等文件的批复（1）项目立项2014年3月24日，黔南州发改委以“关于瓮安县胜土水库工程项目建议书的批复”（黔南发改农经（2014）77号）同意胜土水库工程立项兴建。（2）可行性研究报告批复2014年12月16日，黔南州发改委以“关于瓮安县胜土水库工程可行性研究报告的批复”（黔南发改农经（2014）508号）批准了工程可研报告。（3）初步设计批复2015年6月1日，黔南州发改委以“关于瓮安县胜土水库初步设计的批复”（黔南发改投资（2015）228号）批准了工程初步设计报告，同意工程建设。1.3 工程建设任务及设计标准1、工程建设任务胜土水库工程任务为供水和灌溉，其中供水包括集镇供水、农村人畜饮水和工业用水。工程建设后，年供水量为570.4万r将解决平定营镇、瓮水办3个村（社区）共计44667人的饮水（设计人口）、8家企业的供水及5883亩耕地（其中水田4428亩，旱地1455亩）灌溉用水。2、设计标准（1）工程等别和洪水标准胜土水库工程的主要任务是供水和灌溉。设计水平年（2020年）解决集镇人口23649人,农村21018人，8家企业供水及5883亩耕地灌溉用水。多年平均供水量570.4万11其中人饮供水341.9万工业供水37.1万n?,灌溉用水191.4万11水库正常蓄水位1143.00m,相应库容422万m:水库总库容515万11大坝为混凝土面板堆石坝，最大坝高为45.5m。水库总库容大于100万n?而小于1000万m3,根据水利水电工程等级划分及洪水标准（SL252-2000）及防洪标准（GB50201-94）规定，该水库为小（1）型，工程等别为IV等。1）枢纽工程胜土水库枢纽工程主要建筑物由拦河坝、溢洪道、放空兼取水隧洞等建筑物组成。主要建筑物大坝为4级建筑物，其它主要建筑物溢洪道、消能防冲建筑物、取水口和取水隧洞为4级建筑物。永久性次要建筑物按5级建筑物设计，临时建筑物按5级建筑物设计。永久性建筑物边坡抗滑稳定安全标准为4级；消能防冲、临时性建筑物边坡抗滑稳定安全标准为5级。挡水大坝（面板堆石坝）、泄水建筑物及取水建筑物洪水标准：设计洪水重现期30年，校核洪水重现期300年。消能防冲洪水标准：重现期20年。大坝施工期导流洪水标准：重现期5年。临时度汛洪水标准：重现期20年。2)提水泵站泵站提水流量00928113s,装机功率60kW(l用1备)，根据水利水电工程等级划分及洪水标准(SL252-2017)、防洪标准(GB50201-2014)和泵站设计规范(GB50265-2010)的规定，泵站洪水标准：设计洪水重现期20年，校核洪水重现期50年。3)输水建筑物等别及洪水标准胜土水库工程的主要任务为供水和灌溉，其中供水包括集镇供水、农村人畜饮水和工业用水及5883亩灌溉用水。胜土水库灌区规模为小型灌区，灌区主要建筑物输水管道按4级建筑物设计，洪水标准采用10年一遇设计，校核洪水重现期30年。1.4 主要技术特性指标详见工程特性表胜土水库工程特性表表1.4-1序号名称单位数量备注水文1流域面积全流域km217.65工程坝址以上km217.332利用的水文系列年限年52瓮安气象站(19612013年)3多年平均年径流量万m38484代表性流量多年平均流量m3s0.27调查历史最大流量m3s96.1正常运用(设计)洪水标准P相应流量%3.33m3s83.2序号名称单位数量备注非常运用（校核）洪水标准P相应流量%0.33m3s141施工导流标准P相应流量%20m3s745洪量设计最大洪量（24d）万m33300.33%校核最大洪量（24d）万m32193.33%6泥沙多年平均悬移质年输沙量万t0.5多年平均悬移质输沙模数tkm2350多年平均推移质年输沙量万t0.013二工程规模1水库校核洪水位（P=0.33%）m1145.32设计洪水位（P=3.33%）m1144.63正常蓄水位m1143.00死水位m1113.0050年淤沙高程m1108.27总库容（最高洪水位以下库容）万m3515调节库容（正常蓄水位至死水位）万m3422.7死库容（死水位以下）万m319.3正常蓄水位时水库面积km20.313回水长度km1.6库容系数%49.79调节特性多年调节水量利用系数（未考虑生态流量）%67.2下放环境水（多年平均流量10%）万m3a84.9校核洪水位时最大泄量（0.33%）m3s110相应下游水位m1102.52设计洪水位时最大泄量（3.3%）m3s62.4相应下游水位m1101.83P=95%的集镇、农村和企业供水量万379.0序号名称单位数量备注m3aP=80%的灌溉供水量万m3a191.4总供水量万m3a570.4三淹没损失及工程永久占地1淹没耕地(P=20%)亩308.952淹没区林木亩27.553工程建设征地耕田亩75.78四主要建筑物及设备1挡水建筑物型式面板堆石坝地震动参数设计值g0.05地震基本烈度Vl度抗震设计烈度6坝顶高程m1145.50最大坝高m45.5坝顶长度m214坝顶宽m52泄水建筑物右岸边溢洪道型式开敞式溢洪道堰顶高程m1143.00进口净宽m152孔最大单宽流量m3sm7.3消能方式底流消能下游设计消能流量(P=5%)m3s55.13取水建筑物设计引用流量m3s0.506取水口底板高程m1111.00放水设施塔式取水，平面闸门控制4泵站工程设计洪水标准%10校核洪水标准%3.3序号名称单位数量备注泵站设计流量m3s0.0928设计提水扬程m18.3总装机kW60泵站地面高程m单机额定流量m3h334.15管线长度（包含支管、引水管）m11022.22五施工1主体工程数量土石方开挖万m3338649块石填筑万r?401873混凝土和钢筋混凝土万m359611灌浆进尺m1487742主要建筑材料数量水泥t23300钢材t2537钢材含钢筋、锚筋、锚杆3所需劳动力总工日万工日35.9高峰工人数人4676施工导流方式一次拦断、涵管导流导流标准%207施工期限筹建期月6准备期月9主体工程施工期月20完建期月1总工期月30六经济指标1工程部分投资建筑工程万元11747.61机电设备及安装工程万元324.11序号名称单位数量备注金属结构设备及安装工程万元1193.48临时工程万元1165.92独立费用万元2992.66静态总投资万元18817.70其中：基本预备费万元1393.92建设征地移民补偿静态总投资万元3964.23其中：基本预备费万元263.123环境保护工程静态总投资万元194.994水土保持工程静态总投资万元502.255投资合计静态总投资万元18817.70其中：基本预备费万元1393.9总投资万元23479.17七综合利用经济指标水库单位库容投资（总投资除以总库容）元/m345.59单位供水量投资（总投资除以供水量）元/m341.16经济内部收益率%8.39经济净现值万元868.75国民经济投资回收期年12.41.5 工程主要建设内容胜土水库工程主要建筑物为混凝土面板堆石坝、右岸开敞式溢洪道、左岸取水兼导流放空孔、输水管道等建筑物组成。大坝为混凝土面板堆石坝，坝顶高程1145.50m,最大坝高45.5m,坝顶净宽6m,坝顶轴线长214m,坝顶上游设防浪墙，防浪墙顶高程1146.70m,下游设计防护栏杆。上、下游坝坡均为1:1.4。混凝土趾板布置于弱风化岩体中上部，宽4.0m,厚0.4m,底部高程为Iloo.00m0混凝土面板厚度为等厚04m,面板上游依次为盖重区（顶部高程1113.00m,顶部水平宽度2.5m）；铺盖区（顶部高程IlI3.00m,顶部水平宽度2.5m）,面板下游依次为垫层区（水平宽度3.0m）、过渡区（水平宽度3.5m）、主次堆石区及下游块石护坡（目前已变更为预制块护坡）。开敞式溢洪道布置于坝体右岸，为正槽式溢洪道，由引渠段、溢流控制段、泄槽段和底流消能段四部分组成，其中引渠段底板高程为1141.00m,进口呈喇叭口扩散，轴线长度51.0m,引渠底板为0.3m厚混凝土板；控制段长6.7m,溢流表孔设两孔，总净宽15m,为表孔不设闸门。堰顶高程与正常蓄水位等高，为1143.OOm,溢流堰基础高程为1139.50m,采用WES型堰，堰面曲线与泄槽段连接；泄槽宽度16m,采用矩形断面，长150.30mo根据地形情况，为减少溢洪道开挖量，泄槽采用1：3.0坡比开挖，一坡到底；出口采用底流消能方式，泄槽后接消力池，底板高程1099.OOm,池深2.Om,池长18m。取水口布置在大坝上游左岸，为岸塔式取水口，由拦污栅、喇叭口、闸门井，通气孔、渐变段及交通桥等建筑物组成。取水塔进口底板高程1111.0OnI,闸门井筒顶部高程1145.50m,高34.50m,在取水口设置工作闸门及拦污栅各一扇，工作闸门孔口尺寸（宽X高）LOX1.0m,拦污栅孔口尺寸（宽X高）2.0X1.5m。闸门后设进人竖井，闸门井其后为渐变段断面尺寸由IXlnI（宽义高）方形变至内径为（I）100OnlnI的圆形断面，渐变段长15m与放空管相接，管径（I）100OnIn1。放空兼取水管兼顾生态放水功能，年生态放水量为84.9万n?/a。输水线路经取水管引出后向西北方向布置。供水管材为球墨铸铁管和PE管，主管管径由70Omm渐变为600mm,供水主管长9516.04m,设计引用流量0.5018m3s,管内流速处于0.87L30ms之间。进水口水位（水库死水位）为IlI3.00m,出水口管道中心高程1074.30m,管内水流自流可利用的重力水头为38.70m,总水头损失为26.28m,管末富余水头12.42m,满足重力输水条件。1.6 工程布置工程总体布置为：混凝土面板堆石坝+右岸开敞式溢洪道+左岸取水放空管（导流洞改建）+右岸输水管线。1、碎面板堆石坝布置大坝轴线方位NE53。02'24，坝顶高程1145.5Onb最大坝高45.5m,坝顶宽度6m,坝顶长约214.OOm,坝顶上游设防浪墙，防浪墙顶高程1146.70m,下游设计防护栏杆。上、下游坝坡均为1:1.4。混凝土趾板布置于弱风化岩体中上部，宽4.0m,厚0.411,底部高程为1100.OOmo趾板以上边坡按永久边坡进行喷锚支护：系统锚杆25锚杆，L=4.5m,间、排距3m；喷混凝土C20厚IOenI,挂网钢筋66.520X20o趾板及趾板下游水平防渗段范围内进行固结灌浆和喷锚支护。在趾板基础布置两排固结灌浆孔，间、排距为3m,河床段孔深8m,岸坡段孔深5mo在趾板下游水平防渗段布置两排固结灌浆孔，间、排距3m,河床段孔深8m,岸坡段孔深5m。趾板基础布置锚杆，河床段趾板设25锚杆，L=4.5m,间、排距3m；河床段趾板下游水平防渗段、岸坡段趾板及其下游水平防渗段设中25锚杆，L=4.5m,间、排距2m。混凝土面板面板等厚0.4m,面板共分20块（初设阶段为19块）,单块宽度8.0412m0面板上游依次为盖重区（顶部高程1113.00m,顶部水平宽度2.5m）；铺盖区（顶部高程1113.00m,水平宽度2.5m）,面板下游依次为垫层区（水平宽度3m）、过渡区（水平宽度3.5m）、主次堆石区及下游块石护坡（目前已变更成预制块护坡）。趾板与面板间设周边缝一条，面板间设垂直缝19条，面板与防浪墙间设变形缝一条，防浪墙间设伸缩缝19条。各缝间均设有止水设施。2、溢洪道布置采用右岸正槽式溢洪道，分两孔布置，每孔净宽7.5m,边墩及中墩厚度1m,堰顶高程1143.00m,表孔不设闸门。溢流堰型式采用WES实用堰，泄槽采用矩形断面，底坡坡度为1:3,宽16m,出口采用底流消能。3、取水建筑物布置取水口布置采用导流与放空取水建筑物采用永临结合，导流洞经后期改造后在洞内布置取水管，经隧洞穿出后，引至隧洞出口阀门室，阀门室净空尺寸为5X5m°管道兼放空、供水、下放生态流量，在放空管上设置叉管接供水主管与生态流量管，其中供水主管管径MOOnIn1,生态流量管管径lOO11n0放空管出口设置直径lOOO1111闸阀。4、输水建筑物布置输水线路经取水管引出后向西北方向布置。供水管材为球墨铸铁管和PE管，管径由70OnInI渐变为30Onb供水主管长9516.04m,设计引用流量0.5018113s,管内流速处于0.87L3011s之间。1.7 工程投资初设概算审定工程总投资为23479.17万元，其中建筑工程费11747.61万元，机电设备及安装工程费324.11万元，金属结构及安装工程费1193.48万元，施工临时工程费1165.92万元，独立费用2992.66万元；征地及移民安置费用3964.23万元；环境保护和水土保持工程697.24万元。工程项目概算总表详见1.71。工程项目概算总表表1.71单位：万元编号工程或费用名称建安工程费设备购置费独立费用合计占一至五部分I工程部分18817.700.80第一部分建筑工程11747.6111747.610.50*挡水工程7702.997702.99二泄洪工程2305.882305.88三引水工程922.08922.08四供水工程485.18485.18五交通工程81.0081.00六房屋建筑工程41.4041.40七供电线路工程31.5031.50八其他建筑工程177.58177.58第二部分：机电设备及安装工程52.52271.59324.110.01*泵站设备及安装工程8.0667.0675.12二公用设备及安装工程44.46204.53248.99第三部分：金属结构设备及安装工程1037.46156.021193.480.05*引水工程128.91142.11271.02二供水工程908.55908.55第四部分临时工程1165.921165.92*围堰工程24.1324.13二临时交通工程360.75360.75三施工临时房屋工程288.34288.34四临时度汛措施费39.2439.24五施工临时供电工程45.6045.60六其他临时工程407.87407.87第五部分：独立费用2992.662992.660.13*项目前期工作费238.00238.00二建设管理费375.07375.07三招标业务费49.6949.69四项目经济技术服务费95.1595.15五工程建设监理费346.30346.30六生产准备费98.8898.88七科研勘测设计费1717.421717.42八其他费用72.1672.16编号工程或费用名称建安工程费设备购置费独立费用合计占一至五部分第一至第五部分合计14003.52427.612992.6617423.790.74基本预备费1393.90静态总投资18817.70工程部分静态总投资18817.70II专项部分4661.470.20第一部分水库工程建设征地移民投资3964.23*农村移民补偿费2176.42二专业项目复建补偿费109.88三库底清理费18.81四其他费用370.19五有关税费1025.90基本预备费263.12建设征地移民安置静态总投资3964.23第二部分水土保持工程502.25"工程措施314.00二植物措施26.00三施工临时工程46.40四独立费用86.96一至四部分合计473.36基本预备费3%14.44五水土保持设施补偿费14.69静态总投资502.25主体工程已有水土保持投资0.00方案新增水土保持投资0.00第三部分环境保护工程194.99*环境保护措施费29.80二环境监测措施费32.30三环境仪器设备及安装7.80四环境保护临时措施63.10五环境保护独立费47.65一至五部分合计180.65基本预备费5%14.44编号工程或费用名称建安工程费设备购置费独立费用合计占一至五部分静态总投资194.99专项部分静态总投资4661.4711I工程总投资23479.171001.8 主要工程量和总工期2015年6月1日，黔南州发改委以“关于瓮安县胜土水库初步设计的批复”（黔南发改投资2015）228号）批准了工程初步设计报告，总工期为30个月。批复总投资为23479.17万元。主要工程量：土石方开挖30755411）3、土石方填筑39128811）3、混凝土53679、钢筋制安1579t、灌浆7609411（包含固结及帷幕灌浆）。2工程建设简况2.1 施工准备本工程于2014年3月24日项目立项，2014年12月16日可行性研究报告批复，2015年6月1日初步设计批复；2015年10月30日监理标开标,于2015年11月25日签订合同；2015年12月10日施工总承包标开标，并于2016年1月8日签订合同。于2016年1月9日报黔南州水务局申请胜土水库工程开工备案，并同意胜土水库工程开工备案。2.2 工程施工分标情况及参建单位瓮安县胜土水库工程施工分一个标段，为瓮安县胜土水库工程施工总承包标，中标单位是重庆市渝万建设集团有限公司。2.3 工程开工报告及批复跚髓林务/做题颂婶瓮水投司呈201602号签发人：于斌贵州省瓮安水务投资仃限贡任公司关卜瓮安县胜上水库工程JF工申请的报瓮安县水务局：我公司负责建设的瓮安县胜士水库工程已于2015年6月1日获得初步设计批变，监理及施工招标已经完成并签订合同，建设所需主要设备及材料来源已经落实，征地移民满足施工要求，已完成三通一平工作9质量监督单位已经确定,并办理相关手续，资金来源已经落实，项目法人已经设立，管理规章制度全部健全，法人代表及其他人员已经到位.目前所有开工准备工作已完成具备开工条件.特申请瓮安县胜士水库工程开工建设.附：瓮安县胜上水库工程开工申请报名瓮安县胜土水库工程开工申请报告贵州省瓮20艮责任公司9日目录1工程概况12项目法人的机构和人员情况”23可行性研究、初步设计文件批复情况24供图协议签订及施匚详图供图情况35投责落实和资金到位情况36质量安全监督手续办理情况47工程监理单位、施T单位招标和合同签订情况48征地移民工程完成情况49施工准备完成情况和主要设备材料采购精况5的件一，彩安县胜土水库L程开二申i?f报告表6附件二：提供资料清单9建设工程用地批求情况征地、拆迁和施工场地“四通一平”等准备情况住安县国土资源局20M年9H29口4关于对黄安县胜土木库工理就设项目用地被审的初审怠兄（黄旧土皆星2。14？68号）,工程用地报处事宜正在与相关单位洽谈，损与工程贰设同步进行，井后工程.皮工验收前完成全部土地手续办理.征他，拆迁：库区、大胴根留区（大坝.溢洪道、导流词，普区等）、料场区、施工烫路等征地朴供巴基本完成；房屋及附属设施，零星树木、坟墓及个人实物等已清点完毕；。三通一平”淮各带况：左用上现公路及施工临时便道基本完成，关成泥结石公路2.5k。；完成大加左岸场地平馨近3Q00w窿管都租赁房屋已具备况将办公条件；IoN供电级珞及受压器设番巳安装到位.项目法人申报意见水行政部门审批意见项目法人签署申报意见,单位水行政部门笛野审批总见;pJ,fc2.4 主要工程开完工时间胜土水库工程于2016年1月10日正式开工，2016年10月19日通过1124m以下征地移民及库底清理验收，2016年10月25日通过导截流阶段验收，2016年11月3日完成大坝及溢洪道基础验收，2017年5月13日大坝封顶，2018年3月6日完成114311以下征地移民及库底清理验收。2.4.1 取水兼导流放空隧洞1、取水兼导流放空隧洞于2016年1月11日开始开挖，并于2016年8月17日全线贯通，具备过流条件。2、取水塔于2016年3月30日开始底板硅施工，于2016年9月20日完成取水塔1145.50m以下硅浇筑。2018年3月18日完成金属结构安装。2018年4月20日完成二期混凝土的浇筑及启闭机的安装。2.4.2 大坝枢纽工程(1)大坝基础于2016年1月14日开始开挖，2016年3月30日完成坝肩及坝基开挖。(2)2016年4月至10月进行趾板二次定性及趾板地质缺陷处理。2016年10月25日通过截流验收，2016年11月3日通过大坝基础验收。(3) 2016年11月14日开始进行趾板碎浇筑，2016年12月15日开始大坝填筑，2017年6月1日完成趾板碎浇筑，2017年5月13日大坝封顶(1144.36)o(4) 2017年10月30日开始大坝碎面板施工，2017年12月24日完成碎面板施工。(5) 2018年3月8日开始大坝面板分缝止水施工，2018年4月17日完成分缝止水施工。(6)防浪墙及坝顶结构于2018年3月17日开始施工，于2018年4月4日完工。(7)大坝上游盖重于2018年4月25日开始回填，于2018年5月7日完成盖重回填。(8)大坝帷幕灌浆于2016年7月12日开始进行施工，于2018年8月19日全部完成。(9)趾板固结灌浆于2017年3月1日开始进行施工，2017年10月18日全部完成。(10)大坝下游预制块护坡于2017年7月20日开始铺设，2018年4月30日完成。2.4.3 溢洪道工程(1)溢洪道于2016年1月15日开始基础开挖及边坡支护，2016年9月6日完成施工。(2)溢洪道混凝土浇筑于2017年1月8日开始施工，于2018月4月3日完成，具备过水条件。2.4.4 金属结构工程工程金属结构主要涉及取水塔拦污栅、闸门及其埋件和取水兼放空管(dnlOOO螺旋焊管)，该工作委托贵阳蓝宇水工设备厂进行施工。取水口拦污栅、事故闸门埋件安装工程于2018年2月26日开工，2018年3月20日全部完工；取水口拦污栅、事故闸门栅体、门体安装工程于2018年4月2日开工，2018年4月20日全部完工；引水钢管安装于2018年3月20日开工，2018年4月20日完成封堵段的安装。经调试，拦污栅、闸门及启闭机运行正常，安装质量合格。2.5 主要工程施工概述2.5.1 基础开挖2.5.1.1、大坝土石方开挖土方开挖采用至上而下分层进行，分层厚度控制在23m,采用神钢330挖机挖装,20t自卸汽车运输至渣场堆放。大坝采用至上而下分层进行，分层厚度控制在Ionl左右，采用YQlOOB型轻便潜孔钻造孔，非电爆破，设计边线采用光面爆破控制，建基面预留2m保护层采用手风钻开挖。出渣采用CAT330挖机挖装，20t自卸汽车运输至渣场堆放。趾板部位的石方开挖采用手风钻钻孔爆破，分层厚度不大于3m,趾板基础预留2m保护层，保护层建基面上1.5m以内的基础面保护层，采用手风钻逐层钻孔装药，浅孔密布方式爆破，每层孔深不超过50cm,火花起爆,则其药卷直径不得大于32mm（散装炸药加工直径不得大于36mm）,最后一层炮孔孔底高程可钻至建基面终孔。对于软弱、破碎岩基，则最后一层留足30cm的撬挖层进行人工或风镐撬挖；趾板保护层上面一层开挖厚度按不大于1.5m控制。2.5. 1.2取水洞、导流洞开挖隧洞断面面积小，工期紧，施工通风及施工方法是关键，施工中主要从以下几方面进行施工：(1)导流洞施工分区域进行，先进行进、出口的开挖施工，然后同时从进、出口两个工作往洞内开挖。(2)导流洞采用人工手风钻全断面开挖，2方装载机自洞内将石渣运至洞外装20T自卸车出渣。(3)导流洞通风通过布置在洞口位置的2*5KW轴流通风机进行，确保通风的需求。(4)遇不良地质情况时，及时向监理工程师汇报，并采取相应的措施进行支护处理，确保施工及工程安全。2.5.1.3溢洪道基础开挖土方开挖采用至上而下分层进行，分层厚度控制在2311,采用神钢330挖机挖装，20t自卸汽车运输至渣场堆放。石方开挖采用至上而下分层进行，分层厚度控制在5m左右，采用YQloOB型轻便潜孔钻造孔，非电爆破，设计边线采用光面爆破控制，建基面预留2m保护层采用手风钻开挖。出渣采用神钢330挖机挖装，20t自卸汽车运输至渣场堆放。2.5.2坝体填筑或面板浇筑2.5.2.1坝体填筑施工工艺由上游至下游分别为0.4m厚面板混凝土、C5挤压边墙碎，水平3m宽垫层料、水平3m宽过渡料、主堆石料、次堆石料；下游砂碎石垫层厚0.15m、0.12m厚C20预制块护坡。D填筑方案根据现场施工情况，以及计划的填筑强度及填筑时间安排决定采用全断面填筑的方法施工。在具体实施过程中先进行坝轴线以下范围内开挖清基，验收后达到要求后，从下游先进行填筑，在坝轴线附近填筑时采用台阶收坡法施工，台阶预留宽度2m,以便搭接，在填至一定高程后即暂停回填。与此同时进行河床趾板碎的浇筑；河床部分趾板碎完成后及进行坝轴线以上回填,回填到与坝轴线以下相同高度后，整个坝体再同时上升。2）填筑质量控制大坝填筑质量的好坏，原材料的开采加工是关键，为了保证填筑质量,对过渡料、主堆石料采取分料场开采堆放、对垫层料设置专门加工场的生产，将质量较好的石料用作主堆石，对超径大块石用解炮解小后再上坝，坚持不合格的料不准上坝，在料场按技术指标取样检测，优化爆破参数，坚持质量从源头抓起，将主要质量隐患控制在坝外。根据交通条件及上坝强度要求，采用以12t自卸汽车为主运料上坝。垫层料采用后退法卸料，用挖掘机大致整平后再用人工平整，这样可有效改善堆料分离情况；其余粒径较大的料均采用进占法卸料，推土机整平。碾压方向均平行于坝轴线，振动碾碾压采用进退错距法，每次错距20cm30cm,铺料时允许垫层料超压过渡料，过渡料超压主堆石料，不允许主堆石料超压过渡料，过渡料超压垫层料。为便于与岸坡很好接触，坝轴线以上左右岸坡边缘接触带分别填筑2.Om宽的垫层料，在振动碾无法碾压到位的岸坡边角地带，用1.8T微型振动碾或石夯充分碾压夯实。保证了坝体与岸坡边缘填筑密实。23在结合处易形成大块石集中，为保证结合部位的质量，用反铲将集中大块石挖运至堆石区进行处理，并在结合部位适当增加碾压遍数，以保证结合部位的“搭接”质量。大坝上游坡面采用挤压边墙碎技术，其具体施工程序和方法：在每填筑一层垫层料之前，将下一层（已填筑）垫层料碾压整平，定位画线后用边墙挤压机制作出一个高40Cnl的低强度、低弹性模量、半透水性的混凝土边墙，待其达到一定的龄期（24小时），并具有一定强度后，在其下游侧按设计要求铺填垫层料，挖掘机
