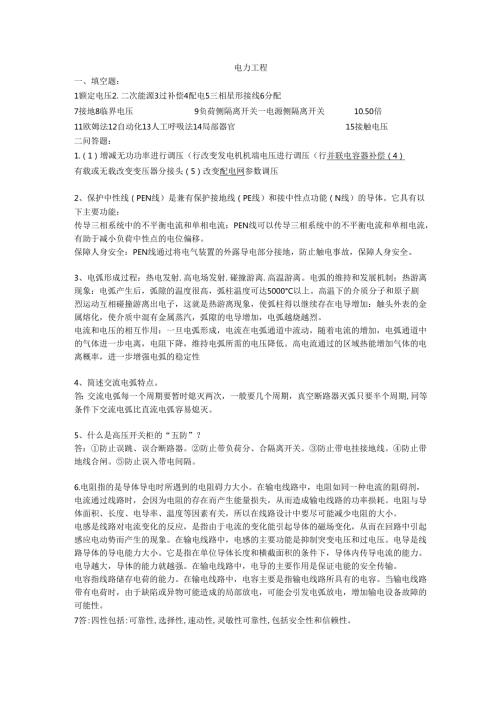

石大电力工程期末复习题及参考答案.docx

电力工程一、填空题：1额定电压2.二次能源3过补偿4配电5三相星形接线6分配7接地8临界电压9负荷侧隔离开关一电源侧隔离开关10.50倍11欧姆法12自动化13人工呼吸法14局部器官15接触电压二问答题：1.（1）增减无功功率进行调压（行改变发电机机端电压进行调压（行并联电容器补偿（4）有载或无载改变变压器分接头（5）改变配电网参数调压2、保护中性线（PEN线）是兼有保护接地线（PE线）和接中性点功能（N线）的导体。它具有以下主要功能：传导三相系统中的不平衡电流和单相电流：PEN线可以传导三相系统中的不平衡电流和单相电流，有助于减小负荷中性点的电位偏移。保障人身安全：PEN线通过将电气装置的外露导电部分接地，防止触电事故，保障人身安全。3、电弧形成过程：热电发射.高电场发射.碰撞游离.高温游离。电弧的维持和发展机制：热游离现象：电弧产生后，弧隙的温度很高，弧柱温度可达5000°C以上。高温下的介质分子和原子剧烈运动互相碰撞游离出电子，这就是热游离现象，使弧柱得以继续存在电导增加：触头外表的金属熔化，使介质中混有金属蒸汽，弧隙的电导增加，电弧越烧越烈。电流和电压的相互作用：一旦电弧形成，电流在电弧通道中流动，随着电流的增加，电弧通道中的气体进一步电离，电阻下降，维持电弧所需的电压降低。高电流通过的区域热能增加气体的电离概率，进一步增强电弧的稳定性4、简述交流电弧特点。答：交流电弧每一个周期要暂时熄灭两次，一般要几个周期，真空断路器灭弧只要半个周期,同等条件下交流电弧比直流电弧容易熄灭。5、什么是高压开关柜的“五防”？答：防止误跳、误合断路器。防止带负荷分、合隔离开关。防止带电挂接地线。防止带地线合闸。防止误入带电间隔。6.电阻指的是导体导电时所遇到的电阻碍力大小。在输电线路中，电阻如同一种电流的阻碍剂，电流通过线路时，会因为电阻的存在而产生能量损失，从而造成输电线路的功率损耗。电阻与导体面积、长度、电导率、温度等因素有关，所以在线路设计中要尽可能减少电阻的大小。电感是线路对电流变化的反应，是指由于电流的变化能引起导体的磁场变化，从而在回路中引起感应电动势而产生的现象。在输电线路中，电感的主要功能是抑制突变电压和过电压。电导是线路导体的导电能力大小。它是指在单位导体长度和横截面积的条件下，导体内传导电流的能力。电导越大，导体的能力就越强。在输电线路中，电导的主要作用是保证电能的安全传输。电容指线路储存电荷的能力。在输电线路中，电容主要是指输电线路所具有的电容。当输电线路带有电荷时，由于缺陷或异物可能造成的局部放电，可能会引发电弧放电，增加输电设备故障的可能性。7答:四性包括:可靠性,选择性,速动性,灵敏性可靠性,包括安全性和信赖性。8、简述导线和避雷线的作用。答：导线的作用是传导电流、输送电能；避雷线的作用是将雷电流引入大地，以保护电力线路免遭雷击。9、简述电流速断保护动作电流的整定原则。答：为保证前后两级瞬动电流速断保护的选择、电流速断保护的动作电流应躲过他所保护线路末端的最大短路电流(三相短路电流)。10答:为弥补死区得不到保护的缺陷,所以凡是装设有电流速断保护的线路,必须配备带时限的过电流保护,过电流保护的动作时间比电流速断保护至少长一个时间级差At=0.50.7s,而且前后级的过电流保护时间又要符合“阶梯原则”，以保证选择性三论述题：1如图所示，分析具有三个电压等级的电力网为例说明不同电压等级电抗标幺值的换算方法及得到的结论。ITlIIT2III4具有三个电压等级的电力网答：设短路发生在第三段线路，取Ud=Sy3,则线路WLl的电抗X1折算到短路点的电(Tj'(uV(TjV抗X；为X,=XKQ=X1幺辿=X1Iavl)Ug2)(UaVl则X1折算到第三段的标幺值为：上式说明：任何一个用标幺值表示的量，经变压器变换后数值不变。
