三峡牟平观水镇 300MW 光伏复合发电项目环评报告表.docx

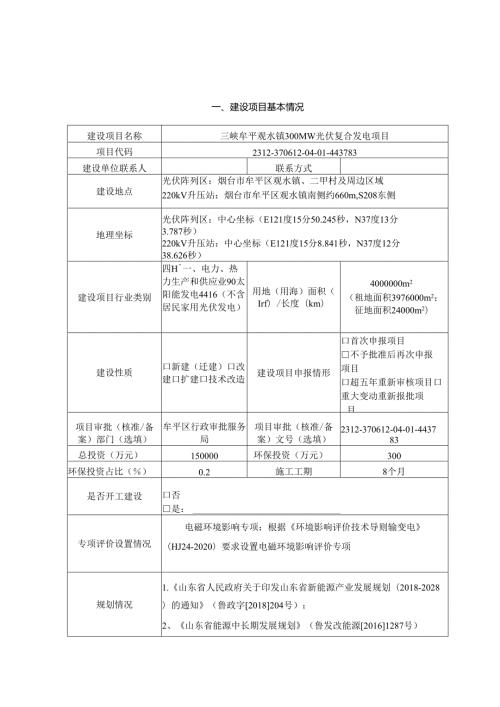

一、建设项目基本情况建设项目名称三峡牟平观水镇300MW光伏复合发电项目项目代码2312-370612-04-01-443783建设单位联系人联系方式建设地点光伏阵列区：烟台市牟平区观水镇、二甲村及周边区域220kV升压站：烟台市牟平区观水镇南侧约660m,S208东侧地理坐标光伏阵列区：中心坐标（E121度15分50.245秒，N37度13分3.787秒）220kV升压站：中心坐标（E121度15分8.841秒，N37度12分38.626秒）建设项目行业类别四H一、电力、热力生产和供应业90太阳能发电4416（不含居民家用光伏发电）用地（用海）面积（Irf）/长度（km）4000000m2（租地面积3976000m2；征地面积24000m2）建设性质口新建（迁建）口改建口扩建口技术改造建设项目申报情形口首次申报项目不予批准后再次申报项目口超五年重新审核项目口重大变动重新报批项目项目审批（核准/备案）部门（选填）牟平区行政审批服务局项目审批（核准/备案）文号（选填）2312-370612-04-01-443783总投资（万元）150000环保投资（万元）300环保投资占比（）0.2施工工期8个月是否开工建设口否是：专项评价设置情况电磁环境影响专项：根据环境影响评价技术导则输变电（HJ24-2020）要求设置电磁环境影响评价专项规划情况1.山东省人民政府关于印发山东省新能源产业发展规划（2018-2028）的通知（鲁政字2018204号）；2、山东省能源中长期发展规划（鲁发改能源20161287号）3、山东省新能源和可再生能源中长期发展规划(2016-2030年)；4、山东省”十四五”生态环境保护规划；5、烟台市“十四五”战略性新兴产业发展规划。规划环境影响评价情况无规划及规划环境影响评价符合性分析L与山东省人民政府关于印发山东省新能源产业发展规划(2018-2028)的通知(鲁政字2018204号)的符合性根据山东省人民政府关于印发山东省新能源产业发展规划(2018-2028)的通知指出绿色电力。光伏发电。坚持集中式、分布式相结合，积极推进“光伏+”综合开发利用，不断优化光伏发电发展模式，提高光伏发电质量和效益。在与土地利用、生态保护、农业生产等相协调的基础上，利用塌陷地、荒山荒地、滩涂、盐碱地等土地资源，采取统一规划、集中连片、分步实施的方式，实施“光伏+环境治理”，重点打造采煤塌陷地光伏发电基地和黄河三角洲盐碱滩涂地光伏发电基地；利用工业园区以及工业企业、商业企业、公共建筑、居住建筑等屋顶资源，建设一批“光伏+屋顶”分布式发电项目，推动光伏发电就地生产、就地消纳；结合风电项目建设以及设施农业、渔业、养殖业等，建设一批风光、农光、渔光等“光伏+综合利用”项目，促进光伏与其他产业有机融合。本项目属于光伏发电项目，利用园地建设光伏发电站，为光伏+综合利用模式，符合鲁政字2018204号要求。2.与山东省能源中长期发展规划(鲁发改能源20161287号)的符合性“第三章瞄准主攻方向，努力构建现代能源体系”的“第二节调整能源消费结构”指出：大幅提高新能源和可再生能源利用规模。大力推动绿色电力、绿色热力、绿色燃料生产和应用，促进新能源和可再生能源全方位、多元化、规模化和产业化发展。扩大风电、光伏、核电等装机规模，提高“外电入鲁”中可再生能源电量比重；实施微电网建设工程，建立充分利用新能源电力的新型供用电模式。继续扩大太阳能、生物质能、地热能等可再生能源在供暖、热水等领域的应用，推进供热资源和形式的多样化，提高城镇集中供热普及率。本项目为光伏发电项目，属于绿色电力。符合鲁发改能源20161287号要求。3 .与山东省新能源和可再生能源中长期发展规划(20162030年)的符合性“四、发展任务”中提出：充分发挥我省太阳能资源丰富、分布广泛、开发利用基础较好的优势，以提供绿色电力、绿色热力为重点，坚持太阳能发电与热利用并重的原则，不断扩大太阳能利用规模；积极推进太阳能利用与常规能源体系相融合；以推广应用促进技术进步和产业发展，努力实现光伏产业规模化和跨越式发展，积极推进光热产业转型发展，根据太阳能资源禀赋、场地条件、电网接入和消纳条件，坚持集中式、分布式并举，科学推进光伏电站建设，大力发展分布式光伏发电。本项目利用当地丰富的太阳能资源进行光伏发电项目的建设符合山东省新能源和可再生能源中长期发展规划(2016-2030年)要求。4 .与山东省“十四五”生态环境保护规划符合性分析深化能源结构调整：优化能源供给结构。实施可再生能源替代行动，加快推进风电、光伏、生物质等可再生能源发展。本项目为光伏发电项目，属于可再生能源利用项目，符合山东省“十四五”生态环境保护规划要求。5 .与烟台市“十四五”战略性新兴产业发展规划符合性分析瞄准“碳达峰、碳中和”任务目标，大力发展风能、核能、太阳能、氢能等新能源产业，提升新能源综合开发利用能力，带动产业配套快速发展，构建清洁低碳、互联互通、安全高效的新能源体系。到2025年，新能源产业总产值力争突破千亿元，创建国家清洁能源开发利用示范城市。太阳能。大力发展光伏发电项目，建立光伏发电规划项目库。优先发展“自发自用”分布式光伏，支持在已建成且具备条件的工业园区、经济开发区和中心商务区等用电集中区域整区推广分布式光伏发电系统。因地制宜发展“光伏+”集中式电站，布局一批“光伏+”综合利用示范区，支持丁字湾区域加快发展渔光互补及能源综合利用试点示范，推动光伏发电与农业、养殖业、矿业、生态环境治理等融合发展。依托我市已有的光伏组件产业和太阳能开发利用基础，推动太阳能热利用由生活热水向城市供热、制冷转变，实现太阳能热水、采暖、制冷系统的规模化应用。推进太阳能利用与常规能源体系相融合，鼓励太阳能与其他能源耦合供热，推广“太阳能+空气源热泵供热”、“太阳能+天然气”、“太阳能+电能”等模式。本项目属于农光互补项目，符合烟台市“十四五”战略性新兴产业发展规划要求。其他符合性分析L与“三线一单”符合性分析为更好地发挥环评制度从源头防范环境污染和生态破坏作用，加快推进改善环境质量，根据环境保护部关于以改善环境质量为核心加强环境影响评价管理的通知，建设项目的审批与管理须落实“生态保护红线、环境质量底线、资源利用上线和环境准入负面清单”的约束。本项目与“三线一单”符合性分析详见下表。表1-1项目“三线一单”符合性分析内容符合性分析符合性生态保护红线光伏场区和升压站不涉及自然保护区等环境敏感区。符合资源利用上线本项目用水主要是检修人员生活用水，用水量较小，符合资源利用上限要求。符合环境质量底线本项目废水、电磁和噪声经治理后，均能达标妥善处理，对周边环境影响很小，固废可做到无害化处置，符合环境质量底线要求。符合负面清单本项目不属于市场准入负面清单（2022年版）中禁止准入项目。符合依据烟台市人民政府关于印发烟台市“三线一单”生态环境分区管控方案的通知（烟政发20217号）、关于发布2022年“三线一单”动态更新成果的通知（烟环委办发2023）4号），本项目位于烟台市一般管控单元范围内，不在负面清单范围内，应按要求加强突出生态环境问题治理、污染物排放控制和环境风险防控，本项目的建设符合“三线一单”相关控制要求。本项目与烟台市环境管控单元位置关系图见附图7o表1.2项目与烟台市市级生态环境总体准入清单（2022更新版）符合性分析一览表管控维度清单编制要求准入要求符合性分析空间布局禁止开发建设活动对市场准入负面清单（2022年版）禁止准入事项，市场主体不得进入，行政机关不予审批、核准，不得办理有关手续。本项目不属于市场准入负面清单（2022年版）中禁止准入项目。约束的要求严禁砍伐、擅自移植古树名木。经批准移植古树名木的，应当按照古树名木行政主管部门同意的移植方案实施移植。本项目不占用古树名木。严禁非法占用沿海防护林，严禁非法采砂；严禁围垦、污染和占用湿地。本项目不占用沿海防护林和湿地本项目位于山东省烟台市牟平区观水镇一般管控单元（编码：ZH37061230002）,与烟台市环境管控单元生态环境准入清单（2022更新版）符合性见下表。表1-3与烟台市环境管控单元生态环境准入清单（2022更新版）符合性一览表环境管控单元编码境控元称环管单名管控单元分类管控维度准入要求项目情况符合性ZH37061230002观水镇一般管控单元空间布局约束生态保护红线执行关于在国土空间规划中统筹划定落实三条控制线的指导意见要求。一般生态空间严格按照自然生态空间用途管制办法（试行）执行，原则上按照限制开发区域管理。本项目光伏场区和升压站不涉及自然保护区和生态保护红线。符合2.产业政策符合招（1）根据产华人民共和国国家本工程属于鼓励类匚术与应用：太阳能3伏发电技术研发与产本项目不属于市J改规2022397号）省建设项目业结构调整指导目录（2024年本）（中发展和改革委员会令，2023年第7号令），中的“五、新能源2.可再生能源利用技义发电集热系统、高效率低成本太阳能光业化、系统集成技术开发应用”，同时，为准入负面清单（2022年版）（发改体中的禁止事项，且本项目已取得山东备案证明，项目代码为2312-370612-04-01-443783，详见附件2。（2）根据烟台市工业行业发展导向目录可知，本项目属于优先发展产业中“（七）节能环保新能源62、太阳能热发电集热系统、太阳能光伏发电系统集成技术开发应用、逆变控制系统开发制造“，符合烟台市产业政策。（3）根据国家发展和改革委员会关于印发可再生能源产业发展指导目录的通知（发改能源20052517号），本项目属于可再生能源产业发展指导目录二、太阳能，本项目建设符合国家发改委的能源发展规划。（4）根据山东省人民政府办公厅发布实施的山东省禁止、限制供地项目录和山东省建设用地集约利用控制标准对本项目未做出禁止和限制的规定，因此本项目可视为允许建设项目。（5）根据国土资源部、国家发展和改革委员会联合发布实施的限制用地项目目录（2012年本）和禁止用地项目目录（2012年本）对本项目未做出禁止和限制的规定，因此本项目可视为允许建设项目。综上所述，本项目属于国家、地方允许发展的产业，同时项目建设符合有关法律法规要求，故本项目的建设符合国家、地方产业政策要求。3.选址、用地符合性（1）本项目用地合理性分析本项目位于烟台市牟平区观水镇、二甲村及周边区域，区域中心坐标为N37.210o,E121.265°,太阳能年辐射量为5289.lMJm2,根据太阳能资源评估方法（GB/T37526-2019）中太阳能资源丰富程度的分级评估方法，该区域的太阳能资源“很丰富”，适宜建设太阳能电站。本项目建成后可利用丰富的太阳能资源，有利于增加可再生能源比例，优化电源结构，符合能源发展的方向和要求。（2）选址符合性分析根据烟台市牟平区自然资源局出具的关于三峡牟平观水镇300MW光伏复合发电项目选址是否涉及林地、湿地保护区、生态红线的复函，拟建项目不占用生态保护红线区，不涉及永久基本农田，用地符合“三区三线”划定成果及国土空间规划管控要求，详见附件4。综上，本项目选址合理，用地符合相关法律法规、政策及规划要求。4.与环发201277号文及环发201298号文符合性分析根据关于进一步加强环境影响评价管理防范环境风险的通知（环发201277号文）中要求：新、改、扩建相关建设项目环境影响评价应按照相应技术导则要求，科学预测评价突发性事件或事故可能引发的环境风险，提出环境风险防范和应急措施；从环境风险源、扩散途径、保护目标三方面识别环境风险，科学开展环境风险预测，并提出合理有效的环境风险防范和应急措施；对存在较大环境风险的相关建设项目，应严格按照环境影响评价公众参与暂行办法（环发200628号）做好环境影响评价公众参与工作。关于切实加强风险防范严格环境影响评价管理的通知（环发201298号文）中要求：环境影响评价文件里设置环境风险相关内容，防范措施和应急措施完善。本项目不存在重大环境风险，建成后项目区内无重大危险源。本次环评对项目的环境风险进行评价，项目方按照规定设计完善的防范措施和应急措施。5.项目与饮用水水源保护区符合性分析根据山东省环保厅关于烟台市饮用水水源保护区划定方案的复函（鲁环发2010124号）、山东省环境保护厅关于调整烟台市大沽夹河饮用水水源保护区的复函（鲁环函20151053号）及烟台市人民政府关于印发烟台市城镇集中式饮用水水源保护区调整方案的通知（烟政字20193号），烟台市饮用水水源保护区范围如下：外夹河饮用水水源保护区：（1）一级保护区东陌堂水厂、清泉四水厂、河滨水厂、西牟水厂、宫家岛水厂开采井群外围井上游1000m、下游100m范围的外夹河干流及河岸纵深20Om范围内的区域。面积为8.662km2.（2）二级保护区自栖霞市桃村镇方格庄村至宫家岛开采井群外围井下游200m的外夹河干流及河岸纵深260m范围内区域（一级保护区除外），以及一级保护区沿开采井一侧外延300m范围内的区域（其中东陌堂水厂右岸至机场护场河）o面积为32.062km2o（3）准保护区外夹河流域内其他全部汇水区域。面积为929.9km2.根据比对，本项目位于水源地保护区外。二、建设内容理置地位光伏阵列区：山东省烟台市牟平区观水镇、二甲村及周边区域，中心坐标（E121度15分50.245秒，N37度13分3.787秒）。220kV升压站：山东省烟台市牟平区观水镇南侧约660m,S208东侧，中心坐标（E121度15分8.841秒，N37度12分38.626秒）。项目地理位置见附图Io站址周围环境图见附图8,站址四至照片见附图100项目场地及周围均有乡村公路通过，交通便利，基本可满足太阳能光伏发电站的对外交通运输要求。临时用地可以在场地空余地内布置，地势平坦，可作为施工材料、设备临时堆场等，且能停靠大型机械设备，可利用率高。项目组成及规模L项目组成三峡牟平观水镇300MW光伏复合发电项目规划容量为30万千瓦。三峡牟平观水镇300MW光伏复合发电项目分光伏阵列区和220kV升压站两部分，光伏阵列区为光伏+农业复合利用项目，光伏阵列区位于山东省烟台市牟平区观水镇、二甲村及周边区域，本项目光伏场区采用N型单晶双面双玻575Wp光伏组件，安装容量为363.823MWp,装机容量为300MW,项目容配比约1.2。电站采用分块发电、集中并网方案，300MW太阳能电池阵列由93个3.2MW子方阵和2个2MW子方阵组成。每个子方阵均由若干路太阳能电池组串并联而成。每个太阳能电池子方阵由太阳能电池组串、逆变设备及升压设备构成。每个3.2MW发电单元配置10台320kW逆变器，每个2MW发电单元配置6台320kW逆变器。光伏电站的电能通过35kV电缆线路汇集至新建220kV升压站。项目所发电量为全额上网模式。本项目计划采用租用新型储能系统，选取磷酸铁锂电池储能技术。储能容量按照35%装机容量，即本期储能系统容量为105MW210MWh,储能时长2小时。本项目在运行期25年内的平均年发电量为41130万kWh,年平均等效利用小时数为1371ho项目新建一座220kV升压站，升压站内设置1台330MVA主变，建设1台35kV330kVA工作站用变。升压站拟以1回220kV线路接入烟台电网，最终接入系统方案以电网批复为准。本次环评内容只包含220kV升压站和光伏阵列区，不包含升压站外送线路工程。根据建设项目环境影响评价分类管理名录（2021年版），本项目类别为“四十一、电力、热力生产和供应业”中的“90其他能源发电”中的“地面集中光伏电站（总容量大于6000千瓦，且接入电压等级不小于10千伏）”，应当编制报告表。为此，三峡新能源（烟台牟平区）有限公司特委托我公司承担项目环境影响评价工作。我单位接受委托后，对项目进行了现场踏勘和资料收集，在工程分析的基础上，按相关技术规范编制项目环境影响报告表。2.项目规模项目规模见下表。表2-1项目规模一览表序号名称25年内年均发电量（千瓦时）备注1发电量41130万年均利用小时137Ih3.主要设备本项目主要设备见下表。表2-2项目主要设备清单序号名称型号及规范单位数量光伏区主要设备1组件单晶硅双面双玻575Wp块4910402组串式逆变器320kW台9423箱式变压器3200kVA台95二升压站主要设备1主变压器330MVA台1222OkV配电装置断路器、隔离开关、电流互感器、电压互感器、避雷器套1335kV配电装置馈线柜、进线柜、接地变兼站用变柜、PT柜、SVG进线柜、储能柜、接地变兼站用变套14无功补偿系统无功补偿SVG+40Mvar套1三控制保护设备1监控（监测）系统主机兼操作员工作站、微机五防系统、远动通信屏、网络通信屏、公用测控柜、同步相量采集及处理屏、主变测控屏、故障录波屏、35kV保护测控装置、35kVPT消谐装置、间隔层以太网交换机套12保护设备22OkV线路保护屏、22OkV主变保护屏、35kV母线保护屏、防孤岛及故障解列屏、继电保护测试仪、保护及故障信息管理系统屏套13不停电电源系统直流充电屏、直流馈线屏、UPS电源、蓄电池屏、DC/DC通信电源屏、通信电源屏、通信蓄电池屏套14通信系统光传输设备机屏、IAD机柜、综合配线屏、市政电话、调度电话、大功率无线对讲机套15调度自动化设备及电量计量系统倜度数据网、电度表屏、有功0.2S,三相四线，双向电度表、电能质量在线监则屏、AGC及AVC控制服务器屏、快速频率响应屏套16升压站其他设备光功率预测及天气预报服务器屏、安防设备及软件、火灾报警系统、安防视频监控系统、电子围栏系统、主机加固软件、一次预制舱套14.项目组成表本工程项目组成表详见表2-3o表2-3本工程项目组成表工程类别项目名称工程内容及规模主体工程光伏阵列光伏组串采用575WP单晶硅双面组件，组件总数491040块，每26块光伏组件构成1个光伏组串，共18887个组串，每个光伏组串安装于2套光伏支架上。光伏子阵共设计95个光伏子阵，其中93个子阵各配置1台3.2MW箱式升压变压器，2个子阵各配置1台2MW箱式升压变压器。组串逆变器3OOMW太阳能电池阵列由93个3.2MW子方阵和2个2MW子方阵组成，每个3.2MW子方阵配置10台320kW组串式逆变器，每个2MW子方阵配置6台320kW组串式逆变器，共942台320kW组串式逆变器。箱式升压变压器每10台320kW组串式逆变器接入1台3200kVA箱式升压变压器，构成1个光伏子阵，每个光伏子阵的规划容量为3.2MW,共93个光伏子阵；每6台320kW组串式逆变器接入1台200OkVA箱式升压变压器，构成1个光伏子阵，每个光伏子阵的规划容量为1.92MW,共2个光伏子阵。升压站220kV升压站占地面积24000m2,升压站总平面上呈长方形，按照“有利于生产、方便生活、尽量少占地”的原则布置。站区主要建（构）筑物有35kV预制舱、SVG变压器、主变压器、附属用房、综合楼、危废间、PCS舱、电池舱、事故油池等，不设食堂。站区内设置消防环形道路。储能设施配置105MW/210MWh储能装置，采用租用新型储能系统，选取磷酸铁锂电池储能技术。储能容量按照35%装机容量，储能时长2小时。辅助工程道路主要依托现有乡镇道路，新建进站道路为混凝土路面结构，布置满足检修及消防要求。围栏光伏阵列区采用1.8m高冷拔丝网防护栏将光伏电站防护起来，根据现场实际情况在合适地方布置围栏大门，宽度4m,数量不少于4个。公用供水本项目采用水车运水至站内生活给水箱后，采用变频水泵二次供水。工程排水采用雨污分流；运营期光伏板清洗废水用于光伏板下种植物灌溉水；生活污水经防渗化粪池处理后，定期清掏，外运混肥。供电本项目升压站35kV配电装置室供电。环保工程废水施工期施工废水采用沉淀池沉淀后，循环利用，不外排。生活污水经防渗旱厕收集后，定期清掏，用作农肥，不外排。运营期光伏板清洗废水用于光伏板下种植物灌溉水；生活污水经防渗化粪池处理后，定期清掏，外运混肥。废气施工期产生扬尘和施工机械废气等污染物。通过采取洒水抑尘、加盖篷布、选用清洁燃料、加强对施工机械和运输车辆的维修保养等措施后排放，对周围环境影响较小。运营期无生产废气。噪声施工期采取选用低噪声设备，合理安排施工时间、避免夜间施工、合理布置施工场地、减速慢行、禁止鸣笛等措施减少噪声影响。营运期选用低噪声设备、基础减震、合理布置等措施减少噪声影响。固废施工期生活垃圾委托环卫部门处理，建筑垃圾用于升压站道路修建。营运期生活垃圾集中收集后委托环卫部门定期清运；废光伏组件收集后交由厂家回收处理；废变压器油、废铅蓄电池委托有资质单位统一处置。一般固废暂存间5m2,危废暂存间5m2o环境风险设置贮油坑（18m3）、事故油池（75m3）,其他配套消防设施。光污染晶硅板片表面涂覆有一层防反射涂层，同时封装玻璃表面已经过特殊处理，总反射率小于10%,放射角度指向天空，不会对地面居民生活及交通产生影响。水土保持及生态施工期期合理设计，尽量少占地，减少施工工期和施工范围，减少水土扰动范围，减少水土流失，以减少施工对周围动植物、水土流失等生态环境的影响，施工完成后临时工程应及时恢复植被。运营期加强水土保持，植被恢复。确保地块农业生产的主要生态功能不发生改变，保障基本的农业生产条件。5.公用配套工程（1）给水本项目光伏发电设备运行过程中不用水，项目用水环节主要为员工生活用水及太阳能光伏组件定期清洗用水，水源接自周边村庄自来水。项目劳动定员为8人，夜间仅安排2人轮流值班，根据山东省城市生活用水量标准（试行），用水定额按50L/（人d）算，年工作365天，则生活用水量为0.4m3d,146m3ao项目运营期为保证光伏电站发电效率，在发电量减少1O%15%时需清洗组件，采用节水型机械式清洗，辅助人工清洗，每年拟对电池组件大规模用水清洗2次，每MW清洗用水量为IOm3,则清洗用水量为6（XX）m3a.排水本项目采用雨污分流排水体制。废水主要为生活污水及太阳能电池板清洗废水。生活污水：项目生活用水量为0.4m3d,146r113a,按80%的排水系数计算，则生活污水的产生量为0.32m3d,116.8m3a,经化粪池处理后外运讴肥。清洗废水：清洗废水产生系数按0.9计算，则清洗废水产生量为5400m3a,光伏组件清洗安排在春秋两季进行，由于光伏组件面积较大，太阳能光伏组件清洗废水较难收集，且主要污染物质为悬浮物，清洗水自然滴落，用于电池板下植被的灌溉。项目水平衡图见下图。新鲜水6146.116.8-116.8A职工生活-化粪池外运泯肥损耗66000光伏组件清洗用水IA植被灌溉5400图2-1本项目水平衡图（单位：m3a）6 .劳动定员与工作制度本项目公司劳动定员8人，实行2班制，每班12小时，每年工作时间365天。不提供食宿，设备检修拟聘用专业队伍，不专门设检修人员。7 .±石方平衡本工程开挖量为10.93万rtf,U填量为10.08万m3o其余的0.85万rf用于平整周边土地，不设置弃渣场。本工程所需砂石料、破砌体、水泥、钢筋等均可从烟台市或就近购买。8 .临时工程本工程拟设生活场地和施工场地，观水镇位置大致在本项目光伏阵列区中心位置，建设单位拟租赁观水镇闲置民房作为生活场地，约100Om2,包含临时办公及住宿。在拟建升压站北侧设项目施工场地，面积约2000m2,新建进站道路50m,宽4moL光伏区光伏区总平面布置需结合自然环境、地形地貌以及工程特点等因素因地适宜布置，同时需考虑交通运输、环境保护以及节约用地等因素。本工程采用“分块发电，集中并网”的总体设计方案，电池组采用N型单晶硅双面双玻575Wp组件，300MW太阳能电池阵列由93个3.2MW子方阵和2个2MW子方阵组成，每个子方阵均由若干路太阳能电池组串并联而成。每个太阳能电池子方阵由太阳能电池组串、逆变设备及升压设备构成。平及场置总面现布本光伏电站的太阳能组件最佳倾角取34°,光伏组串单元的排列方式为竖排布置，本工程固定式阵列南北向间距最小值为10.6m,考虑后期检修方便，并经过倾角间距相对关系优化后，本工程南北间距均暂按Hm间距设计，在PV仿真阶段暂按照南北间距IIm进行仿真。在下阶段对光伏场区布置时可结合场地的地形现状，适度调整南北向间距。考虑东西向坡度的影响，每个光伏组件支架单元之间留出0.5m的空间，既可作为纵向通道使用，又可使相邻光伏组件元之间很好适应地形变化且相互之间不产生阴影遮挡。农光互补光伏发电项目组件最低沿离地高度应高于地面2.5米，桩基列间距应大于4米，行间距应大于10米。(1)道路为满足施工过程中箱变、组件、支架等的运输要求以及后期电站维护检修作业的方便，同时还需满足规范要求以及减小对原始地貌的破坏，光伏区道路走线应顺地形图等高线布置，坡度控制在10%以内，部分困难路段不超过12%,合理布置光伏区道路起到了方便施工运输、运维检修以及连通各发电子方阵的作用、电站消防疏散的作用。(2)围栏为保证光伏发电区的安全运行，围栏设计在不破坏原有地形地貌的前提下顺应地势随坡布置，依据发电方阵的轮廓线以及业主要求合理布置，起到了降低围栏工程造价的作用，同时将光伏发电区与外部因素隔离，防止家畜等随意进入，以避免外部因素对光伏发电区造成的安全隐患。本项目地块分散，且距离村庄较近，每一个地块周边都应设置围栏，避免外部因素引起的安全隐患。本项目总体平面布置详见附图6o2.升压站总体平面布置站区总平面布置方案根据工艺布置，结合站址地形、地质、地下管线走廊、日照、交通以及环境保护、绿化，遵循通用设计模块化的基本思路要求布置建构筑物。本工程升压站总平面上呈长方形，按照“有利于生产、方便生活、尽量少占地”的原则布置。站区主要建(构)筑物有35kV预制舱、SVG变压器、主变压器、附属用房、综合楼、危废间、PCS舱、事故油池等。升压站区平面布置见附图7oL施工组织计划1.1 施工水电及材料供应(1)施工用水本工程施工用水由建筑施工用水、施工机械用水、生活用水等组成。本工程施工临时用水直接从附近村庄取水。各光伏基础施工用水采用水罐车直接拉水分别送至各光伏阵列区域使用。(2)施工用电施工方案施工电源由附近村镇的IOkV线路引接，施工区现场可安装1台100.38kV专用变压器，经变压器降压后引线至各施工用电点。施工结束后保留用电线路作为升压站的备用电源。(3)施工建筑材料本光伏电站工程主要包括光伏发电设备(太阳电池光板、逆变、升压设备)，场内集电线路(电缆)等。主要建筑材料：钢材(型钢、钢筋)、水泥、石专、砂等，站址区交通运输较为便利，一般建筑材料均可烟台市购买，交通非常便利。1.2 施工临建设施(1)砂石料及混凝土生产系统本项目施工期使用烟台市内商品混凝土，施工场地不设置混凝土拌合站及砂石料加工系统，无砂石料堆场等。(2)材料加工及综合仓库本工程施工现场不设置综合原料仓库，主要原料如电池组件等均在县城内租用仓库储存，施工安装时直接拖运至施工现场。(3)施工生活区施工临时生活办公区主要租赁周边民房，不设置单独的施工营地。1.3 施工交通运输(1)对外交通运输光伏电站的交通运输依靠公路运输，沿途无大的坡道、涵洞。光伏电站西侧紧靠S208,通过乡村道路可到达各光伏子阵。站址对外交通较便利。道路局部弯道需改造，以满足大件运输的要求。电池组件以及其它设备可通过汽车直接运抵站址；其它建筑材料均可用汽车直接运到工地。(2)站内交通运输升压站内的道路设计原则为：满足施工及光伏组件的安装和运输条件，基本不设环道，道路设置满足站区交通运输需求，且坡度不宜过大，尽量利用原有村道。管理区布置于相对平缓的区域，管理区内设环形通道。本设计充分利用布置太阳能电池板矩阵之间的有效距离和现有乡村道路，作为场区道路，以减少场区的用地。1.4 施工进度本工程建设工期为8个月。主体施工于第2个月的月初开始，于第7个月的月底完工。工程于第8个月的月底投产运行。施工过程中应控制好时间节点，确保关键路线按计划实施，保证工期。从第1个月的月初起至第1个月的月底为施工准备期，主要完成场内施工场地及临时建筑设施的修建及光伏电站主要道路的施工。从第2个月的月初到第3个月的中旬为升压站的建设，包括场地平整、设备基础工程等，主要为土建工程。从第3个月的中旬起进行管桩基础、箱变基础、集电线路进行建设施工，此工作可持续到第5个月的中旬，本阶段主要是土建工程。从第6个月的月初起至第6个月的月底为光伏支架及组件安装。从第7个月的月初到第7个月的中旬进行电缆敷设，从第7个月的中旬到第7个月的月底为电气设备安装及调试期。从第8个月的月初开始对所有安装项目内容进行全面检查测试，到第8个月的下旬全部并网发电，投入试运行。2.施工工艺2.1 施工工艺流程及产污节点本项目施工阶段主要包括道路施工、场地平整、光伏组件基础工程、升压站土建工程、光伏组件、电缆等电气安装工程等，主要工艺流程及产污节点见图2-2o施r准备（施工加料）I地路施工架开挖Hr邺维筑士建施E电池板绢装、电气设番安、线路整理工程验收、运苜扬尘、废清、废水、啜出、夕.6扬尘、废渣、废水、咪小、i.扬尘、废渣、废水、噪声固废、噪声图2-2施工期工艺流程及产污节点图2.2 施工方案概述道路工程生产区道路：施工便道主要依托现有乡镇道路，拓宽现有乡镇道路至路宽4m,泥结碎石道路。道路标准断面结构自上而下分别为：10Cm泥结碎石面层，20cm山皮石基层，压实路基。碎石路面一般的施工工序有开挖路槽，备料运料，铺料，拌合与整型，碾压，铺封层。升压站内道路：为公路型道路，路宽为4.0m,转弯半径9.0m。道路标准断面结构自上而下分别为：20Cm水泥面层，20Cm级配碎石基层，15Cm砂砾垫层，压实路基。水泥混凝土路面施工程序主要有安装模板、设置传力杆、混凝土的拌合和运送、混凝土摊铺和振捣、接缝的设置、表面修整、混凝土的养护和填缝。施工时应尽可能在高于5。C时施工。路基挖方时应从开挖面往下分段整修，每向下挖12m,应及时清除危石及松动石块。光伏阵列基础施工光伏阵列基础施工包括桩孔开挖、钢筋绑扎、混凝土浇筑、混凝土养护。(1)桩孔开挖土方开挖采取以机械施工开挖为主，人工配合为辅的方法。桩孔采用钻孔机进行开挖，施工过程中要控制好基底标高，严禁超挖，开挖的土石按照项目工程公司指定的地点及要求进行堆放。开挖完工后，应将基底清理干净，经勘察单位进行桩孔验收，验收合格后方可进行下道工序施工。桩孔开挖完毕，在混凝土浇筑前应对桩孔进行保护。(2)钢筋绑扎将预先编好的钢筋笼放入桩孔中，调整好高差，经检验合格后方可进行下一步工序。(3)混凝土浇筑采用商品混凝土，人工浇筑、插入式振捣器振捣的施工方案。(4)混凝土养护混凝土的养护主要是为了保证混凝土有一定温度和湿度，基础混凝土浇筑完成，及时进行覆盖。光伏阵列支架施工光伏组件支架制造、安装工程包括固定支架的制作及安装施工。支架制作的关键问题是控制其焊接变形和连接螺栓孔的精度。保证单个构件工作的直线度、扭曲及装配、加工后各构件连接的准确性等。要在下料、校正、组装、焊接、构件校正、加工等各道工序的制造工艺上加以保证。箱变基础施工及安装(1)基础施工箱式变压器基础工程施工包括基础土方开挖和砖混结构施工。开挖土石方沿坑槽周边堆放，以备回填。为保护环境，减少水土流失，应尽量减小对原土的扰动。先浇筑混凝土垫层，再进行砖的砌筑。土方回填应在砖混结构施工结束7天后进行，回填时分层回填、打夯机分层夯实，并预留沉降量。(2)设备安装箱式变压器及相关配套电气设备通过汽车分别运抵阵列区附近，采用吊车吊装就位。设备安装槽钢固定在基础预埋件上，焊接固定，调整好基础槽钢的水平度，使用起吊工具将设备固定到基础上的正确位置，采用螺栓固定在槽钢上，并按安装说明施工，安装接线须确保直流和交流导线分开。由于开关柜、变压器内置有高敏感性电气设备，搬运应非常小心。升压站施工升压站场地清理，采用推土机配合人工清理。然后用IOt振动碾，将场地碾平，达到设计要求。升压站内所有建筑物的基础开挖，均采用小型挖掘机和人工开挖清理(包括基础之间的地下电缆沟)。施工顺序为：施工准备一基础开挖一基础混凝土浇筑一框架柱、梁、板、屋盖混凝土浇筑一破墙垒砌一电气管线敷设及室内外装修一电气设备入室。结构施工设钢脚手架，柱、梁、楼板、屋盖施工采用满堂脚手架立模浇筑，混凝土振捣采用插入式振捣器振捣。混凝土施工过程中，应对模板、支架、预埋件及预留孔洞进行观察，如发现变形、移位时应及时进行处理，以保证质量。浇筑完毕后12h内应对其进行养护，在其强度未达到1.2Nmm2以前，不得在其上踩踏板或安装模架及支架。具体施工要求遵照施工技术规范执行。无其他三、生态环境现状、保护目标及评价标准L生态环境质量现状1.1 项目占地面积及占地类型项目总占地面积为4000000m2,其中光伏阵列区占地面积3976000m2,升压站占地面积24000m2（位于光伏阵列区内）。光伏发电区采用抬高支架固定安装方式，组件最低点距离地面高度约为2m,地面部分造林复绿，均为临时占地，占地类型为园地。升压站为永久占地，占地类型为园地。项目不占用基本农田，不涉及饮用水源保护区，不涉及生态红线和生态公益林。1.2 主体功能区划根据山东省国土空间规划（2021-2035年）国家级和省级主体功能区分布图，山东省域范围主体功能区包括农产品主产区、重点生态功能区、城市化地区。生态环境现状农产品主产区县（市、区）共52个，全部为国家级，主要位于鲁北、鲁西南、鲁西北、胶莱、沂沐、淄潍等平原地区，是黄淮海平原国家农产品主产区
