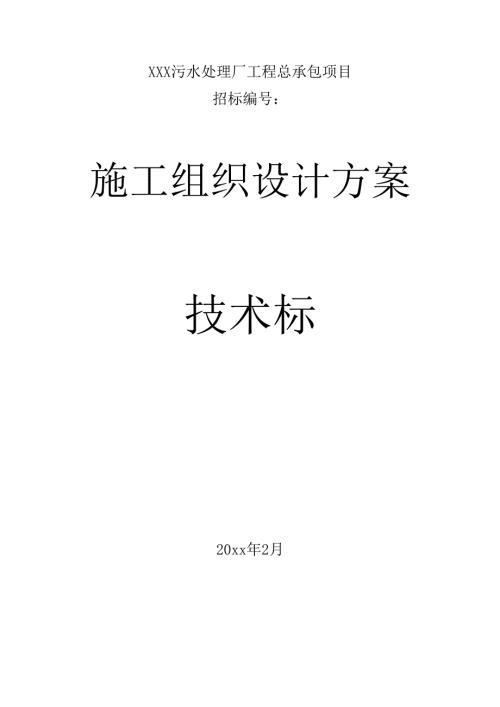

XX省XXX市城市污水处理工程施工组织设计方案技术标.docx

XXX污水处理厂工程总承包项目招标编号：施工组织设计方案技术标20xx年2月第一章编制依据及采用标准51招标文件、设计图纸52我单位对现场实地考察所得资料信息53相关的国家标准、规范和规程5第二章工程概述121工程概述122主要工程项目123工程特点134我公司组织施工的优势14第三章工程目标171工期目标172质量目标173安全生产目标174文明施工目标18第四章施工部署及计划安排191工程项目部组成192施工总平面布置193开竣工日期214总体施工顺序21第五章土建工程施工技术措施23第一节施工测量23第二节土方工程26第三节施工降水29第四节钢筋工程30第五节模板工程33第六节混凝土工程40第七节管道工程62第八节管道附属构筑物施工86第九节建筑工程93第六章地基处理120第七章调试及试运行1241施工准备工作1242通用机械设备安装1263专用机械设备安装1334工艺管道安装1465单机调试1556联动试运行157第八章工程质量保证措施1631质量目标1632工程质量保证体系1633质量保证管理措施1634质量保证技术措施169第九章工期保证措施174第十章季节性施工措施1781冬季施工措施1782雨季施工措施181第十一章成品保护措施184第十二章文明、安全、环保施工措施1861创建文明安全工地目标1862文明、安全保障体系1863文明、安全、环保施工具体措施186第一章编制依据及采用标准1招标文件、设计图纸2我单位对现场实地考察所得资料信息现场三通一平情况现场地质、水文情况现场现况设施情况现场施工环境3相关的国家标准、规范和规程3.1 基本标准中华人民共和国建筑法建设工程质量管理条例建设工程施工现场供用电安全规范(GB50194-93)建设工程项目管理规范(GB/T50326-2001)3.2 土方工程参照标准土方与爆破工程施工及验收规范(GBJ201-83)地基与基础工程施工及验收规范(GBJ202-83)土工试验方法标准(GBJ123-88)建筑与市政降水工程技术规范(JGJ/T111-98)3.3 钢筋工程参照规范钢筋混凝土用热轧带肋钢筋(GB1499-1998)钢筋混凝土用热轧光圆钢筋(GB13013-91)钢筋焊接及验收规程(JGJ18-96)3.4 模板工程参照规范混凝土结构工程施工及验收规范(GB50204-2002)给水排水构筑物施工及验收规范(GBJ141-90)组合钢模板技术规范(GB50214-2001)3.5 混凝土工程参照规范混凝土含碱量限值标准(CECS53：93)矿渣硅酸盐水泥、火山灰质硅酸盐水泥和粉煤灰硅酸盐水泥(GB-1344-92)硅酸盐水泥、普通硅酸盐水泥(GB175-99)混凝土质量控制标准(GB50164-92)钢筋混凝土工程施工及验收规范(GB50204-2002)混凝土强度检验评定标准(GBJ107-87)普通混凝土用砂质量标准及检验方法(JGJ52-92)普通混凝土用碎石或卵石质量标准及检验方法(JGJ/T53-96)普通混凝土配合比设计技术规定(JGJ55-92)混凝土拌合用水标准(JGJ63-89)混凝土外加剂(GB8076-1997)混凝土防水剂(JC474-99)混凝土外加剂应用技术规范(GBJ119-88)聚硫建筑密封膏(JC483-92)橡胶止水带(HB2288-92)3.6 管道工程参照标准埋地硬聚氯乙烯排水道工程技术规范(CECSI22：20001)混凝土和筋混凝土排水管(GB11836-1999)低压流体输送用焊接钢管(GB/T3091)低压流体输送用镀锌焊接钢管(GB/T3092)热轧钢板和钢带的尺寸、外形、重量及允许偏差(GB/T709)钢管验收、包装、标志及质量证书的一般规定(GB/T21020)混凝土和钢筋混凝土排水管(GB11836-1999)金属管液压试验方法(GB241-90)钢管焊缝检验(GB2651-8)焊缝射线探伤质量标准(GB3328-87)工业金属管道工程施工及验收规范(GB50235-97)现场设备、工业管道焊接工程施工及验收规范(GB50236-98)结构用无缝钢管(GB8162)埋弧焊焊接接头的基本形式与尺寸(GB86-80)手工电弧焊焊接接头的基本形式与尺寸(GB86)埋弧焊坡口的基本形式与尺寸(GB986-88)超声波探伤质量标准(JBIl52-81)玻璃钢管和管件(HG/T21633-1991)预应力与自应力钢筋混凝土管用橡胶密封圈(ZBQ4300187)柔性接口排水管道施工技术规程(试行)(SZB01-99)钢制管法兰类型(GB9115.3-88)焊接性试验(GB4675.1-84)3.7 建筑工程参照标准塑料门窗用密封条(GB12002)塑料窗基本尺寸公差(GB12003)普通硅酸盐水泥(GB175-85)普通碳素结构钢和低合金结构钢热轧钢板技术条件(GB3274)建筑石油沥青(GB494-75)砌体工程施工及验收规范(GB50203-98)工业建筑防腐蚀设计规范(GB50046-95)混凝土工程施工及验收规范(GB50204-2002)屋面工程技术规范(GB50207-94)建筑地面工程施工及验收规范(GB50209-95)建筑防腐蚀工程施工及验收规范(GB50212-81)普通粘土砌块规范(GB5101-85)门窗用硬聚氯乙烯(PVC)型材(GB8814)建筑石膏(GB977688)建筑安装工程质量检验评定标准(GBJ301-88)砌体结构设计规范(GBJ50003-2001)木材工程用普通螺丝规范(GB100-76)普通玻璃技术标准(ISO/TC160N41E-83)钢化玻璃技术标准(JC293-83)陶瓷锦砌块(JC456-92)窗用平板玻璃(JG40-62)建筑水磨石制品(ZBQ21001-85)蒸压加气混凝土应用技术规范(JGJ17-84)蒸压加气混凝土砌块(GB11968-89)硅酸盐水泥、普通硅酸盐水泥(GB175-99)3.8 建筑服务设施参照标准建筑设备通用图集(91SB2,91SB3)建筑排水用硬聚氯乙烯管道安装(96S3341)管道元件的公称通径(GB1047-1995)管道元件的公称压力(GB1048-1995)建筑排水硬聚氯乙烯管道工程技术规程(CJJ/T29-98)建筑排水用硬聚氯乙烯管材(GB/T5836.1-92)无衬里消防水带(GB4580-84)给水聚丙烯管材管件的规格、尺寸、性能标准(Q140400QH2582000)给水聚丙烯管材管件的规格、尺寸、性能标准(Q140400QH2592000)第三类型管的要求(DIN8077-1996)第三类型管的要求(DIN8078-1996)管件标准(DIN16962E)采暧与卫生工程施工及验收规范(GBJ242-82)通风与空调工程施工及验收规范(GB50243-97)电气装置安装工程接地装置施工及验收规范(GB150-91)低压电器的外壳保护等级(GB4992.2)电气装置安装工程电气设备交接试验标准(GB50150-91)电缆线路施工及验收规范(GB50168-92)建筑电气安装工程质量验收规范(GBJ303-88)低压电器的基本标准(GB1497-85)3.9 机械设备安装水利水电工程钢闸门制造安装及验收规范(DL/T5018-94)水利水电工程启闭机制造安装及验收规范(DL/T5019-94)工业金属管道工程施工及验收规范(GB50235-97)现场设备、工业管道焊接工程施工及验收规范(GB50236-98)机械设备安装工程施工及验收通用规范(GB50231-98)工业安装工程质量检验评定统一标准(GB50252-94)工业锅炉房安装施工及验收规范(GB50273-98)压缩机、风机、泵安装工程施工及验收规范(GB50275-98)起重设备安装工程施工及验收规范(GB50278-98)水工金属结构防腐蚀规范(SL105-95)泵站施工规范(SL234-99)水工金属结构焊接通用技术条件(SL36-92)有关部门现行的行业及地方标准设备生产厂商的技术要求设计图指明的技术标准3.10 电气设备安装参照标准电气装置安装工程高压电器施工及验收规范(GBJ147-90)电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范(GBJ148-90)电气装置安装工程电气设备交接试验标准(GB50150-91)电缆线路施工及验收规范(GB50168-92)电气装置安装工程接地工程施工及验收规范(GB50169-92)电气装置安装工程旋转电机施工及验收规范(GB50170-92)电气装置安装工程盘、柜及二次回路结线施工及验收规范(GB50171-92)电气装置安装工程低压电器施工及验收规范(GB50254-96)电气装置安装工程起重机电气装置施工及验收规范(GB50256-96)电气装置安装工程IKV及以下配线工程施工及验收规范(GB50258-96)金属穿线管和固定件(EC423)根据颜色和数字鉴别导线(IEC446)低压开关设备和控制设备组件(IEC439)高压开关设备和控制设备的通用条款(IEC694)电气设备噪音传播的测定(ISO1690)3.11 系统试运行验收参照标准城市污水处理厂工程质量验收规范(GB50334-2002)第二章工程概述1工程概述1.1 概述XXX省XXX市城市污水处理工程厂址位于XXX市西南约3km处,XXX村东侧，李店铺村西南，南距XXX约2km,距运（城）永（济）公路及盐化专用铁路100m左右，处于XXX市城市规划的三类工业区内。厂址北侧500m有XXX铁路通过，XXX铁路的店坡火车站在厂址西南侧约3km,XXX铁路线北侧姚暹渠由东向西流过。厂址东北侧距XXX市污水处理厂约2.1km,约3.8km处有XXX火车站。1.2 规模及位置根据A省XXX市城市污水处理工程的总体平面布置，XXX市西南约3km处，XXX村东侧，李店铺村西南，南距XXX约2k11,距运（城）永（济）公路及盐化专用铁路100nI左右，处于XXX市城市规划的三类工业区内。日处理城市污水4万立方米，其中电厂循环水补充水3万立方米，其余达标排放。2主要工程项目A省XXX市污水处理厂工程主要包括构筑物、建筑物、工艺管线、厂区道路、附属工程、围墙大门等项目的施工。A省XXX市污水处理厂工程主要工程项目序号名称单位数量尺寸（m）1进水泵房座130*11*62沉砂池座130*21*5.53生物池座148*31*64二沉池座2R145滤池座114.2*12*5.56清水池座144*30*47输水泵房座19*6*4.58膜反应池座129*15*4.59RO设备问座139*24*4.510鼓风机房座114*16*811脱水机房座125*16*812贮泥池座112*7*813污泥储运间座116*11*814污泥泵房座111*8*815配水井座1R316总变电室座112*9*4.517综合办公楼座127*1318机修间及仓库座115*1219传达室座15*420食堂座120*103工程特点A省XXX市城市污水处理工程是典型的水工厂站工程，它除了具有模板量大、现浇混凝土量大、建筑物构筑物兼有、工艺管线复杂、设备种类多、安装工艺复杂等特点外，还具有以下特点：3.1 混凝土性能要求高及结构形式复杂A省XXX市污水处理厂工程混凝土设计性能指标要求高、结构复杂。污水厂进水泵房及旋流沉砂池结构型式复杂多样，混凝土均有抗渗、抗冻要求。而且为满足设备对土建的要求，土建施工标准要求较高。3.2 工艺管线种类繁多A省XXX市污水处理厂工程厂区内管线工程为综合管线工程，包括各种工艺管线、雨污水、电力等多种管线。在进行管线施工时一定要组织好管线施工的先后顺序，合理安排好各种管线的交叉作业。3.3交叉作业多A省XXX市污水处理厂工程包括构筑物、建筑物、综合管线、道路的施工。为确保在要求的工期内完成施工任务，需要进行大量的交叉作业，这就要求施工单位具有综合的施工作业能力和丰富的施工经验。4我公司组织施工的优势我公司是具有市政公用工程施工总承包一级和机电设备安装工程专业承包一级资质的大型股份制企业，擅长组织综合工程的施工,几十年来我公司有多项工程获得北京市“优质工程”，多次获得“长城杯”和“金杯奖”，“鲁班奖”，“詹天佑大奖”。4.1 技术优势我公司在多个污水处理厂的施工过程中积累了大量的、丰富的经验，形成了先进的大型污水处理厂施工专用工法。另外我公司具有对外试验资质的试验室，试验室配备了大量的先进试验设备和高素质的试验检验人员，能承接各种土建及设备的检验工作，能够满足A省XXX市城市污水处理厂土建工程施工中各种检验工作的要求。4.2 人才优势我公司有包括教授级高工在内的专业技术人员350多人，在多次参与大型污水处理厂施工过程中锻炼、培养出一大批富有污水处理厂施工经验的中青年技术人员，尤其是中青年技术干部，他们熟悉污水处理厂的工艺特点，掌握各种专业施工工法，善于组织施工生产管理。在施工过程中我们通过“走出去，请进来”的方法，培养出一大批懂技术、有经验的专业施工工人，部分已经达到高级技师水平，做到持证上岗，为施工的具体实施提供保障，有利于提高施工的工程质量和速度。在施工过程中，我们多次同外方人员合作，培养出一批综合能力强的技术人员，他们能正确理解外方技术人员的想法和意图,进行技术沟通，有利于施工的顺利进行。4.3 资源优势本公司拥有批量的大型专业模板、国标模板和大面积覆膜模板等多种模板，能保证混凝土结构的任何几何尺寸和外观要求。本公司有800台（套）保养良好的工程机械，满足污水处理厂各工程项目的施工要求，能保证施工顺利进行。我们拥有大量可随时调用的施工辅助材料。各种材料全部经过质量认证和备案，能确保施工的工程质量。同时我公司还拥有多年来一直提供优质材料设备的合作供应商。4.4 有完善的维修服务体系在多座污水处理厂建设过程中，我公司建立了完善的维修服务体系，及时解决污水厂运行中出现的相关工程问题，确保污水厂正常运转，为污水厂运行保驾护航。4.5 前瞻性的施工理念我公司曾先后承建过多个污水处理厂施工，深刻意识到对于施工污水处理厂工程来说，仅有创优的思想是不够的，还必须在施工过程中时刻为业主及运行单位着想，使施工完毕的污水处理厂处处展示精品内涵，体现以人为本的理念。正因为有这种前瞻性的施工理念，我公司在污水处理厂施工时,强化“以业主和运行单位为中心”，做到使施工过程种以雕琢艺术精品的理念塑造精品工程；在工程竣工后，为运行单位留下一座处处体现“以人为本”的精品污水处理厂。第三章工程目标我公司在A省XXX市污水处理厂工程中，充分考虑整个工程特点，认真领会业主对工程的要求，精心组织施工，实现工期、质量、竣工资料、安全生产、文明施工目标。1工期目标根据A省XXX市污水处理厂工程特点，结合我公司的综合实力及在多个污水处理厂施工经验，我公司在A省XXX市污水处理厂工程的工期目标确定为：计划于20xx年3月1日开工，确保在20xx年12月31日前全部完成A省XXX市污水处理厂土建及设备安装工程，XXX年1月至3月为试运行期。2质量目标在A省XXX市污水处理厂工程施工中，严格遵循我公司程序文件要求，以雕琢艺术品的理念对待工程中的每一个细节，严格做好材料选择、细心做好过程控制、精心做好成品保护，实现以下质量目标：单位工程优良率达到80%以上，联动试车一次成功，塑造精品工程。3安全生产目标在A省XXX市污水处理厂工程施工中，我公司严格贯彻执行国家，北京市政总公司有关安全生产的各项法律法规及管理办法，针对深基坑施工、冬雨季施工、高空作业、现场用电制定专项技术保证措施，确保安全生产。我公司在A省XXX市污水处理厂工程的安全生产目标确定为：不发生因工死亡，重伤和重大机械设备事故。无火灾事故。4文明施工目标在A省XXX市污水处理厂工程施工中，力争创建文明安全工地。我公司在A省XXX市污水处理厂工程的文明施工目标确定为：整个施工过程中，严格以地方文明安全工地标准管理现场。第四章施工部署及计划安排1工程项目部组成我公司将把本工程作为公司创优工程、重点工程、塑精品工程,组建强有力的项目经理部。公司选拔任命项目经理、项目总工程师,其他管理人员采取公司内部公开竞争择优聘任上岗方式，项目经理与每位管理人员签定聘任岗位协议书。项目经理部组织机构：项目经理部下设四科一室：工程科、质测科、供应科、经济科、办公室。工程施工由四个施工工号进行，其负责施工项目如下：第一工号：主要负责进水泵房、厂外管线、旋流沉砂池、贮泥池等的施工第二工号：主要负责生物池、二沉池、清水池、滤池、膜反应池等的施工。第三工号：主要负责综合办公楼、传达室、食堂、总变电室、鼓风机房、Ro设备间等所有的建筑物的施工。第四工号：主要负责全厂综合管线及道路及其附属工程的施工。2施工总平面布置2.1 临时水布置施工临时水源接自厂区外上水管，厂区内采用钢管向各用水点布置，提供生产、生活、功能性试验用水。主干管用75钢管布设，支管采用4)50的钢管引向附属用房区、生活办公区、生产区各用水点。分区域布置阀门和消火栓，满足生产和生活需要并满足施工现场及生活区的防火安全。2.2 临时电布置现场用电主要有生产和生活两部分。经估算，现场高峰用电量为330KVA,现场设一台400KVA变压器，位置在厂区西北角，变压器前端线路接自厂区外高压电网。配电线路采用三相五线制布设，引至现场各结构物边上。2.3 临时路布置临时路的设计主要本着方便施工、节约的原则进行布置；依照工程平面规划图的道路、管线及构筑物、建筑物的位置进行设计。确保各施工地点道路通顺、方便，尽量避免因施工造成道路中断，一旦中断有其他道路可供选择。根据平面规划图的道路，临时道路分为两种，一种是位于正式道路处的临时道路，其结构依据正式道路的标准进行施工，一种是不在正式道路处的临时道路，结构形式采用15Onlm厚12%石灰土层，300mm厚级配砂石。所有临时道路两侧均设05m的路肩。2.4 临时生产、生活区布置根据工期要求并结合施工的实际情况，生活区包括食堂、浴室、办公室、宿舍、开水房、厕所等必备生活用房。生活区根据工程需要设钢筋加工厂、木工加工厂、仓库。临时生产、生活区在不影响施工进展的前提下，结合平面规划和实际情况，经反复比较后决定。3开竣工日期计划开工日期：20xx年3月1日计划竣工日期：20xx年12月31日试运行日期：XXX年1月1日XXX年3月31日4总体施工顺序A省XXX市污水处理厂工程大致分为以下四个阶段：第一阶段为20xx年3月1日20xx年3月15日。主要进行三通一平、临设施工、施工降水的准备工作。第二阶段为20xx年3月16日20xx年10月24日，主要进行厂区综合管线施工、构筑物以及其它大型混凝土结构池体的施工，以及厂区建筑物、道路、绿化施工。第三阶段为XXX年10月25日20xx年12月31日主要进行机械设备的安装以及全厂区的清理交验工作。第四阶段为XXX年1月1日XXX年3月31日主要进行厂区试运行工作。具体部署如下：第一阶段：在20xx年3月15日前完成场地平整、生活区、生产附属设施（小搅拌站、木工加工厂、钢筋加工厂、料库、临时堆土厂等）、临时路、临时水及临时电的施工。第二阶段：在这一阶段主要进行各主要构筑物、建筑物、综合管线、道路结构及绿化的施工。主要进行结构施工的构筑物和建筑物有:进水泵房、旋流沉砂池、生物池、二沉池、清水池、膜反应池、贮泥池、滤池等。其中构筑物完成主体结构施工（包括功能性试验）、所有建筑物完成主体结构及装修施工，综合管线、道路、绿化全部完成。这一阶段是施工高潮并要努力克服雨季、冬季施工的困难，科学、合理的安排生产计划确保第二阶段施工任务的完成。第三阶段：从20xx年10月25日20xx年12月31日，这一阶段主要对以完成的各构筑物、建筑物进行机械、电气设备的安装及单机调试工作以及土建验收工作。第四阶段：业主要求有三个月的试运行时间，在这段时间内我方将尽可能地提前使全厂达到稳定运行，确保出水的合格。第五章土建工程施工技术措施第一节施工测量XXX市污水处理厂工程为多种构筑物、建筑物、管线组成的综合工程，工程量大，故施工过程中对测量工作要求很高。为高质量完成XXX市污水处理厂工程，我们在工程的开始就对测量工作引起足够重视。合理调配设备、人员，使测量工作达到预期目标。1组建测量组工程测量是工程优质快速施工的基础，因而测量工作的控制到位与否，直接影响着其它工作的顺利进行。我公司针对本工程组建一个经验丰富、业务水平高的测量组。测量组设组长。测量组长具有十年以上污水厂站测量施工经验，全组人员可熟练地使用测量全站仪进行坐标定位。测量组在项目总工程师领导下进行全厂范围内的施工测量工作。2测量施工2.1接桩、布置轴线及高程控制桩进场后，立即进行由业主提供的XXX市污水处理厂工程平面控制点、高程控制点的接桩任务，并布置场区内的平面坐标控制网及高程控制网，并以适当的比例绘制成图。场区的高程控制网布设成闭合环线，对于重点平面控制点及高程控制点浇筑混凝土墩进行加固保护（混凝土墩深1m,长和宽各O.6m）,并设立红色警示牌，提醒车辆及行人注意。外防腐层质量标准材料种类构造检查项目厚度(mm)夕卜观电火花试验粘附性环氧煤沥青涂料二油0.2涂层均匀无褶皱、空泡、凝块2KV火漏查火臭电检检打炉用花仪无梅以小刀割开一舌形切口，用力撕开切口处的防腐层，管道表面仍为漆皮所覆盖，不得露出金属面4.1.3钢管的安装安管前的准备工作a.按设计要求对管材、管件、阀门一一进行检查：对管件，应检查其型号、规格、公称直径、公称压力、运用介质、出厂合格证。阀门：应检查其型号、规格、公称直径、公称压力、运用介质、出厂合格证。钢管：应检查其管径、壁厚、单管试压记录、内外防腐层（外观、防腐厚度、电火花等）、几何尺寸允许偏差等。直焊缝卷管管节几何尺寸允许偏差项目允许偏差（mm）周长D600+2.0D>600+0.0035D圆度管端0.005D；其他部位SOlD端面垂直度0.001D,且不大于L5弧度用弧长hD/6的弧形板量测于管内壁或外壁纵缝处形成的间隙，其间隙为0.1t+2,且不大于4；距管端200IIm纵缝处的间隙不大于2注：L.D为管内径（mm）,t为壁厚（mm）；与突出物的套割：墙面上如果有出墙管、脸盆支架等突出物,用整块瓷砖上下左右对准划好，放在一块平整的硬物上；用合金钢小塞子切割，先凿外层，后凿内层，再用砂轮磨边，最大缝隙不大于5mm,边缘整齐，切割吻合。缝隙用与瓷砖颜色近似的水泥砂浆嵌抹平整。不得使用碎砖拼凑镶贴。贴边角：阳角采用磨边镶贴。擦缝：瓷砖铺贴完进行自检，发现空鼓、接缝不平直等缺陷,及时返工修理。检查合格后，用清水将墙面冲洗干净，用棉丝擦净。用毛刷蘸粥状白水泥素浆涂缝，用布擦均匀、密实，以防渗水。9.6油漆及涂料施工主要项目为木门、钢制栏杆、内墙、顶棚。为了提高油漆及涂料工程的质量，材料一经监理工程师批准，不得随意更改；使用的产品必须有合格证书，且有制造厂商关于配套、兼容的说明。清理好基层，选用合格的材料，同时加强检查。材料的品种符合设计要求，并符合现行的材料标准规定。材料进场后，进行验收。使用的稀释剂与涂料配套，不得随意掺兑，颜料性能符合要求。腻子具有塑性和易涂性,干燥后坚固，并按底漆和面漆的性能配套使用。涂料工程施工前必须做样板。木门刷漆操作工序：处理基层一刷底油一批腻子一磨光一头遍油漆一复补腻子一磨光一二遍油漆一磨光一三遍油漆（面漆）。A,处理基层：起掉基层表面的明钉，起钉时在钳子下垫木板;子磨砂纸相同。刷第二遍油漆方法同第一遍。G.第二遍油漆干透后用0#木砂纸轻轻地磨一遍，磨掉表面“油琲子”使其光滑。保护棱角，不得磨穿底油，不得把油膜划破。磨完砂纸用潮布将磨下的粉沫擦净。H.第三遍为罩面漆，在玻璃油灰达到一定强度后进行。涂刷前将环境清扫干净防止污染。照面漆不得掺催干剂，涂刷工作一次完成,以防颜色不一。采用调和漆粘度较大，涂刷时要多刷、多理，刷油饱满、均匀。无漏刷、无流坠、透漆和皱皮，刷纹通顺，色泽一致。金属栏杆刷漆木扶手安装首先进行找位与划线。按照设计图纸扶手构造，根据折弯位置、角度，划出割角线，在栏杆顶面划出扶手直线段与弯头、折弯段的起点和终点位置。预装扶手由下向上进行，先预装起步弯头及连接第一跑扶手的折弯弯头，在配上下折弯之间的直线料，进行分段预装粘接，分段预装检查无误，进行扶手与栏杆的固定，即用木螺丝拧紧固定，固定间距控制在40Onlnl以内。硬木楼梯扶手及金属栏杆施工顺序同木门。金属栏杆底漆采用人工涂刷，以后涂刷采用喷涂方法，喷涂时作好地面、墙面等成品保护。白色乳胶漆墙面、顶棚水泥砂浆表面涂刷乳胶漆的操作工序为：处理基层一刮腻子一第一遍乳胶漆一复补腻子一磨光一第二遍乳胶漆一磨光一第三遍乳胶漆。A.基层处理：基层干燥，含水率不大于10%,并验收合格。立撑，剪立撑角度为45°。10.2垂直运输架本工程材料运输采用简便的井式垂直运输架。构造采用八柱式。支搭采用扣件式钢管。横杆间距1.2m-l.4m；四面均设剪刀撑,每34步放一道，上下连续放置；天轮梁支承处设八字撑杆。缆风绳放置一道，采用巾8钢筋（或7mm9mm的钢丝绳）并与地面成45°夹角。搭设做到杆件方正平直，立杆垂直，剪刀撑和斜撑使用整根钢管，最底层的剪刀撑必须落地。进料口和出料口的净高度不小于L7m,导轨垂直度及间距尺寸的偏差不大于±10mm。吊盘安装停车装置（一般用安全支杠）。地轮的装设采用地锚固定。卷扬机的牵引力满足使用要求。缆风绳地锚采用48钢管打入土中1.2m-1.5m,入土深度不小于Lon1,距地面04m处水平埋入一根长度为0.5m的648钢管。锚桩设在坚实的土内，埋设地点平整，不积水，不浸泡，以免软化回填土，降低摩擦力。地锚的拉绳与桩卧木垂直。地锚与地面的水平夹角为30°以避免地锚承受过大的竖向力。第六章地基处理XXXA市污水处理厂工程所在地地质情况为湿陷性黄土，地基处理方案基本分为两类，对于大型构筑物的地基及砖混结构的建筑物（如仓库、办公楼等），拟采用强夯法。对于跨度较大的车间厂房，拟采用CFG桩进行地基处理。1强夯法强夯的设计、处理深度、范围和最终承载力符合图纸要求。强夯法的设计、计算和施工方案送交工程师审批。强夯法的有效加固深度，要结合现场试夯或当地的经验确定。强夯的单位夯击能，根据土基类别、结构类型、荷载大小等综合考虑,并通过现场试夯确定。一般情况下，对于粗颗粒土取1000-3000KNmm2;细颗粒土可取1500-4000KNmm2o夯点位置据建筑建筑结构类型，采用等边三角形网格布置。强夯施工采用有自动脱钩装置的履带式起重机,强夯施工步骤如下：1 .清理并平整场地。2 .标出第一遍夯点位置，起重机就位。3 .将锤起吊到预定高度，待夯锤脱钩自由下落后，放下吊钩，若发现因坑底倾斜面造成夯锤歪斜时，应及时将坑底整平。4 .重复步骤3,完成第一遍全部夯点的夯击。5 .用推土机将夯坑推平。6 .天后按上述步骤逐次完成全部夯遍数，最后用低能量满夯，将场地表层夯实。7 .测量夯后场地高程。第一遍夯点间距取5-9m,以后各遍夯击点间距与第一遍相同。两遍夯击之间有一定的时间间隔。根据地基土的渗透性确定，如果对于渗透性较差粘性土，时间间隔不少于3-4周，如果渗透性较好可连续夯击。夯击遍数一般情况为2-3遍，最后以低能量满夯一遍。强夯施工质量控制：1 .施工前检查锤重和落距，以确保单击夯击能量符合设计要求。2 .在每遍夯击前，应对夯点放线进行复核，夯完后检查夯坑位置,发现偏差或漏夯应及时纠正。3 .施工过程中记录每个夯点的夯沉量作为原始记录。强夯施工完毕后，由具备相应资质证书的第三方机构进行检测,检测采用标准贯入试验、室内土工试验和地基土压板竖向静荷试验三种检测方法进行。检测结果交工程师审阅。2、CFG桩CFG桩适用于用作软基处理，在CFG桩施工完成后，按要求测试地基承载力达到160Kpa,检测合格后，进行清表与清除桩头浮渣。根据具体地质情况，CFG桩桩底落在较硬的持力层上，其桩长及桩间距由设计给定。CFG桩施工前，按设计桩号范围测量放线，放线前将施工场地清表，并平整至统一标高。根据设计图纸对桩位编号、定位，并约请监理工程师检查验收。按桩间距网格布置桩位。安装螺旋钻孔机就位。根据施工现场情况，钻机从一侧就位，周边桩顺序进行施工，为避免埋住已放好的桩位，施工过程中在不破坏成桩前提下及时清走多余土方，便于钻机移位、成孔、灌注作业。CFG桩采用空心钻杆螺旋钻进成孔。开钻前钻机就位必须铺垫平稳，立柱垂直稳定牢固，对位准确，并检查钻头上的楔型出料活门是否闭合，严禁开口钻进，钻头直径不小于390mm。检查合格后开始钻进，钻进时注意观察电流值变化，当电流值接近140A时及时提升排io钻孔至设计深度后停钻。钻孔过程中人员一定要紧密配合，适时进行螺旋钻杆上泥土的清除，确保钻杆能正常作业。当钻头达到设计标记深度时，停止钻进。压力灌注成桩：钻进至设计标高并检验合格后，用拖式泵从空心钻杆自下而上进行碎灌注，碎合易性、流动性满足泵送碎要求。边压边均匀提升钻杆，以保证混凝土始终淹没钻头出料口Im以上，直至施工高程面，停泵，提钻杆，移机至下一孔位。当钻杆内充满碎后，开始拔钻杆，严禁先提钻后泵料,成桩工艺基本同于灌注水下碎，成桩的提拔速度控制在23mmin,成桩过程要连续进行，严禁断桩。为确保成桩质量，每根桩的碎灌注量均应与理论灌注量。清理桩间土、截桩：CFG桩强度达到设计强度的70%以上时，进行清表凿桩头，清理桩头必须使用人工，严禁使用机械作业避免将CFG桩破坏（折断）。按设计要求进行部分或全部的小应变无损探伤，成桩质量达到100%I,II类桩，不允许出现III类桩。当成桩强度达到100%时方可进行单桩静载试验或复合地基承载试验，静载试验破坏强度不得低于2倍的单桩设计承载力。CFG桩碎波速应在25004000ms,单桩静载试验桥两侧不得少于一组。附单桩静载试验图。桩头剔凿采用人工以钢钎呈120度角同时水平凿进,直至截断；在截掉大部分桩头后，用小锤、钢钎将桩顶修平至设计标高。质量标准及技术要求：桩位误差不大于200mm；钻孔深度误差不大于200mm；钻孔垂直度误差小于1%；混凝土坍落度180200mm0第七章调试及试运行A省XXX市污水处理厂工程设备分为机械设备、泵、闸门和计量装置。泵包括潜水泵、污水泵、污泥泵等。闸门包括平面钢闸板、蝶闸等。机械设备包括格栅系统、沉砂系统、曝气系统、刮泥机、鼓风机、电动单梁桥式起重机等。1施工准备工作1.1 施工条件施工组织设计和施工方案：设备安装前组织有关施工技术管理人员认真熟悉设计施工图纸,技术规范，生产厂家的安装技术资料和产品说明书、装配图。邀请设计单位及有关管理单位到施工现场进行设计交底，充分领会设计意图和全部技术要求，对重点安装工程事先制定相应的符合现行有关安全技术标准和产品技术文件规定的安全技术措施及安装方案。现场勘察：设备安装前组织有关施工技术管理人员进行现场勘察，配合土建施工人员清出预埋管、预埋件，核测其位置高程并作详细记录。为组织施工做好准备。材料、安装机具、劳动力准备：工程施工前，对水源、电源、照明、主要材料、机具、劳动力等做充分准备，作出合理安排。备齐安装施工中使用的符合计量法规规定的计量器具和检测器具、仪器仪表，精度不低于要求的精度等级。根据安装的需要备齐专用工具，如：公斤扳手、尼龙吊带、套胶管钢丝绳、抬镐、框架水平、专用辅助胎具。施工招标设备材料的准备、到货：凡标书中规定由承包方采购的设备及材料，一经中标后，立即着手开始对设备及材料生产厂家的调研工作，以质优价廉的原则确定生产厂家，并根据各分项工程进度安排，制定设备材料进厂计划，报业主和监理工程师批准。计划安排：根据总体工期要求及现场条件制订总进度计划，根据总进度计划作出本工程的总材料需求计划，分别报建设单位和监理单位核准、审定。1.2 设备开箱检查及保管1.2.1. 现场开箱、清点和设备交接设备的开箱、清点和交接按有关协议，由承包方组织，建设单位、代理厂商和监理方等有关人员参加。在设备进厂后，根据设备装箱单逐箱及时进行数量清点，对设备的外观逐一进行检查拍照并作好登记记录，办好交接手续。对运输过程中发生的问题协商解决。在清点过程中，发现不能互换的零、部件，按安装位置和次序作好标记，为顺利安装创造条件。设备开箱检查记录包括以下内容：.箱号、箱数以及包装情况；设备的名称、型号、规格和数量；装箱清单、设备技术文件、资料及专用工具；设备有无缺损件，表面有无损坏和锈蚀等;其他需要记录的情况。1.2.2. 材料和设备的搬运、贮存及保护按照生产厂商的书面说明规定，搬运和贮存设备及其零、部件和专用工具，并根据合同条件采取有效保护防止设备损伤和损坏。在安装前，制造厂为防止部件损坏而包装的防护粘贴，不得提前揭掉。1.3 设备基础清除设备基础表面和地脚螺栓孔中的油污、碎石、泥土、积水,并找出予埋钢板的顶面，对于进行二次混凝土浇筑的接触面按设计和规范的要求进行凿毛。2通用机械设备安装2.1 水泵及其配件安装2.1.1. 离心泵安装检查和清洗离心泵安装前按规范规定进行清洗和检查。整体出厂泵在防锈保证期内，只清洗外表。当超过防锈保证期或有明显缺陷需拆卸时，其拆卸、清洗和检查符合设备技术文件的规定。分体泵的清洗和检查：泵的主要零件、部件和附属设施、中封面和
