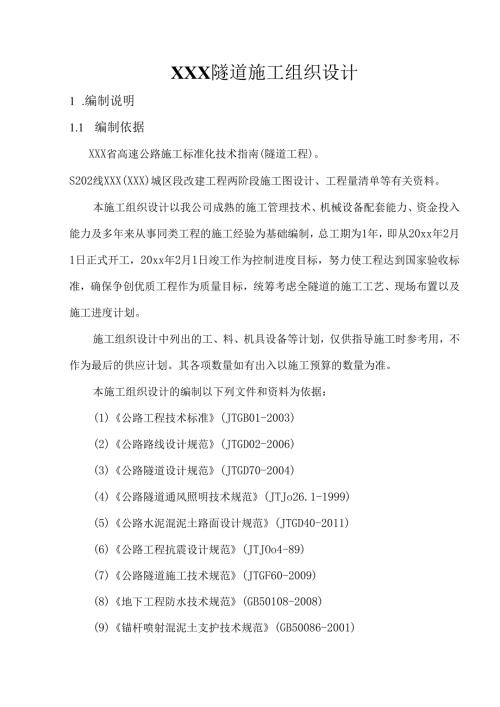

XXX隧道施工组织设计1 .编制说明1.1 编制依据XXX省高速公路施工标准化技术指南(隧道工程)。S202线XXX(XXX)城区段改建工程两阶段施工图设计、工程量清单等有关资料。本施工组织设计以我公司成熟的施工管理技术、机械设备配套能力、资金投入能力及多年来从事同类工程的施工经验为基础编制，总工期为1年，即从20xx年2月1日正式开工，20xx年2月1日竣工作为控制进度目标，努力使工程达到国家验收标准，确保争创优质工程作为质量目标，统筹考虑全隧道的施工工艺、现场布置以及施工进度计划。施工组织设计中列出的工、料、机具设备等计划，仅供指导施工时参考用，不作为最后的供应计划。其各项数量如有出入以施工预算的数量为准。本施工组织设计的编制以下列文件和资料为依据：(1)公路工程技术标准(JTGB01-2003)(2)公路路线设计规范(JTGD02-2006)(3)公路隧道设计规范(JTGD70-2004)(4)公路隧道通风照明技术规范(JTJo26.1-1999)(5)公路水泥混泥土路面设计规范(JTGD40-2011)(6)公路工程抗震设计规范(JTJOo4-89)(7)公路隧道施工技术规范(JTGF60-2009)(8)地下工程防水技术规范(GB50108-2008)(9)锚杆喷射混泥土支护技术规范(GB50086-2001)(IO)公路工程基本建设项目建设文件编制办法(交公路发2007358号)(11)公路工程地质勘测规范(JTJC20-2011)(12)工程建设标准强制性文件(公路工程部分)(13)公路沥青路面设计规范(JTGD50-2006)(14)建筑设计防火规范(GB50016-2006)1. 2编制原则贯彻优化施工组织设计、技术先进可行及经济合理的指导原则，严格遵照业主对工程建设的质量、工期、造价等方面的控制要求，结合本隧道的工程特点编制。严格遵守投标文件中有关投标须知和合同条款等要求的原则。坚持技术先进、科学合理、经济适用与实事求是相结合的原则，合理安排施工部署，最大限度地减少施工对当地交通及生活带来的影响。坚持加大环境保护、水土保持力度的原则。认真保护自然环境和文物，搞好文明施工建设。采用新技术、新工艺、新材料、新设备的原则。2.工程概况2.1 概述XXX隧道是座单洞双向行车隧道。该隧道洞身进口部分位于半径为600m的曲线内，隧道纵坡为2.5%,进口桩号K0+900,设计标高537.36米；出口桩号K1+210,设计标高544.7米，全长310米。隧道进口采用削竹式洞门，出口采用端墙式洞门。隧道建筑界限：净高5.0m,净宽10.0m,其中行车道3.5×2m,人行道宽度2Xlm,侧向宽度05X2m,净空界限以外的空间设置排水及必要的照明设施等。2. 2工程地形、地貌、水文、气象2. 2.1地形地貌隧道走向为北-南向（总体走向186°）展布，地势总体呈中间高，两端低，东高西低，山体向西呈单斜状倾斜。隧道中部山顶为隧穿越段最高点，海拔高度为600.80m,最低处为隧道进口前缘约19Onl溪沟中，海拔高度为507m,隧道段路线最大相对高差93.8mO隧道进口地形为折线形台阶状缓坡，平均坡度为1015°,坡向为24。，南高北低，基岩大部裸露，阶面多覆盖薄层残坡积粉质粘土，现为农田；隧道出口地形为沟槽斜坡缓台地形，洞口下方轴线两侧地形较高，中部平缓开阔，平均坡度小于5。；洞口上方呈一字状斜坡地形，坡度约10。整体坡面基岩大部裸露,第四系薄层覆盖，为约2m厚残坡积粉质粘土，现为农田，附近有民房分布。2. 2.2工程地质本隧道进出口围岩为薄中层状或块状泥岩、泥质砂岩、砂质泥岩号1施工准备20xx-2-2020x-4-l1个月2洞口开挖20x-4-l20x-5-l1个月3洞身开挖及初期支护20x-5-l20x-10-l5个月4洞门施工20x-6-l20x-ll-l5个月5二次衬砌20x-6-l20x-ll-l5个月6整修及路面20x-ll-l20x-12-l1个月7其它20x-12-l20x-2-l2个月5.施工布置5.1 临时工程5.1.1 施工便道在隧道出口，新修施工便道约400m至隧道洞口。新修便道宽5.0m,路面采用30Cnl厚泥结石，双侧设排水边沟，水流过大处埋设管涵过水。弃砧便道每隔200m设置会让站1座。5.L2施工用电在隧道出口设800KVA变压器1台、并备用一台250KW发电机1台；洞外低压供电线路采用三相四线制架空线，隧道内采用电缆线供电。5.L3施工用水在隧道出口拌合站内设置储水池，在隧道附近山溪修筑蓄水池，铺设100I三塑料管至拌合站储水池，用高扬程水泵抽水。5.1.4高压供风在隧道进口处建空压机房一座，各安装3台20m7min电动空压机，并配备2台12m¾nin内燃空压机备用，供应隧道风动机械施工。5.L5施工通风和防尘风机采用2DT64-125型轴流风机，风管采用120CnlPVe软质通风管，在洞门外不小于20m处沿隧道一侧高架，集中串联方式连接，压入式通风。防尘：隧道防尘采用以风、水结合为主的综合防尘措施，坚持湿式凿岩和爆破后喷雾洒水、冲洗岩面避免灰尘飞扬，使用燃油添加剂和机械废气净化装置相结合，降低内燃机废气排放量，采用高压水风混合射流雾化降尘器，进行水幕降尘和个人防护相结合，实施综合防尘措施，减少粉尘危害。5.L6洞内三管两线布置洞内采用120CmPVC软质通风管，进行压入式通风。隧道动力线和照明线安装在另一侧的边墙顶部边缘上，供电线路采用三相五线制，动力线在上，照明线在下。照明线距填充面距离不小于2.Om,成洞地段采用明线架设成固定电路，线材为绝缘良好的橡皮线。成洞地段采用40w日光灯照明，日光灯间距20m,特殊地段采用高压碘灯，台车衬砌及未成洞地段采用36v低压碘灯。成洞地段供电线路布置图见图5-1；洞内三管两线布置见图5-2。卷在水中不冒或冒少量气泡为止。锚固剂风枪工作风压控制在0.50.6mpa左右，在风枪的风管输入端安装压力表进行风压控制。在锚固段速凝水泥药卷打入结束后立即进行预应力锚杆杆体安装，采用钻孔平台上人工插杆，可利用人工扶杆的情况下。插杆前对锚杆杆体加工：药卷锚杆朝向孔底的一端应削尖。在距锚杆底部10.Om处设止浆环,每3m设对中环一个,对中环采用6.5mm圆钢与锚杆杆体焊接。外露端长度50cm,端头用砂轮切割机切平（套丝长度50cm）,以便于安装与精扎螺纹钢筋配套的螺母。在锚杆杆体自由段安装进浆管（内径615mmpvc管）和回浆管（内径巾8mm硬质塑料管），回浆管应牢固绑扎在杆体上，管口端部距止浆环15Cnl处。进回浆管在孔口通过钢垫板预留孔口引出。锚杆杆体插入内锚段后,立即采用木楔（长度610cm）进行锚杆孔口封口,防止锚杆从孔内滑出。木楔应完全打入孔内，不得留出孔外，以免影响锚杆孔口钢垫板安装和锚杆张拉。孔口承压垫座钢垫板面与锚孔轴线垂直，承压垫座必须平整、牢固。若钢垫板面与锚孔轴线不垂直，孔口外侧可用快凝砂浆找平，砂浆强度增长应满足12小时承载60KN张拉力的要求。13.3.4张拉与锁定在内锚段锚固剂灌浆完毕后24小时左右开始进行锚杆张拉。张拉设备采用tg-2000型扭力扳手。锚杆张拉前，对扭力扳手进行率定。施工中扭力扳手易损坏，要求每周率定一次。张拉前将钢垫板套入锚杆，调整垫板与锚杆垂直后紧锁螺帽。锚严格的控制：(1)对锚杆精轧螺纹钢、锚固剂药卷、水泥等重要材料，要求相关资料齐全，并进行进场抽检，以确保材质优良。张拉前首先对扭力扳手进行率定，率定合格后再用于张拉施工。施工过程中中扭力扳手极易损坏，要求每周率定一次，确保张拉精度。(2)造孔是质量控制的要害环节之一，孔位必须经测量放样，并用红油漆标识。液压凿岩台车要选用经验丰富，责任心强的操作手,开钻前要认真调整好钻臂方向，确保孔向垂直岩面在开钻，钻杆匀速钻进，并不断加水冲洗岩粉。钻孔准确度高，不但确保了锚固效果，且确保插杆及承压垫板安装及张拉施工。(3)内锚段灌浆是否密实，是确保张拉成功的要害环节，首先要确保锚固剂药卷浸泡充分，要求浸泡时间控制在2.5分钟左右。其次，锚固剂每打入一卷锚固剂，输送管向孔外拉出5cm左右，要取保打入锚固剂药卷60支左右，填满3m锚固段。(4)张拉是药卷锚杆施工最重要的环节，张拉严格按技术要求进行分级张拉，全过程严格监控，并做好详实细致的原始记录。13.4中空锚杆施工工艺中空注浆锚杆是自进式锚杆的简化和改型。杆体材料为碳素钢，包括全螺纹无缝钢管和联结套、铁垫板、止浆塞等部件。其端头装塑料锚头，其一利于向上打锚杆，使杆体卡在钻孔中不下坠，二是与孔口止浆塞一起保持杆体居中位置，使砂浆保护层厚度均匀。本隧道视情况，若遇膨胀性围岩段，围岩软弱富水，隧道虽然及时支护和封闭，并采用防排水措施，保证基底无水情况下，但围岩仍发生一定的变形，则在隧道基底设置中27自进式中空注浆锚杆。中空注浆锚杆施工工艺流程见图13-3。图13-3中空注浆锚杆施工工艺框图施工准备I锚杆孔位布置钻锚杆孔、锚杆安装I浆液配制I注浆1不合格注浆质量综合检查合格戴杆头封堵帽进入下道工序13. 5喷射碎施工工艺1. .5.1配合比喷射混凝土配合比，需符合混凝土强度和喷射工艺要求，可通经验选择，并通过试验确定，亦可参考以下数据：水灰比：040.45。砂率：45%60%灰骨比：1：4L5o速凝剂掺量通过试验确定，一般为水泥重量的24%,水泥选用普通硅酸盐水泥，水泥标号不得低于425号，细骨料采用坚硬耐久的中砂或粗砂。细度模数宜大于2.5,含水率控制在57%。粗骨料采用坚固耐久的碎石，粒径不宜大于0.97mm。13. 5.2搅拌和施喷机具采用强制式搅拌机和TK961湿喷机。14. 5.3喷射前准备工作检查受喷面尺寸，保证开挖面尺寸符合设计要求。拆除障碍物。清除受喷面松动岩石及浮硝，并用射水或高压风清洗岩面。制作钢筋网片时，应首先清除污垢。安装的钢筋网片距喷面不小于3cm,钢筋与锚杆联结牢固。机具设备及三管二线，应进行检查和试运转。如发现有脱落的石块或混凝土块被钢筋网架住时，应及时清除。突然断水或断料时，喷头应迅速移离受喷面，严禁用高压风或水冲击尚未终凝的混凝土。15. 5.5混凝土养护混凝土终凝后2h,应立即开始洒水养护，养护日期不得小于14天，洒水次数以能保持混凝土充分湿润为度。设有格棚钢架喷混凝土应符合下列要求：钢架与围岩之间的间隙必须喷射混凝土并充填密实。喷射顺序，应从下向上对称进行，先喷射钢架与围岩之间空隙，后喷射钢架之间混凝土。钢架应全部被喷射混凝土所覆盖，保护层厚度不得小于4cmo在有水地段进行喷射作业时，应采取下列措施：喷射时，先从远离出水点处开始，再逐渐向涌水点逼近，将散水集中，安设导管，将水引出，再向导管逼近喷射。当涌水严重时，设置泄水孔，边排水边喷射。喷射碎施工工艺流程见图13-4o14.确保工程质量和工期的措施14.1 确保工程质量的措施14.1.1 质量目标分项工程一次合格率100%,工程优良率在95%以上，总评达到优良，同时满足全线工程创优规划要求。14. 1.2健全质量保证体系及质检机构14.1. 3强化教育和培训，增强全员质量意识采取各种形式进行职工教育、培训，把工程质量教育形成制度，使之贯穿于施工的全过程。达到职工的岗前教育面100%,使各级人员在对工程质量的理解上、认识上树立全新的质量意识和质量观念，拖延。在抢险过程中，项目部将按照公司预案中的规定对表现突出的人员进行奖励。(6)报告、处理程序险情发生时，项目经理、项目副经理、总工程师立即组织成立现场抢险领导协调小组，小组的构成由项目经理确定，抢险小组将全权负责事故的应急措施、方案制定、预案实施。险情发生后，现场除应及时采取必要的抢险应急措施外，必须在第一时间内通知项目经理，由项目经理立即向各职能部门进行通报，同时进行抢险人员组织，当人员不足时，由小组组长进行统一安排。险情发生后，由相应的工程师及负责人在12小时内写出书面报告，报项目经理及项目副经理，报告的内容包括：事故发生的时间、地点、事故发生的简要经过、事故损失的初步估计、事故发生原因的初步判断、事故发生后采取的措施及事故控制情况等。险情发生后，当事人(指全体员工，当有班长在场时，由班长执行)应在第一时间内将事情的经过、事态向项目部汇报；在第一时间内组织人员进行抢救(当抢救不过来，并危及抢救人员安全时，应组织人员撤离到安全区域内，对事态的发展进行临时隔离，防止事态的发展、漫延)；第一时间内保护现场，并对现场进行隔离；第一时间内将事态控制在稳定范围内，第一时间内向上级汇报。(7)通信、联络方式内部联络通信：抢险领导小组成员移动电话必须24小时开机，保证通讯畅通。外部联络通信：当发生险情时通过固定电话或移动电话及时报告上级部门、建设单位、监理、保险公司等有关单位，汇报情况。当在抢险过程中发生火灾、伤员等情况时及时联系相关部门。17.4.2工程安全抢险预案（1）防洪险情与气象部门保持联系，掌握天气变化情况，及早设防。硬化施工场地，保证地面排水设施畅通，配备足够的排水器材，保证基坑内积水能够及时排出。当水灾发生时，立即按突发性事件上报程序上报公司领导。有人员伤亡时，拨打120急救。当水灾发生时，立即组织人员进行抢险，并对重要设备物资进行保护、转移。组织人员用装土草袋等将水引流至安全区域内（在低洼处时，可接抽水机进行排水，安装备用水泵100nl3h）,同时用装土草袋等对重要区域和设施进行围堰保护。对现场内的所有电器进行关闭，并关闭总电源。对溺水者组织会游泳人员进行下水抢救。当无人会游泳时，可利用大的漂浮物（如：方木、轮胎等）下水进行抢救人员。溺水人员被救上来时，如出现身体不适，应立即送往医院；如出现晕迷时，可用压迫其胸腔和人工呼吸的办法进行抢救，同时立即送往医院；当出现体克时，除按上述办法操作外，应以最快速度将溺水者送往医院。突发停电施工中采用备用发电机供电方案，自备200KW发电机共2台。经常检查备用供电设备，保持设备状态良好，确保紧急时正常使用。定期检修供电线路、高压电源、高压变压器的防护栅栏状态，保证其状态良好。随时同电力管理部门联系，掌握动态信息。停电时及时启动发电机。台风台风易发生时期加强与气象部门的联系，在接到台风警报后立即停止所有工程的施工，对所有的机械设备、临时工棚、脚手架、装吊设备、围墙等进行全面排查，及时采取加固措施或拆除或转移至安全地带，在台风来临之前人员全部撤离到安全地带，并关好房屋的门窗,拔除电源，尽可能将灾害损失降到最低程度。台风发生后立即组织人员抢救，抢修毁坏的工程，尽快恢复生产和生活秩序。同时做好卫生防疫措施，防止台风过后由于内涝或受淹造成传染病的爆发或流行。17. 4.3伤亡、伤害应急响应预案17.4. 3.1目的为了保护职工的人身安全，确保在意外情况发生时，抢救队员和全体职工能有条不紊地按照预先制定的方案，迅速及时抢救伤员，最大限度降低伤亡伤害程度，为此制定伤亡伤害应急响应预案。17.5. 3.2适用范围根据隧道工程施工的特点，容易产生的伤亡、伤害为：物体打击、触电、施工机械伤害、坍塌，本预案为这四大伤害而制定。17.6. 3.3应急响应预案(1)组织机构：项目部设伤亡、伤害应急响应预案小组。为了做到救援及时，工地设卫生所，卫生所平时要与温州市大型医院保持联系。组长：项目经理副组长：项目副经理、项目总工程师组员：物资机械部部长、安质环保部部长、办公室主任小组按总指挥、报警、接车员、现场抢救及保护进行分工。(2)呼救当工地发生伤害事件，最先发现情况的人员应大声呼叫，呼叫内容要明确：某某地点或某某部位发生某某情况！将信息准确传出。听到呼叫的任何人，均有责任将信息报告给与其最近的项目部管理人员、抢救小组成员，使消息迅速报告到伤亡伤害应急响应小组现场总指挥处。应急响应小组现场总指挥负责现场组织工作。(3)报警报警员负责打急救电话120,报告发生伤亡伤害的地点、伤害类型，同时必须告知工程附近醒目标志建筑，以利急救中心迅速判断方位。安全员负责将伤亡伤害情况及时报告公司安质部。(4)接车接车员迅速到路口接车，引领急救车从具备驶入条件的道路迅速到达现场。(5)自救应急响应小组现场总指挥负责现场组织工作。1、物体打击自救迅速移走周围可能继续产生危险的障碍物。为急救医生留出通道，使其可以最快到达伤员处。高空坠落不仅产生外伤，还产生内伤，不可急速移动或摇动伤员身体。应多人平托住伤员身体，缓慢将其放至于平坦的地面上。发现伤员呼吸障碍，应进行口对口人工呼吸。发现出血，应迅速采取止血措施，可在伤口近心端结扎，但应每半小时松开一次，避免坏死。动脉出血应用指压大腿根部股动脉止血。2、坍塌自救发生塌方后，应先检查塌方处是否还有可能的塌方危险，当确认无危险后，方可实施抢救，如还可能造成二次塌方，则必须采取有效措施控制。清理坍塌土方不可使用工具，应人工清除，避免对伤员的二次伤害。受土方坍塌伤害的人员可能造成内伤、脊柱伤害和骨折，因此也不可急速摇动或移动伤员。应多人平托住伤员身体，缓慢将其放至于平坦的地面上。止血和人工呼吸处理同上。3、触电自救使触电人员脱离带电体：抢救人员必须首先保证自己不被伤害。如在附近有电源开关应首先采用切断电源的方法；如附近无电源开关，应寻找干燥木方、木板等绝缘材料，挑开带电体；如可以迅速呼唤到周围电工，电工可利用本人绝缘手套、绝缘鞋齐全的条件，迅速使触电者摆脱带电部分。急救：触电者摆脱带电体后，应立即就地对其进行急救，除非周围狭窄、潮湿，不具备抢救条件，可将其转移到另外的地方。急救步骤如下：使触电者仰面平躺，检查有无呼吸和心脏跳动；如触电者呼吸短促或微弱，胸部无明显呼吸起伏，立即给其做口对口人工呼吸；如触电者脉搏微弱，应立即对其进行人工心脏按摩，在心脏部位不断按压、松开，频率为60次/分钟，帮助触电者复苏心脏跳动；因触电的不良影响，不是一下子表现出来的。因此，即使触电者自我感觉良好，也不得继续工作，应使其平躺，保持安静，同时保证周围空气流通，由医生来决定是否需要进一步治疗。4、机械伤害自救由相关在场人员迅速切断机械电源。将人员救出后，立即检查可能的伤害部位，进行止血，止血方法同上。如有切断伤害，应寻找切断的部分。将其妥善保留。总之，在急救中心医生到来之前，应尽最大努力，进行自救，以使伤害降低到最低点。在急救医生到来后，应将伤员受伤原因和已经采取的救护措施详细告诉医生。17.4.3.4保护现场现场总指挥在组织自救的同时，应派人保护现场，为今后的事故调查提供真实依据。17.5瓦斯防治隧道穿越煤层或瓦斯富集地段时，应加强监测，密切观注洞内瓦斯及二氧化碳浓度变化情况，并作好分析记录，提前做好各项预防措施。隧道施工过程中，应注意以下几点：有瓦斯溢出时，应在掌子面前方打超前探孔以探明地质情况并释放瓦斯，并结合强力通风，使瓦斯浓度降低到1%以下。当掘进工作面风流中瓦斯浓度达到1.5%时，立即停止工作，切断电源、撤出人员，进行处理；当掘进工作面内局部积聚瓦斯浓度达到2%时，附近20m内必须停止工作、切断电源，进行处理。采用全断面开挖，因其工序简单、面积大、通风好，随掘进随封闭，能尽快缩短瓦斯放出时间，缩小围岩暴露面，有利排除瓦斯。进洞人员使用矿灯、穿戴全棉工作服，严禁携带火柴、打火机等物品，严禁在洞内使用明火，灯头、开关、灯泡等照明器材采用防爆型。打眼采取湿式凿岩，严禁干式凿岩。在瓦斯地段爆破时，应使用毫秒电雷管和安全炸药，并采取电力起爆。爆破电闸安装在新鲜风流中，与开挖面保持20Onl左右距离;放炮时停止洞内一切工作，人员撤至洞外，通风30min后瓦斯检测人员进行测量瓦斯浓度，达到要求后工作人员方可进入。加强瓦斯知识和防止瓦斯爆炸的安全教育。洞内设置避难所，安装直通洞外电话，建立瓦斯预告牌。组织特别救护队，准备好急救、抢救设备。
