2022年11月京沪变电值守月度培训课件.docx

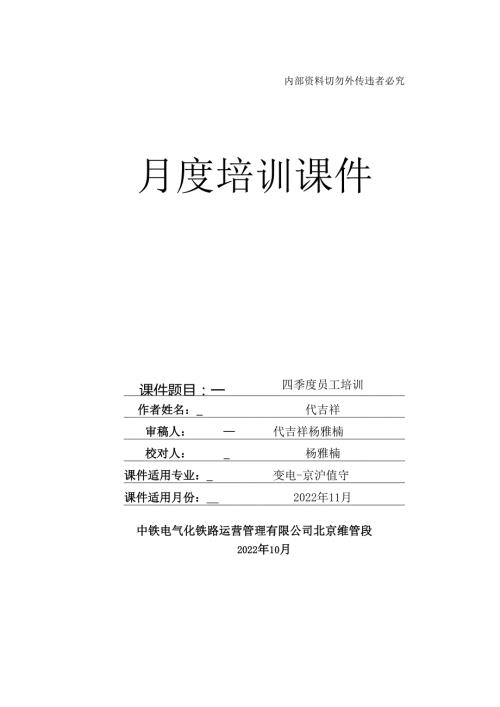

内部资料切勿外传违者必究月度培训课件课件题目：一四季度员工培训作者姓名：_代吉祥审稿人：代吉祥杨雅楠校对人：_杨雅楠课件适用专业：_变电-京沪值守课件适用月份：_2022年11月中铁电气化铁路运营管理有限公司北京维管段2022年10月知识点一变电所中充油充气设备概况及合格范围2（一）变电所充油、充气设备概况2（二）充油充气设备的合格范围4（三）题库11知识点二充油充气设备中油、气成分及作用。12（一）充油设备中油的成分及作用12（二）充气设备中气的成分及作用13（三）题库13知识点三高压设备带电作业。14（一）带电作业按作业方式14（二）命令程序14（三）安全距离15（四）绝缘工具15（五）安全规定16（六）题库16四实作演练评分表17五抢修演练评分表20参考文献21知识点一变电所中充油充气设备概况及合格范围(一)变电所充油、充气设备概况京沪线牵引变电所充油设备包括：牵引变压器、电压互感器、调压器。充气设备包括：六氟化硫断路器1.牵引变压器设备概况(1)牵引变压器的工作原理及作用：变压器是一种按电磁感应原理工作的电器设备。是将电压从高压变为低压，把发电厂输送的IlOkV(220kv)高压通过降压线圈变为适合电力机车运行的27.5kv电压。(2)牵引变压器由哪些主要部件组成？各部件的作用是什么？牵引变压器是油浸式变压器，它主要是由铁芯、线圈、油箱、套管、油枕、防爆管、净油器、散热器、呼吸器、温度计、瓦斯继电器等组成。1）铁芯：是变压器最基本的组成部分之一，它由硅钢片叠装而成，变压器的一、二次线圈都绕在铁芯上。2）线圈：用铜线或铝线绕成圆筒形的多层线圈，有一次侧线圈和二次侧线圈，都绕在铁芯上，导线外边用纸或沙包绝缘。3）油箱：是变压器的外壳，内部充满变压器油，使铁芯与线圈浸在变压器油内。变压器油的作用是绝缘与散热。4）绝缘套管：变压器各侧引线必须使用绝缘套管，为了线圈的引出线从油箱内引到油箱外，使带电的引线穿过油箱时与接地的油箱绝缘。绝缘套管作用是绝缘和支持。5）油枕：变压器油因温度的变化会发生热胀冷缩的现象，油面也会由于温度的变化而发生上升和下降。油枕的作用就是储油和补油，使油箱内保证充满油，同时油枕缩小了变压器与空气的接触面，减少油的劣化速度。油枕侧面的油位计还可以监视油的变化6）呼吸器：油枕内空气随变压器油的体积膨胀或缩小，排除或吸入的空气都经过呼吸器。呼吸器内装有干燥剂（硅胶）来吸收空气中的水分，过滤空气，从而保持油的清洁。7）压力释放装置：装于变压器顶盖上。变压器内部故障时，油箱内温度升高，产生大量气体，压力也增大，油和气体便冲开弹簧压力喷出，防止变压器油箱爆炸或变形。8）散热器：当变压器上层油温和下层油温产生温差时，通过散热器形成油的对流，经散热器冷却后流回油箱以降低变压器温度。为提高冷却效果可采用风冷、强迫油循环风冷、强迫油循环水冷等措施。9）瓦斯继电器：装在油箱与油枕的连接管上。当变压器内部严重故障时，接通跳闸回路，当变压器内部不严重故障时，接通信号回路。瓦斯保护是变压器内部故障的主保护。10）温度计：用来测量油箱内上层油温，监视变压器是否正常运行。2 .电压互感器概况京沪线牵引变电所电压互感器根据电压等级可分为：IlOKV电压互感器（充油式）、27.5KV电压互感器（环氧树脂浇筑式）。（1）电压互感器的作用：将大电压变为标准低电压的互感器叫电压互感器。其作用是把高压降为低压，供给保护与测量使用，这样既缩小了仪表与继电器的体积，又扩大了量程。（2）电压互感器的工作原理：电压互感器实际是一个降压变压器，只不过容量很小，工作状态接近于变压器空载状态。电压互感器的工作原理与变压器基本相同。3 .六氟化硫（3居）断路器概况（1）高压断路器的作用高压断路器在规定的使用条件下，不仅可以切断与闭合高压电路的空载电流和负荷电流，而且当系统发生故障时，它和保护装置、自动装置相配合，迅速地切断故障电流，以减少停电范围，防止事故扩大，保证系统的安全运行。（2）S居断路器的特点对断路器采用风作绝缘介质或灭弧介质，是利用其简单的灭弧结构达到很大的开断能力，电弧在风中燃烧时电弧电压特别低，燃弧时间也短。所以，风断路器的绝缘和灭弧能力在很大程度上决定于"$气体的密度和纯度，所以对对气体的监测就十分重要。（二）充油充气设备的合格范围1、牵引变压器、调压器（充油设备）（1）变压器油作用及相关知识1）变压器油的作用是绝缘和冷却。绝缘：保持变压器绕组中各线圈零件的电气分离冷却：把变压器中铁芯与绕组中发出的热量通过油的循环流动传出去，从而达到冷却的目的。为防止变压器油的老化，必须采取措施防止油受潮，减少与空气的接触。2）变压器油的分类按凝固点划分可分为：10号、25号、45号。京沪线牵引变电所所用变压器油油号为：25号：25#油指变压器油的凝固点是零下25摄氏度。3）变压器冷却方式变压器的冷却方式有自然冷却（ONAN）、风吹冷却（ONAF）、强迫循环水冷却、强迫油循环导向风吹冷却。京沪线牵引变电所变压器冷却方式采用：油浸自冷（ONAN）,其冷却原理为：运行中的铁芯与绕组产生的热量使油温升高，温度高的油密度较小上升进入散热片，油在散热片内温度降低密度增加，在散热片内下降重新进入油箱，铁芯与绕组的热量通过油的自然循环散发出去。（2）变压器合格范围（充油设备）D温度计（油温表）构成及温度合格范围油温表由温包、导管和压力计组成。将温包插入箱盖上注有油的安装座中，使油的温度能均匀的传到温包，温包中的气体随着温度的变化而涨缩，产生压力，使压力计指针转动，指示温度。油温计、连接管、温包、安装座运行中的油浸自冷、风冷式变压器，其上层油温不应超过85；风冷式变压器当上层油温超过55。C时应启动风扇。当变压器油温超过规定值时，值班人员要检查原因，采取降温措施降低油温，一般应进行下列工作：一、检查变压器负荷和温度，并与正常情况下的油温核对。二、核对油温表。检查变压器冷却装置及通风情况。温度计指示的温度是变压器上层油温，在70摄氏度时发”主变过热”信号，冷却风扇在55摄氏度时启动，在45摄氏度时停转。温度计结构2）储油柜（油枕）构成及油量合格范围胶囊式储油柜，利用尼龙胶囊，将变压器油与大气隔离，有效地防止变压器油的氧化，避免大气中的水份进入变压器油，可保持变压器油绝缘性能良好，确保变压器长期安全可靠运行。胶囊式储油柜油位计敞开式油枕通常使用玻璃管式的油位计，玻璃管旁边标有刻度，油柜上标着相对应的温度。敞开式储油柜京沪线牵引变电所内牵引变压器均采用胶囊式储油柜、调压器采用敞开式储油柜。牵引变压器油位计油两个限界值一个为最低值“MIN0一个为最高值“MAX10”,油位计上“-303+203+40。”分别是指在环境温度-30、+20,+40时的正常油位线。巡视应结合环境温度及变压器运行情况根据指示温度判别油位指示是否正常。3）瓦斯继电器合格范围瓦斯继电器、取气盒内应无气体，瓦斯继电器及取气盒内油色应透明（淡黄色），无悬浮物、沉淀物及机械杂质。瓦斯保护是变压器油箱内部故障和油面降低的主保护。其中重瓦斯保护动作于跳闸，轻瓦斯保护作用于信号开口杯瓦斯继电器取气盒4）其他部件合格范围变压器正常运行时应为连续均匀的嗡嗡声。变压器各连接部件及本体应无渗漏油。变压器高低压套管无破损、无放电变压器压力释放阀无喷油变压器无异味变压器本体各保护元件无动作等。（3）电压互感器合格范围（充油设备）1）电压互感器（PT）将高电压按比例转换为低电压二次侧电压为100V2）电压互感器内金属膨胀器实际是一个弹性元件，当互感器内变压器油的体积因温度变化而变化时，金属膨胀器主体容量发生相应的变化，起到体积补偿作用。左图为金属膨胀器3）电压互感器油位指示刻度分别为“-30、0、30、60”指示刻度均为在环境温度为“-30、（TC、30,60”时的油位指示。巡视时结合环境温度检查指示油位是否符合要求。4）其他部件合格范围电压互感器正常运行时应无异音异味。电压互感器各连接部件及本体应无渗漏油。电压互感器套管无破损、无放电。电压互感器二次接地良好。电压互感器二次电压正常等。（4）六氟化硫断路器（S瑞）合格范围（充油设备）D六氟化硫开关的灭弧原理六氟化硫断路器的灭弧室内充有SF6气体，在断路器跳闸时，动静触头刚分离，触头之间产生电弧，随着动触头向外运动，使电弧拉长，在此运动的同时，压气筒内的压气活塞向前压紧，将储气筒内的SF6气体高速向外喷出，吹熄电弧。2） SF6断路器主体由导电系统、传动系统、灭弧机构三部分组成3） SF6断路器气体通过密度继电器（压力表）进行监测。SF6断路器额定气体压力为0.5Mpao巡视时要重点检查：气压表应显示正常，且与日常比较压力无变化，机构箱SF6气体压力告警灯（黄色）不亮。4）气体泄漏当SF6气体发生泄漏，其密度低于0.45MPa时，补气压力报警继电器动作，接通机构箱中补气压力信号灯，并向控制室发出报警信号。当SF6气体密度低于0.43MPa时，密度继电器动作，切断分、合闸回路，断路器不能进行分、合闸操作。此时应采取措施防止误分、合造成事故。SF6断路器爆炸后，应将爆炸断路器与电源可靠隔离、且采取必要的安全措施后，戴防毒面罩，才可靠近设备进行检查、处理。（三）题库L填空题（1）当呼吸器内变色硅胶有不足（2/5）为蓝色时应及时更换。（2）牵引变压器的主要作用是变压和（变相）（3）变压器的呼吸器内装干燥剂，其下端有一个油封装置，其作用是防止（空气）进人。（4）瓦斯继电器是变压器的一种内部故障保护装置，其中气体容积达到一定值时，（轻瓦斯）动作。5 5）SF6断路器主体由导电系统、传动系统、（灭弧机构）三部分组成（6）当SF6断路器主体压力低于（0.45）MPa时，压力一段动作，发报警信号。当SF6断路器主体压力低于（0.43）MPa时，压力二段动作，发断路器跳闸信号。（7）运行中的变压器油表的油位应处在（0）状态。（8）运行中检查变压器油，主要是检查（油色）、（油位）、（油温）及有无（漏油）现象。6 .选择题:（1）重瓦斯的是按（C）进行整定的。A.电流值B.气体容积C.油气流速D.电压差（2）变压器上层油温要比中下层油温（B）。A.低B.高C.不变D.不一定（3）变压器绕组最高温度为（八）oA.105B.95C.75D.80（4）变压器油在变压器内的作用为（八）。A.绝缘冷却B.灭弧C.防潮D.隔离空气（5）变压器注油时应使油位上升至与（八）相应的位置。A.环境温度B.油温C.绕组温度D.铁芯温度（6）运行中电压互感器发出臭味并冒烟应（D）。A.注意通风B.监视运行C.放油D.停止运行7 .判断题：（1）电压互感器的工作原理与变压器基本相同，只不过容量很小，X作状态接近于变压器的空载情况。（J）（2）变压器的温度指示器指示的是变压器绕组的温度。（义）（3）变压器温升指的是变压器周围的环境温度。（义）（4）变压器额定负荷时强油风冷装置全部停止运行，此时其上层油温不超过75长时间运行。（X）（5）变压器油枕的油位线应标示出一30、+20、十40o（）3 ,简答题：（1）简述电压互感器的定义及作用。答：将高电压变为低电压的电力设备叫电压互感器。其作用是把高压降为低压，（2）高压断路器的作用是什么？答：高压断路器不仅可以切断和接通正常情况下的高压电路中的空载电流及负荷电流，还可以在系统发生故障时与保护装置及自动装置相配合，迅速切断故障电源，防止事故扩大，保证系统的安全运行。4 .论述题：（1）变压器缺油时对变压器有什么影响？临时采取哪些措施？答：影响：（1）运行中的变压器油面下降过低，可能造成瓦斯保护动作。（2）变压器处于停电状态时，严重缺油使线圈暴露则容易受潮，使线圈绝缘下降。（3）缺油严重，内部线圈暴露，可能造成绝缘损坏击穿事故。措施：（1）如因天气突变温度下降造成缺油，可适当关闭散热器并及时补油。（2）若大量漏油，跑油可根据现在具体情况采取相应措施。知识点二充油充气设备中油、气成分及作用。（一）充油设备中油的成分及作用L充油设备中油的化学成分充油设备多采用变压器油，大多为矿物质绝缘油，是石油的一种分储产物，其主要成分是烷烽，环烷族饱和烽，芳香族不饱和烽等化合物。良好的变压器油应该是清洁而透明的液体，不得有沉淀物、机械杂质、悬浮物及棉絮状物质。变压器油按凝点分10、25、45三种牌号2.充油设备中油的作用变压器油具有绝缘、散热、灭弧的作用、1） 绝缘：变压器油具有比空气高得多的绝缘强度。绝缘材料浸在油中，不仅可提高绝缘强度，而且还可避免潮气的侵蚀。2） 散热：变压器油的比热大，常用作冷却剂，变压器运行时产生的热量使靠近铁芯和绕组的油受热膨胀上升，通过油的上下对流，热量通过散热器散出，保证变压器正常运行3） 灭弧：在油断路器和变压器有载调压开关上，触头切换时会产生电弧。由于变压器油导热性能好，且在电弧的高温作用下能分触了大量气体，产生较大压力，从而提高了介质的灭弧性能，使电弧很快熄灭。（二）充气设备中气的成分及作用L物理性质：SF6气体是一种无色、无味、无毒和不可燃的惰性气体，具有优良的绝缘性能，且不会老化变质。它的比重约为空气的5倍。在标准大气压下，-62度时液化。绝缘强度受电极影响较大，在均匀电场中为空气的2到3倍，在3个大气压下绝缘强度与变压器油相当。在12个大气压下，O度时液化。2. 化学性质：SF6气体不溶于水和变压器油，在炽热的温度下，它与氧气、氤气、铝及其他许多物质不发生作用。但在电弧和电晕的作用下，SF6气体会分解，产生低氧化合物，这些化合物会引起绝缘材料的损坏，且这些低氧化合物时剧毒气体。SF6的分解反应与水分有很大关系，因此要有驱潮措施。3. SF6气体的作用是绝缘和灭弧。1）绝缘性能：SF6分子量是空气的5倍，因此六氟化硫离子在电场中的运行速度比空气中的氮、氧离子使气体带电质点减少，大大提高气体的绝缘水平，约为空气的三倍。2）灭弧性能：氟元素是所有元素中对电子亲和合力最强的，所以六氟化硫具有很强的电负性，对电子吸引能力极大，极易形成负离子，所以六氟化硫气体的灭弧性能是空气的100倍。因此，六氟化硫气体在电气设备中应用非常广泛，是目前所发现的绝缘灭弧性能最好的物质。4. SF6应用：SF6断路器、气体绝缘变压器、封闭式气体绝缘组合电器（GIS）和充气管输电线等装置。5. SF6泄漏危害GlS室内空间比较密封，一旦发生SF6气体泄漏，流通极其缓慢，毒性分解物在室内沉淀，不易排出，从而对进入GlS室的工作人员产生极大危险，而且SF6气体的比重较氧气大，当发生泄漏时SF6气体将在低层空间积聚，造成局部缺氧，使人窒息。另一方面SF6气体本身无色无味，发生泄漏后不易让人察觉，这就增加了进入现场工作人员的危险性。（三）题库L填空题（1） SF6气体具有优良的（灭弧）性能和绝缘性能（2）对于运行的电气设备中的绝缘油，其电气强度规定为：用于15KV级以下的绝缘油，不应小于25KV,用于63220KV的绝缘油，不小于(35)KVo(3)绝缘油击穿电压的高低与油自身含有(杂质)、水分有关。(4) SF6气体的密度是空气的(5.1)倍，绝缘能力是空气的2.53倍。2.选择题:(1) SF6气体断路器其SF6气体的灭弧能力比空气大(C)。A.50倍B.80倍C.100倍D.200倍(2)强油风冷变压器，当冷却器全停，且负荷不到额定负荷，温度不到75时，允许变压器运行(C)oA.20minB.30minC.IhD.40min3.判断题：(1)变压器中的油起灭弧和绝缘作用。(X)(2) SF6气体在常温下其绝缘强度比空气高23倍，灭弧性能是空气的100倍。(J)(3) SF6断路器是用SF6气体作为灭弧介质和绝缘介质的。(J)(4)绝缘油的闪点低于120为合格。(义)(5)断路器中的油起冷却作用。(义)(4) .简答题：(1)哪些是气体绝缘材料？答：气体绝缘材料是指空气、氮气、六氟化硫等气体。知识点三高压设备带电作业。(一)带电作业按作业方式直接带电作业和间接带电作业直接带电作业一一用绝缘工具将人体与接地体隔开，使人体与带电设备的电位相同，从而直接在带电设备上作业。间接带电作业一一借助绝缘工具，在带电设备上作业。(二)命令程序除了值班员有权自行倒闸的设备外，对属供电调度管辖的设备，在作业前由值班员向供电调度申请带电作业，申请时要说明作业的地点、内容、时间、安全措施、班组和工作领导人的姓名。供电调度员审查符合条件后，发布带电作业命令。供电调度员在发布带电作业命令时，受令人要认真复诵，经确认无误后，方可给命令编号和批准时间。发令人和受令人同时填写作业命令记录，并由值班员将其填写在工作票内。值班员接到供电调度员发布的带电作业命令后，方可实施安全措施、办理准许作业手续。作业结束后，值班员要向供电调度请求消除带电作业命令，由供电调度给予消除作业命令时间，双方记入作业命令记录中。（三）安全距离间接带电作业时，作业人员（包括所持的非绝缘工具）与带电部分之间的距离，均不得小于下表规定:电压等级安全距离IlOkV100Omm55kV700mm27.5和35kV600mm6-10kV400mm（四）绝缘工具L带电作业用的各种绝缘工具（包括绳索，下同）其材质的电气强度不得小于5kVc11i;其有效绝缘长度不得小于下表规定：电压等级安全距离IlOkV1300mm55kV100Omm27.5和35kV900mm6-10kV700mm2.绝缘工具要有合格证并进行下列试验:1 1）.新制和大修后的绝缘工具在第一次投入使用前，进行机械和电气强度试验：2 2）.绝缘工具的机、电性能发生损伤或对其怀疑时，进行相应的试验。禁止使用未经试验或试验不合格或超过试验期的绝缘工具。3 .绝缘工具在每次使用前应仔细检查其是否损坏、变形、失灵，并使用250OV的绝缘摇表或绝缘检测仪进行分段检测（电极宽2C11,极间宽2Cm）,阻值应不低于700MQ。操作绝缘工具时应戴清洁、干燥的手套,并应防止绝缘工具在使用中脏污和受潮。4 .带电作业工具应设专人保管，登记造册，并建立每件工具的试验记录。5 .带电作业工具应置于通风良好、备有红外线灯泡或除湿设施的清洁干燥的专用房间存放。6 ,绝缘工具在使用中要经常保持清洁、干燥，切勿损伤。使用管材制作的绝缘工具，其管口要密封。(五)安全规定1 .在进行带电作业前必须撤除有关断路器的重合闸(测量绝缘子的电压分布除外)。在作业过程中如果有关断路器跳闸或发现设备无电时，值班员均要立即向供电调度报告，供电调度员必须弄清情况后再决定送电。2 .在使用绝缘硬梯作业时，除遵守使用梯子作业的有关规定外，还要注意扶梯的部位要尽量靠近地面，以保持足够的有效绝缘长度。(六)题库L填空题(1)带电作业按作业方式分为(直接带电作业)和(间接带电作业)。(2)在回流线上带电作业时，要填写(第三种)工作票。严禁(1人单独)作业，作业人员的安全等级不低于(三级)。(3)绝缘工具材质的电气强度不得小于(3kvcm)3 .选择题(1)间接带电作业时，作业人员与27.5KV设备的带电部分之间的距离，不得小于（八）mmoA.600B.700C.400D.1000(2)间接带电作业时，作业人员与IlOKV设备的带电部分之间的距离，不得小于(D)mmoA.600mmB.700mmC.400mmD.1000mm(3)间接带电作业时，作业人员与IOKV设备的带电部分之间的距离，不得小于(C)mmooA.600mmB.700mmC.400mmD.1000mm3.判断题(1)、当进行电气设备的带电作业和远离带电部分的作业时，工作领导人主要是负责监护作业组成员的作业安全，不参加具体作业。(V)(2)当进行电气设备的带电作业和远离带电部分的作业时，工作领导人主要是负责监护作业组成员的作业安全，可以参加具体作业。(X)(3)远离带电部分的取油样的作业可以不开工作票。()(4)当进行电器设备带电作业时，工作领导人主要是参加作业。(X)(5)回流线上带电作业必须开第二种工作票。(义)3.简答题(1)进行远离带电部分的作业时，必须遵守哪些规定？答：作业人员在任何情况下与带电部分之间必须保持规定的安全距离。作业人员和监护人员的安全等级不得低于二级。在高压设备外壳上作业时，作业前要先检查设备的接地必须完好。四实作演练评分表京沪变电所充油充气设备标准化巡视评分表选手姓名日期裁判时限20分钟实际用时一分钟得分题目充油充气设备标准化巡视需要说明的问题和要求1、准备时间5分钟，领料完毕，开始计时；2、正式操作时间20分钟，料具归位后停止计时。工具、材料、设备场地1、人员：标准化着装2、工具材料：望远镜、记录本、笔、测温仪、钥匙等评分标准序号项目配分评分标准及内容扣分备注1准备工作101、标准化着装，准备工具、材料，每错一项(多和少)扣2分。2、作业结束工具不归位，每件扣2分2安全作业要求201、人员精神状态良好，能够正确掌握充油、充气设备巡视标准。否则减5分。2、巡视过程中出现其它安全风险，减10分。3质量标准操作工艺70以下巡视项目，每缺少一项扣5分。一、一般巡视项目1绝缘体应清洁、无破损和裂纹、无放电痕迹及现象，瓷釉剥落面积不得超过300mm2o2、电气连接部分（引线、二次接线）应连接牢固，接触良好，无过热、断股和散股、过紧或过松。3、设备音响正常，无异味。4、充油设备的油标、油阀、油位、油温、油色应正常，充油、充胶、充气设备应无渗漏、喷油现象。充气设备气压和气体状态应正常。5、设备安装牢固，无倾斜，外壳无严重锈蚀，接地良好，基础、支架应无严重破损和剥落。二、变压器巡视除一般项目和要求外，注意以下几点：1、压力释放阀、防爆管安装牢固，密封良好。2、呼吸器内干燥剂颜色正常。3、瓦斯继电器内应无气体。4、冷却装置运行应正常。5、有载调压开关装置位置指示、动作记数器显示正确，低压侧母线电压在调节范围之内。三、六氟化硫断路器巡视除一般项目和要求外，注意以下几点：1、气压表（或气体密度表）应指示正确。2、分合闸指示器应与实际状态相符。3、分合闸计数器指示应正确。京沪开闭所主导电回路设备的标准化巡视评分表选手姓名日期裁判时限20分钟实际用时一分钟得分题目主导电回路设备的标准化巡视需要说明的问题和要求1、准备时间5分钟，领料完毕，开始计时；2、正式操作时间20分钟，料具归位后停止计时。备、设地具、场工料1、人员：标准化着装2、工具材料：望远镜、记录本、笔、测温仪、钥匙等序号分标?黑评分标准及内容费备注目分分1准备工作101、标准化着装，准备工具、材料，每错一项（多和少）扣2分。2、作业结束工具不归位，每件扣2分2安全作业要求201、人员精神状态良好，能够正确掌握充油、充气设备巡视标准。否则减5分。2、巡视过程中出现其它安全风险，减10分。370以下巡视项目，每缺少一项扣5分。一、一般巡视项目1 .绝缘体应清洁、无破损和裂纹、无放电痕迹及现象，瓷釉剥落面积不得超过30Omm2。2、电气连接部分（引线、二次接线）应连接牢固，接触良好，无过热、断股和散股、过紧或过松。3、设备音响正常，无异味。4、充油设备的油标、油阀、油位、油温、油色应正常，充油、充胶、充气设备应无渗漏、喷油现象。充气设备气压和气体状态应正常。5、设备安装牢固，无倾斜，外壳无严重锈蚀，接地良好，基础、支架应无严重破损和剥落。二、巡视真空断路器时，除一般巡视项目和要求外还要注意以下几点：L动静触头应接触良好，无发热现象。2 .真空灭弧室、铜部件应保持光泽。3 .闭锁杆位置正确，止轮器良好。4 .分合闸位置指示器应与实际情况相符。三、巡视隔离开关时，除一般巡视项目和要求外还要注意以下几点：1.闸刀位置应正确，分闸角度或距离应符合规定。2,触头应接触良好，无严重烧伤。3.电动操作机构分合闸指示器应与实际状态相符。机构箱密封良好，部件完好无锈蚀。4、手动操作机构应加锁。四巡视高压母线时，除一般项目除一般巡视项目和要求外还要注意以下几点：1.多股线无松股、断股。2,硬母线无断裂、无脱漆。五、巡视电缆，除一般项目除一般巡视项目和要求外坏耍注音以下n占1.电缆外皮呈断裂、云锈蚀、其裸露部分无损伤。电缆头密封良好，无发热、放电现象。五抢修演练评分表京沪线断线接地处理演练工区日期考核人时限30分钟用时一分钟得分需要说明的问题和要求1、场景：馈线侧隔离开关引线断线接地2、要求：1.接到抢修演练指令后，所内成员要立即开展演练；2 .演练前确定演练方案，明确分工，组织抢修；3 .严格执行软母线断线抢修标准4 .料具归位后停止计时。工具、材料、准备1、人员：安全劳动保护用品齐全，个人工具齐全；2、工具材料：钥匙、接地线、验电器、钢锯、绝缘靴、绝缘手套、笔、本等评分标准序号项目配分评分标准及内容扣分备注1准备工作101、工具材料齐全，再次从料库取用，每件扣2分2、故障发生后巡视先插，初步判断。否则扣5分3、作业结束工具不归位，每件扣2分。2安全作业质量标准60L故障信息检查、汇报故障发生后及时查看故障信息、开关动作情况，并按要求上报供电调度、段生产调度，否则扣5分2、巡视设备，未采取措施前，任何人与断线接地点保持足够的安全距离，否则扣5分。3、采取措施进入故障现场通过观察全面了解故障现象，初步判断故障原因，并上报，否则扣5分。4 .根据现场情况制定初步处置方案，恢复送电5 .故障处理方案正确、处理措施得当，符合要求，否则扣20分。6 .临时处置后，适当增加巡视次数，否则扣5分。7其他内容不符的，酌情扣1-10分。3方案制定30方案制定正确方案：所内母线断线接地故障发生后一一汇报故障信息一一采取措施巡视了解故障情况一一判断故障性质，制定初步处置方案一一向供电调度汇报现场情况及处置方案听从供电调度安排一一临时处置，恢复供电一一向供电调度、生产调度汇报并做好记录参考文献1中华人民共和国铁道部,牵引变电所运行检修规程.中国铁道出版社，2000年3月第1版.2中华人民共和国铁道部.牵引变电所运行检修规程.中国铁道出版社，2000年3月第1版2013年4月第12次印刷：3中华人民共和国云南变压器电器股份有限公司Vv连接牵引变压器安全使用说明书OEK.412.080：4中华人民共和国平顶山天鹰集团有限责任公司自能式六氟化硫断路器安全使用说明书LW35-126,72.5型
