西门子MM420变频器实训指导.docx

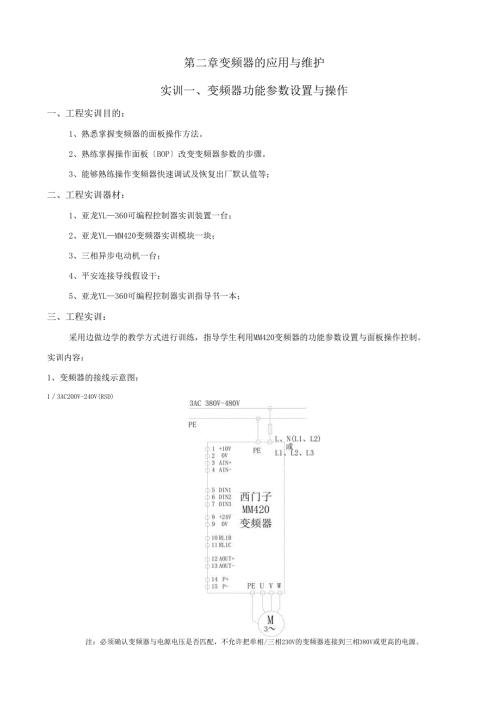

第二章变频器的应用与维护实训一、变频器功能参数设置与操作一、工程实训目的：1、熟悉掌握变频器的面板操作方法。2、熟练掌握操作面板BOP改变变频器参数的步骤。3、能够熟练操作变频器快速调试及恢复出厂默认值等；二、工程实训器材：1、亚龙YL360可编程控制器实训装置一台；2、亚龙YLMM420变频器实训模块一块；3、三相异步电动机一台；4、平安连接导线假设干；5、亚龙YL360可编程控制器实训指导书一本；三、工程实训：采用边做边学的教学方式进行训练，指导学生利用MM420变频器的功能参数设置与面板操作控制。实训内容：1、变频器的接线示意图：13AC200V-240V(RSD)注：必须确认变频器与电源电压是否匹配，不允许把单相/三相230V的变频器连接到三相380V或更高的电源。显示/按钮功能功能说明rOOOO状态显示LCD显示变频器当前的设定值起动变频器按此键起动变频器。缺省值运行时此键是被封锁的。为了使此键的操作有效，应设定P0700=l停止变频器OFF1：按此键，变频器将按选定的斜坡下降速率减速停车.缺省值运行时此键被封锁；为了允许此键操作，应设定P0700=l0FF2：按此键两次或一次，但时间较长电动机将在惯性作用下自由停车。此功能总是“使能”的。改变电动机的转动方向按此键可以改变电动机的转动方向。电动机的反向用负号一表示或用闪烁的小数点表示。缺省值运行时此键是被封锁的，为了使此键的操作有效，应设定P0700=l画电动机点动在变频器无输出的情况下按此键，将使电机起动，并按预设定的点动频率运行。释放此键时，变频器停车。如果电动机正在运行，按此键将不起作用。功能此键用于浏览辅助信息。变频器运行过程中，在显示任何一个参数时按下此键并保持不动2秒钟，将显示以下参数值在变频器运行中，从任何一个参数开始）：1.直流回路电压用d表示-单位：V2 .输出电流A3 .输出频率（Hz）4 .输出电压用。表示-单位：V。5 .由Pooo5选定的数值如果POOO5选择显示上述参数中的任何一个3,4或5，这里将不再显示。连续屡次按下此键，将轮流显示以上参数。跳转功能在显示任何一个参数（rXXXX或PXXXX时短时间按下此键，将立即跳转到H）Oo0,如果需要的话，您可以接着修改其它的参数。跳转到r0000后，按此键将返回原来的显示点。故障确认在出现故障或报警的情况下，按下此键可以对故障或报警进行确认访问参数按此键即可访问参数。增加数值按此键即可增加面板上显示的参数数值。减少数值按此键即可减少面板上显示的参数数值.3、根本操作面板修改设置参数的方法MM420在缺省设置时，用BOP控制电动机的功能是被禁止的。如果要用BOP进行控制，参数P0700应设置为L参数PlOOO也应设置为Io用根本操作面板(BOP)可以修改任何一个参数。修改参数的数值时，BOP有时会显示“busy”,说明变频器正忙于处理优先级更高的任务。下面就以设置PloOo=I的过程为例，来介绍通过根本操作面板(BOP)修改设置参数的流程。根本操作面板(BOP)修改设置参数流程操作步骤BOP显示结果1按画键，访问参数rOOOO2按©1键，直到显示PlOOO3按画键，直到显示in000,即PloOO的第0组值一nuuu4按画键，显示当前值2£5按0键，到达所要求的值16按画键，存储当前设置PlOOD7按阐键，显示H)OOOLnnrlnruUUL8按画键，显示频率IBQOa4、改变参数数值的一个数为了快速修改参数的数值，可以一个个地单独修改显示出的每个数字，操作步骤如下：1、按功能键，最右边的一个数字闪烁。2、按/，修改这位数字的数值。3、再按回功能键，相邻的下一个数字闪烁。4、执行2至4步，直到显示出所要求的数值5、按回，退出参数数值的访问级。四、变频器快速调试POOlO的参数过滤功能和P0003选择用户访问级别的功能在调试时是十分重要的。由此可以选定一组允许进行快速调试的参数。电动机的设定参数和斜坡函数的设定参数都包括在内。在快速调试的各个步骤都完成以后，应选定P3900,如果它置为1,将执行必要的电动机计算，并使其他所有的参数POOlO=I不包括在内恢复为缺省设置值。只有在快速调试方式下才进行这一操作。快速调试的流程:POOlO开始快速调试0准备运行1快速调试30工厂的缺省设置值说明在电动机投入运行之前，POOlO必须回到0'。但是，如果调试结束后选定P3900=l,那么，POOlO回零的操作是自动进行的。P0700选择命令源2)接通/断开/反转on/off/reverse0工厂设置值1 根本操作面板B0P2 输入端子/数字输入POlOO选择工作地区是欧洲/北美0功率单位为kw：f的缺省值为50Hz1 功率单位为hp：f的缺省值为60Hz2 功率单位为kw：f的缺省值为60Hz说明POlOO的设定值0和1应该用DIP开关来更改,使其设定的值固定不变PlOOO选择频率设定值2)0无频率设定值1 用BOP控制频率的升降2 模拟设定值P1080电动机最小频率本参数设置电动机的最小频率10650Hz；到达这一频率时电动机的运行速度将与频率的设定值无关。这里设置的值对电动机的正转和反转都是使用的P0304电动机的额定电压1)10V2000V根据铭牌键入的电动机额定电压V)P1082电动机最大频率本参数设置电动机的最大频率10650Hz；到达这一频率时电动机的运行速度将与频率的设定值无关。这里设置的值对电动机的正转和反转都是使用的P0305电动机的额定电流1)02倍变频器额定电流A根据铭牌键入的电动机额定电流A)P307电动机的额定功率1)OKW-2000KA根据铭牌键入的电动机额定功率KW如果POlOO=1,功率单位应是hpP1120斜坡上升时间OS650S电动机从静止停车加速到最大电动机频率所需的时间PU21斜坡上升时间OS650S电动机从其最大频率减速到静止停车所需的时间P0310电动机的额定频率1)12Hz650Hz根据铭牌键入的电动机额定频率(Hz)P0311电动机的额定速度0400001/min根据铭牌键入的电动机额定速度rpm)P3900结速快速调试0结速快速调试，不进行电动机计算或复位为工厂缺省设置值1结束快速调试，进行电动机计算和复位为工厂缺省设置值推荐的方式2结束快速调试，进行电机计算和I/O复位。3结束快速调试，进行电动机计算，但不进行I/O复位五、将变频器恢复为工厂的缺省设定值为了把变频器的全部参数复位为工厂的缺省设定值，应该按照下面的数值设定参数：1、设定POOIo=302、设定P0970=l说明：完成复位过程至少要3分钟。六、变频器运行操作1、变频器启动：在变频器的前操作面板上按运行键变频器将驱动电动机升速，运行在由P1040所设定的20Hz频率对应的560r/min的转速上。2、正反转及加减速运行：电动机的转速运行频率及旋转方向可直接通过按前操作面板上的键/减少键来改变。3、点动运行:按下变频器前操作面板上的点动键国,那么变频器驱动电动机升速,并运行在由P1058所设置的正向点动IOHz频率值上。当松开变频器前错做面板上的点动键，那么变频器将驱动电动机降速至零。这时，如果按下一变频器前操作面板上的换向键，在重复上述的点动运行操作，电动机可在变频器的驱动下反向点动运行。4、电动机停车：在变频器的前操作面板上按停止键那么变频器将驱动电动机降速至零。实训二、外部端子点动控制一、工程实训目的:1、掌握变频器外部端子点动控制方式；2、掌握变频器外部端子点动控制方式的接线和参数设置方法；3、能够熟练操作变频器及参数设置等；二、工程实训器材：1、亚龙YL360可编程控制器实训装置一台；2、亚龙YLMM420变频器实训模块一块；3、三相异步电动机一台；4、平安连接导线假设干；5、亚龙YL360可编程控制器实训指导书一本；三、工程实训：采用边做边学的教学方式进行训练，指导学生利用MM420变频器实现三相异步电动机的外部端子点动控制。1、工程实训要求1、正确设置变频器输出的额定频率、额定电压、额定电流、额定功率、额定转速。2、通过外部端子控制电机启动/停止、正转/反转，按下按钮“SB1”电机正转启动，松开按钮“SB1”电机停止；按下按钮“SB2”电机反转，松开按钮“SB2”电机停止。3)、运用操作面板改变电机启动的点动运行频率和加减速时间。2、参数设定序号变频器参数设定值功能说明1P304根据电动机的铭牌配置电动机的额定电压(V)2P305根据电动机的铭牌配置电动机的额定电流（八）3P307根据电动机的铭牌配置电动机额定功率(KW)4P310根据电动机的铭牌配置电动机额定频率(HZ)5P311根据电动机的铭牌配置电动机额定转速(rmin)6PlOOO1操作面板控制频率的升降7P108050电动机的最小频率0HZ8P108250.00电动机的最大频率50HZ9P11203斜坡上升时间(IOS)10P11213斜坡下降时间(IOS)11P7002选择命令源有端子排输入12P70110正向点动13P70211反向点动14P105830正向点动频率(30HZ)15P105920反向点动频率(20HZ)16P106010点动斜坡上升时间(IOS)17P10615点动斜坡下降时间(5S)注：1)设置参数前先将变频器参数复位为工厂的默认设定值2设定POoo3二2允许访问扩展参数3设定电机参数时先设定POOlO=I快速调试，电机参数设置完场设定POOloR准备如需详细的参数表，请参阅MicroMaster420使用大全第十章uMicroMaster420变频器的参数表3、变频器的接线示意图:13AC200V-240V(RSD)注：必须确认变频器与电源电压是否匹配，不允许把单相/三相230V的变频器连接到三相380V或更高的电源。四、工程实训操作步骤：1、检查实训设备中器材是否齐全。2、按照变频器外部接线图完成变频器的接线，认真检查，确保正确无误。3、翻开电源开关，按照参数设定表正确设置变频器参数。4、按下按钮“SB1”，观察并记录电机的运转情况。5、按下操作面板按钮“©”，增加变频器输出频率。6、松开按钮“SB1”待电机停止运行后，按下按钮“SB2”，观察并记录电机的运转情况。7、松开按钮“SB2”，观察并记录电机的运转情况。五、技能训练及思考1、改变Plo58、P1059的值，观察电机运转状态有什么变化。2、改变PlO60、P1061的值，观察电机运转状态有什么变化。实训三、变频器控制电机正、反转一、工程训练目的:1、掌握变频器的正、反转控制方式；2、掌握变频器的正、反转控制方式的接线和参数设置方法；3、能够熟练操作变频器及参数设置等；二、工程实训器材：1、亚龙YL360可编程控制器实训装置一台；2、亚龙YLMM420变频器实训模块一块；3、三相异步电动机一台；4、平安连接导线假设干；5、亚龙YL360可编程控制器实训指导书一本；三、工程实训：采用边做边学的教学方式进行训练，指导学生利用MM420变频器实现三相异步电动机的正、反转控制。1、工程实训要求1、正确设置变频器输出的额定频率、额定电压、额定电流、额定功率、额定转速。2)、通过外部端子控制电机启动/停止、正转/反转,翻开“SB1”、“通3”电机正转,翻开“SB2”电机反转，关闭“SB2”电机正转；在正转/反转的同时，关闭“SB3”，电机停止。3)、运用操作面板改变电机启动的运行频率和加减速时间。2、参数设定序号变频器参数设定值功能说明1P304根据电动机的铭牌配置电动机的额定电压(V)2P305根据电动机的铭牌配置电动机的额定电流（八）3P307根据电动机的铭牌配置电动机额定功率(KW)4P310根据电动机的铭牌配置电动机额定频率(HZ)5P311根据电动机的铭牌配置电动机额定转速(rmin)6P07002选择命令源由端子排控制7PlOOO1操作面板B0P控制频率8P10800.00电动机的最小频率0HZ9P108250.00电动机的最大频率50HZ10P11203斜坡上升时间(IOS)11P11213斜坡下降时间(IOS)12P70110N/0FF接通正转/停车命令113P70212反转14P70340FF31停车命令3按斜坡函数曲线快速停车注：1)设置参数前先将变频器参数复位为工厂的默认设定值2)设定POOO3=2允许访问扩展参数3设定电机参数时先设定PoOIO=I快速调试，电机参数设置完场设定POOlO=O准备如需详细的参数表，请参阅WicroMaster420使用大全第十章"MicroMaster420变频器的参数表”。3、变频器的接线示意图：13AC200V-240V(RSD)3AC380V-480V注：必须确认变频器与电源电压是否匹配，不允许把单相/三相230V的变频器连接到三相380V或更高的电源。四、工程实训操作步骤：1、检查实训设备中器材是否齐全。2、按照变频器外部接线图完成变频器的接线，认真检查，确保正确无误。3、翻开电源开关，按照参数设定表正确设置变频器参数。4、翻开开关“SB1”、“SB3”，观察并记录电机的运转情况。5、按下操作面板按钮“©”，增加变频器输出频率。6、翻开开关“SB1”、“SB2”、“SB3”,观察并记录电机的运转情况。7、关闭开关“SB3”，观察并记录电机的运转情况。五、技能训练及思考改变Pll20、P1121的值，观察电机运转状态有什么变化。实训四、多段速度选择变频器调速一、工程训练目的：1、掌握变频器的多段速度选择调速控制方式；2、掌握变频器多段速度选择调速方式的接线和参数设置方法；3、能够熟练操作变频器及参数设置等；二、工程实训器材：1、亚龙YL360可编程控制器实训装置一台；2、亚龙YLMM420变频器实训模块一块；3、三相异步电动机一台；4、平安连接导线假设干；5、亚龙YL360可编程控制器实训指导书一本；三、工程实训：采用边做边学的教学方式进行训练,指导学生利用MM420变频器实现三相异步电动机的多段速控制。1、工程实训要求1、正确设置变频器输出的额定频率、额定电压、额定电流、额定功率、额定转速。2)、通过外部端子控制电机多段速度运行，开关“SB1”、“SB2”、“SB3”按不同的方式组合,可选择7种不同的输出频率。3)、运用操作面板改变电机启动的运行频率和加减速时间。2、参数设定序号变频器参数设定值功能说明1P304根据电动机的铭牌配置电动机的额定电压(V)2P305根据电动机的铭牌配置电动机的额定电流（八）3P307根据电动机的铭牌配置电动机额定功率(KW)4P310根据电动机的铭牌配置电动机额定频率(HZ)5P311根据电动机的铭牌配置电动机额定转速(rmin)6PlOOO3固定频率设定7P108010电动机的最小频率0HZ8P108250.00电动机的最大频率50HZ9P11203斜坡上升时间(IOS)10P11213斜坡下降时间(IOS)11P07002选择命令源由端子排控制12P070117固定频率设值二进制编码选择+ON命令)13P070217固定频率设值二进制编码选择+ON命令14P070317固定频率设值二进制编码选择+ON命令15PlOOl5.00固定频率116P100210.00固定频率217P100320.00固定频率318P100425.00固定频率419P100530.00固定频率520P100640.00固定频率621P100750.00固定频率7注：1)设置参数前先将变频器参数复位为工厂的默认设定值2设定POOO3二2允许访问扩展参数3设定电机参数时先设定POolo=I快速调试，电机参数设置完场设定PoolOR准备如需详细的参数表，请参阅MicroMaster420使用大全第十章"MicroMaster420变频器的参数表”。3、变频器的接线示意图：13AC200V-240V(RSD)3AC380V-480V注：必须确认变频器与电源电压是否匹配，不允许把单相/三相230V的变频器连接到三相380V或更高的电源。四、工程实训操作步骤：1、检查实训设备中器材是否齐全。2、按照变频器外部接线图完成变频器的接线，认真检查，确保正确无误。3、翻开电源开关，按照参数设定表正确设置变频器参数。4、切换开关“SB1”、“SB2”、“SB3”的通断,观察并记录变频器的输出频率。各个固定频率的数值根据下表选择：SBlSB2SB3输出频率OFFOFFOFFOFFONOFFOFF固定频率1OFFONOFF固定频率2ONONOFF固定频率3OFFOFFON固定频率4ONOFFON固定频率5OFFONON固定频率6ONONON固定频率7五、技能训练及思考改变PlOOlPlOO7的值，观察电机运转状态有什么变化。实训五、变频器无极调速一、工程训练目的：1、掌握变频器的无极调速控制方式；2、掌握变频器的无极调速方式的接线和参数设置方法；3、能够熟练操作变频器及参数设置等；二、工程实训器材：1、亚龙YL360可编程控制器实训装置一台；2、亚龙YLMM420变频器实训模块一块；3、三相异步电动机一台；4、平安连接导线假设干；5、亚龙YL360可编程控制器实训指导书一本；三、工程实训：采用边做边学的教学方式进行训练，指导学生利用MM420变频器实现三相异步电动机的无极调速控制。1、工程实训要求1）、正确设置变频器输出的额定频率、额定电压、额定电流、额定功率、额定转速。2)、通过操作面板BOP)控制电机启动/停止、正转/反转。3)、运用操作面板改变电机启动的运行频率和加减速时间。2、参数设定序号变频器参数设定值功能说明1P304根据电动机的铭牌配置电动机的额定电压(V)2P305根据电动机的铭牌配置电动机的额定电流（八）3P307根据电动机的铭牌配置电动机额定功率(KW)4P310根据电动机的铭牌配置电动机额定频率(HZ)5P311根据电动机的铭牌配置电动机额定转速(rmin)6PlOOO1操作面板B0P控制频率的升降7P10800.00电动机的最小频率0HZ8P108250.00电动机的最大频率50HZ9P11203斜坡上升时间(IOS)10P11213斜坡下降时间(IOS)11P07001BOP面板设置注：1)设置参数前先将变频器参数复位为工厂的默认设定值2)设定POO03二2允许访问扩展参数3设定电机参数时先设定POOlO=I快速调试，电机参数设置完场设定POOlO=O准备如需详细的参数表，请参阅MicroMaster420使用大全第十章“MicroMaster420变频器的参数表”。3、变频器的接线示意图：13AC200V-240V(RSD)3AC380V-480V注：必须确认变频器与电源电压是否匹配，不允许把单相/三相230V的变频器连接到三相380V或更高的电源。四、工程实训操作步骤：1、检查实训设备中器材是否齐全。2、按照变频器外部接线图完成变频器的接线，认真检查，确保正确无误。3、翻开电源开关，按照参数设定表正确设置变频器参数。4、按下操作面板按钮“回”，起动变频器。5、按下操作面板按钮“/勤,增加、减小变频器输出频率。6、按下操作面板按钮“”，改变电机的运转方向。7、按下操作面板按钮“回”，停止变频器。实训六、变频器频率跳转调速控制、工程训练目的：1、掌握变频器的频率跳转调速控制方式；2、掌握变频器的频率跳转调速方式的接线和参数设置方法；二、工程实训器材：1、亚龙YL360可编程控制器实训装置一台；2、亚龙YLMM420变频器实训模块一块；3、三相异步电动机一台；4、平安连接导线假设干；5、亚龙YL360可编程控制器实训指导书一本；三、工程实训：采用边做边学的教学方式进行训练，指导学生利用MM420变频器实现三相异步电动机的变频器频率跳转调速控制。1、工程实训要求1、正确设置变频器输出的额定频率、额定电压、额定电流、额定功率、额定转速。2、通过操作面板B0P控制电机启动/停止，通过模拟电位器改变频器的输出频率。3)、运用操作面板改变电机启动的运行频率和加减速时间。2、参数设定序号变频器参数设定值功能说明1P304根据电动机的铭牌配置电动机的额定电压(V)2P305根据电动机的铭牌配置电动机的额定电流（八）3P307根据电动机的铭牌配置电动机额定功率(KW)4P310根据电动机的铭牌配置电动机额定频率(HZ)5P311根据电动机的铭牌配置电动机额定转速(rmin)6PlOOO2模拟量输入7P10800.00电动机的最小频率(OHZ)8P108250.00电动机的最大频率50HZ9P112010斜坡上升时间(IOS)10P112110斜坡下降时间”0S)11P07001BOP面板设置12P109120.00跳转参数13PllOl4跳转频率的频带宽度注：1)设置参数前先将变频器参数复位为工厂的默认设定值2)设定POOO3=2允许访问扩展参数3）设定电机参数时先设定POOlO=I快速调试），电机参数设置完场设定POoIOR准备如需详细的参数表，请参阅MicroMaster420使用大全第十章"MicroMaster420变频器的参数表”。3、变频器的接线示意图:13AC200V-240V(RSD)3AC380V-480V注：必须确认变频器与电源电压是否匹配，不允许把单相/三相230V的变频器连接到三相380V或更高的电源。四、工程实训操作步骤：1、检查实训设备中器材是否齐全。2、按照变频器外部接线图完成变频器的接线，认真检查，确保正确无误。3、翻开电源开关，按照参数设定表正确设置变频器参数。4、按下操作面板按钮“回”，起动变频器。5、调节模拟电位器对变频器输出频率进行调节，从OHZ逐渐增加频率上升至16Hz时，频率显示将保持16Hz不变，继续调节旋钮，当增加到一定程度，频率会从16Hz直接跳转至24Hz,中间频率被屏蔽。6、按下操作面板按钮“回”，停止变频器。实训七、外部模拟量（电压/电流）方式的变频调速控制、工程训练目的：1、掌握变频器的外部模拟量电压/电流）方式调速控制方式；2、掌握变频器外部模拟量电压/电流调速方式的接线和参数设置方法;二、工程实训器材：1、亚龙YL360可编程控制器实训装置一台；2、亚龙YLMM420变频器实训模块一块；3、三相异步电动机一台；4、平安连接导线假设干；5、亚龙YL360可编程控制器实训指导书一本；三、工程实训：采用边做边学的教学方式进行训练，指导学生利用MM420变频器实现三相异步电动机的外部模拟量电压/电流方式的变频调速控制。1、工程实训要求1)、正确设置变频器输出的额定频率、额定电压、额定电流、额定功率、额定转速。2、通过外部端子“SB1”控制电机启动/停止，通过调节电位器改变输入电压来控制变频器的频率。3)、运用操作面板改变电机启动的运行频率和加减速时间。2、参数设定序号变频器参数设定值功能说明1P304根据电动机的铭牌配置电动机的额定电压(V)2P305根据电动机的铭牌配置电动机的额定电流（八）3P307根据电动机的铭牌配置电动机额定功率(KW)4P310根据电动机的铭牌配置电动机额定频率(HZ)5P311根据电动机的铭牌配置电动机额定转速(rmin)6PlOOO2模拟量输入7P07002选择命令源由端子排控制8P070110N/0FF接通正转/停车命令1注：1)设置参数前先将变频器参数复位为工厂的默认设定值2设定POOO3二2允许访问扩展参数3设定电机参数时先设定PoOlO=I快速调试，电机参数设置完场设定POOlO=O准备如需详细的参数表，请参阅MicroMaster420使用大全第十章"MicroMaster420变频器的参数表”。13AC200V-240V(RSD)3AC380V-480VDCO-IOV注：必须确认变频器与电源电压是否匹配，不允许把单相/三相230V的变频器连接到三相380V或更高的电源。四、工程实训操作步骤：1、检查实训设备中器材是否齐全。2、按照变频器外部接线图完成变频器的接线，认真检查，确保正确无误。3、翻开电源开关，按照参数设定表正确设置变频器参数。4、翻开开关uSBl",起动变频器。5、调节输入电压，观察并记录电机的运转情况。6、关闭开关“SBl”，停止变频器。实训八、三相异步电动机的变频调速控制一、工程训练目的：1、掌握三相异步电动机的变频调速控制方式;2、掌握三相异步电动机的变频调速方式的接线和参数设置方法；3、能够熟练操作变频器及参数设置等；二、工程实训器材：1、亚龙YL360可编程控制器实训装置一台；2、亚龙YLMM420变频器实训模块一块；3、三相异步电动机一台；4、平安连接导线假设干；5、亚龙YL360可编程控制器实训指导书一本；三、工程实训：采用边做边学的教学方式进行训练，指导学生利用MM420变频器实现三相异步电动机的变频调速控制。1、工程实训要求1、正确设置变频器输出的额定频率、额定电压、额定电流、额定功率、额定转速。2、通过操作面板B0P控制电机启动/停止，通过调节电位器改变输入电压来控制变频器的频率。3)、运用操作面板改变电机启动的运行频率和加减速时间。2、参数设定序号变频器参数设定值功能说明1P304根据电动机的铭牌配置电动机的额定电压(V)2P305根据电动机的铭牌配置电动机的额定电流（八）3P307根据电动机的铭牌配置电动机额定功率(KW)4P310根据电动机的铭牌配置电动机额定频率(HZ)5P311根据电动机的铭牌配置电动机额定转速(rmin)6PlOOO2模拟量输入7P07001选择命令源由BOP面板控制注：1)设置参数前先将变频器参数复位为工厂的默认设定值2设定Pooo3二2允许访问扩展参数3设定电机参数时先设定POOlO=I快速调试，电机参数设置完场设定POOloR准备如需详细的参数表，请参阅MicroMaster420使用大全第十章uMicroMaster420变频器的参数表”。3、变频器的接线示意图:13AC200V-240V(RSD)3AC380V-480V注：必须确认变频器与电源电压是否匹配，不允许把单相/三相230V的变频器连接到三相380V或更高的电源。四、工程实训操作步骤：1、检查实训设备中器材是否齐全。2、按照变频器外部接线图完成变频器的接线，认真检查，确保正确无误。3、翻开电源开关，按照参数设定表正确设置变频器参数。4、按下操作面板按钮“回”，起动变频器。5、通过调节电位器改变输入电压来控制变频器的输出频率。6、按下操作面板按钮“回”，停止变频器。五、技能训练及思考1、将P0700设定为2,PloOO设定为2。2、P0701设定为1正转启动，P0702设定为12反转，P0703设定为25直流制动。3、这时只有通过DINl上的开关进行控制变频器的启动了，通过调速电位器对电动机的频率进行调节，DIB2上的开关是启动反转的开关，在反转过程中也可以通过调速电位器进行调节频率。DIN3上的开关是0FF3,当闭合时电动机按斜坡函数曲线快速降速停车。实训九、变频器瞬时停电自动再起动控制一、工程训练目的:1、掌握三相异步电动机的变频器瞬时停电自动再起动控制；2、掌握三相异步电动机的变频器瞬时停电自动再起动控制参数设置方法;3、能够熟练操作变频器及参数设置等；二、工程实训器材：1、亚龙YL360可编程控制器实训装置一台；2、亚龙YLMM420变频器实训模块一块；3、三相异步电动机一台；4、平安连接导线假设干；5、亚龙YL360可编程控制器实训指导书一本；三、工程实训：采用边做边学的教学方式进行训练，指导学生利用MM420变频器实现三相异步电动机的变频器瞬时停电自动再起动控制。1、工程实训要求1、正确设置变频器输出的额定频率、额定电压、额定电流、额定功率、额定转速。2、当变频器主电源中断以后重新上电以后，变频器自动再起动。3)、运用操作面板改变电机启动的运行频率和加减速时间。2、参数设定序号变频器参数设定值功能说明1P304根据电动机的铭牌配置电动机的额定电压(V)2P305根据电动机的铭牌配置电动机的额定电流（八）3P307根据电动机的铭牌配置电动机额定功率(KW)4P310根据电动机的铭牌配置电动机额定频率(HZ)5P311根据电动机的铭牌配置电动机额定转速(rmin)6PlOOO2模拟量输入7P10800.00电动机的最小频率(OHZ)8P108250.00电动机的最大频率(50Hz)9P11203斜坡上升时间(IOS)10P11213斜坡下降时间(IOS)11P7001选择命令源由BOP面板控制12P70120N/0FF接通正转/停止命令113P1210王电源中断以后再起动注：1)设置参数前先将变频器参数复位为工厂的默认设定值2设定PoOO3二2允许访问扩展参数3设定电机参数时先设定Poolo=I快速调试，电机参数设置完场设定POOlO=O准备如需详细的参数表，请参阅MicroMaster420使用大全第十章"MicroMaster420变频器的参数表”。3、变频器的接线示意图：13AC200V-240V(RSD)注：必须确认变频器与电源电压是否匹配，不允许把单相/三相230V的变频器连接到三相380V或更高的电源。四、工程实训操作步骤：1、检查实训设备中器材是否齐全。2、按照变频器外部接线图完成变频器的接线，认真检查，确保正确无误。3、翻开电源开关，按照参数设定表正确设置变频器参数。4、按下按钮“SB1”，起动变频器,调节频率旋转电位器改变变频器输出频率。5、关闭变频器电源开关再马上翻开观察变频器运行情况。6、按下按钮“SB1”，停止变频器。五、技能训练及思考将P1210的参数设置为默认值1,重新操作实训步骤，仔细观察变频器运行情况。实训十、变频器运行时间操作一、工程训练目的：1、掌握三相异步电动机的变频器运行时间操作；2、掌握三相异步电动机的变频器运行时间参数设置；3、能够熟练操作变频器及参数设置等；二、工程实训器材：1、亚龙YL360可编程控制器实训装置一台；2、亚龙YLMM420变频器实训模块一块；3、三相异步电动机一台；4、平安连接导线假设干；5、亚龙YL360可编程控制器实训指导书一本；三、工程实训：r21142运行时间计数器显示运行时间计数器的计数值。这一时间等于变频器所有接通电源电压的时间总和。当电源断电时,运行时间计数器的计数值被存储起来。在下次上电时，再接着对运行时间计数。运行时间计数器r2114l的数值相加。计算的结果以秒为单位。请注意，r21140的数值不是天数。注：如果变频器没有安装AOP面板，在出现故障时，本参数的时间计数值由0948显示。下标：r21140系统时间，秒，高位字r2114l系统时间，秒,低位字例：如果r21140"l,r2114l=20864我们可以计算出1×65536+20864=86400秒,即等于1天。四、工程实训操作步骤：1、检查实训设备中器材是否齐全。2、按照变频器外部接线图完成变频器的接线，认真检查，确保正确无
