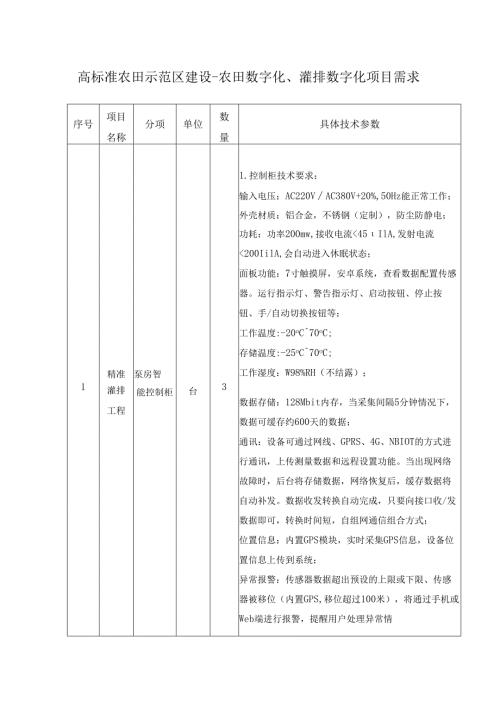

高标准农田示范区建设-农田数字化、灌排数字化项目需求.docx

高标准农田示范区建设-农田数字化、灌排数字化项目需求序号项目名称分项单位数量具体技术参数精准泵房智1.控制柜技术要求：输入电压：AC220VAC380V+20%,50Hz能正常工作；外壳材质：铝合金，不锈钢（定制），防尘防静电；功耗：功率200mw,接收电流<45IlA,发射电流<200IilA,会自动进入休眠状态；面板功能：7寸触摸屏，安卓系统，查看数据配置传感器。运行指示灯、警告指示灯、启动按钮、停止按钮、手/自动切换按钮等；工作温度:-20oC70oC;存储温度:-25oC70oC;工作湿度：W98%RH（不结露）；1灌排工程能控制柜台3数据存储：128Mbit内存，当采集间隔5分钟情况下，数据可缓存约600天的数据；通讯：设备可通过网线、GPRS、4G、NBIOT的方式进行通讯，上传测量数据和远程设置功能。当出现网络故障时，后台将存储数据，网络恢复后，缓存数据将自动补发。数据收发转换自动完成，只要向接口收/发数据即可，转换时间短，自组网通信组合方式；位置信息：内置GPS模块，实时采集GPS信息，设备位置信息上传到系统；异常报警：传感器数据超出预设的上限或下限、传感器被移位（内置GPS,移位超过100米），将通过手机或Web端进行报警，提醒用户处理异常情况，设备本身可以提供LED灯提示及语音提示；软件升级：系统支持从服务端后台对控制终端进行远程智能在线升级；网络：采用GFSK的调制方式，视距可靠传输距离可达2000m,载频490MHz,提供32个信道，接口/信道速率：12002400480096001920038400bps;控制对象：卷被/卷膜电机、上/下通风电机、灌溉设备(水泵、电磁阀等)、照明设备、雾化降温、天窗等；控制路数：支持无线控制，16路继路器，最大扩容256路控制模式：控制模式包含：手/自动模式、定时模式、参数模式三种控制方式，可通过网页、客户端及APP等方式进行远程设置；2用水监测设备台3通信方式：485协议电压电流：5(60)A380V电表类形：交流电表含以电算水算法3农田智能进水阀门套39设备功能：可接收DCS系统中PLC等控制器发出的开关量信号，可直接驱动，也可通过接触器或固态继电器驱动电动执行器动作。1、主体材质：304不锈钢浮球外包橡胶，铝质推杆，数控精加工，出水口口径DNIO0；2、DC12V,每小时流量大约100立方米水，静态防水等级IP683、控制机构：由转矩控制机构，行程控制机构及可调式电动推杆组成，用以控制进水口的开启和关闭。4、密封性能：L76MPa无泄漏4管道阀控套5设备功能：可接收DCS系统中PLC等控制器发出的开关量信号（无源干触点、有源24V、有源220V,点动保持可切换）或选配模拟量信号（DC420mAOlOV等），可直接驱动，也可通过接触器或固态继电器驱动电动执行器动作。输出信号（开位、关位）或可选配420mA反馈。该组件集成了控制单元、限位单元等，静态防水等级IP68。1、主体材质：优质球墨铸铁/不锈钢，数控精加工，阀体口径DN300；2、配套单晶太阳能电池板，锂电池组，硬件MPPT充电，分段放电控制，5Km专用无线通信技术，脉冲时间lms-30000ms可调,铝压铸坚固型外壳，防护等级IP68,LED指示灯清晰指示阀控器工作状态，可根据现场需求定制阀控器电缆长度3、控制机构：由转矩控制机构，行程控制机构及可调式开度指示器组成，用以控制阀门的开启和关闭及阀位指示。行程控制机构由曲拐，挡块，凸轮分度盘，支板和微动开关组成，当输出轴旋转时，通过齿轮组带动分度盘同时旋转，若选配阀位输出信号，其转换为角位移，带动编码盘运动从而产生角度输出变化，输出轴曲拐运动过程中首先触碰行程限位开关产生到位信号，此时可通过外部信号进行切断，或继续运行达到硬限位开关，完成运转方向断电。可调式开度指示器由齿轮组阀门开度表盘组成，出厂时已经完成校准，如果指示与实际开度不一致，可拆开顶端密封盖，拨动指针至实际运转位置，重复运转几次，确保位置指示准确。4、密封性能:L76MPa无泄漏5、壳体强度：2.40MPa无结构损伤6、质检要求：CE认证及省级以上检测机构出具的的质量检测报告，符合GB/T13927-2008要求。5农田智能排水闸门套371、规格:宽20.3M*挡水板高20.3M°2、电压:DC12V,太阳能+锂电池供电。3、连接形式:螺丝，单向止水，止水胶圈可调节5、材质：框架开模定制铝合金外框，高分子挡水板4、具备限位、限流、限时3重保护功能5、配套20W太阳能板，配备216mAH锂电池6田块水层精测套37传感器实时采集信息传送给智能电动排水闸实现水位监测。可连接方式：负关联、正关联、双关联、不关联、多种方式可选择。1 .功能描述：用于田块处液位监测；2 .检测范围70-1000mm;3 .具备学习功能，可适配复杂环境；4 .通过多色指示灯显示设备运行状态；5 .尺寸：长度100mn1*直径60mm（含防护罩）6 .重复精度：满量程的±0.1%；7农情设备管理及数据分析系统对接项1数据资源整合和本地化数据利用的能力：遵循XX省数字三农协同应用平台基础数据归集规范（2021）1号）要求与数据融合共享原则，充分与XX省农业体系现有系统对接共享，包括XX乡村大脑（XX省数字三农协同应用平台）和X农田对接。8气象与墙情数据采集项1气象墙情数据采集主要负责采集田间生产环境信息，包括：土壤水分/盐分、土壤温湿度、空气温/湿度、降雨量、风速/风向等诸多环境信息，上传至服务器并控制相关设备。可以定时将采集到的各种数据通过无线网络发送到监测平台或者管理人员的手机上，方便指导农业生产并有效形成气象灾害预警，以便及时采取措施，降低灾害损失。模块主要功能包括实时采集、数据分析、设备管理。支持设备中所有传感器设备及数据采集；支持传感器告警值设置、“预警状态统计”（通过环状图来统计预警状态的占比）等功能；支持苗情图像信息展示、播放及评价，可以调整图片播放时的速度，同时可对图片添加文字记录信息；支持设备远程控制和管理，可设置工作模式、电压状态、故障报警信息及位置信息等。9苗情长势数据采集项1苗情长势采集通过苗情监测设备，实时采集现场作物生长情况，通过高清视频了解作物的生长态势来判断作物的整体发育与生长是否良好，并且提供定时拍照功能，将每个特定时期的作物长势图片拍照并上传至数据中心，以备后期的作物长势分析提供依据。模块主要功能包括实时查看、设备控制、视频回放。支持监控数据的采集、分类、分时管理和维护，支持对不同数据类型的模块化维护支持实时采集现场作物生长情况和产区生产情况，提供定时拍照功能，将特定期的照片上传至数据中心，提供追溯依据。10灌溉设项1灌溉控制管理模块利用物联网技术和自动控制技施控制术，对农田灌溉阀门精确控制和智能化管理。支持灌溉计划制定，通过灌溉计划制定功能，用户可以根据需求，设定合理的灌溉时间。支持灌溉执行监控，能够实时查看灌溉设备的运行状态，确保灌溉计划得到有效执行。支持可视化系统图管理整体灌溉设备。11水质数据采集项1利用先进的水质传感器和数据传输技术，实现对水质参数的实时采集、传输和分析，为水质管理提供了强有力的数据支持。支持实时监测水中的温度、PH值、溶解氧等重要参数，并通过图表方式进行展示。支持数据查询，自由选择时间段或年、月、日；支持数据导出。12移动端智管、智控项1对基地物联监控设备的数量统计、支持各类物联监控设备的监测数据查询、设备配置管理及数据分析应用。左上角支持切换园区基地，右上角显示当前日期，并提供农历日期。可通过设备或地块切换显示不同页面，设备页面可对相关设备进行控制，地块页面可显示相应地块基本环境信息。智管：可进行农事管理、种植方案、采收管理等。对种植、采收等环节进行管理，通过移动端对相关工作流程数据进行快速录入与查询，用户可提供扫描地块二维码快速选择种植批次，进行农事操作录入。基地管理：对我的基地、设备关联等信息进行管理设置，支持基地切换、设备的关联及系统设置。基地切换中可切换至不同基地，实现对各个基地的情况的实时监控和信息查看；设备关联可按照地块名称进行地块的切换，可实现查看不同地块所关联的设备及设备信息。13田间农机智能化（传统设备智能化）精准数字控制系统无人机设备台11、基本参数：外形尺寸3110×3118×804mm（桨叶展开）1723×1732×804mm（桨叶折叠）飞行平台质量（含电池）53kg（含电池）对称电机轴距：2203mm机臂管材质：铝合金防护等级：IPX6K额定起飞质量：113kg（额定喷洒起飞质量）128kg（额定播撒起飞质量）2、飞行参数：最大起飞海拔高度：2000m（高于2000m会影响飞行效率）最大飞行速度：13.8m/s推荐工作环境温度：040。C悬停精度（GNSS信号良好）：启用RTK：水平±10cm,垂直士10Cm未启用RTK：水平±0.6m,垂直±0.3m最大飞行高度：30m3、智能药箱药箱额定容量：60L药箱额定载重：60kg4、FPV第一人称视角影像视频分辨率：1920X1080供电电压：24V帧率：30fps视频编码格式：H.264/H.265影像传感器：1/2.8英寸CMOS-RGB图像传感器，200万有效像素焦距：前视FPV(2.7mm)下视FPV(2.7mm)5、包含播撒设备播盘数量：1个最大转速：5400rpm播幅：3-8m(视飞行高度、种子重量、形状、亩用量、环境等而定)6、含保险、流量费用三年14农机监测终端台2对基地已有的农机进行智慧改造，加装视频终端，监测定位、作业轨迹、作业速度、作业面积、故障检测、作业视频等并上传数据至云平台。1、智能探测系统组件包括：主机、传感器、摄像头、定位天线、机具识别器等。采用北斗+GPS定位系统对车辆进行精准定位，采用Can总线的设计方式预留车辆OBD接口。主机为整个系统的核心部分，承载着车辆定位、运算显示、数据存储、数据上传等功能。2、具有GPS+北斗双模卫星定位功能，定位数据采样间隔W2秒，水平定位精度W3米，测速精度0.2mso3、支持GPRS无线数据传输，支持4G无线网络通信功能，支持连接手机热点进行数据传输、设备调试。4、作业面积计量精度三97%；作业深度监测误差<3cmo5、终端设备须配有彩色显示屏，支持作业视频本地实时查看，支持远程图像传输，支持至少两个摄像头的安装，摄像头分辨率高于640*480。6、因作业环境恶劣，主机及外设部件均应采用防尘防水部件，防护等级应达到IP67,并且连接线材均应采用防水接头；设备需经过振动、冲击试验；支持-2570的工作环境，支持-40一80的放置环境。15农机管理系统套11、支持无人机、拖拉机类作业装备的历史路径、作业信息等的展示。2、支持以农田地块维度展示基地设备，以设备维度展示绿色农田内物联网设备的在线情况，可实时查看田间设备数据，点击不同设备，获取对应信息。3、对高标农田灌溉体系进行可视化展示，基于现场田块及阀门位置，设计灌溉管理平台。16大田农情监测智能化气象监测设备台11、主机可通过管理云平台远程设置数据采集时间、存储和发送时间间隔及IP地址。2、模块化设计，传感器可管理云平台进行任意配置，总共可接16种类型传感器，每种传感器可接16路，超过16路的可通过菜单设置进行增加。3、传感器采用低功耗设计，且内置一次性电池供电，可工作5年以上；4、系统支持4G/RJ45网络与服务器通讯，网络支持联通移动的2/3/4G,电信4G；5、数据可以上传到自己指定的电脑也可以上传到总服务器，可切换，无影响。6、系统可兼容RS485和Lora两种传感器通讯接口；超声波风速风向传感器，RS485接口+12V电源，管式墙情采用有线RS485+8V电源接口；空气温湿度传感器、光照强度传感器、雨量传感器采用Lora无线通信接口；7、系统采用FREERTOS操作系统，提升了系统运行的可靠性、多数据采集任务的实时性、系统模块化、CPU的高效化应用；8、设备可自动获取安装点的海拔数据及GPS坐标信息，可知道设备及数据采集点具体的地理位置，防盗防位移；9、设备自带摄像头，N2.7英寸，1920X1080,20OW像素,可视场角89.1。，支持定时拍照功能,可将现场图片上传到管理云平台方便观察植物实际生长情况，亦可在平台上设置拍照间隔和时间；10、系统供电系统为太阳能+充电电池结合模式，内置一次磷酸铁锂15Ah电池，拆卸更换方便，可独立工作15天以上。IK防护等级：IP6512、系统采用抗震级设计，可支持抵抗11级台风等级,长效续航：内置大容量锂电池，可独立工作15天以上。外接太阳能电池板，可实现连续工作。13、传感器参数：空气温度测量范围：-40+70；分辨率：0.1；精度：±0.2。；空气湿度测量范围：0%95%RH;分辨率：1%RH；精度：±3%RH(80%),+5%RH(80%)；土壤水分测量范围：0100%VWC;分辨率：0.1%；精度：±3%(0-50%)；土壤温度测量范围：-4070；分辨率：0.1；精度：±0.5。；风速测量范围：060ms;分辨率：O.lm/s；精度：+0.5m/s；风向测量范围：0360。；分辨率：1。；精度：+3°；雨量测量范围：04mmmin;分辨率：0.1mm；精度：+0.4mm(10mm)；光照强度测量范围：0200000lux；分辨率：ILux;精度：±2%FS;平台功能：1、带智慧农业云管理平台包含B/S架构，可将所有便携式设备及在线设备数据进行汇总分析，数据永不丢失，查看操作方式包括网页端及手机端。2、显示每种参数过程曲线趋势，最大值、最小值、平均值显示查看，放大、缩小功能。3、数据可上传至管理云平台。平台内数据可下载，数据对比分析，打印。4、用户可为设备配置传感器报警条件，预置若干常用的农作物的报警配置。5、数据评价：可以设置最低最高超限值，可自动进行数据预警分析。6、可提供全年极端气候分析。7、可提供历史至未来5天的参考蒸发蒸腾量。8、可提供历史至未来5天的天气预测。17土壤摘情监测设备台3可测四层土壤温度，四层土壤摘情1、系统供电：系统采用15W单晶硅太阳能板进行供电，可支持220V市电和太阳能双电源供电，可按实际应用进行切换；2、长效续航：内置大容量锂电池，可独立工作15天以上。外接太阳能电池板，可实现连续工作；3、一体化数据采集：设备具有数据采集及上传功能，通过标准485接口集成土壤墙情传感器数据采集，包括土壤温度、土壤水分、作物苗情图像等参数，并通过无线通讯方式上传至管理云平台；4、上传方式：数据可以上传到自己指定的电脑也可以上传到总服务器，可切换，无影响；5、精准定位：系统设计采用高精度定位模块，支持北斗/GPS双融合定位，自动获取设备所处位置的海拔参数和坐标信息，采用位移偏离算法判断设备位置移动，防盗防位移；6、苗情图像采集：自带摄像头，CM0S1/2.7英寸图像传感器,200W(1280*1080)像素,手动360°云台调节，支持定时拍照功能、通过远程设定拍照时间和拍照张数，可将现场图片上传到管理云平台方便观察植物实际生长情况，动态播放苗情变化趋势；7、嵌入式系统设计：系统采用Freertos操作系统，提升了系统运行的可靠性、多数据采集任务的实时性、系统模块化、CPU的高效化应用；8、内存容量：系统支持TF卡配置，可存储40万条传感器数据，可以确保5年传感器数据存储；9、网络通讯：系统支持三网通4GCATl(可选配5G)网络与服务器通讯，网络向下兼容联通移动的2G,可随时随地联网管理,支持手机App与Web端远程查看设备信息及远程管理操作；10、故障排查：设备支持远程故障在线诊断，当设备发生故障，可通过远程在线故障诊断功能进行故障排查；IK远程升级：设备具有OTA远程固件在线升级功能，可通过平台或者app,直接远程对硬件设备进行固件升级；12、低功耗设计：低功耗设计加太阳能互补方式，内置大容量锂电池，放置在野外无太阳能充电的情况下，可以连续工作15日以上，有太阳能充电的情况下，可持续工作；13、防水设计：系统整机采用一体式设计，防湿防潮设计，防护等级：IP65,土壤传感器防水等级IP68；14、传感器技术参数：4层土壤水分测量范围：0100%VWC;分辨率：0.1%；精度:050%,+3%；4层土壤温度测量范围：-4070；分辨率：0.1；精度：±0.5。18苗情监控球机套127寸400万23倍;支持最大2560×144030fps高清画面输出；支持切换为人脸抓拍模式，最大同时抓拍5张人脸;支持H.265高效压缩算法，可较大节省存储空间;支持超低照度,0.005LuxF1.6（彩色），0.001LuxF1.6（黑白），0LuxwithIR;支持23倍光学变倍，16倍数字变倍。19交换机个125口100M自适应以太网交换机RJ45端口。20光纤收发器对121000M单模单纤20km21防水箱个12配电箱及抱箍（摄像设备电源防水箱）尺寸规格：>450*300*25022硬盘录像机台11.5U标准机架式IP存储/嵌入式处理器/嵌入式软硬件设计/16路/16OM接入/16OM存储/80M转发/1.5U/4盘位/1个HDMK1个VGA同源输出/6路1080P解码/2个千兆网口/2个USB2.0,1个USB3.O/Smart2.0/N+1热备/ANR/智能检索/浓缩播放/车牌检索/人脸检索/热度图/客流量统计/视频摘要回放/分时段回放/超高倍速回放23汇聚交换机台1160100OM自适应RJ45端口24硬盘块42TB监控级接口SATA转速5400缓存64M3.5寸25路由器套1无线450M1个千兆WAN0,1个千兆LAN0,3个WAN/LAN千兆可变口IUSB带机:无线30/总50AC(10)26水质监测设备套11、水质浮标：水质浮漂一套，确保传感器稳定；2、水质主机：水质监测主机一套，含显示屏、网关等；3、Ph传感器：传感器主要芯片采用进口。测量范围：014pH,精度：1%FS,高阻抗设计，抗干扰性好，数字式通讯，操作温度：0-45,压力：3bar；4、溶解氧传感器：传感器主要芯片采用进口。测量范围：0.0020.00mgL,温度补偿至25精度：3%FS,分辨率：0.01mgL,操作温度：045,数字式通讯，无需更换填充液和膜头，压力：3bar；5、氨氮传感器：传感器主要芯片采用进口。量程：0.001000mgL,准确度：5%FS分辨率：0.01mgL,数字式通讯，样品温度：045,压力：3bar不锈钢材质；7、供电服务：提供水质监测设备供电服务；27田间广播网络喊话控制套1设备支持连接网络、分区，话筒喊话功能及云端对接平台终端28有线会议话筒套2专业电容音头，高灵敏度，频响特性好，外形设计采用当代最新款式，线条流畅，特色显著，是各种会议、广播、演讲、集会使用的专业麦克风。29便携式管理端套1手机端快速语音输入304G无线广播终端套101、采用可寻址全数据解码（4G）,无频率漂移和邻频干扰，超强的抗干扰能力，当有非法信号入侵时，接收终端能在5秒钟内自动关机；全天候防雨、通过IPX3防水检测，金属外壳，美观大方，音质通透；2、接收频率：78.0MHZ-108.0MHZ,采用第三代高性能、低能耗、全功能的立体声调频接收芯片；信号强度自动显示，接收频率三级优先设计，动态扫描根据信号强度自动优先选择接收频率；3、微电脑锁相，频率准确稳定；模块化设计，专业屏蔽盒式设计，超强的抗干扰性能、更简便的后期维护；终端接受主机房远程控制，可以实现任意编码，具有广播断电自动恢复功能；4、接收频率、音量、编码数码显示，可本机手动或机房远程6、终端支持内置100WD类数字音频功率放大器，具备过流过压过载自动保护功能，两组4-16Q定阻输出，具备噪音低，音质优美不失真，效率高，功耗小的优点。频率稳定度：1x10-6灵敏度：10uv信噪比：60dB失真度:W1%频响：80Hz-1500Hz电源电压：AC-220+20%31高音喇叭个20外形尺寸(mm):6510*390±2L额定功率:50W2 .阻抗:16±15%3 .特性灵敏度级：三1004 .频率范围：50060005 .失真：W20重量:4.150W足功率号角扬声器，声音传播远，声音洪亮，音质清晰。32绿色防控风吸式景观杀虫灯台101 .光控功能：遮挡光控传感器，灯管应自动亮起，杀虫灯进入正常工作状态。去除光控传感器遮挡物，灯管应能自动熄灭，杀虫灯应停止工作。2 .时控功能：应具有时间控制功能，控制的时间在24个时间段任意控制3一个账户可远程控制多台不同编号的设备，配置方法由服务人员后台设置4 .可在GIS地图上列出所有安装的联网杀虫灯，可在地图上直接选择进入查看状态，便于统一管理5 .远程管理：支持手机App与Web端控制,具有丰富的状态信息展示,足不出户就可以了解一切，如地理位置、设备编号、基地名称、物联网卡卡号、剩余流量、卡有效期、杀虫次数、GSM天线连接是否正常等故障报警信息。可远程控制、查看设备的当前工作状态、信号强度、电量使用等情况。7.节能：在线时段可远程设置，最长可设置2小时，非在线时段设备休眠，每隔2h通讯一次。8 .防逃逸功能：设备具有防逃逸功能，确保诱捕的害虫不再逃离，集虫装置采用金属网罩。9 .倾倒保护：设备具有倾倒后自动断电功能。10 .电源：DC12.6V锂电池，功率20W11太阳能板：功率40W。12 .待机功耗W0.7Wo13 .诱虫灯规格：功率5W（主波长365nm混合LED灯管）°14 .风机规格：6W/12V,转速为2200转/分，防水级别为IP68,无刷电机。15 .工作温度：工作温度范围是555；16 .储存温度:为-5°C温17 .低温保护：内置低温保护开关，低于5。C左右时温控开关断开，灯和风扇停止工作。18 .结构尺寸：670*408*200Omm。33田间展示农田数控移动大屏套1屏幕尺寸85英寸屏幕比例16:9显示面积1651*93Imm可视角度178°/178°（全视角）屏幕亮度350cdm2（典型值）背光类型D-LED刷新频率60HZ整机功耗380W待机功耗1WGPUARMMali-G52MP2（2EE）,主频高达L9GCPU四核Corte-A55运行内存（RAM）4G（高速DDR4）存储内存（RoM）32G高速存储内存配套：投屏器、智能笔、移动支架34设备安装实施项1含设备安装、施工、接电、布线等配套服务
