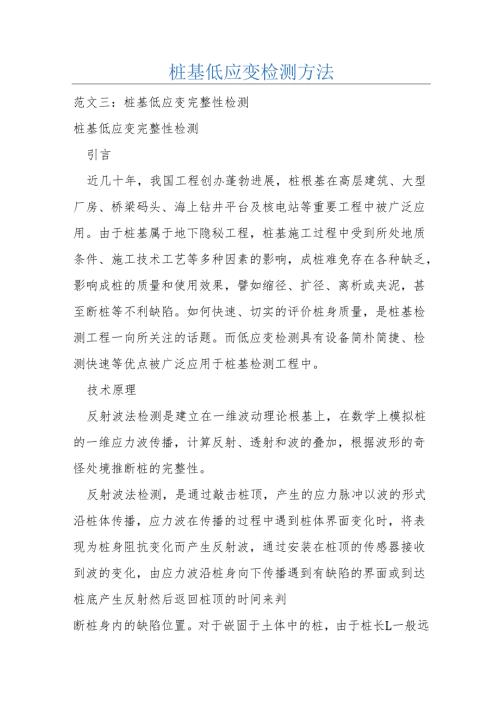

桩基低应变检测方法范文三：桩基低应变完整性检测桩基低应变完整性检测引言近几十年，我国工程创办蓬勃进展，桩根基在高层建筑、大型厂房、桥梁码头、海上钻井平台及核电站等重要工程中被广泛应用。由于桩基属于地下隐秘工程，桩基施工过程中受到所处地质条件、施工技术工艺等多种因素的影响，成桩难免存在各种缺乏，影响成桩的质量和使用效果，譬如缩径、扩径、离析或夹泥，甚至断桩等不利缺陷。如何快速、切实的评价桩身质量，是桩基检测工程一向所关注的话题。而低应变检测具有设备简朴简捷、检测快速等优点被广泛应用于桩基检测工程中。技术原理反射波法检测是建立在一维波动理论根基上，在数学上模拟桩的一维应力波传播，计算反射、透射和波的叠加，根据波形的奇怪处境推断桩的完整性。反射波法检测，是通过敲击桩顶，产生的应力脉冲以波的形式沿桩体传播，应力波在传播的过程中遇到桩体界面变化时，将表现为桩身阻抗变化而产生反射波，通过安装在桩顶的传感器接收到波的变化，由应力波沿桩身向下传播遇到有缺陷的界面或到达桩底产生反射然后返回桩顶的时间来判断桩身内的缺陷位置。对于嵌固于土体中的桩，由于桩长L一般远大于桩径d,因此，将桩作为一维弹性值杆，考虑桩士相互作用，那么桩身质点振动速度V（x,y）得志下面的一维波动方程：在式（1）中：-振动质点到震源的距离；t-质点振动的时间；k-桩周土弹性参数；C-桩周土阻尼系数；A-桩的截面积；C-纵波在桩中的传播速度，且得志C=?为桩的密度；E为桩的弹性模量。应力波在桩体中的传播时间（加）及桩长（L）,可用下式计算出不同岩土介质中桩的纵波波速：布置方案根据桩径大小，桩心对称布置24个安装传感器的检测点:实心桩检测点宜在距桩中心2/3半径处：空心桩的激振点和检测点宜为桩壁厚的1/2,激振点和检测点与桩中心连线形成的夹角宜为90°检测采集数据时需要留神的地方主要有以下几点：L安装传感器部位的混凝土应平整；2 .传感器安装应与桩顶面垂直，应与锤击点保持在一个水平面上;3 .用耦合剂粘结时，应具有足够的粘结强度；4 .传感器安装位置应远离钢筋笼的主筋，以裁减外露主筋对测试产生干扰信号。若外露主筋过长而影响正常测试时,应将其隔短；5 .传感器与桩头的粘结，要求越近越好。图1桩基低应变检测布置示意图工程案例勘察内容：广州某幼儿园桩基检测装置说明：低应变检测设备勘查结果：广州某幼儿园地基根基全部采用预应力管桩，共计76根，设计桩径500,设计桩长3040m,桩身於设计强度等级C80,桩端持力层为强风化混合层，单桩承载设计值1700KN。本次共抽检5根工程桩，测试结果见表1.特征波形图见图2:图2低应变检测波形图从上图中可以看出，在Ilm处左右，存在一个较强的反射波，说明此处存在这一个叫明显的缺陷。范文四：低应变桩基检测方法2反射波检测基桩完整性的技术要点一（二）上期在“反射波检测基桩完整性的技术要点一（一）”一文中议论了：反射波法检测基桩完整性如何获取桩底反射以及反射波信号的数据处理问题。本文进一步议论信号处理后如何分析判断桩身的完整性。三.桩身完整性的分析与推断解释1 .首先要有合格的反射波记录即屡屡鼓舞的反射波一致性好，且有桩底反射波；或击振的一致性不太好，但可见或朦胧可见桩底反射波；或经过信号处理以后可以见到桩底反射波。这种反射波记录，可以认为它能够反映桩身客观性状，是稳当的、合格的记录，有了这样的反射波记录，才能为我们切实推断解释桩身完整性奠定根基。2 .桩身完整性不能单纯从反射波的波形记录去推断解释取得了梦想的反射波记录，是否就可以从这些记录来推断解释桩身的完整性呢。答案是不成以的。理由如下：（1）缺陷的反射波记录存在多解性我们已经知道：缺陷产生反射波的条件是缺陷所形成的波阻抗界面，有好多种缺陷形成的波阻抗界面奇怪往往是一致的。例如：缩径、离析、夹泥、空洞、蜂窝、裂缝等缺陷，它们都是缺陷部位的上界面波阻抗比桩身正常波阻抗低，这个波阻抗界面，产生的反射波相位都是和直达波同相位的，其差异仅仅是缺陷反射波波幅略有不同，这就形成缺陷反射波的多解性。(2)除了多解性之外，还存在假奇怪回响。例如，扩径缺陷的下界面，是缩径如图12。这个缩径奇怪是否要判定呢,鲜明不能判，它是假奇怪；还有假设是逐步的扩径然后又突然缩回到正常的桩径如图13,可见逐步扩径的波阻抗是渐变的，产生不了扩径类的反射波，但后面的突然缩径，由于波阻抗的突变却会产生明显的缩径奇怪，于是会展现缩径类反射波，就有可能把扩径缺陷误判为缩径。(3)地层的突变也会产生假奇怪由于地质处境的繁杂性，桩周的地层有时会遇到地层由软突然变硬的状况,如图14就是这种例证。图中上部为淤泥(或淤泥质黏土)下部突变为硬塑黏土，于是地层存在一个明显的波阻抗界面。当我们击振桩头产生向下传播的弹性波(或称应力波、声波)时，桩周的地层也会通过桩身的质点的振动引起相应的振动，在地层的波阻抗界面同样会产生反射，于是在反射波记录中就夹杂了地层的反射波见图14中的R。这也是一种假奇怪。(4)扩径上界面产生屡屡反射也会展现假奇怪信号图15是扩径界面产生的屡屡反射波记录。图中R、R、R分别为扩径界面产生的一次、二次和三次反射波，可见奇次的反射波与直达波相位相反,偶次反射与直达波同相位。鲜明，偶次反射波R是一个错误的信息，是假奇怪。图16是一个长23.1m、桩径llmm原地灌注桩实测反射波记录，可见同时有扩径和缩径缺陷的反射波存在。从中可见扩径的一次、三次反射波与直达波同相位，而扩径的二次反射与直达波反相位，在其后面还存在缩径类缺陷，这时对桩身完整性的全面分析见图16中桩身形状的描述。可见扩径缺陷的偶次反射不是桩身的缺陷，它是一个假奇怪。3 .如何解决反射波记录的多解性和挨弃假奇怪(1)首先要了解基桩产生缺陷的类型与理由暂以原地灌注桩为例说明桩展现缺陷的理由如下：A.钻孔灌筑桩水下灌注：钻孔钻进速度快，且泥浆密度不当，泥浆的循环方式不当会使泥浆护壁才能差，造成塌孔。在桩底部位塌孔形成沉渣、在桩中部塌孔形成断桩、在桩中小范围塌孔形成夹泥、在桩顶部位塌孔形成桩头低强度;混凝土浇注管没有符合要求的止水阀，甚至没有止水阀措施，桩底将会展现蜂窝或离析；在浇注混凝土过程中，由于计算混凝土在钻孔中的上升高度有误，或不慎将导管拔出混凝土面，或因停电、混凝土供给中断，导管拔出，使孔内混凝土顶端带有泥浆沉渣、混凝土的混合物，再持续浇灌混凝土，会使中间存在薄弱夹层，造成断桩；混凝土和易性差、首次浇灌混凝土方量缺乏、浇注导管进水、在混凝土初凝阶段地下水径流等，使桩身混凝土局部离析；钻孔终孔后，清孔不模范、清孔后没能实时浇灌混凝士、下钢筋时碰撞孔壁，都有可能造成桩底存有沉渣；浇灌混凝土过程中沙层塌落会形成扩径，同时会使计算好的混凝土充盈系数得志不了使孔底沉渣、浮浆托出到建筑±0m,造成桩头混凝土强度低。当地层黏土层的塑性较好，下好钢筋笼后，又不能实时浇灌混凝土，黏土被地层压力缩入孔中，形成缩径。B.沉管灌注桩水下灌注：沉管的直径一般在377426,长度在40m以内。在施工过程中，当沉管下沉到设计深度的持力层后，即可浇灌混凝土,在软地层如拔管速度过快，士会挤向刚浇灌的混凝土形成夹泥或缩径；假设浇灌的混凝土的方量缺乏以使混凝土在沉管内的高度保持在2m,这时在沉管外的土体挤压下，进入前次刚浇注的混凝土,造成缩径；浇灌的混凝土塌落度小、和易性差，拔管时对混凝土产生的摩擦力，可将混凝土带动，造成离析；设计桩距过小，又不能采用间隔跳打沉管。严重时，士的挤压力会将相邻桩挤压，形成全断面水平裂缝，成为断桩，微弱时，根据地层的地质性能也可能造成缩径；沉管底部的混凝土预制桩尖质量差，在打入沉管时，有可能桩尖碎裂，造成泥沙等进入沉管，与底部混凝土混合成一层强度很低的混合物，使桩底不能进入持力层而“悬空”俗称“吊脚桩”；地下水的径流，会使前次浇灌完还处于初凝阶段的混凝土局部展现离析。C.人工挖孔灌注桩当桩径大于08m,地层较硬且地下水位很深时，可采用人工挖孔，挖到设计深度时，下钢筋笼，浇灌混凝土，就形成人工挖孔灌注桩。这种桩在正常处境不会有沉渣，但假设混凝土的和易性不好，浇灌混凝土方式不当，仍有可能展现蜂窝、空洞、离析等缺陷。但是人工挖孔的护壁（如图17）会对反射波检测产生干扰。（2）从上面的论述可见对桩的完整性推断解释务必掌管下面的背景资料：A.由工程地质勘查单位，供给场地地层地质信息和地层的分层和力学性能的工程地质勘查报告；B.设计单位根据场地地质信息和建筑要求举行桩基设计的要求；C.施工单位根据设计要求举行施工的相关信息包括：原地灌筑桩的成孔方法和工艺、以及原地灌筑桩灌筑过程的记录（施工班报表）。这是由于在上述桩的施工过程中的失误，都有可能是产生桩身缺陷的理由。我们只有掌管了上述旁证资料，通过综合分析，才可能对基桩的完整性做出正确推断解释。(3)桩身完整性推断解释的典型实例A.桩长34.7m、桩径l200mm的钻孔灌注桩的处理分析过程图18（八）是反射波原始信号，由直达波可见桩头处理的不好，击振波不是标准的钟形信号，同时也不见桩底反射波(这是由于波形显示压缩的起因)。现将该桩的处理分析过程示范如下：由于是长桩，声波传播过程高频衰减较多，桩底反射信号包含的低频成分会较丰富，应选用O.5KHz低通滤波，滤波后直达波已很圆滑，但仍没有桩底反射信号，如图18(b);用指数放大后可见明显的桩底反射波，如图18(c)o此时可确定桩头和桩底，即可判断桩长，有两种确定桩长的方法：1)如下图由直达波的峰顶到桩底反射波的峰顶，但由于桩底反射波频率已降低，其周期较长，所以判断的声时(或桩长)会有一点误差，由于这种方法轻易判定，故较多用这种方法判定；2)由直达波的起点到桩底反射波的起点确定桩长，但是由于波的起点不是很明显，在确定时也有误差，用这种方法确定桩长的较少。下一步对桩身完整性举行分析：1）在268m处有一与直达波同相位的反射信号，理应是缩径类缺陷反射，到底是何种缺陷？有多种可能，如缩径、蜂窝、空洞、离析、二次浇灌面、夹泥、断裂等到底是何种缺陷，分析如下：一般在26m处断裂不大可能，可以撰弃；假设26m处的地层是黏土，且缩性指数较大，成孔后间隔时间较长才浇灌混土，那么有可能是缩径；假设不是缩径，那么有可能是蜂窝、离析、二次浇灌面、夹泥。这须进一步分析混凝土浇灌过程的记录来判断。如水下灌注，浇筑导管的止水阀存在问题，浇筑时有空气进入，那么可能是蜂窝、空洞。假设有地下水的径流，有可能是离析。假设浇灌过程因故中断浇灌，可能是二次浇灌面。假设上面的问题都可挨弃，那么可能是夹泥。所以要从浇灌过程的施工记录，场地工程地质勘查报告，去探索佐证加以确定。2）在7.1m处有扩径反射波信号，有两种可能：一是扩径，假设工程地质勘查报告说明7m处是沙层,同时混凝土浇灌量比正常桩多，可以断定是扩径缺陷；假设上面的结论都不成立，那么基桩倾斜的可能性就对比大。有关基桩倾斜的特征和检测方法请参见吴庆曾编著的“基桩声测与动测技术”一书的第15章反射波法检测基桩倾斜度。B,还有大量实例如：扩径的屡屡反射记录、多缺陷的反射波记录、离析缺陷桩反射波记录、扩底桩的反射波记录、断桩的反射波记录、桩头下部严重缺陷的“反射波”记录等的测试实例的分析过程。限于篇幅，不一一在此列举。感兴趣的可参见吴庆曾编著的“基桩声测与动测技术”一书的第14章反射波法测试资料的推断解释。有关基桩倾斜的特征和检测方法请参见该书的第15章反射波法检测基桩倾斜度。（吴庆曾）范文五：大、小应变检测桩基质量检测方法大、小应变检测桩基质量检测方法2022年10月16日星期二19:09“大应变”和“小应变”两者的识别：一是试验可以得出的参考数据不同：大应变（也叫高应变）可以测出工程桩的桩身完整性和承载力，而小应变（也叫低应变）只能测桩身完整性。二是试验的方法不同。大应变试桩的根本原理：用重锤冲击壮顶，使桩-土产生足够的相对位移，以充分激发桩周土阻力和桩端支承力，通过安装在桩顶以下桩身两侧的加速度传感器和安装在重锤上的加速度传感器接收桩和锤的应力波信号，应用应力波理论分析处理力和速度时程曲线，从而判定桩的承载力和评价桩身质量完整性。而小应变测桩身布局完整性的根本原理是：通过在桩顶施加激振信号产生应力波,该应力波沿桩身传播过程中，遇到不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底面时，将产生反射波，检测分析反射波的传播时间、幅值和波形特征，就能判断桩的完整性。静载试桩按模范是按比例来做的，由于静载试验的本金高,一般不成能全部桩都做静载试验，所以有些桩或者其他的全部桩为了检验承载力，会要求做高应变。高应变可以检测桩的承载力和完整性，但是假设要测出桩身概括位置的缺陷，一般都用低应变，高应变只能测出缺陷的范围。关于从打桩到静载试验时间间隔的问题，建筑基桩检测技术模范里没有明确的说明，不过港口工程桩基模范里有规定：对粘性土不应少于14d,对砂土不应少于3d,对水冲沉桩不应少于28d。范文六：低应变桩基检测方法1反射波检测基桩完整性的技术要点一（一）一.反射波法检测基桩完整性如何获取桩底反射众所周知，反射波法检测基桩桩身完整性，能否采集到桩底反射信号，是现场举行数据采集成败的关键。要获取桩底反射波有几个务必的条件即：1.桩头要处理好这些往往由于不同的理由不能实现，如此的后果往往造成检测失败。桩头不做上述处理如图1所示，桩头面不仅凹凸不平，尚有突出的混凝土楞刺，在这下锤头下落，冲击能量首先在冲破凹凸不平消耗大理能量，使有效的击振能量大打折扣，还不能励出梦想的入射脉冲波。于是只好再次加大激振力度再次击破凹凸不平的楞刺，恶性循环的结果,不仅取得良好的激振脉冲波，还会鼓舞出杂散振动。恶性循环的结果，将使反射波信号繁杂，屡屡击振的一致性差和得不到桩底反射波。如先将激振和安装传感器部位打磨平整，反而会取得事半功倍的成效。桩头没有打磨平整，会使直达波上叠加高频噪音信号，图2便是一个实测范例（还不是最严重的）。与此同时还会带来屡屡鼓舞的信号一致性极差，而无法确认检测的真实结果。2 .传感器与桩头的耦合是采集到良好质量信号的重要条件。传感器安点缀，应事先检查混凝土是否完整，并打磨平整。安装时，传感器的轴线应平行桩身的轴线，即垂直于桩头的水平面，这样传感器的最大灵敏度方向可对准桩底,有利于接收桩头下部的反射信号。传感器应通过耦合剂牢牢黏结在桩头上，不成松动，以免在击振时传感器也随之振动，形成干扰。耦合剂的选用以黏度较大的橡皮泥最正确，由于橡皮泥可以起到机械滤波的作用，滤除击振时产生的高频干扰(但是在北方冬季橡皮泥“凝固”失去了柔嫩性，到不如凝固的黄油会更好些)。3 .击振脉冲波的力度和主频要适度锤击脉冲波的力度、主频与桩长相匹配。原那么是至少要有两次以上击振后的反射波信号根本一致，方可确定得到的信号是稳当的桩身状况的客观反映。图3是几种典型的现场检测到的反射波记录。屡屡采集的反射波信号不一致，且有高频干扰的实例如图3（八）;击振一致性较好，还可见缺陷反射，但是没有桩底反射波如图3(b);图3(c)是桩径1200mm.桩长15.3m人工挖孔灌注桩，用速度型传感器接收，有桩底反射波、击振一致性好的实例；图3(d)是用加速度传感器接收的检测记录，虽然击振的直达波一致性不太好，但可见一致性较好的桩底反射。它们可认为是稳当的、合格的记录。4 .有时采集到桩底反射仪器屏幕上看不到桩底反射波在软地层中的长桩（5Om左右）和硬地层中的中长桩（25m左右），或有严重缺陷的桩，往往不能连忙在仪器的屏幕上查看到桩底反射信号，到底是什么理由？其实这是一种正常现象。问题出在仪器显示屏幕的像素是有限的，仪器采集系统的A/D转换器的位数很高动态范围很宽。即仪器显示屏在Y轴方向可供显示的像素对比少，例如8口寸640X480显示屏,同时要显示三道信号，调配给每一道Y轴的像素约为128左右（不同仪器而异），即屏幕的动态范围为128。可是反射波信号波幅的动态范围，由A/D转换器的位数抉择，例如16位A/D转换器的动态可达65536倍。此时要在屏幕上显示反射波信号，就要把信号的像素按2n倍数压缩，这样才能完整的显示全部波形。所以，桩底反射波显示在屏幕上就被压缩得很小，显得很微弱甚至看不到。对于软土层中的长桩传播距离较长，声波衰减严重；硬地层中的中长桩击振能量大多折射到地层中，调配到垂直入射的能量相对较少，桩底反射都会对比微弱，在压缩显示处境下，将被压缩得没有了像素（像素为1）,也就不能在屏幕上查看到桩底反射波。这种现象可用图4的现场检测实例来说明。图4（八）是桩径800mm长25m的基桩用速度型传感器接收采集到的原始信号，可见三次击振一致性好，采集的反射波是可信的，仅略能见到极微弱桩底反射波仪；同样图4(b)是桩径1200mm长38m原地灌注桩，用加速度传感器接收的反射波记录三次击振一致性好，屏幕上显示仅有极微的桩底反射波。但是，当我们用仪器具备的放大功能对信号按指数规律放大后，就可以把压缩显示的波形，随桩身深度(也就是随时间)按指数规律逐步将原先压缩显示的波形像素释放出来,于是我们就可以看到：图4(c)是图4（八）的波形按指数规律放大后的结果，图4(d)是图4(b)的波形按指数规律放大后的结果。从上面的论述可以说明，往往采集到了桩底信号却在仪器屏幕上看不到桩底反射波的理由。但务必说明，假设由于击振不当、传感器安装耦合不梦想,或桩身存在多缺陷或桩身质量较差，根本没有采集到桩底反射波，这时用指数放大是没有用的，是徒劳的。5 .声波的传播是按指数规律衰减的，在上述的信号处理中，具备了指数放大功能，就可以把压缩显示后看不到的缺陷和桩底反射波按指数规律依次释放出来。图5.是又一个极好的测试实例，指数放大后可以看到很好的桩底和缺陷反射波。但是要说明两点：指数放大务必应从Om开头如图5(b),尽管厂商供给的仪器都具备指数放大，还可任选指数放大的起点，但这种处理方法既不符合声波的传播规律把压缩后的反射波按指数规律举行恢复，还有制造假桩底信号的嫌疑；目前仪器还具有线性放大功能，这是模仿国外仪器软件功能的后果，笔者认为这个功能最好不要，由于它在原理上说不通，而且有了指数放大功能就足够了。二.关于反射波信号的数据处理L低通滤波和频谱分析当采集到含有桩底信号后，往往由于多种理由，信号中会有干扰信号存在，这时还难于对反射波信号举行分析解释,需要对信号举行数据处理。实例1：ll60mm桩长39m原地灌筑桩。由于：钢筋龙主筋过多的出露在桩头之上，击振时它会产生规律的、常时间的、稳定周期的振动，形成不易消释的干扰，严重时还会掩盖缺陷和桩底反射信号；桩头处理的不好，直达波中有高频干扰，如图6（八）O对图6（八）的时域信号举行频谱分析后的结果如图7,可见它的主频为0.85I<Hzo于是我们对图6（八）的时域信号举行100OHz的低通滤波(也就是把100OH2以下的信号留存，100OHz以上的信号滤除)如图6(b),可见直达波的高频干扰被有效的滤除了，但是085KHz的钢筋振动没有滤掉。变更低通滤波的截至频率到350Hz,重新举行低通滤波，滤波后的结果如图6(c),这时钢筋振动根本被滤掉。但直达波的频率随之降低，周期拉长，结果是检测的盲区被加大,将不利于浅部缺陷的辨识。但是，低通滤波处理后桩底反射波仍未见到。2 .指数放大实例1:对图6(c)的时域信号举行指数放大，放大倍数取30,从Om开头，指数放大处理后的结果如图6(d)o这时可略为见到桩底反射信号，但仍有钢筋振动信号的干扰。实例2:l500mm桩长44.5m原地灌筑桩的检测与处理如图8o可见，通过低通滤波再经指数放大，可将桩底反射波呈现出来。由此，可分析判断该桩是完整的无缺陷桩。3 .积分处理对反射波信号举行积分处理的数学运算，如下式：SO(t)=Si(t)dt上式中Si(t)是被积分处理的时域信号，SO(t)是积分后的信号。积分处理目的是为了改善信号质量，使信号余振缩短,直观、好看、易识别。但是，作积分处理是有确定条件的，这些条件是：第一.务必有明显、较强的桩底反射信号；其次.作积分处理的信号不应含有直流成分；第三.反射波信号正负半周期根本对称。第一个条件是务必具备的，不然积分处打理失败；其次个条件可以通过软件的“去直流”功能将直流成分处理掉，这样在积分处理后便不会使波形尾部上翘；第三个条件如不得志，积分后波形的后部会上翘。当波形后部上翘时，处理软件还供给了“旋转”和“平移”功能，可将波形转回、平移到水平位置。所以，其次、第三个条件如不得志，还可有补救的手段加以调理。实例1：图9（八）是对400mm长11.4m的沉管灌注桩,举行反射波检测采集到的原始信号。可见桩底反射波较强,特别明显，其处理过程就分外简朴，可直接举行积分处理。图9(b)是举行积分处理的结果。可见，这是一条桩身完整的灌注桩。实例2:图IO是桩径l250mm长9.6m桩的反射波记录处理的过程，图中（八）是经过07KHz低通滤波的反射波波形；(b)是5倍指数放大后的波形，由于波形显示是作了归一化处理的，桩底反射波波幅已高于直达波；（C）是举行积分处理后的波形。可见经积分处理后的反射波特别简朴，直达波之后，曲线根本平坦，接着是桩底反射波，一目了然。这样本来有一些缺陷的桩，积分后就把缺陷变得微弱了。于是，不留神就会把它当成一条完整桩。所以，积分不确定是务必经过的数据处理过程。积分处理的目的主要是使信号余振缩短，直观、好看。故其应用往往不是在信号处理的开头，它虽然有一点“滤波”功能，但终究不能取代低通滤波，又何况做积分处理还要有定的务必条件。总结出积分处理应遵循的条件和过程如图11所示。这里要再次说明：积分有时会把一些缺陷掩盖掉;曾经有人把检测结果含有余振的反射波记录，认为是不合格的检测记录，鲜明是不符合弹性波根本振动理论的。4 .其它的波形编辑功能如：旋转、平移已在前面作了论述，不再赘述。此外，一些仪器还具有自相关分析、彼此关分析、波形平均、自功率谱、互功率谱、倒频谱、对数谱、乃至小波分析等，本文不加论述，理由是有的根本不被应用、有的可能没有用处只不过是多加一些数据处理功能喧嚷罢To（未完待续）（吴庆曾）范文七：低应变法桩基检测毕业论文论文题目：浅析低应变反射波法检测桩身完整性系部：路桥工程系专业名称：道路桥梁工程技术班级：08212学号：44姓名：赵琴指导老师：汪莹完成时间：2022年05月15日目录前言11检测方法概述21.1 检测原理21.2 检测判别依据213仪器设备及要求32检测过程42.1 检测流程42.2 留神事项52.3 操作方法的选择62.4 检测数据的处理与判定62.5 实例83.1 完整桩83.2 有缺陷的钻孔灌注桩94留神事项104.1 工程地质处境104.2 待测桩处境114.3 检测仪器处境125提高切实度的措施135.1 资料的收集135.2 检测仪器的调试135.3 检测点的选定135.4 检测桩的分析135.5 其它14终止语15
