全钒液流电池储能解决方案.docx

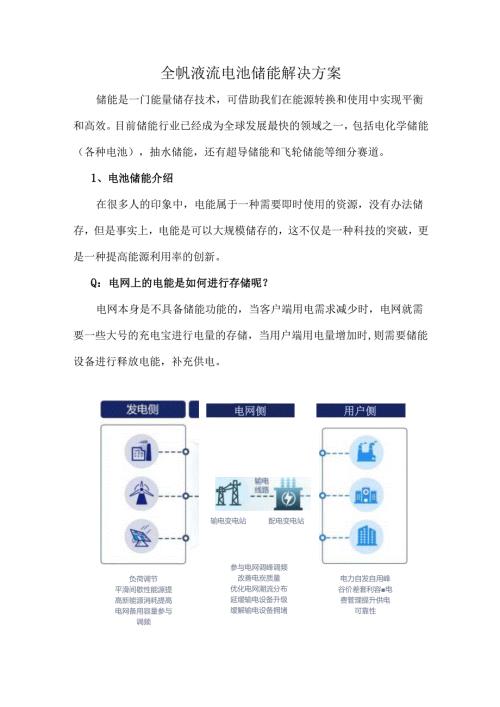

负荷调节平滑间歇性能源提高新能源消耗提高电网备用容量参与调频电网侧输电变电站配电变电站用户侧电力自发自用峰谷价差套利容电费管理提升供电可靠性全帆液流电池储能解决方案储能是一门能量储存技术，可借助我们在能源转换和使用中实现平衡和高效。目前储能行业已经成为全球发展最快的领域之一，包括电化学储能（各种电池），抽水储能，还有超导储能和飞轮储能等细分赛道。1、电池储能介绍在很多人的印象中，电能属于一种需要即时使用的资源，没有办法储存，但是事实上，电能是可以大规模储存的，这不仅是一种科技的突破，更是一种提高能源利用率的创新。Q：电网上的电能是如何进行存储呢？电网本身是不具备储能功能的，当客户端用电需求减少时，电网就需要一些大号的充电宝进行电量的存储，当用户端用电量增加时,则需要储能设备进行释放电能，补充供电。参与电网调峰调频改善电炭质量优化电网潮流分布延缓输电设备升级缓解输电设备拥堵2、液流电池工作原理将具有不同价态的钗离子溶液分别作为正极和负极的活性物质,储存在各自的电解液储罐中，在对电池进行充、放电时，电解液通过泵的作用，由外部储罐分别循环流经电池的正极室和负极室，并在电极表面发生氧化和还原反应，实现电池充放电。液流电池的电解液泵由变频器驱动，变频器的运转速率则是根据PLC运算得出;PLC接收上级充放电速率，根据传感器获得的数据，将充放电需求转换成变频器频率命令。3、解决方案PLC为整套电池的中枢控制器：PLC对上串联PCS及EMS,接收其对储能充放电的控制需求，同时通过采集模块中模拟量，获取液流电池的实时电压、电流、液体压力等；对下根据PCS、EMS下达的电流命令，控制变频器的频率。变频器控制储能液流转的泵运转：液流储能电池电解液的流动提供动力，通过控制电解液罐体管路端变频器水泵的运转频率，从而达到控制储能电池充放电功率的目标。4、方案优势更稳定告别传统的控制模式，检修排线更方便，台达PLCAS系列内置多组PID调节、模拟量转换、滤波等功能，使得储能设备更稳定。更便捷台达提供了从信息层、驱动层到设备层的全套以太网通讯方案,用户只需要将各个设备的以太网线同时接入交换机即可完成，兼容度更高，用户维护更方便。更完整台达提供高兼容性的软件配套，让用户在同一个软件中对PLC、变频器进行编程，修改参数、配置通讯等操作，无需额外使用其他工具，并将所有的编程设备保存至一套工程中，确保了整体项目资料的完整性。
