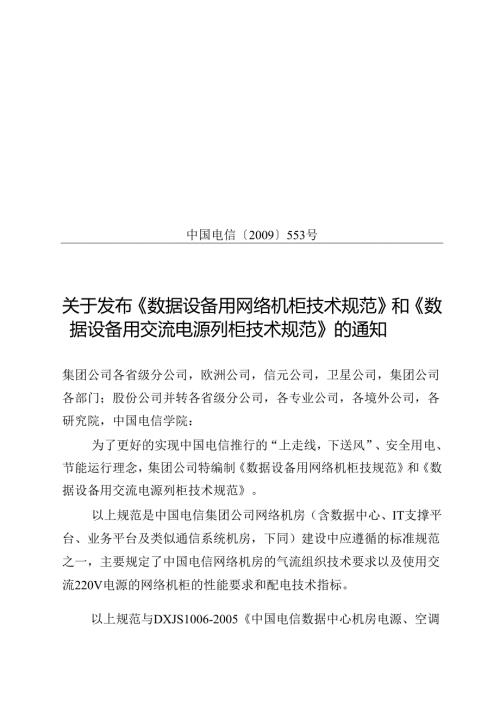

中国电信2009553号关于发布数据设备用网络机柜技术规范和数据设备用交流电源列柜技术规范的通知集团公司各省级分公司，欧洲公司，信元公司，卫星公司，集团公司各部门；股份公司并转各省级分公司，各专业公司，各境外公司，各研究院，中国电信学院：为了更好的实现中国电信推行的“上走线，下送风”、安全用电、节能运行理念，集团公司特编制数据设备用网络机柜技规范和数据设备用交流电源列柜技术规范。以上规范是中国电信集团公司网络机房（含数据中心、IT支撑平台、业务平台及类似通信系统机房，下同）建设中应遵循的标准规范之一，主要规定了中国电信网络机房的气流组织技术要求以及使用交流220V电源的网络机柜的性能要求和配电技术指标。以上规范与DXJS1006-2005中国电信数据中心机房电源、空调环境设计规范（暂行）、DXJS1007-2005中国电信数据中心机房电源、空调环境验收规范（暂行）（中国电信2005）741号）、中国电信IDC产品规范（试行）（中国电信2005658号）等规范结合使用。现将规范印发你们，对该系列技术规范的勘误和完善建议请反馈集团公司技术部。联系人：吴彤，电话：010-58501426,邮箱：wutongo附件：1.数据设备用网络机柜技术规范2.数据设备用交流电源列柜技术规范附件1：华中固电唁WCHINATELECOM中国电信集团公司技术标准Q/CT2171-2009数据设备用网络机柜技术规范2009年6月16日发布2009年6月16日实施中国电信集团公司目次目次I前言Ill1 范围12 规范性引用文件13 术语和定义23.1 数据中心23.2 互联网数据中心23.3 网络机柜23.4 下送风机房23.5 上送风机房23.6 前进风机柜23.7 下进风机柜23.8 上进风机柜23.9 静压箱23.10 架空地板33.11 机墩34 组成和分类34.1 产品组成34.2 产品分类35 技术要求35.1 环境条件35.2 外观要求35.3 机柜尺寸、结构及配置35.3.1 外形尺寸35.3.2 基本结构45.3.3 内部结构55.3.4 附属配置55.4 机柜内气流组织要求65.4.1 下进风机柜65.4.2 上进风机柜85.4.3 前进风机柜85.4.4 封闭管道送风和封闭管道回风85.5 机柜配电要求85.5.1 总体要求85.5.2 结构及安装要求85.5.3 交流配电单元85.5.4 接线端子组95.5.5 插座95.5.6 电缆与母线105.5.7 温升105.5.8 防雷保护10书柳电疝、CMIHAVCLfCOM5.5.9 认证105.6 接地、电缆及其他电气附件105.6.1 接地、电缆与母线105.6.2 电量监测与告警装置105.6.3 信息插座板115.7 电气防护性能115.7.1 绝缘电阻115.7.2 绝缘强度115.7.3 防护等级115.8 标志、包装、运输、贮存115.8.1 标志115.8.2 包装115.8.3 运输115.8.4 贮存11附录A网络机柜门通风面积计算方法12附录B机柜订货要求1411-XX.刖三本规范是中国电信集团公司网络机房（含数据中心、IT支撑平台、业务平台及类似通信系统机房，下同）建设中应遵循的标准规范之一，主要规定了中国电信网络机房的气流组织技术要求以及使用交流220V电源的网络机柜的性能要求和技术指标。本规范与DXJS1006-2005中国电信数据中心机房电源、空调环境设计规范（暂行）、DXJS1007-2005中国电信数据中心机房电源、空调环境验收规范（暂行）（中国电信2005741号）、中国电信IDC产品规范（试行）（中国电信2005658号）等规范结合使用。由于数据中心机房的业务可能来自一些国际客户，因此实际应用中将有可能需对一些相关的国际标准进行参考，如ANSI-TIA-942-2005数据中心的电信基础设施标准等。本规范的附录A附录B均为资料性附录，附录B可作为运营商和机柜生产商之间订货需求参考。本规范由中国电信集团公司提出和归口。本规范主要起草单位：广州研究院、浙江分公司、广东分公司本规范主要起草人：张飘、贾继伟、侯福平、赖世能、宗凌IH1范围本规范规定了中国电信数据类机房（含数据中心、电信业务平台、IT支撑平台及其他类似通信系统机房，下同）内使用交流220V电源的网络机柜的系统结构、电源配置、网络布线、气流组织、监控测量、防雷与接地等方面的性能要求和技术指标。本规范适用于中国电信数据类机房内使用交流220V电源的网络机柜的设计、选型、安装、验收及维护应用，中国电信使用交流380V和直流电源的网络机柜可参照本规范执行。2规范性引用文件下列文件中的条款通过在本标准的引用而构成本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。GB10021996GB2099.11996GB/T3047.21992GB/T3859.2-1993GB/T3873GB4208GB7947-2006GB8624家用和类似用途单相插头插座型式、基本参数和尺寸家用和类似用途插头插座第一部分：通用要求高度进制为44.45mm的面板、机架和机柜的基本尺寸系列GBGB器GB10963.1200510963.2-200313539.12002GB/T13539.5-1999家用和类似用途的熔断器）GB/T13539.6-2002业的熔断器）第1至5篇:半导体变流器应用导则通信设备产品包装通用技术条件外壳防护等级（IP代码）人机界面标志标识的基本和安全准则建筑材料及制品燃烧性能分级家用及类似场所用过电流保护断路器家用及类似场所用过电流保护断路器导体的颜色或数字标识第1部分：用于交流的断路器第2部分：用于交流和直流的断路低压熔断器第1部分：基本要求低压熔断器第3部分：非熟练人员使用的熔断器的补充要求（主要用于标准化熔断器示例低压熔断器第2部分：专职人员使用的熔断器的补充要求（主要用于工标准化熔断器示例GB14048.1-2006GB14048.32002组合电器GB/T14048.72006GB/T14048.82006子排GB/T15395GB17465.1GB50174SJ/T10796-2001YD/T585YD/T754YD/T944-1998YD/T11732001YD/T1363.32005能设备协议低压开关设备和控制设备第1部分：总则低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器低压开关设备和控制设备辅助电器第1部分：铜导体的接线端子排低压开关设备和控制设备辅助电器第2部分：铜导体的保护导体接线端电子设备机柜通用技术条件家用和类似用途的器具耦合器第一部分：通用要求电子计算机机房设计规范防静电活动地板通用规范通信用配电设备通信机房静电防护通则通信电源设备的防雷技术要求和测试方法通信电源用阻燃耐火软电缆通信局（站）电源、空调及环境集中监控管理系统第3部分：前端智YD50592005YD50832005YD50982005SJ/T10796-2001DXJS10062005741号）DXJS10072005741号）电信设备安装抗震设计规范电信设备抗地震性能检测规范通信局(站)防雷与接地工程设计规范防静电活动地板通用规范中国电信数据中心机房电源、空调环境设计规范(暂行)(中国电信2005中国电信数据中心机房电源、空调环境验收规范(暂行)(中国电信2005中国电信2005658号中国电信IDC产品规范(试行)3术语和定义下列术语和定义适用于本标准。3.1 数据中心(datacenter)集中放置计算机、服务器、路由器、磁盘阵列等网络设备及其附属设备，并为其良好运行提供相应网络和配套服务的机房建筑及其附属设施的总称。根据可靠性、安全性、规模大小、提供服务内容等不同，数据中心可分为不同等级。3.2 互联网数据中心(IDC,internetdatacenter)为满足各种网站系统设备托管外包服务需求而建设的具有稳定的宽带互联网接入和安全可靠的机房环境的数据中心。基于该中心，运营商为政府和企事业单位、各类ISP、ICP>ASP及各类网站等客户提供大规模、高质量、安全可靠的互联网基础平台服务以及各种互联网增值服务。根据可靠性、安全性、规模大小、提供服务内容等不同，IDC可分为不同等级。3.3 网络机柜(cabinetorrack)用于放置计算机设备、数据网络设备或相关设备，并提供设备运行所需的信息网络、电源、冷却等环境条件的全封闭或半封闭柜体。也称服务器机柜或简称机柜。通常采用19英寸标准机柜，即柜体宽度为600mm,所放置的设备面板宽度为19英寸(482.6mm)、高度为IU(44.45mm)的整数倍的规格系列。极少数情况也采用23英寸标准机柜。3.4 下送风机房(underfloorcooIingairsuppIyroom)采用制冷风从空调设备底部送出，经过架空地板或管道送往数据设备的送风方式的机房。相应的空调设备称为下送风空调设备。3.5 上送风机房(overheadcooIingairsupplyroom)采用制冷风从空调设备顶部送出，经过管道或直接通过机房空间对流送往数据设备的送风方式的机房。相应的空调设备称为上送风空调设备。3.6 前进风机柜(rackswithcooIingairprovidedbythefrontdoor)采用通过机柜外正面直接进风或者通过带网孔的前门进风，再通过机柜后面直接出风或者通过带网孔的后门或顶部出风，使机柜内设备得到均匀充分冷却的通风方式的机柜。3.7 下进风机柜(rackswithcooIingairprovidedbythebottom)采用通过机柜内底部前侧的进风口进风，通过带网孔的后门或顶部出风，使机柜内设备得到均匀充分冷却的通风方式的机柜。3.8 上进风机柜(rackswithcooIingairprovidedthetop)采用通过机柜内顶部前侧的进风口进风，通过带网孔的后门或顶部出风，使机柜内设备得到均匀充分冷却的通风方式的机柜。3.9 静压箱(PIenLlmchamber)静压箱是送风系统减少动压、增加静压、稳定气流和减少气流振动的一种必要的腔体，它可使送风效果更加理想。静压箱的作用是：可以把部分动压变为静压使风吹得更远；可以降低噪音；风量均匀分配。3.10 架空地板(raiseheightfloor)为下送风空调制冷送风需要，在机房地平面以上一定高度支撑起的地板平面，供机柜、设备安装及人员行走，通常采用活动地板。加快地板与地平面之间的封闭空间即作为空调送风的静压箱。架空地板高度应根据机柜功率大小来决定。3.11 机墩(rackpier)用以承载机柜、电源分配柜、大型服务器设备以及其他设备的具有一定高度的底座，用以抬高柜体或设备底面高度，使之与架空地板等高；同时还兼具抗震加固、通风等功能。4组成和分类4.1 产品组成网络机柜一般由柜体和附属部件组成，其中柜体由骨架、安装立柱、前后门、侧板、顶板、底板及层板等构成，附属部件包括配电单元、网络接口、走线槽、门锁、导流罩、密封组件、风扇及机墩等。4.2 产品分类4.2.1.1 按机房空调送风冷却方式不同，网络机柜可分为前进风机柜、下进风机柜和上进风机柜。4.2.1.2 按机柜门的有无和密封程度不同，网络机柜可分为封闭式机柜、半封闭式机柜和敞开式机柜。4.2.1.3 按所采用电源类型不同，网络机柜可分为交流220V网络机柜、交流380V网络机柜、直流-48V网络机柜和直流240V网络机柜(本规范仅涉及交流220V网络机柜)。4.2.1.4 按通信线缆和电源线缆进入机柜位置的不同，网络机柜可分为上走线机柜、下走线机柜和上下走线机柜(本规范仅涉及上走线机柜)。5技术要求5.1 环境条件 工作温度：一5+40。 相对湿度：85%RH(25±5时)。海拔高度：100Om,海拔高度>100Om时，应按GB/T3859.2-1993规定降额使用。 垂直倾斜度：5%o5.2 外观要求5.2.1 机柜涂覆层应表面光洁、色泽均匀、无流挂、无露底；金属件无毛刺、无锈蚀。5.2.2 机柜门板、侧板平整，无扭曲、无变形，也不明显抖动；门板开孔均匀。5.2.3 机柜标志应齐全、清晰、色泽均匀、耐久可靠。机柜正面和背面上方应设有用以标注序号的标签或位置，列头、列尾机柜朝外的侧板上应设有用以标注列号的位置。5.2.4 机柜及其附属部件、涂覆层、标志、饰物等均应采用难燃或不燃材料。5.3 机柜尺寸、结构及配置5.3.1 外形尺寸5.3.1.1 机柜外形尺寸定义如图Io5.3.1.2 机柜高度Zz一般分为2000、2200>2400>2600mm四种，推荐选用2200mm,下进风机柜高度不宜大于2200mmo5.3.1.3 机柜宽度W推荐选用19英寸(600mm),特殊情况可选用23英寸(800mm)05.3.1.4 机柜深度/一般分为800、900、1000>1100、120Omm五种，下进风机柜深度应不少于1100mm,推荐使用1100mm；前进风机柜深度应不大于1100mm,推荐使用100Ommo5.3.1.5 机柜底边高度h为为40mm60mm,以确保柜门可正常开启。&电桔、CHIMATCLfCOM5.3.1.6 特殊情况可根据用户需求尺寸定制机柜。图1机柜外形尺寸示意图5.3.2 基本结构5.3.2.1 机柜基本结构由框架、前后门、侧板、顶板、底板及相应定位、紧固件组成。机柜内部可设置安装立柱、层板及进排风、供配电装置等。下进风机柜基本结构如图2所示，前进风机柜、上进风机柜的基本结构与下进风机柜类似，也可参照图2。面b.顶板和底,板图2下进风机柜基本结构示意图5.3.2.2 柜体结构应牢固，底部和顶部可上下固定，应能柬受顶部线缆及结构件赠负载；各零部件以及内外部整体结构具有足够的刚性和韧性，不会在设备黑后出现晃动和结构律变形。柜体结构及其内部安装立柱、层板等组成部件应满足YD5059抗震要求。5.3.2.3 机柜框架采用冷轧钢板或铝合金型材加工，侧板、前后门、层板及加固厚底结构采用冷轧钢板或性能更优的材质。®5.3.2.4 装配应具有一致性和互换性，零部件应最大限度地采用标准件和通用件，紧固件无松动。外露和操作部位的零部件应光滑，无锐棱毛刺。5.3.2.5 门和侧板为可拆卸式结构，门的开合转动灵活、锁定可靠、施工安装和维护方便；门的开启角应不小于110°侧板的拆装不应影响机柜整体宽度。5.3.2.6 前后门均应采用外开门方式，其中前门为单开门、后门为单开门或对称双开门；前后门带锁，也可根据用户需要更换为独立门锁。5.3.2.7 机柜可以并列安装，随机应配有并柜连接件。5.3.3 内部结构5.3.3.1 机柜内部应设置4根或6根安装立柱，用于安装设备和固定层板。安装立柱能够前后移动调节。安装立柱的间距、孔距等机柜内部尺寸结构应满足GB/T3047.2的要求。5.3.3.2 层板深度为600mm±5mm,标准型层板承重40kg,加强型层板承重与80kg。层板应便于安装和拆卸，其安装高度和前后位置可以调节。层板的固定方式可根据用户需求，使用螺丝或弹性插销、卡接部件等固定方式。5.3.3.3 机柜内部设备的有效安装深度N720mm0在设备有效安装高度内，机柜内水平限界及尺寸要求见图3所示。bdOZI-OOW前面立柱正面安装孔轴心线间距刖口限界设备面板凸出最大尺寸限界立柱位置层板位置O二、旨后门限界深度HOOmm下进风机柜深度I（X）Omm前进风机柜深度120Omm下进风机柜在设备安装有效范围内，机柜除前后门、层板外的任何部分（包括柜体、安装立柱、走线槽、电源分配板等）均不得超出图中阴影区域限界而进入柜内白色区域。机柜前后门在最大开启状态下亦不得进入柜内白色区域。图中加括号的是参考尺寸，其余为限定尺寸。图3深度为IlOOmm的下进风机柜水平剖面分界图5.3.3.4 机柜采用上走线设计。顶板后部设置一整体排风口（排风口的尺寸要求参见5.4.1.3条）；排风口前两侧各设置一进线孔，其内径（或矩形短边）应Z80mm,其边缘应作钝化处理，以免划伤线缆。进线孔位置应具有线缆固定装置。当进线孔较大时，应加设橡胶罩或网罩，防止外物落入。当机柜采用封闭管道回风方式时，进线孔应能用密封圈密封，如图2所示。5.3.4 附属配置5.3.4.1 机柜后部左右两侧各设置一条侧边扎线板或走线槽，分别用于通信线缆和电源线的布放与绑扎；机柜配电单元设于右侧（从机柜后面看）扎线板外部（配电单元的具体要求参见5.5节相关条款）。所有线缆管理件设置应合理、充分、方便操作，如图4所示。5.4.1.3 机柜前门内侧与安装立柱前端面之间净空间距离应N160mm（应考虑柜门、加强筋、设备面板的厚度），如图3所示。5.4.1.4 机柜底板前部设置一个可调节进风口，尺寸规格应与400mm（宽）×350mm（深），其前沿距机柜下部框架内侧不超过30mm；边缘应作圆滑处理。进风口设置调节装置（如滑动盖板），使得进风口大小可在全开和全闭之间连续调节。调节装置操作便捷、顺畅，与机架底部衔接紧密，不松动，不变形，无噪声；同时应在侧面标注有最小单位5mm的刻度，以便于维护管理。进风口上方设置一个高度为180mm260mm的导流罩，引导冷风进入机柜前门与设备面板之间的区域。导流罩要设计合理，既要防止冷风直接流向机架后部或两侧，又要尽可能减少空气阻力。进风口、调节装置及导流罩如图6所示。机柜顶板排风口架空地板导流罩低温正压区（冷气通道S后门板（开孔）前门板（密封）经服务器设备排出的热风服务L备进风口调节装置机柜底板地板下空调冷风350密封面板，（假面板、盲板）下进风口本图为下进风机柜。对于上进风机柜，只需将图中柜底通风口B封闭，柜顶A处开设进风口即可。对于前进风机柜，则需将A、B两处均封闭，将前门换成符合通风要求的开孔门即可。图6下进风机柜侧向剖面示意图（侧视）5.4.1.5 机柜内设备正面板平面应配置必要的密封组件，以确保冷风全部进入设备正面板进风口，而不致泄漏。密封组件主要包括安装立柱两侧和顶部或底部的密封挡板（视机柜进风方式而定），以及上下设备之间的密封面板（也称假面板或盲板）等，如图7所示。密封面板规格应有IU（43.6mm）、2U（88.1mm）等多种规格，拆装方便，不易脱落，不易变形。密封面板、密封挡板及其它密封组件应采用不易变形、轻便、难燃或不燃材料制作。柜体:密封挡板密封面板尸假面板、盲板）二A安装立柱弓服务器设备密封面板匕假面板、盲板）图7安装了密封面板和密封挡板的机柜正视图式输出告警；若具有声音告警功能，则必须同时具有手动关闭告警音的功能。电流值恢复正常后，告警应能自动恢复。告警门限应能根据需要进行设置。止匕外，机柜还可提供断电告警。5.6.2.4 电流指示及告警指示官安装在机架后部上方。不宜安装在柜门上。5.6.2.5 当机柜需采用灯光指示时，宜采用LED指示灯。5.6.3信息插座板5.6.3.1 机柜可根据用户要求配置信息插座板（单元），作为通信线缆转接之用，一般安装于机柜后面上部或下部，特殊情况也可安装在中部。信息插座板一般包含Cat5e以上级别的RJ-45插座模块，具体规格、数量可在订货时确定。5.6.3.2 光纤和传输用同轴线一般在专用ODF、DDF上成端、转接；不建议在机柜内设置光纤和数字配线单元。特殊情况必须设置时，可参考相关行业标准。5.7 电气防护性能5.7.1 绝缘电阻机柜内各带电回路（该回路不直接接地）对地（或柜体）绝缘电阻应NlOMQ（500V兆欧表测量Imin后读数）。5.7.2 绝缘强度机柜内各带电回路对地（或柜体）以及两个非电气连接的带电回路之间，应能承受2500V、50Hz正弦试验电压Imin,不出现击穿或飞弧现象，漏电流WlOmA。5.7.3 防护等级在正常使用条件下，机柜内电气部分防护等级应不低于IP2Xo5.8 标志、包装、运输、贮存5.8.1 标志5.8.1.1 产品应有永久性标识，标明产品型号、名称、注册商标、生产单位、出厂年月、机号。5.8.1.2 机柜颜色以及表面印刷文字、图案应符合订货的要求（可参考附录A）。5.8.1.3 产品所配置的电源插座、互感器、RJ45模块、风扇等配件应有商标或生产厂的标记。5.8.2 包装5.8.2.1 产品应包装出厂，包装要求及包装箱面标志应符合GB/T3873中的规定。5.8.2.2 包装箱内除产品外，还应装入以下物品和有关文件，文件可用塑料袋或纸袋封装：a）备附件及专用工具；b）产品使用说明书；c）产品合格证；d）装箱清单。5.8.3 运输产品包装后，可用汽车、火车、轮船、飞机等运输，在运输中应避免碰撞、跌落、雨雪的直接淋袭和日光曝晒。正常运输中不会出现有损设备外观及性能的情况。5.8.4 贮存产品应贮存于通风良好，温度范围在一25°C+55°C,相对湿度W85%,周围环境不含有腐蚀性气体，无有害化学药品和气体的库房内。附录A（资料性附录）网络机柜门通风面积计算方法1、柜门总面积（三）在评估机柜门（或类似部件）的开孔通风状况时，该柜门（或类似部件）的正面面积称为柜门总面积。2、开孔区域、开孔区域面积（Sq）和开孔区域面积比（Rq）机柜门（或类似部件）上被均匀、密集开孔的区域称为开孔区域，见附图1所示。以开孔区域边界的孔的几何中心连线所围成的区域面积为开孔区域面积。开孔区域面积与柜门总面积之比为开孔区域面积比。式中：Rq开孔区域面积比;Sq开孔区域面积；S一柜门总面积。X：开孔区域边界与柜门左侧边界距离y：开孔区域边界与柜门上侧边界距离柜门左边界附图1机柜门板开孔区域示意图3、开孔面积（Sk）、孔径（d）和开孔率（Rk）对于机柜门（或类似部件）上的某一个孔，其通透部分平面积即开孔面积。开孔形状为圆形时，其孔径为孔的直径；开孔形状为其他形状时，其孔径为与孔等面积的圆的直径。机柜门（或类似部件）上所有开孔面积之和与开孔区域面积之比为开孔率。式中：Rk开孔率；Sk开孔面积；Sq开孔区域面积。4、全通透率（Rt）机柜门上（或类似部件）所有开孔面积之和与柜门总面积之比。DZSkK=RqRlRt全通透率；Sk开孔面积；S一柜门总面积；Rq开孔区域面积比;Rk开孔率。附录B（资料性附录）机柜订货要求表B.1机柜订货要求总体要求型号（各厂商自行确定选项）形制机柜口机架进风方式前进风口下进风口上进风走线方向上走线口下走线口上下走线尺寸高（三）2000mm2200mm2600mm其他：宽（W）600mm800mm其他：深(I)900mm1000mm1100mm1200mm其他：柜内负荷（kVA）低负荷（2.2以下）口中负荷（2.23.1）高负荷（3.1.0）特高负荷（4.0以上）材料全钢口铝合金框架其他：颜色和风格（各厂商自行确定选项）标识其他要求柜体配置前门开孔口有机玻璃密封口钢板全密封口无门开门方向左单开口右单开口双开后门开孔口有机玻璃密封口钢板全密封口无门开门方向左单开口右单开口双开侧板有，柜间双层口有，柜间单层口无其他：顶板全封闭口2位风扇孔口4位风扇孔口出线孔个口其他要求：底板通风孔（规格：）口可调风门（带刻度）口导流罩（高度：U）口密封层板数量：块其他要求：安装立柱6根口4根密封面板1U数量：块口2U数量：块口其他规格和要求：机墩配置高度：活动地板上表面mm,下表面mm不配置其他要求配电单元额定电压220VAC-48VDC-220VDC额定电流A（各厂商自行确定选项）输入回路单路口双路口其他：输出回路单路口双路口其他：输入保护无口空开口熔断器口隔离开关额定电流：A输出保护无口空开口熔断器额定电流：A输出端口接线端子口插座口配电位数位/路口额定电流：A其他要求：安装位置后侧右口后侧左口后侧上口后侧下口其他：电流监测口无口有，具体要求：其他要求其他配置及要求信息插座CAT5e模块口，数量个，理线器个；CAT6模块口，数量个，理线器个配线单元MDFSS：回线口DDF数量：回线口ODF数量：芯线缆管理垂直走线槽道口水平分支走线槽道口其他要求：风扇数量进风，数量：个，位置：口排风，数量：个，位置：风扇规格功率：W电压：V（口ACDO扇叶直径：mm风扇配电端子输入口插头（插座）输入口空开保护口普通开关口其他要求：其他要求说明：此表格式可作为运营商和机柜生产商之间订货需求单。附件2：华中固电唁WCHINATELECOM中国电信集团公司技术标准Q/CT2172-2009数据设备用交流电源列柜技术规范2009年6月16日发布2009年6月16日实施中国电信集团公司目次目次I前言Il1 范围12 规范性引用文件13 术语和定义23.1 电源列柜23.2 电源分配柜23.3 单面列柜23.4 双面列柜24 组成和分类24.1 产品组成24.2 产品分类25 技术要求25.1 环境条件25.2 基本要求25.3 外观结构35.4 配电要求35.4.1 总体要求35.4.2 额定值35.5 监测与告警35.5.1 基本要求35.5.2 电流监测功能35.5.3 告警功能45.5.4 显示与操作45.6 配电的分级配合45.7 接地、电缆及与母线45.8 电气防护性能45.8.1 绝缘电阻45.8.2 绝缘强度45.8.3 防护等级46 标志、包装、运输、贮存46.1 标志46.2 包装56.3 运输56.4 贮存5-XX.刖三本规范是中国电信集团公司网络机房（含数据中心、IT支撑平台、业务平台及类似通信系统机房，下同）建设中应遵循的标准规范之一，主要规定了中国电信数据设备用交流电源列柜的性能要求和技术指标。本规范与DXJS1006-2005中国电信数据中心机房电源、空调环境设计规范（暂行）、DXJS1007-2005中国电信数据中心机房电源、空调环境验收规范（暂行）（中国电信2005741号）、中国电信IDC产品规范（试行）（中国电信2005658号）等规范结合使用。由于数据中心机房的业务可能来自一些国际客户，因此实际应用中将有可能需对一些相关的国际标准进行参考，如ANSI-TIA-942-2005数据中心的电信基础设施标准等。本规范由中国电信集团公司提出和归口。本规范主要起草单位：广州研究院、浙江分公司、广东分公司本规范主要起草人：张飘、贾继伟、侯福平、赖世能、宗凌111范围本规范规定了中国电信数据设备用交流电源列柜的系统结构、电源配置、监控测量、防雷与接地等方面的性能要求和技术指标，以及规定了其术语和定义、分类、标志、包装、运输和储存。本规范适用于中国电信数据设备用交流电源列柜的设计、选型、安装、验收及维护应用，中国电信其它交流电源分配柜、交流电源列柜以及直流电源列柜可参照本规范执行。2规范性引用文件下列文件中的条款通过在本标准的引用而构成本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。GB10021996GB2099.11996GB/T3797-2005GB/T3859.2-1993GB/T3873GB4208GB7947-2006GB8624GBGB器GB10963.1200510963.2-200313539.12002GB/T13539.5-1999家用和类似用途单相插头插座型式、家用和类似用途插头插座第一部分:电气控制设备半导体变流器应用导则通信设备产品包装通用技术条件外壳防护等级（IP代码）人机界面标志标识的基本和安全准则建筑材料及制品燃烧性能分级家用及类似场所用过电流保护断路器家用及类似场所用过电流保护断路器基本参数和尺寸通用要求导体的颜色或数字标识第1部分：用于交流的断路器第2部分：用于交流和直流的断路低压熔断器第1部分：基本要求低压熔断器第3部分：非熟练人员使用的熔断器的补充要求（主要用于家用和类似用途的熔断器）标准化熔断器示例GB/T13539.6-2002低压熔断器第2部分：专职人员使用的熔断器的补充要求（主要用于工业的熔断器）第1至5篇：标准化熔断器示例GB14048.1-2006GB14048.32002低压开关设备和控制设备第1部分：总则低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合电器GB/TGB/T子排GB/T14048.7200614048.82006低压开关设备和控制设备辅助电器第1部分：铜导体的接线端子排低压开关设备和控制设备辅助电器第2部分：铜导体的保护导体接线端15395GB17465.1GB50174YD/T585YD/T754YD/T944-1998YD/T11732001YD/T1363.32005能设备协议YD50592005YD50832005电子设备机柜通用技术条件家用和类似用途的器具耦合器第一部分：通用要求电子计算机机房设计规范通信用配电设备通信机房静电防护通则通信电源设备的防雷技术要求和测试方法通信电源用阻燃耐火软电缆通信局（站）电源、空调及环境集中监控管理系统第3部分：前端智电信设备安装抗震设计规范电信设备抗地震性能检测规范YD50982005SJ/T10796-2001DXJS10062005741号）DXJS10072005741号）通信局（站）防雷与接地工程设计规范防静电活动地板通用规范中国电信数据中心机房电源、空调环境设计规范（暂行）（中国电信2005中国电信数据中心机房电源、空调环境验收规范（暂行）（中国电信2005中国电信2005658号中国电信IDC产品规范（试行）3术语和定义下列术语和定义适用于本标准。1.1 电源列柜（SubPowerDistributionCabinet）用以对同一机房内一列或多列网络机柜的用电进行分配和管理，并具备保护功能的机柜。1.2 电源分配柜（MainPowerDistributionCabinet）用以对电力机房与通信设备机房之间及通信设备机房内（除电源列柜外）各种用电进行分配和管理，并具备保护功能的机柜。1.3 单面列柜（SingleSidePowerDistributionCabinet）列柜前面设置门，后面设置背板密封，只有正面唯一一个操作面进行设备或线缆的安装、维护以及管理的列柜。1.4 双面列柜（DOUbIeSideSPoWerDiStribLItionCabinet）列柜前后均设置门，可以通过前后两个操作面进行设备或线缆的安装、维护以及管理的列柜。4 组成和分类4.1 产品组成电源列柜一般由柜体和附属部件组成，其中柜体由骨架、前后门（单面列柜无后门，但应有背板）、侧板、顶板、底板等构成，附属部件包括输入配电模块、分路输出模块、中性线排、地线排、信号输出接口、电量计量模块、数据显示装置、门锁及机墩等。4.2 产品分类4.2.1 电源列柜按安装位置可分为列头柜、列中柜、列尾柜。4.2.2 电源列柜按操作面及柜门的方向和数量可分为单面列柜和双面列柜。电源列柜作为列头柜或列尾柜时，宜选用单面列柜。4.2.3 电源列柜按所输入和分配的独立电源回路的数量可分为单回路列柜和双回路列柜。5 技术要求5.1 环境条件 工作温度：一5+40。 相对湿度：85%RH（25±5时）。 海拔高度：1000m,当海拔高度100Om时，应按GB/T385921993规定降额使用。 垂直倾斜度：5%o5.2 基本要求5.2.1 电源列柜应符合YD/T585的相关技术要求，除了本规范条款所具体规定的外，其余要求均可参照YD6585中相关条款。5.2.2 电源列柜采用的材料和器件，紧固件、密封件，其机械、化学、电气性能以及各种性能的检测方式均应符合中国国家标准、通信行业标准及IEC的有关标准。5.2.3 电源列柜中各带电回路之间以及带电零部件或接地零部件之间的爬电距离和电气间隙应符合GB/T3797-2005的规定。5.2.4 当电源列柜通入额定电流时，各电气元件和部件的温升应符合YD/T585的相关要求。5.2.5 电源列柜柜应具有抗雷击、抗浪涌保护装置，防雷等级应达到YD/T944中防雷分级第2级的要求。5.3
