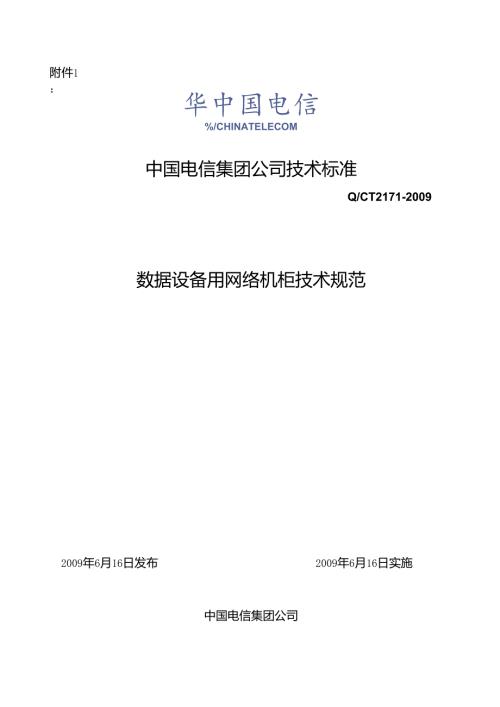

附件1：华中国电信%/CHINATELECOM中国电信集团公司技术标准Q/CT2171-2009数据设备用网络机柜技术规范2009年6月16日发布2009年6月16日实施中国电信集团公司&电桔、CHIMATCLfCOM5.3.1.6特殊情况可根据用户需求尺寸定制机柜。图1机柜外形尺寸示意图5.3.2基本结构5.3.2.1 机柜基本结构由框架、前后门、侧板、顶板、底板及相应定位、紧固件组成。机柜内部可设置安装立柱、层板及进排风、供配电装置等。下进风机柜基本结构如图2所示，前进风机柜、上进风机柜的基本结构与下进风机柜类似，也可参照图2。面b.顶板和底,板图2下进风机柜基本结构示意图5.3.2.2 柜体结构应牢固，底部和顶部可上下固定，应能柬受顶部线缆及结构件赠负载；各零部件以及内外部整体结构具有足够的刚性和韧性，不会在设备黑后出现晃动和结构律变形。柜体结构及其内部安装立柱、层板等组成部件应满足YD5059抗震要求。5.3.2.3 机柜框架采用冷轧钢板或铝合金型材加工，侧板、前后门、层板及加固噌底结构采用冷轧钢板或性能更优的材质。®5.3.2.4 装配应具有一致性和互换性，零部件应最大限度地采用标准件和通用件，紧固件无松动。外露和操作部位的零部件应光滑，无锐棱毛刺。5.3.2.5 门和侧板为可拆卸式结构，门的开合转动灵活、锁定可靠、施工安装和维护方便；门的开图4机柜线缆管理及布线位置示意图5.3.4.2 当机房采用架空地板时，机柜应配置机墩。机墩推荐选用钢质材料，表面应作防锈处理。螺孔孔位准确。5.3.4.3 机墩应满足机柜与设备以及走线架（承载于机柜顶部时）的承重要求，并满足YD5059抗震要求。与机柜的连接部件不超出机柜宽度及深度尺寸限界。对需通过机墩承载架空地板的，还应设有相应的承载装置。机墩及机柜的承重指标要求见表I0表1机墩及机柜承重要求机柜高度（mm）200022002600机柜容量（U）404554机柜承重（kg）2800210002800三Io(X)100021200机墩承重（kg）2900三Il(X)2900三Il(X)1100>1300备注：机柜承重和机墩承重中前一个数字表示机柜顶部无其他重力支撑时的承重要求，后一个数字表示机柜顶部需支撑走线架时的承重要求。5.3.4.4对下进风机柜，机墩的设计应充分考虑送风要求，采用框架式结构。机墩顶面边缘宽度s不超过80mm；当顶面框架内部设置三角形加固部件时，s应适当减小，最低不小于40mm；三角形部件直角边长不超过s。各侧面通风面积不小于该侧面总面积的60%。如图5所示。图5机墩示意图5.4 机柜内气流组织要求5.4.1 下进风机柜5.4.1.1 机柜应能实现精确送风，将冷风送至设备进风口。5.4.1.2 机柜采用半封闭式机柜。其中前门封闭，可采用透明或不透明柜门；后门开孔，开孔率宜50%,孔径应在4.5mm8.0mm之间，开孔区域面积比巳70%（开孔区域的定义及相关计算方法参见附录A）。5.4.1.3 机柜前门内侧与安装立柱前端面之间净空间距离应N160mm（应考虑柜门、加强筋、设备面板的厚度），如图3所示。5.4.1.4 机柜底板前部设置一个可调节进风口，尺寸规格应与400mm（宽）×350mm（深），其前沿距机柜下部框架内侧不超过30mm；边缘应作圆滑处理。进风口设置调节装置（如滑动盖板），使得进风口大小可在全开和全闭之间连续调节。调节装置操作便捷、顺畅，与机架底部衔接紧密，不松动，不变形，无噪声；同时应在侧面标注有最小单位5mm的刻度，以便于维护管理。进风口上方设置一个高度为180mm260mm的导流罩，引导冷风进入机柜前门与设备面板之间的区域。导流罩要设计合理，既要防止冷风直接流向机架后部或两侧，又要尽可能减少空气阻力。进风口、调节装置及导流罩如图6所示。机柜顶板排风口架空地板导流罩低温正压区（冷气通道S后门板（开孔）前门板（密封）经服务器设备排出的热风服务L备进风口调节装置机柜底板地板下空调冷风350密封面板，（假面板、盲板）本图为下进风机柜。对于上进风机柜，只需将图中柜底通风口B封闭，柜顶A处开设进风口即可。对于前进风机柜，则需将A、B两处均封闭，将前门换成符合通风要求的开孔门即可。图6下进风机柜侧向剖面示意图（侧视）5.4.1.5 机柜内设备正面板平面应配置必要的密封组件，以确保冷风全部进入设备正面板进风口，而不致泄漏。密封组件主要包括安装立柱两侧和顶部或底部的密封挡板（视机柜进风方式而定），以及上下设备之间的密封面板（也称假面板或盲板）等，如图7所示。密封面板规格应有IU（43.6mm）、2U（88.1mm）等多种规格，拆装方便，不易脱落，不易变形。密封面板、密封挡板及其它密封组件应采用不易变形、轻便、难燃或不燃材料制作。图7安装了密封面板和密封挡板的机柜正视图5.4.1.6 并列排放的机柜间应有侧板隔离，防止设备排出的热风在相邻机柜间横窜。5.4.1.7 机柜顶板后部排风口为矩形，有效通风面积应与500mm（宽）×300mm（深）。其上若设有网罩，则网罩的开孔率应280%（开孔率计算方法参见附录A）。排风口的设计应能满足加装风扇（541.4条）和加装封闭回风管道（5.451条）的需求。5.4.1.8 机柜一般不安装风扇。如因机柜设备负荷较高而确需强制排风，宜选用两只外径不超过250mm、总风量600CFM（lcfml.7m3h）的低噪声、长寿命型轴流风扇（或相当风量的其他规格并联风扇组）并排安装于顶部排风口。安装风扇的机柜后门应全封闭。风扇电源选用220V交流供电，应具有单独的过载、过热保护和控制开关和工作状态指示，严格与机柜设备电源分离，不得接入机房UPS。有条件时还可配置风扇运行状态监控接口。5.4.2 上进风机柜5.4.2.1 上进风机柜可参照下进风机柜。由于受机柜顶部走线架位置的影响，进风管道口径一般不能太大，可调节进风口和导流装置的尺寸规格可适当缩小，或不设计导流装置。5.4.3 前进风机柜5.4.3.1 前进风机柜采用半封闭式机柜。前后门均开孔。前门开孔率应与60%,孔径应在4.5mm8.0mm之间，开孔区域面积比应三80%；后门开孔率应250%,孔径应在4.5mm8.0mm之间，开孔区域面积比三70%。若安全管理要求允许，也可取消前门和后门，采用开放式机柜更有利通风散热。5.4.4 封闭管道送风和封闭管道回风5.4.4.1 当机柜的设备负荷较高时，为加强送风效果，提高效率，避免冷热混风，可以通过全程封闭的管道直接将冷风输送到机柜进风口，也可通过全程封闭的管道从机柜后门或机柜后侧顶部将机柜内热风强制收集后集中送回空调设备。其中封闭管道送风方式（这里指专门制作的通风管道，不包含架空地板下送风静压箱）仅适用于前进风机柜和上进风机柜，封闭管道回风方式则前进风机柜、下进风机柜和上进风机柜均适应。5.4.4.2 采用封闭管道向机柜前门送风时，机柜前门外应安装封闭散流器，并与封闭管道柔性连接，以便于前门开启。封闭散流器内可设置强制送风风扇，以加强送风效果。风扇电源应符合5.4.1.8条要求。5.4.4.3 采用封闭管道从机柜后侧顶部强制回风时，机柜后门应密封，同时顶部排风口应加装强制排风风扇，风扇规格及电源应符合5.4.1.8要求。排风口与回风管道接口应严密，电缆进出线孔应采取相应密封措施。5.5 机柜配电要求5.5.1 总体要求机柜应配置一整套可拆卸、可更换的固定式配电单元（PDU）,用于机柜设备电源的引入、分配、保护、分合、接插（插座或端子）等。同一个机柜内，交流配电和直流配电不应混用（机柜散热风扇配电除外）。5.5.2 结构及安装要求配电单元宜采用竖条形一体化结构，将配电、保护、接插集成在一起，且其正面可拆装，便于安装、更换接插模块和接插（接线）；也可采用将电源的引入、分配、保护部分与接插部分分开的分体结构，其中电源的引入、分配、保护部分置于设备顶部或底部的配电单元，而接插部分仍作竖条形单元结构。竖条形一体化配电单元或分体结构的接插单元的安装位置一般为机柜后部一侧（电源线扎线板或走线槽外侧）（参见534.1）。特殊情况可左右侧各设一个配电单元（不推荐）。5.5.3 交流配电单元5.5.3.1 配电单元应能同时引入A、B双路电源，彼此完全独立（包括接地线），分别配电。对于无双路供电需求的机柜也可只引入一路电源。5.5.3.2 配电单元的输入电源一般采用单相三线制电源（220V），特殊情况下可采用三相四线制电源（380V）0也可视供电安全的特殊要求，采用四路电源引入方式。电源频率：50Hz每路输入电流允许最大值：推荐16A,或32A（根据用户需求）。输出分路电流允许最大值：推荐10A,或16A（根据用户需求）。5.5.3.3 电源输入端应设接线端子组，可以连接16mm2以下的电缆，并可根据需求安装电流计量装置；各输出分路应设接线端子组或插座方式为设备提供接电条件，其数量要求见表2。表2机柜配电单元输出分路数量机柜高度（mm）A、B路电源每路输出接线端子组或插座数量（组或个）推荐数量最大数量最小数量200010138或根据用户需求2200121510或根据用户需求2600151812或根据用户需求5.5.3.4机柜电源输入应设置独立的过流、短路保护装置，各输出分路宜设置独立的过流、短路保护装置。5.5.3.5 保护装置可选用交流用空气开关（推荐）或熔断器式隔离开关，安装在总输入或输出分路相线上，方便操作和更换，并满足其散热要求，保护装置的额定值应与总输入或输出分路额定值相匹配。若选用空气开关，则其应符合GB10963.1的要求，瞬时脱扣形式为C型（脱扣范围57n10n）,额定短路能力为6kAo若选用熔断器式隔离开关，则其应符合GB14048.3的要求，其中熔断器应符合GB“13539.5相关要求，分段范围与使用类别为gG型。1.1.4 接线端子组接线端子组应符合GB14048.7和GB14048.8的相关要求，选用带接线片（铜线耳）、扣板、接线腔等防止线头松散部件的螺纹型（螺栓型、柱式等）接线端子。相关要求包括： 端子应能够与导线可靠导通，并紧固连接、不易松动，确保与导线间能够长期保持必须的接触压力。 端子导电性能良好，耐机械应力（压力、扭力等）疲劳、耐磨损、耐锈蚀。 端子与端子排的设计安全可靠、方便操作，能够较好地防止线头间相互触碰以及接线时由于零件（如垫圈、螺母等）跌落而造成事故。 端子应有清晰、明显的标识；端子外应设安全盖板及明显标识，防止误操作及触电。 端子接线部件（如螺栓、垫片、铜鼻等）应配置齐全。 对于交流配电单元，各分路端子及所连电缆额定截面积不小于2.5m11排列顺序从左至右依次为零（N）、相（L）、地（PE）,也可上下设置或错行设置。1.1.5 插座插座应优先选用符合GB1002规定的两极带接地单相插座，也可采用符合GB17465.1要求的C9/C10两极带接地单相插座（IEC60320C13/C14）；不应采用“万用插座”（如图8错误！未找到引用源。）。相关要求包括： 插座簧片应具有良好的导电性能和机械弹性，具有良好的耐疲劳、耐磨损、耐腐蚀性能（建议锡磷青铜材质）；单个插头从插座拔出所需最小拉力应30N,以防止插头在正常使用时自动脱落或因轻微碰撞而导致接触不良。 插座应选用模块化标准件，方便拆装更换模块。 插座额定电流为10A,特殊情况下可选用16A；插孔顺序为上地（PE）、左零（N）、右相（L）O扁三脚插座（GB1002规定形式）IEC60320Cl3/C14型(GB1746i55.1C9/C10)刀用三脚摘匹（非标准形式，1邛"）图8两极带接地单相插座（250V10A）标准外形示意图1.1.6 电缆与母线1.1.6.1 电缆应符合YD/T1173的要求，采用单芯绝缘阻燃软电缆。电缆和母线绝缘层或外护套颜色应符合GB7947的要求。1.1.6.2 各输出分路连接线应采用不小于2.5mm2电缆（或同等截面积的铜排）；输出分路接线采用母线分配形式的，母线应采用4mm2以上的铜排。1.1.6.3 由配电单元到用户终端设备（服务器）的电源连接线缆应采用符合GB2099.1的不可拆线式成端电缆，其中设备端连接器采用符合GB17465.1C9（IEC60320C13）规格的插头，配电单元端连接器采用符合GB1002或GB17465.1ClO/IEC60320C14规格要求的两极带接地单相插头，或压接了接线片（铜鼻）的接线端。1.1.7 温升当配电单元通入额定电流时，插座、端子及熔断器连接处的温升应不超过55,空气开关及熔断器壳体的温升不超过40o1.1.8 防雷保护配电单元应具有抗雷击、抗浪涌保护性能，防雷等级应达到YD“944中防雷分级第1级的要求。1.1.9 认证所有接线端子、插座、保护装置等电气部件均应符合国家相关电气安全标准，质量可靠；其中插座、接线端子和过流、短路保护装置应通过国家3C认证。5.6 接地、电缆及其他电气附件5.6.1 接地、电缆与母线5.6.1.1 机柜内应设置统一接地装置（或横截面积N36mn?的接地铜排）。柜体及其内部各金属部件应做可靠电气连通，并与接地装置连通。5.6.1.2 接地铜排与机房接地分汇集排（或柜顶接地分汇集排）之间用16m11?黄绿相间色单芯绝缘阻燃软电缆可靠连接。5.6.1.3 机柜内所有电缆均应符合YD/T1173的要求。电缆和母线的绝缘层或外护套颜色应符合GB7947的要求。5.6.2 电量监测与告警装置5.6.2.1 机柜应能选配电量监测与告警装置，并可独立工作或与电源列柜上的相应装置协调配合工作。当电源列柜已具有针对各机柜的电量检测与告警装置时，各机柜可不再重复配置本装置。5.6.2.2 电流监测装置及功能机柜应配置2只独立电流表，通过互感器对A、B路输入电源进行采样。电流表/互感器精度为2级或更高（即误差为±2%以内）。电流表建议采用数字显示，其读数精确到0.1A,刷新频率不低于1次/s。5.6.2.3 告警装置及功能机柜应能够根据所监测电流值产生过流（过载）告警，并以指示灯（必选）和声音（可选）形式输出告警；若具有声音告警功能，则必须同时具有手动关闭告警音的功能。电流值恢复正常后，告警应能自动恢复。告警门限应能根据需要进行设置。止匕外，机柜还可提供断电告警。5.6.2.4 电流指示及告警指示官安装在机架后部上方。不宜安装在柜门上。5.6.2.5 当机柜需采用灯光指示时，宜采用LED指示灯。5.6.3 信息插座板5.6.3.1 机柜可根据用户要求配置信息插座板（单元），作为通信线缆转接之用，一般安装于机柜后面上部或下部，特殊情况也可安装在中部。信息插座板一般包含Cat5e以上级别的RJ-45插座模块，具体规格、数量可在订货时确定。5.6.3.2 光纤和传输用同轴线一般在专用ODF、DDF上成端、转接；不建议在机柜内设置光纤和数字配线单元。特殊情况必须设置时，可参考相关行业标准。5.7 电气防护性能5.7.1 绝缘电阻机柜内各带电回路（该回路不直接接地）对地（或柜体）绝缘电阻应NlOMQ（500V兆欧表测量Imin后读数）。5.7.2 绝缘强度机柜内各带电回路对地（或柜体）以及两个非电气连接的带电回路之间，应能承受2500V、50Hz正弦试验电压Imin,不出现击穿或飞弧现象，漏电流WlOmA。5.7.3 防护等级在正常使用条件下，机柜内电气部分防护等级应不低于IP2Xo5.8 标志、包装、运输、贮存5.8.1 标志5.8.1.1 产品应有永久性标识，标明产品型号、名称、注册商标、生产单位、出厂年月、机号。5.8.1.2 机柜颜色以及表面印刷文字、图案应符合订货的要求（可参考附录A）。5.8.1.3 产品所配置的电源插座、互感器、RJ45模块、风扇等配件应有商标或生产厂的标记。5.8.2 包装5.8.2.1 产品应包装出厂，包装要求及包装箱面标志应符合GB/T3873中的规定。5.8.2.2 包装箱内除产品外，还应装入以下物品和有关文件，文件可用塑料袋或纸袋封装：a）备附件及专用工具；b）产品使用说明书；c）产品合格证；d）装箱清单。5.8.3 运输产品包装后，可用汽车、火车、轮船、飞机等运输，在运输中应避免碰撞、跌落、雨雪的直接淋袭和日光曝晒。正常运输中不会出现有损设备外观及性能的情况。5.8.4 贮存产品应贮存于通风良好，温度范围在一25°C+55°C,相对湿度W85%,周围环境不应含有腐蚀性气体，无有害化学药品和气体的库房内。附录A（资料性附录）网络机柜门通风面积计算方法1、柜门总面积（三）在评估机柜门（或类似部件）的开孔通风状况时，该柜门（或类似部件）的正面面积称为柜门总面积。2、开孔区域、开孔区域面积（Sq）和开孔区域面积比（Rq）机柜门（或类似部件）上被均匀、密集开孔的区域称为开孔区域，见附图1所示。以开孔区域边界的孔的几何中心连线所围成的区域面积为开孔区域面积。开孔区域面积与柜门总面积之比为开孔区域面积比。式中:Rq开孔区域面积比;Sq开孔区域面积；S柜门总面积。X：开孔区域边界与柜门左侧边界距离V：开孔区域边界与柜门上侧边界距离柜门左边界附图1机柜门板开孔区域示意图3、开孔面积（Sk）、孔径（d）和开孔率（Rk）对于机柜门（或类似部件）上的某一个孔，其通透部分面积即开孔面积。开孔形状为圆形时，其孔径为孔的直径；开孔形状为其他形状时，其孔径为与孔等面积的圆的直径。机柜门（或类似部件）上所有开孔面积之和与开孔区域面积之比为开孔率。V式中：Rk开孔率；Sk开孔面积；Sq开孔区域面积。4、全通透率（Rt）机柜门上（或类似部件）所有开孔面积之和与柜门总面积之比。skR=三二=R.RtSqkRt全通透率；Sk开孔面积；S柜门总面积；Rq开孔区域面积比；Rk开孔率。附录B（资料性附录）机柜订货要求表B.1机柜订货要求总体要求型号（各厂商自行确定选项）形制机柜口机架进风方式前进风口下进风口上进风走线方向上走线口下走线口上下走线尺寸高（三）2000mm2200mm2600mm其他：宽（W）600mm800mm其他：深(I)900mm1000mm1100mm1200mm其他：柜内负荷（kVA）低负荷（2.2以下）口中负荷（2.23.1）高负荷（3.1.0）特高负荷（4.0以上）材料全钢口铝合金框架其他：颜色和风格（各厂商自行确定选项）标识其他要求柜体配置前门开孔口有机玻璃密封口钢板全密封口无门开门方向左单开口右单开口双开后门开孔口有机玻璃密封口钢板全密封口无门开门方向左单开口右单开口双开侧板有，柜间双层口有，柜间单层口无其他：顶板全封闭口2位风扇孔口4位风扇孔口出线孔个口其他要求：底板通风孔（规格：）口可调风门（带刻度）口导流罩（高度：U）口密封层板数量：块其他要求：安装立柱6根口4根密封面板1U数量：块口2U数量：块口其他规格和要求：机墩配置高度：活动地板上表面mm,下表面mm不配置其他要求配电单元额定电压220VAC-48VDC-220VDC额定电流A（各厂商自行确定选项）输入回路单路口双路口其他：输出回路单路口双路口其他：输入保护无口空开口熔断器口隔离开关额定电流：A输出保护无口空开口熔断器额定电流：A输出端口接线端子口插座口配电位数位/路口额定电流：A其他要求：安装位置后侧右口后侧左口后侧上口后侧下口其他：电流监测口无口有，具体要求：其他要求其他配置及要求信息插座CAT5e模块口，数量个，理线器个；CAT6模块口，数量个，理线器个配线单元MDFSS：回线口DDF数量：回线口ODF数量：芯线缆管理垂直走线槽道口水平分支走线槽道口其他要求：风扇数量进风，数量：个，位置：口排风，数量：个，位置：风扇规格功率：W电压：V（口ACDO扇叶直径：mm风扇配电端子输入口插头（插座）输入口空开保护口普通开关口其他要求：其他要求说明：此表格式可作为运营商和机柜生产商之间订货需求单。
