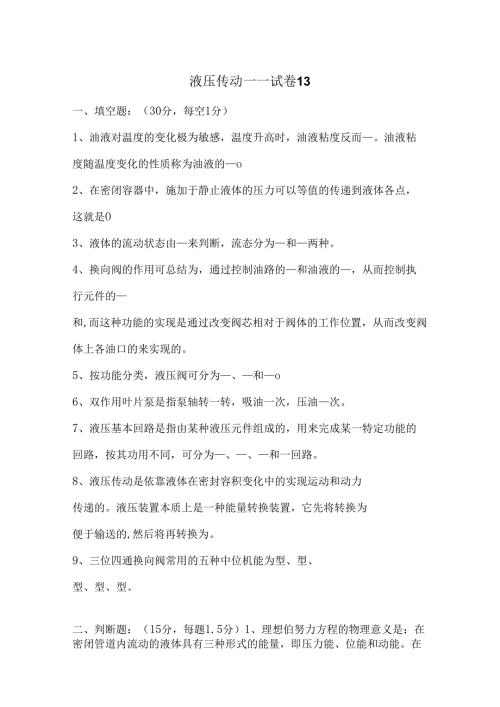

《液压传动》课程试卷13.docx

液压传动一一试卷13一、填空题：（30分，每空1分）1、油液对温度的变化极为敏感，温度升高时，油液粘度反而。油液粘度随温度变化的性质称为油液的o2、在密闭容器中，施加于静止液体的压力可以等值的传递到液体各点，这就是O3、液体的流动状态由来判断，流态分为和两种。4、换向阀的作用可总结为，通过控制油路的和油液的，从而控制执行元件的和,而这种功能的实现是通过改变阀芯相对于阀体的工作位置，从而改变阀体上各油口的来实现的。5、按功能分类，液压阀可分为、和o6、双作用叶片泵是指泵轴转一转，吸油一次，压油次。7、液压基本回路是指由某种液压元件组成的，用来完成某一特定功能的回路，按其功用不同，可分为、和一回路。8、液压传动是依靠液体在密封容积变化中的实现运动和动力传递的。液压装置本质上是一种能量转换装置，它先将转换为便于输送的,然后将再转换为。9、三位四通换向阀常用的五种中位机能为型、型、型、型、型。二、判断题：（15分，每题1.5分）1、理想伯努力方程的物理意义是：在密闭管道内流动的液体具有三种形式的能量，即压力能、位能和动能。在流动过程中，三种能量可以相互转化，但各个过流断面上三种能量之和恒为定值。（）2、静止液体内任一点的压力在各个方向上都相等。（）3、液压传动系统中，当压力在32MPa以下时，压力对粘度的影响不大，可忽略之。（）4、用压力表测量的压力数值是绝对压力。（）5、溢流阀的典型应用，包括：溢流稳压、安全保护、卸荷和远程调压等用途。（）6、液控单向阀正向导通，反向截止。（）7、三位换向阀中位机能为M型，中位工作时，油路卸荷，重新启动时冲击较大。（）8、通过控制液压泵的输出流量为零的方法使泵卸荷，称为液压泵的流量卸荷。（）9、高压大流量液压系统常采用电磁换向阀实现主油路换向。（）10、液体所受的压力增大时，粘度也随之增大。（）三、问答题：（30分）1、液压传动系统由哪些组成部分？各部分的作用是什么？2、什么是压力？压力有几种表示方法，分别是什么？试作图表示他们的关系？3、阐述液压泵的工作原理，列出液压泵能实现将油液从油箱吸出，然后压入液压回路的两个必备条件？4、影响节流阀流量稳定的因素有哪些？5、若减压阀调压弹簧预调为5MPa,而减压阀进油口压力为4MPao试问经减压后出油口压力是多少?为什么？四、计算题：（10分）1.在图示液压缸装置4=20z三2=40t三,D1=75mm,D2=125mm,%=25Lmin,求Vl、乙和名?各为多少。2、三个溢流阀的调定压力如图示。试问泵的供油压力有几级?数值各为多大?4臼jX五、分析题：（15分）按图示液压回路回答下列问题，其中单杆活塞缸向右运动为工作进给，向左运动为退回：71）分析回路，填写电磁铁动作表（电磁装置通电用表示，断电用“-”表示）：IYA2YA3YA快进工进快退2）快进时，液压缸为连接方式；3）工进时的调速回路为调速回路；4）三位四通换向阀的中位机能为型；此时液压泵处于状态。5）阀5的名称是o它是由和串联而成的组合阀。
