QCT2462-2012中国电信240V直流电源供电设备技术要求.docx

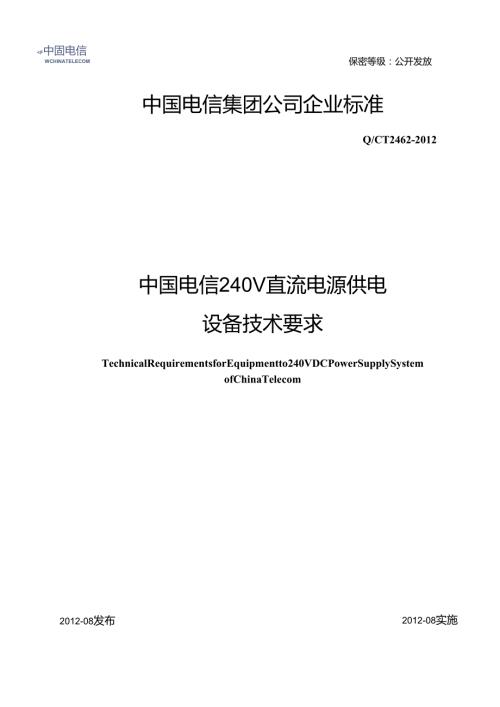

<F中固电信WCHINATELECOM保密等级：公开发放中国电信集团公司企业标准Q/CT2462-2012中国电信240V直流电源供电设备技术要求TechnicalRequirementsforEquipmentto240VDCPowerSupplySystemofChinaTelecom2012-08发布2012-08实施中国电信集团公司发布目次前言II引言III1范围12规范性引用文件13术语和定义24产品组成与分类55系统要求56整流模块167交流配电屏178直流总配电屏209直流二级配电屏2210直流电源列柜2511直流网络机柜(PDU)2712标志、包装、运输、贮存30附录A(资料性附录)部分基础标准、规范清单31-XX.-JL-刖三Q/CT2461-2012中国电信240V直流电源供电总体技术要求与Q/CT2462-2012中国电信240V直流电源供电设备技术要求共同构成通信用240V直流供电系统的系列标准。本办法参考了中国电信2010851号关于印发通信用240V直流供电系统节能试点技术指导意见（暂行）的通知的相关内容。本部分按照GB/T1.12009给出的规则起草。本标准包含中国电信的专利等知识产权，相关厂商需经中国电信授权方可使用本标准。本标准由中国电信集团公司提出并归口。本标准起草单位：本标准由中国电信集团公司网络运行维护部组织制定，中国电信股份有限公司广州研究院起草。本标准主要起草人：杨世忠、杜民、侯福平、赖世能、孙文波本标准于2012年12月首次发布。引言长期以来，用交流电供电的通信设备都是采用交流UPS设备做供电保障，但由于交流UPS自身特点决定了其无法满足电信级供电保障要求，给通信网络运行保障带来了很大的困难，交流UPS供电掉电事故层出不穷。通信用240V直流供电技术有效解决了供电保障难题，既体现了比交流UPS更高的供电可靠性和可维护性，又能兼容原来使用220V交流供电的通信设备，成为通信业界替代交流UPS、提高通信网络设备安全供电保障的一项重要技术手段。为了更好的适应通信网络和业务需求的发展，保证通信设备的用电安全可靠，更好的体现中国电信安全用电、节能降耗理念，从根本上解决通信设备交流供电可用性不高的困境，中国电信大胆地开展了通信用240V直流电源供电技术的应用研究，从现网实际试用的规模和广泛性来说，均已经走到业界的前列。本标准提出了通信用240V直流供电系统的组成、系列以及在设计、设备采购、工程管理及验收和割接、运行维护等各个阶段的技术要求。本标准在认真消化、吸收过去几年来中国电信在240V直流供电技术应用的大量实践经验和中国通信标准化协会制定通信240V直流供电系统标准内容的基础上，确定了满足中国电信集团公司需要的240V直流供电标准体制。中国电信240V直流电源供电设备技术要求1范围本标准规定了通信用240V直流供电系统对系统设备的技术要求。本标准规定了： 通信用240V直流供电系统的组成和系统产品要求 通信用240V直流供电系统整流模块和整流屏的要求 通信用240V直流供电系统交流配电屏的要求 通信用240V直流供电系统直流总配电屏的要求 通信用240V直流供电系统直流二级配电屏的要求 通信用240V直流供电系统直流电源列柜的要求 通信用240V直流供电系统直流网络机柜（PDU）的要求本标准适用于在中国电信范围内通信用240V直流供电系统的应用。在进行系统设备选型、采购时，可参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB1912000包装储运图示标志GB/T7622002标准电流等级GB10022008家用和类似用途单相插头插座型式、基本参数和尺寸GB2099.12008家用和类似用途插头插座第1部分：通用要求GB/T37972005电气控制设备GB/T3859.2半导体变流器应用导则GB/T3873通信设备产品包装通用技术条件GB42082008外壳防护等级（IP代码）GB49432001信息技术设备的安全GB79472006人机界面标志标示的基本方法和安全规则导体的颜色或数字标识GB10963.22008家用及类似场所用过电流保护断路器第2部分：用于交流和直流的断路器GB14048.12006低压开关设备和控制设备第1部分：总则GB14048.32008低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及熔断器组合电器GB14048.2-2001低压开关设备和控制设备低压断路器GB/T14048.72006低压开关设备和控制设备第7-1部分：辅助器件铜导体的接线端子排GB/T14048.82006低压开关设备和控制设备第7-2部分：辅助器件铜导体的保护导体接线端子Q/CT2462-2012GB17465.11998家用和类似用途的器具耦合器第1部分：通用要求GB/T17627.11998低压电气设备的高电压试验技术第1部分：定义和试验要求GB"19662005阻燃和耐火电线电缆通则YD1221997邮电工业产品铭牌YD/T5852010通信用配电设备YD"638.31998通信电源设备型号命名方法YD"9831998通信电源设备电磁兼容性限值及测量方法YD"11732001通信电源用阻燃耐火软电缆YD/T1363.32005通信局（站）电源、空调及环境集中监控管理系统第3部分：前端智能设备协议YD23782011通信用240V直流供电系统YD509-2005通信用电源设备抗地震性能检测规范Q/CT24612012中国电信240V直流电源供电总体技术要求3术语和定义Q/CT24612012界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了Q/CT24612012中的某些术语和定义。3.1标称电压directnominalvoltage直流系统被指定的电压。Q/CT24612012,定义3.13.2通信用240V直流电源系统240Vdirectcurrentpowersystemfortelecommunications为通信设备供电、标称电压为240V的直流电源系统。该系统由交流配电、整流器、蓄电池、直流分配和相关的控制、测量、信号、保护、调节单元等设备组成的，完成所有内部电气和机械的连接，用结构部件完整地组合在一起的连接在一个共同的标称电压下工作的设备和导线（线路）的一种组合体。Q/CT24612012,定义3.23.3通信用240V直流供电系统240Vdirectcurrentpowersupplysystemfortelecommunications标称电压为240V的通信用直流供电系统。可为原使用交流220V供电的通信网络系统设备供电，包括通信用240V直流电源系统、直流二级配电屏、直流电源列柜、网络机柜的配电单元（PDU）等（简称系统）。Q/CT24612012,定义3.3直流总配电屏DCmainpowerdistributioncabinet用以在整流屏输出后，对直流用电进行一次分配和管理，并具备保护功能的机柜。Q/CT24612012,定义3.43.4直流二级配电屏DCpowerdistributioncabinet用以对直流总配电屏与直流电源列柜之间各种直流用电进行分配和管理，并具备保护功能的机柜。Q/CT24612012,定义3.53.5直流电源列柜DCsubpowerdistributingcabinet用以对同一机房内一列或多列网络机柜的直流用电进行分配和管理，并具备保护功能的机柜。QC2461T)12,定义3.63.6直流电源分配单元DCpowerdistributionunit用以对同一网络机柜的直流用电进行分配和管理，并具备保护功能的机柜，简称PDU。3.7整流梗央rectifier将交流(AC)转化成直流(DC)的一种装置。3.9充电charge以不同的工作方式对蓄电池补充容量的工作状态。3.10限流充电(稳流充电)constant-currentcharge对蓄电池充电的电流维持在恒定值的工作状。3.11限压充电(稳压充电)constantvoltagecharge对蓄电池充电的电压维持在恒定值的充电状态。3.12浮充floatingcharge以浮充电压值对蓄电池进行的恒压充电在正常运行时，整流器承担经常负荷，同时向蓄电池组补充充电，以补充蓄电池的自放电。Q/CT2462-20123.13均充equalizingcharge为补偿蓄电池组在使用过程中产生的电压不均匀现象，使其恢复到规定的范围内而进行的充电，以及大容量放电后的补充充电。3.14终止电压finishvoltage蓄电池组容量选择计算中，终止电压是指直流系统的用电负荷在指定的放电时间内要求蓄电池必须保持的最低放电电压。对于蓄电池本身，终止电压是指蓄电池在不同放电时间内及不同放电率放电条件下允许的最低放电电压。一般情况下，前者的要求比后者要高。3.15悬浮方式Suspendedmode指直流系统输出的正、负极均不接地的方式。QCTxxxx.l2On,定义3.83.16绝缘监察Insulationmonitoring对直流输出与地的绝缘性能进行检测，判断是否发生接地故障或绝缘性能降低。当发生对地故障或绝缘性能劣化时发出告警。Q/CT24612012,定义3.93.17熔断器fuse当电流超过规定值足够长时间后通过熔断一个或几个特殊设计的和相应的部件，断开其所接入的电路，并分断电流的电器。熔断器包括组成完整电器的所有部件。GB14048.12006,定义2.2.43.18隔离开关switch-diSconnector在断开位置上能符合规定隔离功能要求的一种开关电器。GB14048.12006,定义2.2.8,2.2.103.19断½circult4)reakerQ/CT2462-2012能接通、承载和分断正常电路条件下的电流，也能在规定的非正常条件（例如短路条件下）接通、承载一定时间和分断电流的一种机械开关电器。GB14048.12006,定义2.2.113.20负荷开关loadbreakswitch,loadswitch负荷开关是介于断路器和隔离开关之间的一种开关电器，又称开关熔断器组。用以手动不频繁地通断有载电路；也可用于线路的过载与短路保护。通断电路由触刀完成，过载与短路保护由熔断器完成。4产品组成与分类4.1 系统组成4.1.1 系统主要由交流配电部分、整流模块、蓄电池组、直流配电部分、监控单元以及绝缘监察装置等组成。4.1.2 系统可分为一体化组合式系统和分立式系统。4. 2产品系列系统的直流输出电压标称值为：240Vo模块额定输出电流为：5A、10A、20A、30A、40A、50A、80Ao注1:当用户提出要求并与制造商协商后，可以生产系列数值以外的产品。4.3系统配置要求4. 3.1分立式系统容量单个系统容量不宜大于1200A,最大不应大于1600A。系统模块数不宜大于60个，整流屏的并架数量不宜大于3个，单各直流屏内模块数不宜大于20个。模块容量宜采用20A、40Ao5. 3.2一体化组合式系统容量单个系统容量不宜超过40OA,模块数不宜大于20个。模块容量宜采用10A、20Ao5系统要求5.1 基本要求系统应满足通信网络设备安全供电保障的要求。除本部分的相关要求外，系统还应满足通信电源技术的基础要求，以及中国电信集团公司的通信电源专业的基本要求。附录A给出了供参考的部分基础标准、规范的清单。5.2 使用条件6. 2.1温度范围Q/CT24622012工作温度范围：-5+40o储运温度范围：-40+70。5.2.2相对湿度范围工作相对湿度范围：90%(40oC±2oC)o储运相对湿度范围：95%(40oC±2oC)o5. 2.3海拔高度海拔高度应不超过100om;若超过100Om时应按照GB/T3859.2的规定降容使用。5. 2.4振动性能系统应能承受频率为IOHZ55Hz、振幅为0.35mm的正弦波振动。5.3 系统交流输入5. 3.1输入电压额定值及变动范围三相380V:允许变动范围为323V418V。单相220V:允许变动范围为187V242V。注2:交流输入电压超出上述范围但不超定值的±2三寸，系统可降容使用。6. 3.2输入频率及变动范围输入频率及变动范围为50Hz±2.5Hz07. 3.3输入电压波形失真度交流输入电压总谐波含量不大于5%时，系统应能正常工作。5.4 系统输出电压系统输出的直流标称电压为240V,电压变化范围如表1。表1输出电压变化范围标称电压系统输出电压范围受电端子电压范围全程允许最大压降240V204V288V192V288V12V系统运行时，浮充、均充电压应根据蓄电池的技术参数确定，可在一定范围内调整。系统的直流输出电压值在其可调范围内应能手动或自动连续可调。系统在稳压工作的基础上，应能与蓄电池并联以浮充或均充工作方式向通信设备供电。监控模块失效后，整流模块输出电压应恢复至出厂缺省值(265V270V)。5.5 系统效率在负载率为100%情况下，系统效率应满足表2要求。同时，也应该关注模块在较低负载率情况下的效率。表2系统效率单个整流模块额定输出电流20A<20系统效率（Io0%负载）91%90%系统效率（50%负载）91%90%5.6 系统输入电流谐波当输入电压为额定值时，系统的输入电流谐波成份应符合表3要求。表3系统输入电流谐波项目技术要求I类11类电流谐波成份（100%负载）5%25%电流谐波成份（50%负载）10%28%注3:II类只适用于模块额定容量为5A及以下的模块。5.7系统直流输出稳压精度系统稳压精度应优于±1.0%。5.8 均分负载（并机工作）性能系统中整流模块应能并联工作，并且能在自主工作或受控于系统监控单元状态时按比例均分负载。负载为50%100%额定输出电流时，其不平衡度应优于输出额定电流的±5%。系统在监控模块故障时，整流模块应能自主均流。当某个整流模块出现异常时，应不影响系统的正常工作。5.9 系统采用悬浮方式供电系统直流输出应采用正负极对地悬浮方式，应满足下列要求：a）系统交流输入应与直流输出电气隔离。b）系统直流输出应与地、机架、外壳电气隔离。c）使用时，正、负极全程均不接地，采用悬浮方式供电。d）系统应有明显标识标明该系统直流输出不能接地、人体不能接触。e）系统应具备绝缘监察功能，应对总母排的绝缘状况进行实时在线监测，可对输出分路的绝缘状况进行监测。5.10 系统结构5.10.1 系统宜采用分立式结构。一般采用“交流配电屏+整流屏+直流总配电屏+直流电源列柜”的二级配电结构为网络机柜供电。如图1所示。Q/CT2462-20125103整流模块的输出不设总开关，整流屏宜通过母排与直流总配电屏在屏内连接。蓄电池组应通过熔断器与母排相连。5.11 系统温升要求当系统各配电部分通入额定电流时，各电器元件和部件的温升不得超过表4的规定。表4电器元件和部件的温升部件温升（）连接外部绝缘导线的接头70铜母线的接头触接处无被覆层60触接处搪锡65触接处镀银或镀银70铝母线触头（触接处超声波搪锡）55熔断器触头触接处镀锡55触接处镀银或镀银60刀开关触头（紫铜或其合金制品）50可能会触及的壳体金属表面30绝缘表面40塑料绝缘导线表面205.12 蓄电池管理功能5.12.1 系统应具有能接入不少于2组蓄电池的装置。5.12.2 系统应具备对蓄电池均充及浮充状态进行手动和自动转换功能。5.12.3均充浮充转换条件在自动转换条件下，系统均浮充转换条件可按表5、表6所列的条件进行设置，设置范围应不小于表中规定的范围。当系统在长期未均充或断电之后重新启动时，按表5列举的条件确定是否进行均充，均充结束按表6规定的条件确定，结束后自动转入浮充状态，充电过程自动控制。自动启动均充功能应能设置为开启或关闭。表5自动启动均充设置条件序号条件设置范围预设值条件一充电电流大于预设值0.Olio0.20Co0.06Clo条件二放电容量大于预设值5%50%20%条件三交流停电后，电池电压低于预设值216V252V240V系统应具备整流模块休眠功能。缺省时，休眠功能应设置为关闭状态。5.16 绝缘监察5.16.1 系统发生接地故障或绝缘电阻低于告警值时，绝缘监察装置应可靠动作，绝缘电阻告警值见表7o表7绝缘电阻整定值系统电压（V）绝缘告警整定值范围（kQ）2401530（缺省值28）5.16.2 16.2绝缘监察装置应能测量出直流系统单极或两极绝缘下降和绝缘电阻数值，当低于整定值时应能发出告警信号。5.16.3 绝缘监察装置检测总母排绝缘时，应具有以下功能：a）实时在线检测直流系统的绝缘状况；b）当出现单极接地故障（接地电阻小于绝缘告警设置值）时，系统应能在IOS内发现并发出告警。c）当正负极同时出现接地故障（接地电阻小于绝缘告警设置值）时，系统应能在短时间内准确发现并发出告警。d）显示并记录接地母排的极性、绝缘电阻值（测量误差不大于整定值的15%）及发生时间；e）具有直流系统绝缘电阻限定值的设定功能；D满足与电源监控系统或监控模块的通信要求，具有标准的通信接口和通信协议。5.16.4 绝缘监察装置检测直流分路绝缘时，应具有以下功能：a）实时或非实时巡检各直流分路绝缘状况；b）显示并记录接地分路编号、极性、绝缘电阻值（测量误差不大于15%）及发生时间；c）满足与电源监控系统或监控模块的通信要求，具有标准的通信接口和通信协议。d）绝缘监察装置不工作或本身出现异常时，不应影响直流回路正常输出。5.17 系统保护功能要求5.17.1 交流输入过、欠电压保护系统应能监视输入电压的变化，当交流输入电压值过高或过低，可能会影响系统安全工作时，系统可以自动关机保护；当输入电压正常后，系统应能自动恢复工作。过压保护时的电压应不低于5.3.1中“输入电压额定值及变动范围”上限值的105%,欠压保护时的电压应不高于5.3.1中“输入电压额定值及变动范围”下限值的95%。5.17.2 三相交流输入缺相保护整流模块交流输入为三相时，系统应具有缺相保护功能。5.17. 3直流输出过、欠电压保护系统直流输出电压的过、欠电压值可由生产厂家根据用户要求设定。当系统的直流输出电压值达到其设定值时，应能自动告警，过压时应能自动关机保护。故障排除后，必须手动才能恢复工作。欠压时，系统应能自动保护；故障消除后，应自动恢复。Q/CT2462-20125.17.4 系统直流输出电流限制或输出功率限制功能系统直流输出限流保护功能分二种模式：a）系统直流输出电流的限流范围可在其标称值的20%110%之间调整，当输出电流达到限流值时，系统应以限流值输出。b）系统采用恒功率整流模块，当系统直流输出功率达到恒功率值时，系统应以限功率方式输出。5.17.5 系统直流输出过流及短路保护系统应有过流及短路的自动保护功能。过流或短路故障排除后应能自动或人工恢复到正常工作状>o1.1 7.6保护接地要求系统应具有明显标志的保护地，接地点应用铜螺母（直径2M8）,接地线应不小于16m11A配电部分外壳、所有可触及的金属零部件与接地螺母间的电阻应不大于0.10。5.17 .7温度过高保护当模块工作温度超过保护点时，应自动降额输出或退出；当温度下降到保护点后，模块应能自动恢复正常输出。5.18 直流输出电缆颜色标志正极：棕色；负极：蓝色。5.19 直流配电部分电压降全程允许最大压降：应满足表1的要求。直流配电屏内电压降：不应超过LOV。蓄电池单体连接条压降：不应超过IomV。5.20 监控功能要求5.20.1 系统应具有下列主要监控功能：a）系统实时工作状态（宜在监控界面首页显示）:系统电压：系统当前的电压。 系统电流：包括系统总电流、各组蓄电池电流（能区分放电和充电状态）、负载电流。 系统状态：系统处于何种状态：均充、浮充或者放电等，系统是否正常：如有告警，应简单显示告警信息。b）交流配电部分： 遥测：输入电压，输入电流（可选），输入频率（可选）。遥信：输入过压/欠压，缺相，输入过流（可选），频率过高/过低（可选），断路器/开关状态（可选）。c）整流模块：-遥测：整流模块输出电压，每个整流模块输出电流。Q/CT24622012中，允许出现不导致损坏绝缘的闪络，如果出现闪络，则应复查抗电强度，抗电强度试验电压为规定值的75%。注4:标准冲击全波是指波前时间为1.2S,半峰值时间为50S,它以1.2/50S冲击表示。GB/T17627.1998,标准冲击8.2.15.23.5系统接触电流系统接触电流应不大于3.5mAo当接触电流大于3.5mA时，接触电流应不超过每相输入电流的5%,如果负载不平衡，则应采用三个相电流的最大值来进行计算。在大接触电流通路上，内部保护接地导线的截面积应不小于LOnInI2。在靠近设备的一次电源连接端处，应设置标有警告语或类似词语的标牌，即“大接触电流，在接通电源之前必须先接地”。5.23.6材料阻燃性能系统所用的PCB的阻燃等级应达到GB49432001中规定的V-O要求。塑胶导线的阻燃等级应达到GB/T196662005中规定的阻燃C类(ZC)要求，其它绝缘材料的阻燃等级应达到GB49432001中规定的V-I要求。5.23.7产品的防护等级系统机柜的外壳防护等级应不低于GB42082008中的IP20的规定。5.23.8直接触电防护系统内交流或直流裸露带电部件，应设置适当的外壳、防护挡板、防护门、增加绝缘包裹等措施，防止在维护和操作过程中意外触及。用外壳作防护时，防护等级也应达到GB42082008中的IP20的规定。系统直流母排裸露处应套上绝缘套管，并在醒目处加上“高压直流危险!”的警告提示。5.24系统电磁兼容性5.24.1传导骚扰限值传导骚扰限值应符合YD/T9831998中5.1的要求。5.24.2辐射骚扰限值辐射骚扰限值应符合YD/T9831998中5.2要求。5.24.3静电放电抗扰性系统机柜应能保护产品抵御静电的破坏，其保护能力应符合YD/T9831998中7.3表9中“静电放电”的要求，应能承受不低于8kV静电电压的冲击。5. 25系统可靠性整流模块的可靠性MTBFlxl()5ho系统的可靠性MTBF5×10,ho注5:可通过整流模块并联冗余方式来提高系统可靠性。Q/CT2462-20125.26 系统音响噪声要求系统音响噪声应不大于60dB（八）。整流模块音响噪声应不大于55dB（八）。5.27 有效使用年限要求系统有效使用年限应不少于10年。5.28 系统设备外观与结构5.28.1 设备机架面板平整，镀层牢固，漆面匀称，所有标记、标牌清晰可辨，无剥落、锈蚀、裂痕、明显变形等不良现象。机壳应采用冷轧钢板。5.28.2 抗震性能：系统设计、安装应能满足YD50962005的要求。5.28.3 通风散热：电源结构设计应有利于自然通风和散热。5.28.4 电源设备机架外形尺寸应满足用户的要求，机架宽度不宜大于800mm、深度不宜大于800mm,高度不宜大于2200mm。直流电源列柜应便于和主设备同列安装并满足用户的要求。5.28.5 配电设备的结构设计应保证操作、运行、维修和检查时的安全可靠；各电器元件动作时产生的热量、电弧、冲击、震动、磁场或电场，不得影响其它电器元件的正常工作。5.28.6 配电设备应有紧固用的地脚螺钉孔，并具有和其它配电设备或整流设备并列用的安装孔。5.28.7 配电设备的门应能在不小于90。的角度内灵活开启；当配电设备处于维护走道侧面时，应能加装侧板。5.28.8 配电没备的外露结构件外形应平整，所有焊接处须均匀牢靠，无裂缝、夹渣，无明显变形或烧穿缺陷。5.28.9 配电设备的金属壳体，应焊有不小于M8的铜质接地螺母。5.28.10 配电设备的外表面，一般应喷涂无眩目反光的覆盖层，其颜色应符合通信电源设备的统一要求，且颜色均匀一致，表面应整洁美观，不得有起泡，裂纹或流痕等缺陷。5.28.11 配电设备中所有黑色金属件均应覆有可靠的覆盖层，所有紧固处均应装有防松装置。5. 29包装与标志5.1.1 产品标志：在产品的适当位置必须有标志，其内容应符合有关国标、行标规定：5.1.2 产品铭牌的内容、外观、性能应符合YD122-1997标准的规定。5.1.3 安全标识应符合GB49432001标准中L7的要求。5.1.4 包装标志：产品包装上应有标志并符合GB1912000规定。5.1.5 产品包装应防潮、防振，并应符合GB/T3873规定。6整流模块6.1 产品系列整流模块直流输出电压标称值为：240Vo整流模块额定输出电流为：5A、10A、20A、30A、40A、50A、80A、100Ao注6:当用户提出要求并与制造厂协商后，可以生产系列数值以外的产品。6.2 输入功率因数当输入电压为额定值时，整流模块的输入功率因数应符合表10要求。表10功率因数项目技术要求I类11类输入功率因数（Io0%负载）20.9920.92输入功率因数（50%负载）20.9820.90注7:II类只适用于模块额定容量为5A及以下的模块。6.3 输入电流谐波当输入电压为额定值时，整流模块的输入电流谐波成份应符合表11要求。表11模块输入电流谐波项目技术要求I类口类电流谐波成份（Io0%负载）5%25%电流谐波成份（50%负载）10%28%注8:11类只适用于模块额定容量为5A及以下的模块。6.4 效率当输入电压为额定值时，整流模块的效率应满足表12要求。表12整流模块效率单个整流模块额定输出电流（八）三20<20效率（Io0%负载）292%91%效率（50%负载）291%90%6.5 稳压精度稳压精度应优于土0.6%o6.6 峰-峰值杂音电压整流模块直流输出端在OMHZ20MHZ频带内的峰-峰值电压应不大于输出电压标称值的0.5%o6.7 负载效应（负载调整率）不同负载情况下的直流输出电压与输出电压整定值的差值应不超过输出电压整定值的土05%o6.8 负载效应恢复时间（动态响应）由于负载的阶跃变化（突变）引起的直流输出电压变化后的恢复时间应不大于200S,其超调量应不超过输出电压整定值的±5%。6.9 开关机过冲幅度7.4.2事故照明（可选）交流电源停电时，能自动闭合事故照明电路；交流电源恢复供电时，应能自动断开事故照明电路；事故照明用蓄电池组供电。7.5 接地性能应具有中性线装置和保护接地装置，配电设备保护接地装置与金属壳体的接地螺钉间应具有可靠的电气连接，其连接电阻值应不大于0.10。7.6 输出电压监测显示误差应优于±1%。7.7 输入输出配电要求7.7.1 输入容量配置应满足系统满载要求。7.7.2 输出分路的数量和容量的配置应满足系统容量的需要；输出分路同时使用的负载之和不得超过配电设备的额定容量。7.7.3 交流输入、输出分路所用断路器应符合GB14048.22001的相关技术要求。7.8 遥测、遥信功能7. 8.1通信接口智能配电设备应具有接口电路可与监控电路（系统监控单元）连接，其通信接口和通信协议应符合YD"1363.32005的规定；非智能配电设备应提供与配电设备电气隔离的干接点（接点容量：DC24V>NloomA）及DCo5V或420mA等标准通信信号。8. 8.2监控内容遥测：输入电压、输入电流（可选）、输入频率（可选）、输入输出电量计量（可选）、输入输出电能质量（可选）;遥信：主要开关的开关状态、市电故障。7.9 告警信号交流电源停电和恢复时，宜有声光告警信号。7.10 主电路接头间的相序和极性排列交流配电屏的主电路接头间的相序和极性排列应符合表10的规定，并且应留有检测、维护的空间。表13主电路接头间的相序和极性排列相别垂直排列水平排列前后排列LI相（A相）上左远L2相（B相）中中中L3相（C相）下右近N线（中性线）最下最右最近Q/CT2462-20127.11 电气防护性能7.11.1 绝缘电阻交流配电屏内各带电回路（该回路不直接接地）对地（或柜体）绝缘电阻应三10MO（500V兆欧表测量InIin后读数）。7.11.2 绝缘强度交流配电屏内各带电回路对地（或柜体）以及两个非电气连接的带电回路之间，应能承受2500V、50HZ正弦试验电压Imin,不出现击穿或飞弧现象，漏电流WIOmA。7.11.3 防护等级在正常使用条件下，交流配电屏内电气部分防护等级应不低于IP2X。7.12 连接导线的要求7.12.1 交流配电屏中的连接导线应具有与额定绝缘电压相适应的绝缘性能。7.12.2 交流配电屏中电路绝缘导线应按规定的载流量选择多芯铜芯绝缘软线，同时应考虑机械强度的而安。7.12.3 裸露母线必须用紫铜制造；裸露母线应平直，表面不得有毛刺及显著的痕印、起皮等缺陷、弯曲处应无裂痕；端头及连接处应进行相应的工艺处理，使其具有良好的导电性能。7.13 颜色标志7.13.1 电缆交流配电屏中交流母线的色标应符合下列规定：交流三相电路的A相：黄色； 交流三相电路的B相：绿色； 交流三相电路的C相：红色； 中性线：淡蓝色； 安全用的接地线：黄和绿双色； 用双芯导线或双根绞线连接的交流电路：红黑色并行。 .13.2指示灯交流配电屏中指示灯的色标应符合下列规定：“工作正常”信号灯为绿色，“故障告警”信号灯为红色。系统工作时“工作正常”信号灯亮；故障时“故障告警”信号灯亮，蜂鸣器发出声音告警。7.13.3按钮交流配电屏中如有按钮，其色标应符合下列规定：启动为绿色；停止为红色。8直流总配电屏8.1 产品组成Q/CT2462-2012直流总配电屏一般由柜体和附属部件组成。其中柜体由骨架、前后门、侧板、顶板、底板等构成；附属部件包括输入配电模块、分路输出模块、地线排、信号输出接口、数据显示装置、门锁及机墩等。8.2 产品型号产品命名和型号编制方法应遵循YD/T638.31998的规定。8.3 基本要求1. 3.1直流总配电屏应符合YD"5852010的相关技术要求，除了本规范条款所具体规定的外，其余要求均可参照YD/T5852010中相关条款。8. 3.2直流总配电屏中各带电回路之间以及带电零部件或接地零部件之间的爬电距离和电气间隙应符合GB/T3797-2005的规定。9. 3.3当直流总配电屏通入额定电流时，各电气元件和部件的温升应符合表4的要求。8.4 外观结构8A1直流总配电屏的外形与结构应考虑到通信电源设备成套性的要求，其结构尺寸应符合YD/T5852010中4.4的要求。8.4.2 直流总配电屏的结构设计应保证操作、运行安全可靠、维修和检查方便，各电气元件动作时产生的热量、电弧、冲击、振动、磁场或电场不得影响其他电器元件的正常工作。8.4.3 直流总配电屏应采用全封闭结构,具有侧板、底板、顶板和前后门（单面列柜无后门,但应有背板）；结构件外形应平整，所有的焊接处应均匀、牢固、无裂缝、无残渣、无明显变形或烧穿等缺陷。8.4.4 直流总输配电电缆的进、出线方式要求上进上出，顶部应开进线孔，至少有一个80mmx500mm的长方形进线口。8.4.5 直流总配电屏表面应喷涂无眩目反光的覆盖层，表面光洁、色泽均匀、无流挂、无露底；金属件无毛刺、无锈蚀。846直流总配电屏布线合理，各带电线端头的连接要合理，并有明显的危险标志。847直流总配电屏及其附属部件、涂覆层、标志、饰物等均应采用难燃或不燃材料。8.5 配电要求8.6 5.1总体要求8. 5.2直流总配电屏应能多台并联工作，屏间宜采用屏内直流母排连接。直流母排的载流量应满足系统总容量的要求。9. 5.3直流总输配电屏输出分路数量的设置应能满足其所分配直流二级配电屏或直流电源列柜的数量和容量的要求。10. 5.4直流总配电屏内各分路结构清晰，方便区分标识以及接线操作。柜内裸露的汇流母线排需加绝缘层或外护套（板）进行保护，同时应采用不同颜色区分正负极：正极采用棕色，负极采用蓝色。11. 5.5额定值:额定电压：直流240V输入（总）额定电流：400A、600A>800A、1000A>1200A>1600Ao输出分路额定电流：32A、63A、100A、160A、250A、400A、500A、630A。8.5.6配电单元Q/CT246220128.5.6.1直流总配电屏内应具有能接入不少于2组蓄电池的连接端子，任一路出现故障都不影响其它路的正常供电。在正常运行方式、交流电源中断及蓄电池组充放电的情况下，直流母线应连续供电。8.5.6.2配电回路正负极都必须安装过流、短路保护装置。8.5.6.3过流、短路保护装置可采用断路器或熔断器，其电压等级必须符合系统的直流电压要求。为保证各级过流和短路保护具有良好、可靠的选择性匹配特性，应尽可能选用同一品牌同一系列（或厂商推荐系列）的产品，并在厂商技术指导下选用。8.5.6.4
