GBT22473-2008 储能铅酸蓄电池.docx

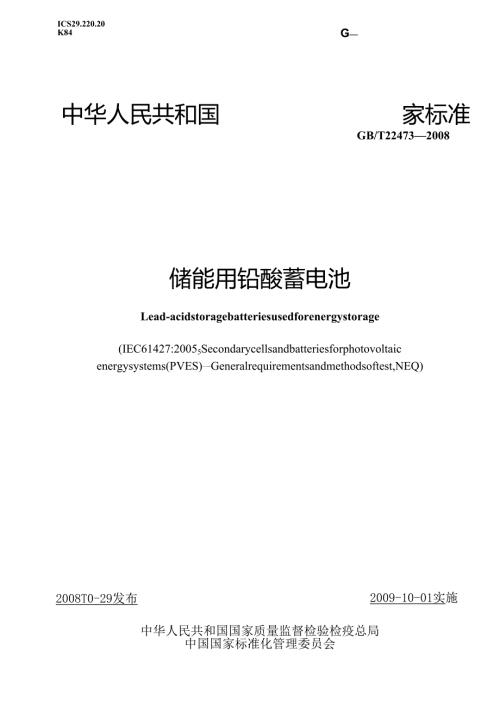

ICS29.220.20K84G中华人民共和国家标准GB/T224732008储能用铅酸蓄电池Lead-acidstoragebatteriesusedforenergystorage(IEC61427:20055Secondarycellsandbatteriesforphotovoltaicenergysystems(PVES)一Generalrequirementsandmethodsoftest,NEQ)2008T0-29发布2009-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会目次前言III1范围12规范性引用文件13术语、定义和符号14产品分类15技术要求26试验条件37试验方法48检验规则69标志、鳏、运输、贮存7本标准对应于IEC61427:2005太阳能光伏能量系统用蓄电池和蓄电池组一般要求和测试方法，与IEC61427:2005的一致性程度为非等效，主要差异如下：-按照我国国情对于IEC61427:2005的部分章、条进行重新编排；增加“产品分类”；增加“低温容量”一增加“容量一致性”；增加“触!性能”；增加“水损耗”增加“检验规则”增加“标志、簸、运输、贮存”；修改“充电接受能力”（缄“运彳5W；一删除“非酸性电解质蓄电池（镉银蓄电池）”项目技术要求和试验方法。本标准由中国电器工业协会提出。本标准由全国铅酸蓄电池标准化技术委员会（SAaTC69）归口。本标准主要起草单位：沈阳蓄电池研究所、山东圣阳电源股份有限公司、江苏双登集团有限公司、浙江古越蓄电池有限公司、浙江南都电源动力股份有限公司、绍兴汇同蓄电池有限公司、江苏福力特电源有限公司、上海复鑫电源科技有限公司、超威电源有限公司、浙江天能电池有限公司、江苏统博电气有限公司、丰日电器集团股份有限公司、江苏优德电源科技有限公司、江苏舜天松日新能源科技有限公司。本部分主要起草人：陈玉松、周庆申、王景川、曹苗根、李春林、朱文武、朱明海、向炳恩、周明明、杨制、刘粤荣、宋永江、钱学海、钱照旺。储能用铅酸蓄电池1范围本标准规定了供太阳能发电设备和风力发电机以及其他可再生能源的储能用铅酸蓄电池的产品分类、技术要求、试验条件、试验方法、检验规则、标志、包装、运输贮存等。本标准适用于额定电压为2V,6V和12V,储能用铅酸蓄电池(以下简称蓄电池)。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2900.11蓄电池名词术语(GB/T2900.111988,eqvIEC60486:1986)3术语、定义和符号排气式储能用铅酸蓄电池ventedlead-acidbatteriesforenergystorage电池盖上有能够补液和析出气体装置的蓄电池(简称：排气式蓄电池)。阀控式储能用铅酸蓄电池valve-regulatedlead-acidbatteriesforenergystorage各个电池是密封的，但都带有在内压超出预定值时允许气体逸出的阀的储能用铅酸蓄电池(简称：阀控式蓄电池)。注：这种电池在正常情况下不能添加电解液。蓄电池周围温度ambienttemperatureofbatteries蓄电池外壁距离5cm以内的温度。C1oIOh率额定容量，单位为安时(Ah)OC12o120h率额定容量，单位为安时(Ah)。I1o-10h率放电电流，数值为CIo/10,单位为安培（八）。1120120h率放电电流，数值为C12o120,单位为安培（八）。Ce实际容量，单位为安时(Ah)。Ia充电接受能力试验在充电到10min的电流值，单位为安培（八）。4产品分类4.1产品名称及定义X-UlNP-XXy-IOh率额定容量阀控式一储能-蓄电池单体数目，每单体为2V例如：6-CNF-100含义6个单体，12V,储能阀控式，10h率额定容量100Ah。4.2产品的型号、规格及容量蓄电池产品的型号、规格及尺寸、10h率容量、12Oh率容量应符合表1中技术要求。表1型号额定电压/V10h率额定容量/Ah120h率额定容量/Ah最大外形尺寸/mm长宽高6-CN-101210141551001036-CN-201220241931681346-CN-601260602701732356-CN-651265723501661746-CN-100121001204101772406-CN-150121501805132222506-CN-20012200240521278270CN-3002300360175155370CN-4002400480215175370CN-5002500600245175370CN-100O210001200480175370CN-2000220002400500355370CN-300023.0003.6007103553705技术要求1.1 运行环境蓄电池必须在下列环境中平稳运行：温度：-3050、湿度小于90%、最高海拔高度4500mo1.2 容量5. 2.1IOh率容量蓄电池按7.2.1试验时，10h率实际容量在第六次或之前应不低于额定容量Clo。6. 2.2低温容量蓄电池按7.2.2试验时，10h率实际容量在第四次或之前应不低于额定容量的80%。5. 2.3120h率容量蓄电池按7.2.3试验时，120h率实际容量在第七次或之前应不低于额定容量的90虬5.3 容量一致性同批蓄电池120h率容量试验时，最大实际容量与最小实际容量差值不应大于5%。5.4 密封性能蓄电池按7.4试验时，蓄电池在与空气隔断后5s内电池内部压力稳定不变。5.5 充电接受能力蓄电池按7.5试验时，充电电流Ia与Ci0/10的比值，排气式蓄电池不应小于3.0;阀控式蓄电池不应小于2.0。5.6 荷电保持能力完全充电的蓄电池在环境温度为25°C±2°C开路贮存28d,贮存后剩余容量不应低于IOh率实际容量的85%。5.7 水损耗蓄电池按7.7试验时，按实际容量C。计算，蓄电池质量损失不得大于2g/Ah。5.8 循环耐久能力蓄电池按7.8试验时，阀控式蓄电池循环周期3次；排气式蓄电池循环周期4次。6试验条件1.1 测量仪器的精度1.1.1 仪表量程所用的仪表量程随被测电压和电流的量值而定，指针式仪表读数应在量程的后三分之一范围内。1.1.2 电压测量电压测量用的仪表准确度等级不应低于0.5级，内阻不应小于1kQVo1.1.3 电流测量电流测量用的仪表准确度等级不应低于0.5级。1.1.4 温度测量温度测量用的温度计应具有适当的量程，其分度值不应大于1,精度不低于05o1.1.5 电解液密度测量电解液密度测量用的密度计应具有适当的量程，其分度值不应大于0.005gc111.1.6 时间测量时间测量用的仪表应按时、分、秒分度，至少应具有±1%的准确度。1.1.7 尺寸测量尺寸测量用的量具，其分度值不应大于1n三o1.1.8 密封性能测量密封性能测量用的仪表，精度应不低于0.25级。1.1.9 质量测定称量蓄电池质量的衡器，应具有±0.05%以上的精度。1.2 电解液1.2.1 用于试验的完全充电排气式蓄电池的电解液密度为1.260gcm0.005gcm3(25°C)也可执行制造厂规定。1.2.2 蓄电池在完全充电状态时，电解液液面高度应高于保护板15mm20mm,也可执行制造厂规定。1.2.3 电解液应符合JB/T10052标准的规定。1.2.4 蓄电池用水应符合JB/T10053标准的规定。1.3 试验前的准备试验应在新的完全充电的蓄电池上进行。6. 3.1蓄电池的完全充电7. 3.1.1排气式蓄电池a)蓄电池在20°C25°C条件下，初充电用0.5010（八）电流；补充电用0.70口O（八）电流充电。当单体蓄电池平均电压达到2.4OV时，初充电改用0.2510（八）电流；补充电改用0.35（八）电流充电。在充电末期连续2h内蓄电池端电压变化每小时不大于0.05V,电解液密度无明显变化，认为蓄电池是完全充电。b)按制造厂规定的技术条件进行充电。c)调整蓄电池电解液密度至1.260gcm3±0.005gcm3(25°C)o8. 3.1.2阀控式蓄电池a)蓄电池在20°C25°C条件下，以单体蓄电池2.40V±0.01V(限流2.5IK)的恒电压充电至电流值5h稳定不变时，认为蓄电池是完全充电。GB/T224732008b)按制造厂规定的技术条件进行充电。7试验方法9. 1尺寸检查用分度值为1mm的直尺及量具检查蓄电池外形尺寸。10. 2容量试验7. 2.1Ioh率容量将完全充电蓄电池在充电结束后Ih24h内，蓄电池用IlO（八）电流放电，电池周围温度保持在25°C±5°C之间。在放电时间内电流值的变化应不大于1%,放电过程中每隔1h记录一次蓄电池电压；每隔2h记录一次蓄电池周围温度。当蓄电池单体电压达到1.90V时，每隔5min记录一次，当蓄电池单体电压达到1.80V时，停止放电并记录放电时间和周围温度。并按公式(1)换算到基准温度25时的实际容量。Q=L-Z(1)cl÷(i-25)式中：Ce实际容量，单位为安时(Ah);1. 10h率放电电流或120率放电电流，单位为安培（八）;T一初始温度为t时放电时间，单位为小时（三）;t初始温度，单位为摄氏度();0.006:10h率容量温度系数，单位为每摄氏度T试验后，蓄电池应再次完全充电。7.2.2低温容量将完全充电蓄电池在充电结束后1h内，置于-10°C±2°C环境中IOh以上，用IO（八）电流进行放电，电池周围温度保持在-10°C±2°C之间。在放电时间内电流值的变化应不大于1%,放电过程中每隔2h记录一次蓄电池电压。当电压达到1.90V时，每隔5min记录一次，当电压达到1.80V时，停止放电并记录放电时间。7.2.3120h率容量将完全充电蓄电池在充电结束后Ih24h内，蓄电池用匕2O（八）电流放电，电池周围温度保持在25°C±5°C之间。在放电时间内电流值的变化应不大于1%,放电过程中每隔10h记录一次蓄电池电压；每隔20h记录一次蓄电池周围温度。当蓄电池单体电压达到1.95V时，每隔30min记录一次，当蓄电池单体电压达到1.85V时，停止放电并记录放电时间。并按公式(1)换算到基准温度25。C时的实际容量。7.3容量一致性蓄电池按7.2.2进行12Oh率容量试验后，抽取第二次12Oh率容量试验中的四只蓄电池之中，实际容量最大与最小的两只蓄电池按公式(2)计算容量一致性CcLCd=S三±oo(2)式中：Ca第二次120h率容量试验，容量差值；Cmx-第二次120h率容量试验，四只蓄电池中实际容量最大值；C第二次120h率容量试验，四只蓄电池中实际容量最小值。7.4密封性能7.4.1用于密封性能试验的排气式蓄电池应是装配完整的，未灌注电解液的蓄电池。7.4.2将未注电解液的蓄电池依次注入压缩空气，当压力大于等于25kPa时，保压5s,观察压力表的变化。7.4 .3密封性能试验检验合格的蓄电池方能进行蓄电池其他性能试验。7.5 充电接受能力7.5.1 完全充电蓄电池在充电结束后Ih5h内，蓄电池用Io（八）电流放电5h。7.5.2 L按式计算：Io=CVlO（八）式中：Ce为10小时率三次容量试验中最大值。7.5.3 放电结束后，将蓄电池放入温度为0±1的低温箱或低温室内至少20h25鼠7.5.4 蓄电池在低温箱或低温室内取出1min内，蓄电池用恒压14.40V±0.10V充电，环境充电过程中每隔1min记录一次蓄电池充电电流值，第10min测计充电电流Ica。7.6 荷电保持能力7.6.1用于荷电保持能力试验的蓄电池应符合6.3规定，并在完全充电的蓄电池上进行。7.6.2按7.2.1进行IOh率容量试验，记录所放出实际容量，并进行完全充电，进行下一步试验。7.6.3将蓄电池调整好电解液密度及液面高度，并擦净蓄电池表面残迹，在蓄电池环境温度为20士5开路贮存28do7. 6.4开路贮存28d后，在不充电条件下按7.2.1进行IOh率容量试验并记录贮存后的剩余容量。注阀控式蓄电池不调整电解液密度及液面。7.7 水损耗7.7.1 蓄电池完全充电后，擦净蓄电池全部表面，干燥并称量质量到±0.05%o7.7.2 然后蓄电池在环境温度为40±3以恒压14.4V±0.1V充电500ho7.7.3 7.3蓄电池充电结束后，立即按6.1.9要求称量质量，计算因电解液减少所导致的质量损耗。7.8 循环耐久能力7.8.1用于循环耐久能力试验的蓄电池应符合6.3规定，并在完全充电的蓄电池上进行。7.8.2将蓄电池置于周围温度40°C±3°C环境之中保持16h,然后进行试验。整个试验过程中蓄电池周围温度保持在40±3之间。7.8.3试验步骤7.8.3.1第一阶段(低充电、浅循环)a)以。°（八）电流，放电9h;注：蓄电池电压低于1.75V,停止放电。b)以1.03Il0（八）电流，充电3h;c)以h°（八）电流，放电3h;d)重复b),c)步骤49次。然后蓄电池完全充电，进行下一阶段试验。7.8.3.2第二阶段试验(高充电、浅循环)e) 以1.25I0（八）电流，放电2h;f) 以hO（八）电流，充电6h;注：蓄电池充电电压限制在每一单体2.4V以下，除非制造商另有规定。g)重复e),f)步骤99次。然后蓄电池完全充电，进行下一阶段试验。7.8.3.3第三阶段试验(10h率容量检查放电)蓄电池由第一阶段试验和第二阶段试验循环150次组成一个周期，然后按7.2.1进行Ioh率容量试验，如果实际容量大于额定容量8佻进行下一周期试验，否则循环耐久能力试验终止。表3（续）试验顺序试验项目蓄电池编号2347120h率容量8容量一致性910h率容量试验10充电接受能力11荷电保持能力12水损耗13循环耐久能力注1:“”代表需要。注2:10h率容量练习放电试验不计入试验周期。注3:X阀控式储能用铅酸蓄电池不进行此项性能试验。8.4出厂检验、周期检验判定准则8.4.1依检验现象评定的检验项目，以检验现象进行判定。8. 4.2依检验数据评定的检验项目，以全部参试蓄电池的测试数据作为该项目的判定数据，若有一只参试蓄电池的测量数据不符合本标准要求时，可加倍复测，如仍有一只达不到要求，则判定该批产品不合格。9. 4.3产品须经质量检验部门检验合格后方可出厂。并应附有证明产品质量合格的文件。9雄、睽、瀚、贮存9.1标志9.1.1 蓄电池产品应有下列标志：a）产品型号或规格；b）极性符号；c）运行环境。9.1.2 包装箱外壁应有下列标志：a）产品名称、型号或规格、数量；b）产品执行标准号；c）制造日期；d）制造厂名称、厂址；e）每箱的净重、毛重及尺寸；D标明“怕湿”、“小心轻放”、“向上”等文字或符号；g）标明“可回收利用”、“含铅，不可将电池等同生活垃圾处置”等文字或符号。9.2包装9. 2.1蓄电池的包装应符合防潮及防振的要求。10. 2.2包装箱内随同产品提供的文件及配件：a）装箱单；b）产品合格证；c）产品使用说明书；d）蓄电池连接件及其绝缘护套。10.3 输10.3.1 品在运输过程中，不应受剧烈机械冲击、曝晒、雨淋，不得平放或倒置。10.3.2 品在装卸过程中，应轻搬轻放，严禁摔掷、翻滚、重压。10.4 存蓄电池贮存应符合下列要求：a）产品应贮存在5°C40°C干燥、清洁、通风良好的仓库内；b）应不受阳光直射，距离热源（暖气等）不应小于2m;c）避免与任何有毒气体及有机溶剂接触；d）阀控式蓄电池储存期不能超过0.5a;排气式蓄电池储存期不能超过2ao中华人民共和国国家标准储能用铅酸蓄电池GB/T224732008苦中国标准出版社出版发行北京复兴门外三里河北街16号由眦编码：100045网址www.spc,电话：6852394668517548中国标准出版漱秦皇岛印刷厂印刷各地新华书店经销开本880X12301/16印张1字数18千字2009年2月第一版2009年2月第一次印刷GB/T22473-2008书号：1550661-35659如有印装差错由本社发行中心调换版权专有侵权必究举报电话：（OlO）68533533
