GB 8897.4-2002 原电池 第四部分：锂电池的安全要求.docx

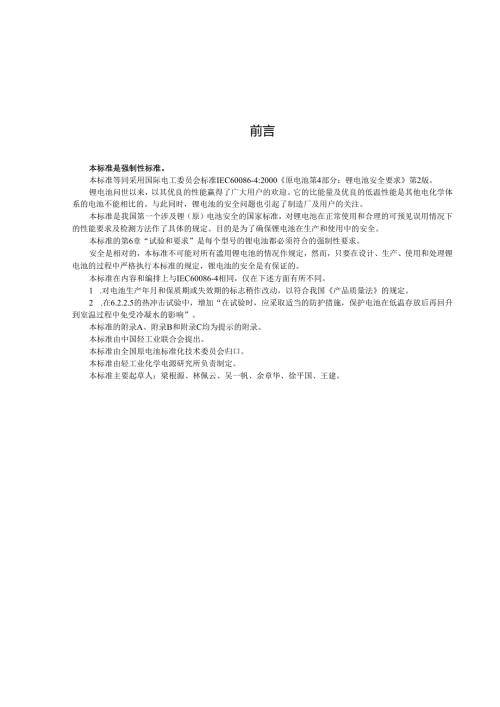

前言本标准是强制性标准。本标准等同采用国际电工委员会标准IEC60086-4:2000原电池第4部分：锂电池安全要求第2版。锂电池问世以来，以其优良的性能赢得了广大用户的欢迎。它的比能量及优良的低温性能是其他电化学体系的电池不能相比的。与此同时，锂电池的安全问题也引起了制造厂及用户的关注。本标准是我国第一个涉及锂（原）电池安全的国家标准，对锂电池在正常使用和合理的可预见误用情况下的性能要求及检测方法作了具体的规定。目的是为了确保锂电池在生产和使用中的安全。本标准的第6章“试验和要求”是每个型号的锂电池都必须符合的强制性要求。安全是相对的，本标准不可能对所有滥用锂电池的情况作规定，然而，只要在设计、生产、使用和处理锂电池的过程中严格执行本标准的规定，锂电池的安全是有保证的。本标准在内容和编排上与IEC60086-4相同，仅在下述方面有所不同。1 .对电池生产年月和保质期或失效期的标志稍作改动，以符合我国产品质量法的规定。2 .在6.2.2.5的热冲击试验中，增加“在试验时，应采取适当的防护措施，保护电池在低温存放后再回升到室温过程中免受冷凝水的影响”。本标准的附录A、附录B和附录C均为提示的附录。本标准由中国轻工业联合会提出。本标准由全国原电池标准化技术委员会归口。本标准由轻工业化学电源研究所负责制定。本标准主要起草人：梁根源、林佩云、吴一帆、余章华、徐平国、王建。IEC前言1）IECdnternationalElectrotechnicalCommittee,国际电工委员会）是由各国家电工委员会（IEC国家委员会）组成的世界性标准化组织。IEC的宗旨是促进电学和电子学领域里各项标准化问题上的国际合作，为此，正C除进行其他的活动外，还出版国际标准。标准的制定委托给各技术委员会，对所涉及的项目感兴趣的任何IEC国家委员会都可参加制定工作，同IEC合作的国际的、政府的和非政府的组织也可以参加制定工作。IEC与国际标准化组织（ISO）将按两组织间达成的协议所确定的条件紧密合作。2）因为每个技术委员会汇集了对有关技术问题感兴趣的所有国家委员会的代表，因此IEC的正式决定或批准件尽可能地表达所涉及问题的国际多数意见。3）这些正式决定或批准件以出版标准、技术报告、导则的形式推荐供国际应用。在这个意义上，它们被各国家委员会所接受。4）为了促进国际统一，IEC各国家委员会明确承诺在各自的国家标准或地方标准中最大程度地采用IEC标准。IEC标准与相应的国家标准或地方标准之间的任何差异均应在后者清楚地注明。5）IEC从未提供表示其认可的标志方法，对宜称符合IEC某项标准的任何设备概不负责。6）需要注意的是，本国际标准中的某些单元可能属专利内容，IEC不承担确定任何一项或所有此类专利权的责任。IEe引言安全的概念与保护人民生命财产不受损害密切相关。本标准规定了锂电池的性能要求和试验方法，根据ISO/IEC导则，并参考各有关适用的国家标准和国际标准的基础上制定本标准。锂电池与其他采用水溶液电解质的普通原电池的不同之处在于它们含有易燃物质。因此，在设计、生产、运输、使用以及处理锂电池时采取小心谨慎的预防措施是非常重要的。基于这样的特殊性，起初，民用锂电池以小尺寸、低输出功率为主；也有高输出功率的锂电池，主要作特殊的工业应用，需由技术人员更换电池。IEC60086-4第1版就是基于以上的情况起草的。但是，从80年代后期起，具有高输出功率的锂电池开始广泛用于民用电池市场，主要用作照相机电源。近几年来，由于民用高输出功率锂电池需求显著增长，许多厂家已开始生产这种型号的锂电池。考虑了上述现状，对第1版进行修订，增加了“高功率锂电池的安全标准”，制定了IEC600864第2版。安全是避免伤害危险和要求产品性能满足其他条件之间的一种平衡。不可能有绝对的安全，即使是安全度最高的产品，也只能是相对的安全。因此，要在危险性评估和安全判断的基础上来确定产品的安全性。由于安全会引起不同的问题，因此不可能提出一套适用于各种情况的严密防范措施和建议。但是，当审慎地以“适合时采用”为基础时，本标准将是合理适用的安全标准。中华人民共和国国家标准GB8897.42002原电池第4部分：锂电池的安全要求idtIEC60086-4:2000Primarybatteries一Part4:Safetyoflithiumbatteries1范围本标准规定了原电池中锂电池的检验方法和性能要求，以保证锂电池在正常使用以及合理的、可以预见的误用情况下安全工作。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示标准均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。IEC60086-1:1996原电池第1部分：总则3定义本标准采用IEC60086-1中的定义及以下定义(为便于查阅，IEC60086-1中的一些定义摘录于下)：3.1(原)电池battery(primary)由一个或多个单体原电池构成的电池，包括外壳、极端和标志。3.2扣式电池buttonbattery外形符合IEC60086-1中图2、图3和图4,总高度小于直径的小型圆形电池。3. 3单体(原)电池cell(primary)一种由化学能直接转换成电能的电源，不可用其他电源对其充电。3.4民用电池consumerbattery在商业零售市场可购到的电池，这类电池可由使用者自行更换，即更换电池时无需特殊的工具。3. 5圆柱形电池cylindricalbattery外型符合IEC60086-14.3中的图IA和图1B,总高度等于或大于直径，外形为圆柱形的电池。3.6 放电深度(DoD)depthofdischarge一个电池放出的容量与额定容量的百分比。3.7 变形distortion电池的尺寸变化超过10%。3.8 爆炸(电池爆炸)explosion(batteryexplosion)电池的任何部分瞬间喷射出固体材料，并被推至离电池25cm以远。3.9 着火fire电池或电池组分伴有火焰燃烧。3.10 伤害harm对人身或财产的损伤和/或危害。3.11 危害性hazard伤害的潜在源Q中华人民共和国国家质量监督检验检疫总局2002-02-22批准2003-03-01实施6.1.5预放电试验需要电池预放电（25%、50%,75%或100%）时，被试电池应该用电阻性负载放电至相应深度,电池的额定容量可通过该负载或制造厂规定的电流来确定。6.1.6附加电池试验需要附加电池时，附加电池应和被试电池同型号。试验需要附加电池时，包括被试电池在内的串联电池的总数n,可用下式计算：n=12VU当ii.nmm=i时，将n进为最近的十进制整数即得n,。式中：Un-一个电池的标称电压；n,电池总数；nmn相应的试验中要求的最小电池数。例1：设最小电池数为nmm=2被试电池的标称电压U,=3.6V,计算得n=3.33,则n2=4;例2:设最小电池数为nmn=3,被试电池的标称电压Un=IOV,计算得EFl.2,则n2=3o6.2指定使用试验6.2.1样品、试验顺序和要求图2列出了指定使用试验的顺序和需要样品量，表2给出了要求。表2指定使用试验和要求试验指定使用模拟要求民用电池工业用电池低功率电池高功率电池单体电池电池组电性能试验ATA-2放电1NL,NV,NENFNL,NV,NENF放电2暑NL,NV,NENFNL,NV,NENF机械试验BTB-2振动NW,ND,NLNV,NE,NFNW,ND,NLNV,NE,NFNW,ND,NLNV,NE,NFNW,ND,NLNV,NE,NF冲击NW,ND,NLNV,NE,NFNW,ND,NLNV,NE,NFNW,ND,NLNV5NE,NFNW,ND,NLNV,NE,NF环境试验CTC-2C-3热冲击NL,NV,NENFNL,NV,NENFNL,NV5NENFNL.NV.NENF高温NV,NE,NFNV,NE,NF高空模拟NW,ND,NLNV,NE,NFNW5ND,NLNV5NE,NFNW,ND,NLNV,NE5NFNW,ND,NLNV5NE,NF附加要求：变形：应报告出现的变形并附原因泄放：如果电解质在泄放口未打开的情况下在泄放口漏出，应判为漏液*：不适用NW:无质量损失（见6.1.4）ND;无变形NL:无漏液NV:无泄放NE:无爆炸NF:无着火民用工业用低功率高功率单体，组合，621_高速率，2oo6oo,30d160.JQ-IQJ检.验按蓑2;豆温5h；100最终检验2!10.10_,放电规冠霹12(TC622.60oC束佥2-IPa,6h热冲击48h75,60h,-20oC.8ms2未放过电的电池至6.3.2.1外部短路至6.3.2.1处都筮略检验:按表2注：不同类型的线表示不同类型的电池。a-单体电池；b-电池组。图2指定使用试验的样品数和试验顺序6.2.2试验方法6.2.2.1电性能试验A-I放电1a）目的该试验模拟电池的实际应用，每一种型号的电池都应规定限流电阻阻值。b）试验方法通过限流电阻Ri,使未放过电的电池放电，放电时间为Td。Ta=C,xR1/UM式中：Ta放电时间；Cn一标称容量；Un标称电压；R1电阻性负载，其值应选择为：通过其对电池放电时，平均电流与制造厂规定的最大放电电流相同。制造厂规定的最大放电电流应该是：在试验过程中，电池内配备的任何保护装置都不应被激活而动作。该试验应在（20±2）。C进行，直至放电完全；另外在（60±2）。C进行独立的试验，直至放电完全。c）要求见表2。6.2.2.2电性能试验A-2放电2a）目的该试验模拟电池用于照相机以及类似的应用。通常规定，在照相机应用试验中，做电流约为1A的脉冲放电试验，当安装了胶卷驱动马达时，则有连续电流流过。b）试验方法从表3选取电阻R2,使未放过电的电池连续放电。表3电R2电池型号电阻R,/0CR173452.00CR-P23.902CR53.90注：其他型号的电池标准化后，该表会被修改或扩充试验应分别在（20+2）下和在（60+2）进行24h0c）要求。见表2。6.2.2.3机械试验B-I振动a）目的该试验模拟运输过程中的振动，试验条件在UN（1995）14”和其他文件中规定。b）试验方法被试电池应经受振幅为0.8mm（最大位移为1.6mm）的简单谐振。频率以1Hz/min的速率在10Hz55HZ范围内变化，经过90min100Iilin后复原。在电池的三个互相垂直的轴向对被试电池进行试验，对于只有两个对称轴的被试电池，对电池的两个垂直的轴向进行试验。未放过电的和放电完全的电池都应试验。C）要求加舌号内的数字表示参资料。Bi试电池，预放电至25%的放电深度，在另外的两次试验中，分别预放电至5靖口75%的放电深度;B2-B附加电池,未放电；Rs电阻。图7过放电2表5电池总数112和电阻Rs电池型号电池总数112电阻RSCR1734548.20CR-PR28.20Q2CR528.200注：其他型号的电池标准化后，此表会修改或扩充试验应在（20±2）°C下进行24ho分别用预放电至放电深度为50%和75%的电池重复该试验。c）要求见表4。6.3.2.7电性能试验D-7过放电3a）目的该试验模拟一个内阻异常高的电池和内阻正常的电池串联连接时的情形。b）试验方法被试电池预放电25%的放电深度，然后在（60±2）。C放置10天以增加其内阻，附加电池应预放电至相同的放电深度，在室温下放置10天，再将经过预处理的被试电池和（血-1）个经过预处理的附加电池以及电阻Rs串联相接（见图8）,Rs和2从表5中查得。试验在（20±2）C进行24ho分别用预放电50%和75%放电深度的电池重复该试验。Bl一被试电池，预放电至25%的放电深度，在（60±2）C放置10天，另外的两次试验中分别预放电至50%和75%的放电深度；B2-B2附加电池，预放电至25%的放电深度，在（20±2）°C放置10天，另外的两次试验中分别预放电至50%和75%的放电深度；R5电阻。图8过放电31.1.1 充电保护当锂（原）电池配套装入机内存储电路时，应该用一个阻断二极管和限流电阻或其他保护装置来防止主电源对电池充电（见图10）。图10充电保护安全线路1.1.2 并联连接在设计电池室时，应尽可能避免使电池并联连接，但如确有需要，应和电池制造厂联系，以取得忠告。1.2 使用电池过程中关于安全的注意事项正确使用时，锂电池是安全可靠的电源。但是，如果误用或滥用，可能导致漏液和泄放，极端情况下还会爆炸和/（或）着火。a）不要倒装电池，注意电池和用电器具上的十和一标志电池倒置装入用电器具，会引起短路或使电池充电，可能导致电池过热、爆炸或着火。b）不要让电池短路当一个电池的正（十）极端和负（一）极端直接相互连接时，电池就短路，例如将电池相互横卧在其他电池顶端或混乱地堆在一起，可能造成短路，导致泄放、漏液并可能着火。c）不要对电池充电试图对原电池充电会使电池内部产生气体和/或热量，导致泄放、爆炸并可能着火。d）不要使电池强制放电当电池被外电源强制放电时，电池电压将被强制降至设计值以下，并使电池内部产生气体，可能导致泄放、漏液、爆炸并可能着火。e）不要混用电池更换电池时，要用同一牌号或型号的新电池同时更换全部电池，不同牌号或型号的电池或新旧电池混用时，由于电池的电压差异，有的电池可能被充电；或由于电池的容量不同，有的电池可能过放电，可能导致泄放和/或爆炸。f）耗尽电能的电池应立即从用电器具中取出并处理放过电的电池长时间留在用电器具中，电解质可能泄漏，导致器具损坏。g）不要使电池过热电池过热，电解质可能逸出，进而损坏隔膜，导致漏液、爆炸并可能着火。h）不要直接焊接电池电池被直接焊接时，焊接待热量可能导致漏液、泄放、爆炸或着火。i）不要拆卸电池拆卸电池，电池内的组分可能导致人身伤害或着火。j）不要使电池变形不应让锂电池受挤压，不应刺破锂电池或让其遭受其他的损伤，这些有意的滥用会导致漏液、爆炸或着火。k）不要用火处理电池用火处理电池时，积聚的热量会使电池爆炸和/或着火。除了用被批准的有控制装置的炉子外，不要焚烧电池。1）外壳损伤的锂电池不能与水接触金属锂和水接触会着火和/或产生氢气。m）没有成人监督时，不能让儿童更换电池11）电池应放在儿童拿不到的地方尤其要将体积小，易吞下的电池放在儿童拿不到的地方，特别是那些能放入图11规定的吞咽量规的电池。误吞电池，应立刻寻求医治。尺寸以mm为单位注：该量规在ISO812（1口2中被定义为可吞咽部件的量规。图11吞咽量规o）不要密封电池和/或改装电池电池被密封或作了其他的改动后，其安全泄放装置可能被堵塞而引起爆炸，如果认为必须对电池进行改动时，应当征求电池生产厂的意见。P）将不用的电池存放在原来的包装内，远离易引起电池短路的金属物体。q）将放过电的电池从用电器具取出立即从因电池放完电而不能正常工作的用电器具中取出电池是有利的，还应从预期较长时间不使用用电器具（如摄像机、照相机闪光灯等）中取出电池。虽然现在市场上的大部分锂电池有良好的耐漏液性，但部分放过电或电能已耗尽的电池比未用过的电池更易漏液。1.3 电池包装、装卸、运输、陈列、贮存和处理的安全措施7 .3.1包装包装必须合适，以避免电池在运输、装卸和堆放过程中的机械损伤，应选择适当的包装材料及设计，防止电池意外导电、极端腐蚀和其他的环境影响。8 .3.2电池纸板箱的装卸电池纸板箱应小心装卸，粗暴装卸可能导致电池短路或受损，从而导致漏液、爆炸或着火。9 .3.3运输10 3.3.1一般原则根据联合国专家委员会关于危险品运输的建议制定锂电池国际运输规程，见UN（1995）14.运输规程会被修订，锂电池运输应该遵循下列规程的最新版本的规定。7.3.3.2空运锂电池的空运规程在ICAO（国际民航组织）的技术规范1中规定，DGR（危险品规程）由ICAO（1995）1规定。7.3.3.3海运锂电池的海运规程在IMo（国际海运组织）的IMDG（危险品海运）10中规定。7.3.3.4陆运尚没有锂电池陆运的国际规程，专门的规程可由当地制定。7.3.4陈列和贮存a）电池应贮存在通风良好、干燥和凉爽处高温和高湿可能损害电池性能和/或腐蚀电池表面。b）电池纸箱不应该堆得超过规定的高度如果过多的电池纸箱堆在一起，底层的纸箱中的电池可能变形，可能出现漏液。c）电池应避免存放或陈列在阳光直射处或会遭受雨淋的地方。电池被淋，绝缘电阻会减小，可能出现自放电和生锈。温度上升可能损坏电池。d）以原有的包装存放和陈列电池将去掉包装后电池乱堆放，易引起电池短路和损坏。其他细节见附录C。7.3.5处理a）在与地方法规不抵触的情况下，锂（原）电池可作公共垃圾处理。b）不要拆卸电池。c）除了使用经批准的可控制炉子外，不要用火处理电池。8使用说明a）要正确选择尺寸和型号最适合的电池作指定使用，应保留用电器具提供的、能帮助正确选用电池的信息资料，以供参考。b）更换电池时应同时更换一组电池中的所有电池。c）电池装入用电器具前，注意清洁电池以及器具的电接触件。d）确保装入电池时极性（十和一）正确。e）立即从器具中取出电能已耗尽的电池。9标志9. 1一般原则除小型电池外，每个电池上均应标有以下信息：a）电化学体系；b）型号；c）清晰地标明制造年、月和保质期，或直接标明保证期的截止期限；d）极端的极性（适用时）；e）标称电压；f）制造厂或供应商的名称或商标；g）注意事项；h）误吞小电池的注意事项，参见7.2中的n）。9.2小电池电池外表面过小不足以标明9.1规定的各项时，应在电池上标明9.1中的b）型号和9.1中的d）极性，9.1中规定的其他各项应标在电池的直接包装上。附录A（提示的附录）锂电池安全指南下列安全指南为开发民用高功率锂电池时提供参考。表Al电池设计指南示例附录B（提示的附录）用锂电池作电源的用电器具设计者指南表Bl器具设计指南项目分项目推荐办法设计不当的器具可能引起的事故（1）锂电池作为主电源使用（Ll）选择合适的电池为器具选择最合适的电池，注意其电性能电池可能过热（1.2）使用电池数（申联或并联*）及使用方法a）组合电池（2CR5,CR-P2,2CR11108和其他）只用一个电池组若串联的电池的容量不同，低容量电池将过放电，可能导致漏液、过热、爆炸或着火b）圆柱形电池（CRI7345、CRl1108及其他）使用电池数：三个以下C）扣式电池（CR2016、CR2025和其他）使用电池数：三个以下d）使用电池数大于一时，同一电池室不可用不同型号的电池e）电池并联使用时，要有防止充电的保护措施若并联连接的电池电压不同，低电压的电池将被充电，可能导致漏液、过热、爆炸或着火（1.3）电池电路设计a）电池电路应和任何其他电源分开电池被充电会导致漏液、过热、爆炸或着火b）应在电路中选配如熔断丝那样的保护装置若电池被短路，会导致漏液、过热、爆炸或着火（2）锂电池用作辅助电源（2.1）电池电路设计电池电路应与其他电路分开，以保护电池不被主电路强制放电或充电电池可能被过放电至极性变换或被充电，会导致漏液、过热、爆炸或可能着火2）应用于机内存储器的电池电路设计电池和主电源电路相连时，电池可能被充电，必须有一个二极管和电阻组成的保护电路。二极管漏电电流的总量应低于电池期望寿命期间的容量的2%电池被充电，会导致漏液、过热、爆炸或可能着火（3）电池夹具和电池室a）电池室应设计成如果电池被倒装，电路不能接通。电池室应清晰永久地标明电池的正确方向如果没有这样的保护措施，器具会因电池漏液、过热、燥炸或可能着火而受损b）电池室应设计成除了规定尺寸的电池外，其他电池不能装入，形成电接触器具可能受损或不工作表Bl（完）项目分项目推荐办法设计不当的器具可能引起的事故（3）电池夹具和电池室c）电池室应设计成允许产生的气体排出由于气体产生使电池内压过高，可能损坏电池室d）电池室应能够防水e）电池室应设计成被严密密封时能防爆f）电池室应和器具产生热量的部分隔开电池因过热可能变形和漏液g）电池室应设计成不易被儿童打开儿童可能拿出电池并误吞（4）电接触件与极端a）应适当选择电接触件材料及形状，以便保持有效的电接触接触不良会产生热b）应设计辅助电路防止电池倒装器具可能损坏或不工作c）电接触件和极端应设计成能防止电池倒装器具可能损坏，电池会漏液、过热、爆炸或可能着火d）应避免直接焊接电池电池可能漏液、过热、爆炸或者着火（5）必要的注意事项指示（5.1）器具上电池室应清楚地标明电池的方向（极件）电池倒装选择充电会适致漏液、过热、爆炸或可能着火（5.a）使用说明书上应注明正确使用电池的注意事项电池可能被误用，造成事故*见7.L2o附录C（提示的附录）关于电池陈列和贮存的附加信息见7.3.4o贮存区应清洁、凉爽、干燥、通风并不受气候影响。正常贮存时，温度应在+1（C+25°C之间，决不可超过+30。应避免长时间处于极端湿度（相对湿度高于95%或低于40%）下，因为这样的湿度对于电池和包装都有害。因此电池不应贮存在暖气片和锅炉旁，也不应直接置于阳光下。尽管室温下电池的贮存寿命较长，然而还是建议存放在采取特殊预防措施的较低温度下。电池应密封在保护性包装中（如密封塑料袋和其他包装等）,在电池温度回升至室温过程中仍应保留此包装，以保护电池免受冷凝水影响，加速回升温度是有害的。冷藏后恢复至室温的电池即可使用。如果制造厂认为合适，电池可装在用电器具内或包装内贮存。电池可堆放的高度显然取决于包装箱的强度，一般规定，纸质包装箱堆放高度不得超过1.5m,木箱不超过3m。上述建议也适用于长途运输中的存放条件。因此，电池应放在远离船舶发动机的地方，夏季不应长期滞留在不通风的金属棚车（集装箱）内。生产出的电池应立即发送，由分配中心周转到用户，为了实行存货按次序周转（先进入的货先发出）,贮存和陈列区域应作适当安排并在包装上作适当标记。GB8897.4-2002参考资料1ICAO:1995-1996,TechnicalInstructionsforsafety.TransportofDangerousGoodsbyAir2IEC60050(481):1996,InternationalElectrotechnicalVocabulary(IEV)Chapter481:Primarycellsandbatteries3IEC60027-1:1992,LettersymbolstobeusedinelectricaltechnologyPart1:General4IEC60068-2-6:1995,Environmentaltesting-Part2:tests-Fc:Vibration(sinusoidal)5IEC60068-2-27:1987,Environmentaltesting-Part2:tests-testEaandguidance:shock6IEC60068-2-32:1975,EnvironmentaltestingPart2:teststestEd:Freefall7IEC60167(allparts),Graphicalsymbolsfordiagrams8IEC61809,Secondarycellsandbatteriescontainingalkalineorothernon-acidelectrolytes-Safetystandardforportablesealedalkalinesecondarycellsandbatteries)9IEC61960,Secondarycellsandbatteriescontainingalkalineornon-acidelectrolytes-Secondarylithiumcellsandbatteriesforportableapplications110IMO:1991,InternationalMaritimeDangerousGoodsCode(IMDG)11ISOIECGUIDE51:1990,Guidelinesfortheinclusionofsafetyaspectsinstandards12ISODIS8124-1,Safetyoftoys-Part1:Safetyaspectsofmechanicalandphysicalproperties13UL1642:1999,UnderwritersLaboratories,StandardforLithiumBatteries14UN(1995),UnitedNationsUNSTSGAC.10/11Rev.2(1995),RecommendationsonthetransportofDangerousGoods,ModelRegulationsandManualofTestsandCriteria1)待
