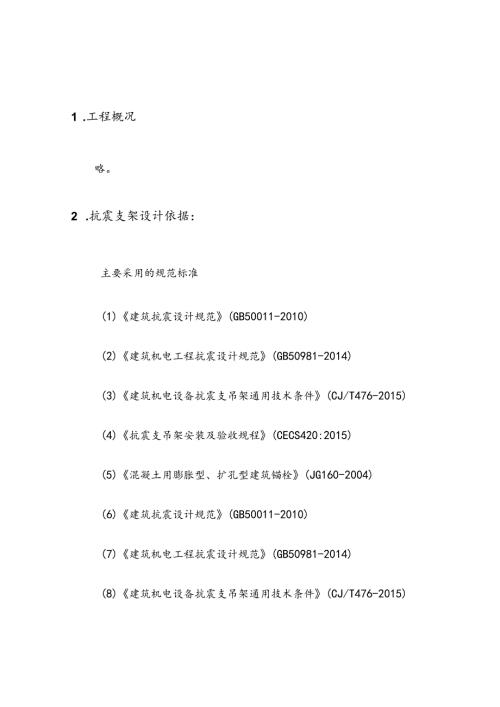

1 .工程概况略。2 .抗震支架设计依据：主要采用的规范标准(1)建筑抗震设计规范(GB50011-2010)(2)建筑机电工程抗震设计规范(GB50981-2014)(3)建筑机电设备抗震支吊架通用技术条件(CJ/T476-2015)(4)抗震支吊架安装及验收规程(CECS420:2015)(5)混凝土用膨胀型、扩孔型建筑锚栓(JG160-2004)(6)建筑抗震设计规范(GB50011-2010)(7)建筑机电工程抗震设计规范(GB50981-2014)(8)建筑机电设备抗震支吊架通用技术条件(CJ/T476-2015)3 .设计范围:(1)重力大于1.8kN的设备;(2) DN65以上的生活给水、消防管道等系统；(3)矩形截面面积大于等于0.38m2和圆形直径大于等于0.7m的风管系统；(4)内径大于等于60mm的电气配管及重力大于等于150Nm的电缆梯架、电缆槽盒、母线槽；(5)防排烟风道、事故通风风道及相关设备；(6)吊杆长度小于300mm的悬吊管道可不进行抗震设计。此设计范围内，(5)是必须执行的，规范内的强条。4 .抗震支架设计要求4.1 基本要求(1)每段水平直管道应在两端设置侧向抗震支吊架(2)当两个侧向抗震支吊架间距超过最大设计间距时，应在中间增设侧向抗震支吊架。例如：刚性连接金属管道长为24m,侧向抗震支吊架最大间距12m,首先于两端加设侧向支撑，再依次按12m设置侧向支撑。(3)每段水平直管道应至少设置一个纵向抗震支吊架，当两个纵向抗震支吊架距离超过最大设计间距时，应按建筑机电工程抗震设计规范第8.2.3条要求间距依次增设纵向抗震支吊架。例如：刚性连接金属管道长为36m,按最大24m的间距依次设置纵向支撑,直至所有支撑间距均满足要求。(4)刚性连接的水平管道，两个相邻的加固点间允许纵向偏移，水管不得超过最大侧向支吊架间距的1/16,风管不得超过其宽度的两倍。(5)水平管线在转弯处O.6m范围内设置侧向抗震支吊架。若斜撑直接作用于管线，其可作为另一侧管线的纵向抗震支吊架o例如：纵向抗震支吊架最大间距24m,侧向抗震支吊架最大间距12m,则双向抗震支吊架距下一纵向抗震支吊架间距为：(24+12)/2+0.6=18.6m(6)门型抗震支撑应至少有一个侧向抗震支撑或两个纵向抗震支撑。4.2 设计步骤步骤一：确定抗震支吊架的位置和取向。步骤二：确定设计荷载要求。步骤三：选择正确的抗震支吊架形状、尺寸以及最大长度。基于抗震支吊架与结构的连接布置、架杆与垂直方向的夹角、以及计算出的设计荷载，选择抗震支吊架的类型、尺寸以及最大长度。步骤四：根据步骤二的设计载荷和架杆与垂直方向的夹角，选择适当的紧固件类型和规格将抗震支吊架固定在建筑物结构上。4.3 水平地震作用计算（以下条文均摘自建筑抗震设计规范GB50011-2010）表3.3.2抗震设防烈度和设计基本地震加速度值的对应关系抗震设防烈度6789设计基本地震加速度值0.05g0.10(0.15)g0.20(0.30)g0.40g注：g为重力加速度。表3.3.5水平地震影响系数最大值地震影响6度7度8度9度多遇地震0.040.08(0.12)0.16(0.24)0.32罕遇地震0.280.50(0.72)0.90(1.20)1.40注：括号中数值分别用于设计基本地震加速度为O.15g和0.3Og的地区。表3.4.1建筑机电设备构件的类别系数和功能系数构件、部件所属系统类别系数功能系数甲类建筑乙类建筑丙类建筑消防系统、燃气及其他系统；应急电源的主控系统、发电机，冷冻机等1.02.01.41.4电梯的支承结构、导轨、支架、轿箱导向构件等1.01.41.01.0悬挂式或摇摆式灯具，给排水管道，通风空调管道及电缆桥架0.91.41.00.6其他灯具0.61.41.00.6柜式设备支座0.61.41.00.6水箱、冷却塔支座1.21.41.01.0锅炉、压力容器支座1.01.41.01.0公用天线支座1.21.41.01.03.4.5当采用等效侧力法时，水平地震作用标准值宜按下式计算：F=YVl2maG(3.4.5)式中，F一沿最不利方向施加于机电工程设施重心处的水平地震作用标准值;Y非结构构件功能系数，按本规范第3.4.1条执行;一非结构构件类别系数，按本规范第3.4.1条执行；1-状态系数；对支承点低于质心的任何设备和柔性体系宜取2.0,其余情况可取1.0;七一位置系数，建筑的顶点宜取2.0,底部宜取1.0,沿高度线性分布；对结构要求采用时程分析法补充计算的建筑，按其计算结果调整；%11第一地震影响系数最大值；可按本规范第3.3.5条中多遇地震的规定采用；G非结构构件的重力，应包括运行时有关的人员、容器和管道中的介质及储物柜中物品的重力。8.2.3水平管线侧向及纵向抗震支吊架间距应按下式计算：I=-OCEkk(8.3.6)式中：1一水平管线侧向及纵向抗震支吊架间距(m);/0抗震支吊架的最大间距(m),可按表8.2.3的规定确定；0除一平地震力综合系数,该系数小于1.O时按1.O取值；左一震斜撑角度调整系数。当斜撑垂直长度与水平长度比为1.00时，调整系数取1.00;当斜撑垂直长度于水平长度比小于或等于1.50时，调整系数取1.67,当斜撑垂直长度与水平长度比小于或等于2.00时，调整系数取2.33。表8.2.3抗震支吊架的最大间距管道类别抗震支吊架最大间距(m)侧向纵向给水、热水及消防管道新建工程刚性连接金属管道12.024.0新建工程柔性连接金属管道；非金属管道及复合管道6.012.0燃气、热力管道新建燃油、燃气、医用气体、真空管、压缩空气管、蒸汽管、高温热水管及6.012.0其他有害气体管道通风及排烟管道新建工程普通刚性材质风管9.018.0新建工程普通非金属材质风管4.59.0电线套管及电缆梯架、电缆托盘和电缆槽盒新建工程刚性材质电线套盒、电缆梯架、电缆托盘和电缆槽盒12.024.0新建工程非金属材质电线套管、电缆梯架、电缆托盘和电缆槽盒6.012.0注：改建工程最大抗震加固间距为上表数值的一半。水平地震力综合系数可按下式计算：Ek=Ylmax(8.2.4)当打除计算值小于05时，按0.5取值。水平管道应在离转弯处0.6m范围内设置侧向抗震支吊架。当斜撑直接作用于管道时，可作为另一侧管的纵向抗震支吊架，且距下一纵向抗震支吊架间距应按下式计算：L=2+0.6(8.3.6)式中：L一距下一纵向抗震支吊架间距（m）;L1一纵向抗震支吊架间距（m）;L2一侧向抗震支吊架间距（m）o4.4典型抗震支架节点图（图一）暖通风管侧向抗震支架（图二）暖通风管侧向+纵向抗震支架（图三）强电侧向抗震支架（图四）强电侧向+纵向抗震支架（图五）暖通水单管侧向抗震支架（图六）暖通水单管侧向+纵向抗震支架（图七）暖通水管综合侧向抗震支架（图八）暖通水管综合侧向+纵向抗震支架5 .睿中抗震产品特性:(D抗震支吊架系统依据建筑机电工程抗震设计规范(GB50981-2014)进行抗震设计并采用成品支架系统；(1) 抗震支吊架系统使用的C型槽钢，采用优质碳素钢，其钢材屈服强度大于250MPa,抗拉强度大于330MPa；(3) C型槽钢采用冷弯工艺，侧面具有轴向加劲肋，以加强截面刚度，确保了运输、切割及安装时槽钢截面无变形；(4) C型槽钢卷边内缘带有深度不小于0.9mm的连续齿牙，同时与之配合的连接扣件也带有相同深度的齿坑，保证了部件之间依靠精确的机械咬合实现安全的抗剪、抗滑移性能，为整个系统提供可靠连接；(5) 与C型槽钢配合的连接扣件为一体式连接扣件，确保了抗震支架系统的安装连接可靠性;(6)抗震支吊系统使用的C型槽钢的表面经过镀锌处理，镀锌层厚度大于15m;(7)抗震连接构件与混凝土结构体连接的锚栓使用具有机械锁键效应的后扩底锚栓。6 .睿中抗震组件检测报告：2015000586E-.,.中心编号（胭）：WT20I6B03C0I733检验类别forBuildingMaterialsilll»iWT2016B03C01733ScannedbyCamScanner中国认可.国际互认TESTINGCNASLO690Entrustedby；样品名称:睿中抗震组件SampIeName国家建筑翩9NationalResearchCenterofTsti11TESTREPORT委托检验Lja、第1页共5页65728538100024CamScanner检验单位地址：北京市朝阳区管庄中国建材院南楼(TestReport)中心编号：WT2016B03C01733三国家建筑材料测试中心e产ChCenterofTestingTechniquesforBuildingMateriak)2015000586E检验报告样品名称:,'i1,'睿中抗震组件检验类别委托检验/委托单位上海睿中实业股份公司-'.商标''：*1'/F</生产单位lJ.1'J;上海睿中实业股份公司/样品状态样品完好/来样日期.mm-2016年07月29日-样品数量6套-生产日期/批号,型号规格RZ-AS-BjRZ-AS-NUT,RZ-41,RZ-MM5RZ-MI,RZ-30检验依据,',1,JAP与淳,<h.：,.',-1CJ/T476-2015"建赢电长44亢漆受吊架通用技术条件检验项目1、外观及尺寸公差3、防腐性能试验；2、部件荷载性能4、组件荷载性能检验结论,，yYa丫）、'一*经检脸送检样品所检项目中第12项检验结果符合CJrr476-2015的技术要求；第37项依据CJ/T476-2015进行检验，检验结果见第25页。*二一二签发日GM痴俞日附注此处空“x国家建筑材料测试中心(NationalResearchCenterofTestingTechniquesforBuildingMaterials),，1,第2页共5页邮编：100O24'ScannedbyCamSCarIneN检验报告(TestReport)中心编号：WT2016B03C01733序号检验项目标准要求检验结果单项结论.1,口z>w-*<LY1,'.1,<mm,.V1外观及尺寸公差.产',*>,<二0：G外观支吊架各部件应表面工整、光洁，无加工缺陷、碰伤、毛刺等。支吊架各部件表面工整、光洁,无加工缺,陷、碰伤、毛刺等。京Z空;尺寸公差(精密)二抗震连接部件长度：±0.2mm+0.1mm：'/<'0,-/、/，y，/”符,支撑连接部件长度：±0.3mm/-0.2mm符宽度：±0.15mm+0.04mm符合L厚度：±0.15mm+0.12mm符合.一管道至柒部住ZJ到®半径：.±211im.+Imm,符合,1Z-.H'y2'、尸，八J''"%八J7/'、/3/J'，/',/部件荷载性能I'X'、*、：,、jd八於°°、''J"：'小、''r'1I:''部件在额定荷载作用下，保持Imin,部件应无断裂或永久变形等损坏现象。.WJAwR/、；'、；抗震连接部件在额定荷载(225kN)作用下，保持Imin,部件无断裂或永久变形等损坏现象.,'.z，丫沁"二叉1:符合Rm:_侧向管道连接部件在额定荷载(225kN)作用下，保持Imin,部件无断裂或永久变形等损坏现象。符纵向管道连接部件在额定荷载(2,25kN)作用下，保持Imin,部件无断裂或永久变形等损坏现象.符合备注：国家建筑材料测试中心(NationalResearchCenterofTestingTechniquesforBuildingMaterials)检验报告(TestRcport)中心编号：WT2016B03C01733第3页共5页/，序号组件荷载性能检验项目检验结果防腐性能试脸试样未见红锈。部件荷载性能试样照片:3、整套支架通过M12的T型螺栓安装在RZ-30槽道上进行整体试验。第4项检验地点：北京市通州区宋庄开发区。检验单位地址：北京市朝阳区管庄中国建材院南楼电话：65728538:100024组件经过15次相同力值振幅的循环加载后,继续受到力值振幅递增的循环荷载（见图3）,循环55次后，单套支架组件的试验载荷值：2.24kN验载荷：8.94kNo2、单套支架组件的试验载荷值：55次的试脸栽荷除以4后得出。I/z/'/-；'/.，采用方法A,时间为48h.（6个循环）后；图1抗震连接部件图2管道连接部件备注组件荷载性能：频率。.lHz,初始力：225kN,循环加载55次，第55次的试.'、ScannedbyCamScanner_、'.,J'国家建筑材料测试中心(NationalResearchCenterofTestingTechniquesforBuildingMaterials)检验报告(TestReport)中心编号：WT2016B03C01733第4页共5页JJ.-fi/皿kN加劝kN9加QjkN17S±22529二33543±57116±2.3330士37744=59117±14131*39145士63318±2.5032±4044655619生25833±41947±67920上26734±4334870221*2.7735工4.4949±7.2722±28636x4.6450=75323±1973748151±7.7324±30738=49752±8062S±3.1839±S15z53±33526J29404.3；MU827士34O-J41一MS/55494342-r5.2一广;图4组件荷我性能加载照片备注：组件荷栽性能：（委托方提供）管道外径IlOmm,内径100mm;采用4套支吊架，每2卷为1组，两组间距为1500mm.'检验单位地址：北京市朝阳区管住中国丽赢搂一电话：65728538邮编.100024中国m检tt三三1ScannedbyCamScanner二etc一一一国家建筑材料测试中心(NationalResearchCenterofTestingTechniquesforBuildingMaterials)特吟相生检验报口CreStReport)中心编号：也现M01733第7?图6样品照片备注：支吊架平面图由委托方提供.检验单位地址：北京市朝阳区管庄中国建材院南楼电话：65728538邮编：100024ScannedbVCamScannerctc三三三三三6、本报告采用防伪纸张，复印后应带有网格底纹,数据页背面的编号为随机编号，与报告内容无关。本中心联系方式：地址(AddreSS):北京市朝阳区管庄东里T号NoJGiianzhuaiigDongliiChaoyangDistrict,Beiiing100024iP.R.Chia.邮编(PostCode):100024电话(Tel):(86-10)657传真(FaX):(86-10)657YWW：/，yV.ScannedbyCamScanner一_JLj''',''''：.一说明NoticeT*,.*'»4,i,*4,1.i*1->,t.tl,4，!，入，l,*",?,r:i.v.1,-,.,-l,*,.',',"V<lv''.,'',C",',',1j,J：；.1、本报告无中心“检验专用章”和骑缝章无效。Thistestreportisinvalidwithouttheseal.2、本报告无“编制、审核、批准”签字无效。d'Thistestreportisinvalidwithoutthesignaturesoftherelatedpersons.3、本报告涂改、部分复印无效。Thistestreportisinvalidiferased,alteredorcopiedpartially.4、对本报告若有异议，应于收到报告之日起十五日内向本中心提出，逾期恕不受理。Anydoubtshouldinformuswithin15daysafterreceivingthetestreport.5、委托检验样品和委托信息由委托人提供，中心不对其真实性负责，委托检验结果仅对来样负责。Thecommissionedtestingsamplesandcommissioninformationareprovidedbytheapplicant.Theresultsshoyvinthetestreportreferonlytothesample(三)testedunlessotherwisestated.Identifyingauthenticityofthesuppliedsamplesandinformationis,outofourresponsibility.L(Thistestreportisprintedonanti-counterfeitingpaper.Itscopyshouldhavegridshading.Thenumbersonthebackofthedatasheetarerandomnumbersnotrelatedwiththereport.报告真伪查询:Tel:(86-10)51167679Fax：(86-10)65764684_,网址(Web)：http：/电子部箱(E-mail):baogao
