成品烟道安装专项技术方案设计.doc

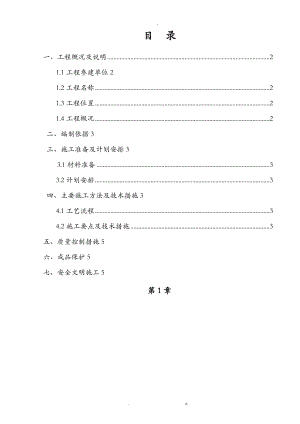

-目 录一、工程概况及说明21.1工程参建单位21.2工程名称21.3工程位置21.4工程概况2 二、编制依据3 三、施工准备及计划安排33.1材料准备33.2计划安排3 四、主要施工方法及技术措施34.1工艺流程34.2施工要点及技术措施3五、质量控制措施5六、成品保护5七、安全文明施工5第1章. z.-成品烟道安装施工专项方案一、工程概况及说明1.1工程参建单位：建设单位： 设计单位：监理单位：施工单位：*勘察单位：*质检单位：*1.2工程名称：*恒大城大二期首期（第二标段 )主体及配套建设工程1.3工程位置：*市恒大城大二期2#地块位于*市汇川大道中段，汇川区境内董公寺镇建国村内，东侧约0.25KM为汇川大道，南侧约1.1KM为*恒大一期地块，西侧紧靠高坪河，河对岸为*北站，交通方便。1.4工程概况：本工程总建筑面积约10.6万平方米，其中占地面积3.6万平方米，地下室建筑面积约2.4万平方米，地上建筑面积约8.2万平方米，住宅楼56-90#楼分布在其中。本工程为框架、剪力墙结构，地下1层。地上6-11层。商铺165-167#楼为框剪结构1-2层，面积为14374.25m2。地基基础设计等级为乙级；安全等级为二级；场地类别为类，抗震等级为四级，结构设计使用年限为50年。 其中56-57#、62-63#、67-68#、72-73#楼为多层（5+1）住宅楼，层高3.3m，设计蓝图中四层与五层处烟道改道，从五层梁底穿过。烟道型号A-CA,截面外尺寸300*250mm，建筑物高度为 21.9m。58-59#、60-61#、69-71#、74-75#、76-78#、79-80#、81-83#、84-85#楼为多层7层住宅楼，层高3.3m，烟道型号A-CA,截面外尺寸300*250mm，建筑物高度为25.35m。86-87#、88#、89-90#楼为小高层11层住宅楼，首层层高3.6m，二层至十一层为标准层，层高2.95m，烟道型号A-CF,截面外尺寸400*300mm，建筑物高度为 39.75m。二、编制依据2.1本工程的设计图纸2.2本工程的施工组织设计2.3住宅厨房烟道选用国标07J916-12.4施工合同及规范要求三、施工准备及计划安排3.1材料准备成品烟道由专业厂家*帆融环保教材*生产并运到现场安装，产品质量严格按照恒大总工室确认的样品要求执行并组织好材料。成品烟道进场时由项目部对烟道规格尺寸、观感质量进行检查，对不符合要求的进行退场。烟道安装在主体施工完成后抹灰施工前穿插完成。3.2计划安排成品烟道安装前，由项目部组织施工安装人员进行技术交底和安全教育，严格按要求施工。先从62-66#楼安装，依次安装67-71#楼、72-75#楼、76-80#楼、81-85#楼、86-90#楼、56-61#楼。四、主要施工方法及技术措施4.1工艺流程烟道尺寸位置校正首层砂浆找平安装烟道（成品烟道只有3m长，如3.3m、3.6m层高，市场上没有此高度烟道，采用成品烟道切割成0.3m、0.6m长，对接在3m长的成品烟道上，配制成3.3m、3.6m高用107胶水和耐碱玻纤网格布将接头包好再用100mm宽镀锌铁皮包好接头固定在墙体上每层楼板在烟道短边植2 C16钢筋支撑烟道减压支撑每层烟道中部安装固定卡自检烟道垂直度监理验收合格两次C20砼填实预留孔井口上返80mm高挡水坎满挂钢丝网抹灰养护4.2施工要点及技术措施4.2.1、安装前通线校正预留孔洞位置是否准确，洞口大小留设是否满足设计需要，若预留洞口有所偏移，将洞口剔打至满足烟道安装需要为止。4.2.2、首层安装时，先用1：2.5的水泥浆找平地面。4.2.3、烟道逐层由下而上安装。4.2.4、每层的进气口顶距天花板底100mm，烟道的进气口处设置成品止回阀。4.2.5、烟道口四周上反60mm厚、80mm高钢筋砼反坎 。每层楼板在烟道短边植2C16钢筋支撑分层烟道减压。分两次用C20砼填实预留孔。4.2.6、烟道一般在楼层处连接。成品烟道只有3m长，如3.3m、3.6m层高，市场上没有此高度烟道，采用成品烟道切割成0.3m、0.6m长，对接在3m长的成品烟道上，配制成3.3m、3.6m高用107胶水和耐碱玻纤网格布将接头包好再用100mm宽镀锌铁皮包好接头固定在墙体上，满挂钢丝网再抹灰。 4.2.7、烟道出屋面作法参照住宅排气道（-）07J916-1,A-10页1安装成品风帽。4.2.8、烟道安装完毕后，分两次用C20砼堵塞缝隙（烟道和墙体之间）并在烟道周边做30*30细石混凝土倒角。4.2.9、烟道与楼面相交处涂刷1.5厚双组份聚氨酯防水涂料涂膜200宽。4.3、56-57#、62-63#、67-68#、72-73#楼住宅楼，设计蓝图中四层与五层处烟道改道，从五层梁底穿过。烟道型号A-CA,截面外尺寸300*250mm水平方向烟道安装采用通丝螺杆双杆式吊架安装方式。支架采用镀锌通丝螺杆作吊杆，角钢作横担，吊杆采用10丝杆，横担采用等边角钢L30*30*3。型钢先刷红丹漆防腐，再进行制作安装；支架间距按2m设置，支架采用膨胀螺栓在楼板下固定。分别将梁下水平方向烟道与楼层竖向烟道切割成45°角，交接成90°角。原后用107胶水和耐碱玻纤网格布将接头包好再用100mm宽镀锌铁皮包好接头固定在墙体上，满挂钢丝网再抹灰。 固定支架大样图五、质量控制措施5.1、烟道预留洞口四周用C20细石混凝土做反坎必须结构板浇捣密实。5.2、烟道安装完成后，洞口四周应对称、分两次浇筑细石混凝土。5.3、烟道抹灰前必须满挂钢丝网，每边与墙搭接不小于150mm。5.4、烟道安装时必须固定牢固。5.5、烟道与楼面相交处做好防水措施。六、成品保护6.1、严禁安装时撞击烟道或者挂网时锤击烟道。6.2、安装好后尽快在烟道外侧做好保护措施，防止烟道被损坏。七、安全文明施工7.1、每个操作工人严格执行安全施工操作规程，新工人进入现场前要做好现场三级安全教育，必须戴安全帽。7.2、施工时做好洞口下方的安全措施，并防止安装时从洞口落物，并严禁穿高跟鞋、拖鞋上班。7.3、严格按要求做到“工完场清”。7.4、烟道应整齐堆放不易过高，并堆放在对施工面影响小、易运输的位置，并做好标识牌。. z.
