XX选煤厂低压配电柜技术标书（2024年）.docx

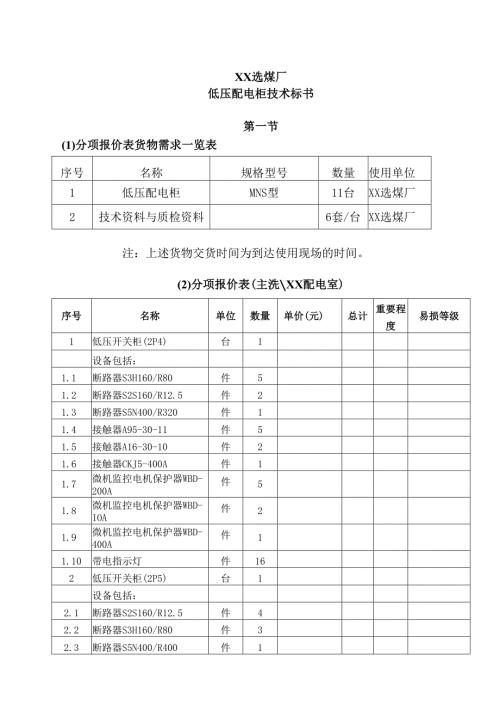

XX选煤厂低压配电柜技术标书第一节(1)分项报价表货物需求一览表序号名称规格型号数量使用单位1低压配电柜MNS型11台XX选煤厂2技术资料与质检资料6套/台XX选煤厂注：上述货物交货时间为到达使用现场的时间。(2)分项报价表(主洗XX配电室)序号名称单位数量单价(元)总计重要程度易损等级1低压开关柜(2P4)台1设备包括：1.1断路器S3H160/R80件51.2断路器S2S160/R12.5件21.3断路器S5N400/R320件11.4接触器A95-30-11件51.5接触器A16-30-10件21.6接触器CKJ5-400A件11.7微机监控电机保护器WBD-200A件51.8微机监控电机保护器WBD-IOA件21.9微机监控电机保护器WBD-400A件11.10带电指示灯件162低压开关柜(2P5)台1设备包括：2.1断路器S2S160/R12.5件42.2断路器S3H160/R80件32.3断路器S5N400/R400件12.4接触器A9-30-10件22.5接触器A20-30-10件22.6接触器A95-30-11件32.7微机监控电机保护器WBD-200A件32.8微机监控电机保护器WBD-IOA件22.9微机监控电机保护器WBD-50A件22.10微机监控电机保护器WBD-400A件12.11互感器BH-O.66400/5A件12.12带电指示灯件163低压开关柜(2P6)台1设备包括：3.1断路器S2S160/R12.5件33.2断路器S3H160/R80件23.3断路器S3H250/R250件23.4接触器A9-30-10件33.5接触器CKJ5-250A件23.6接触器A95-30-11件23.7微机监控电机保护器WBD-200A件23.8微机监控电机保护器WBD-IOA件33.9微机监控电机保护器WBD-400A件23.10带电指示灯件144低压开关柜(2P7)台14.1断路器S2S160/R12.5件14.2断路器S3H160/R80件14.3断路器S2S160/R32件24.4断路器S4N400/R400件24.5断路器S5N400/R400件14.6接触器A9-30-10件14.7接触器CKJ5-400A件14.8接触器A95-30-11件14.9微机监控电机保护器WBD-200A件44.10微机监控电机保护器WBD-400A件34.11互感器BH-O.66400/5A34.12带电指示灯件145低压开关柜(2P8)台1设备包括：5.1断路器S2S160/R12.5件35.2断路器S3H160/R80件15.3断路器S3S160/R80件15.4断路器S2S160/R20件25.5断路器S4N400/R400件25.6接触器A9-30-10件15.7接触器CKJ5-125件25.8接触器A20-30-10件25.9接触器A20-30-11件15.10接触器A30-30-1115.11微机监控电机保护器WBD-50A件45.12微机监控电机保护器WBD-IOA件15.13微机监控电机保护器WBD-100A件25.14微机监控电机保护器WBD-400A件15.15互感器BH-O.66400/5A件15.16带电指示灯件146低压开关柜(2P9)台1设备包括：6.1断路器S2S160/R40件26.2断路器S3H160/R80件36.3断路器S3N250/R250件26.4接触器CKJ5-80件26.5接触器CKJ5-125件36.6接触器CKJ5-250A件26.7微机监控电机保护器WBD-50A件16.8微机监控电机保护器WBD-100A件26.9微机监控电机保护器WBD-200A件26.10微机监控电机保护器WBD-400A件26.11带电指示灯件167低压开关柜(DlOl)台1设备包括：7.1断路器T2H160MA20A件37.2断路器T2H160MA32A件27.3断路器ElB-800800A件17.4接触器A75-30-11件57.5微机监控电机保护器WBD-50A件57.6互感器800/5A件17.7带电指示灯件128低压开关柜(D102)台1设备包括：8.1断路器T2H160MA20A件48.2断路器T2H160MA80A件38.3断路器T5H400PR221DS-I400A件18.4接触器A75-30-11件48.5接触器CKJ5-80件38.7微机监控电机保护器WBD-50A件48.8微机监控电机保护器WBD-100A件38.9微机监控电机保护器WBD-400A件18.9带电指示灯件169低压开关柜(D203)台19.1断路器T2H160MA32A件39.2断路器T5H400-PR22IDS-I件19.3断路器ElB-800800A件19.4接触器A75-30-11件39.5接触器CKJ5-40019.6微机监控电机保护器WBD-50A件39.7微机监控电机保护器WBD-400A件19.8互感器800/5A件19.9带电指示灯件1010低压开关柜(D202)台1设备包括：10.1断路器T1C16OTM40A件210.2断路器T1C16OTM50A件310.3断路器T1C16OTM32A件110.4断路器T1C16OTM63A件110.5断路器S263-C20件310.6接触器A40-30-10件510.7接触器CKJ5-400件110.8带电指示灯件2011低压开关柜(D201)台1设备包括：11.1断路器T2H160MA20A件111.2断路器T2H160MA32A件211.3断路器T2H160MA100A件211.4断路器ElB-800800A件111.5接触器A75-30-11件311.6接触器CKJ5-80件211.7微机监控电机保护器WBD-50A件311.8微机监控电机保护器WBD-100A件211.9互感器800/5A件111.10带电指示灯件12合计说明：1、重要程度分为A、B、C三级，A为极重要关键件；B为一般重要件；C为普通件。2、易损等级分为1,2,3三级，1级为易损件；2为周期损耗件(定期需更换的备件)；3为非常规损耗件。3、分项报价表中分项报价合计价格与投标报价设备总价格必须一致。第二节技术要求一、使用环境条件1、工作环境* 1.1安装地点:室内* 1.2海拔高度：2000M* 1.3环境温度:-5-40oCo* 1.4环境相对湿度40时不超过50%,在较低温度时，允许有较高的相对湿度，（如:20时为90%）* 1.5防护等级：IP30。* 1.6功能单元隔离形式：全隔离。2、用途用于XX选煤厂南部区主洗和XX配电室二、技术要求1、技术性能指标*低压配电柜尺寸（单位mm）宽X深X高：800X800X2200*变压器柜尺寸（单位mm）宽X深义高：1000X800X22002、技术要求1.1 开关柜数量及回路数*2.Ll本次采购主洗配电室6台负荷柜；产品XX配电柜5台（1台进线柜、1台联络柜、2台负荷柜、1台变压器柜）。*2.L2主洗配电柜回路说明：2P4、2P5、2P8负荷柜,每台由7组（8E）和1组（16E）单元抽屉组成；2P6、2P7、2P9负荷柜由5组（8E）和2组（16E）单元抽屉组成，柜内元器件配置依设计图纸为准。产品XX配电室采购5台配电柜，分别是：Dl（H和D201进线柜内有6个回路（分别是（32E）I组、（8E）5组，主要元器件有：框架断路器、互感器、电源变压器、电压互感器等原件；D202变压器柜内主要元件有：1台变压器80KVA0.66/0.38KV,10个动力回路；D203联络柜内有五个回路（分别是（32E）I组、（16E）1组、（8E）3组）电器元件主要有，框架断路器、互感器等原件；D102动力柜内有8个回路（分别是（16E）I组、（8E）7组）。上述具体型号见设计图纸和技术协议；1.2 开关柜颜色，浅灰色3 .执行标准3.1.符合IEC60439低压成套开关设备和控制设备标准。3.2.符合GB7251.1低压成套开关设备和控制设备标准。3.3.符合GB50303电气装置安装工程施工及验收规范标准。4 .技术数据4. 1电气数据* 4.L1负荷容量：220KW* 4.L2额定绝缘电压:至100OV* 4.1.3额定工作电压:至660丫* 4.1.4额定频率:50出* 4.L5额定冲击耐受电压:8kV* 4.L6辅助电路额定电压:AC380.220V/DC220V* 4.1.7过电压等级：III* 4.1.8污染等级：3* 4.1.9额定电流:5000A* 4.L10水平母线额定电流:5000A* 4.L11垂直母线额定电流：125OA* 4.L12接地系统:TN-S5. 2水平母线4.2.1额定短时耐受电流：100kA4.2.2额定峰值耐受电流：176kA4. 3垂直母线4.3.1额定短时耐受电流：80kA4.3.2额定峰值耐受电流：105kA5. 4机械数据4.4.1进出线形式：电缆/母线槽（桥）4.4.2母线由顶部引入，电缆进由底部引出* 4.4.3接线形式：柜后* 4.4.4防护等级：IP30* 4.4.5功能单元隔离形式：全隔离5、柜内主要元器件配置及实现功能* 5.1柜内元器件配置及实现功能按图纸设计为准；* 5.2配电柜内断路器S3H、S2S、S5N、S4H,ElB-800、T2H160MA>T5H400PR221DS-I>TlCI60TM等系列，接触器A9、A95、A75、AI6、A20、A30等系列，真空接触器CKJ5系列等，由于厂部现使用的断路器和接触器列都是ABB品牌，为了增强互换性，推荐以上生产厂家为ABB；* 5.3微机综合保护器WDB-2型，需带漏电实验功能；* 5.4所有生产厂家应能确保产品的质量，至少在两年内不出现任何大的故障。* 5.5配电柜内元件型号和数量，依设计院的设计图纸为准，详见相关图纸。6、结构及特性6.1.骨架*6.L1柜体骨架采用特殊的C型材（模数为251111）,采用三通连接，通过锁紧自攻螺钉和高强度螺栓紧固、组装而成。*6.1.2柜体采用2mm冷轧钢板或进口敷铝锌板制作。6.2.外壳 6.2.1柜前,普通门板 6.2.2柜后,柜后开门 6.2.3柜侧:用螺丝固定的侧板6.2.4柜顶盖饭（开遮风孔） 6.2.5柜底:底盖板（根据电缆大小配相应的出线环和法兰板） 6.2.6柜与柜之间，采用完整的隔板进行分隔 6.3抽屉柜（MCC）,抽屉柜是由抽屉、柜体骨架及相关组件构成，电气元件均固定安装在抽屉内，相同规格抽屉可以方便地互换。6.4水平母线6.4.1开关柜的水平母线布置在开关柜的水平母线隔室内。可置于柜顶。6.4.2由于配电柜生产厂家提供新配电柜尺寸与原配电室配电柜尺寸不同，要求供货厂家提供新旧配电柜之间的连接母排和相关连接件，具体型号和长度请现场核实。6.5.垂直母线6.5.1.垂直母线布置在垂直母线室内，用于功能单元与主母线之间的联接。垂直母线选用"L”形直角铜母线，置于特制的多功能板中，可为四相。6.5.2在抽屉单元抽出后其防护等级可达lP20o6. 6.保护导体6.6.1保护导体用以保证骨架的等电位连接，它由位于每台柜内的水平和垂直导体组成，水平导体同柜体骨架及其它水平导体相连，垂直导体用于电力电缆保护导体和接地线的连接。6.6.2保护导体的截面可根据实际电流大小的需要，选用相应规格的标准铜母线制作。6. 7.控制小母线*6.7.1控制小母线用以提供整个控制回路的电源，以及一些通讯设备或现场总线的工作电源。6.7.2控制小母线可装于专用的隔室内，根据需要可以在整个系统中进行敷设。6. 8.电缆室 6.8.1用于敷设电力电缆及控制电缆的专用通道，位于柜后的一个独立隔室中。 6.8.2电缆室室中有专用的一、二次接线端子及相应的电缆固定件。 6.8.3根据电缆的实际大小及柜体进出线方式，在底板上装设有电缆出线环和出线法兰板。 6.8.4电缆室大小根据用户需求，可按相应的模数扩展或压缩。7、功能单元7. L抽屉式功能单元* 7.1.1抽屉由包含若干机械机构的功能部件构成，这些机构保证了抽屉有连接/试验/分离/移出等位置，并可在不同位置分别用挂锁进行锁定。同时，也把显示、控制、入机接口元件和微机综合保护器等集成在前面板上。* 7.1.2通过操作手柄和大联锁，可以准确地将抽屉定位在连接/试验/分离/移出等位置。各个位置在前面板上均有相应的标识，简单、直观。* 7.L3当断路器合闸时，由机械联锁装置禁止抽屉移动，以保证操作的安全性。* 7.L4在操作过程中，有可能进行整定或检查抽屉内部的情况，因而需要打开抽屉面板，此时，可用相应的解锁工具将抽屉面板打开。* 7.1.5各抽屉单元完全独立，抽屉间完全隔离。* 7.L6断路器操作手柄选用ABB配套加长型旋转操作手柄RHEo7. 2.离柜的抽出式功能单元*7.2.1设备安装在一个抽架底座上，它只有工作/试验/断开/抽出四个位置，在各个位置均有相应的状态指示，并可锁定在此位置。7.2.2在改变位置时，在开关前面均有相应的位置变化指示。在各种位置时均可保持1P20的防护等级。7.2.3该方案大大简化了大功率设备的维护。可用作进线、联络及配电回路。7.3.相同规格的抽屉单元可灵活的互换。* 7.3.1出线侧同固定的出线转接件直接相连，二次线采专用的二次接插件连接。（二次插件8E/4单元最多为16芯，8E/2单元及以上为32芯）* 7.3.2各种规格的抽屉单元均有相应的进出导轨及滚轮,可以对其进出及定位进行导引。滚轮的使用，可有效地减小操作所需的力。* 7.3.3专用的导轨不仅便抽屉进出更加灵活，而且可有效地保证将抽屉导出柜体骨架外。* 7.3.4根据抽屉单元高度或回路电流的大小，对一单元及以上抽屉还可以加装推进机构。* 7.4,抽屉单元尤其适用于电动机控制回路。对于配电型回路，也可以根据各种功能及实际需要进行选用。8、母线的配置*8.1主洗配电室柜内母排:TMY-3*(2*(120*10洗配(8室8),额定载流量达到170OA以上,接地母排尺寸不小于60*10,连接尺寸由厂家现场核实。产品产品XX配电室柜内母排：TMY-4*(50*5),额定载流量达到170OA以上，接地母排尺寸不小于60*10.以上母线应有标明相别的颜色，A、B、C相分别黄、绿、红色，母线相间，相对地空气净距不小于1251111.* 8.2中标厂家需提供配电柜之间的连接母排和相关紧固件，型号和数量请与现场核实(包括新旧配电柜的连接母排和相关紧固件)9、控制回路接线* 9.1.FLEXI/O模块单独供货，不需要在柜内进行安装；* 9.2.控制信号和保护回路的连接用铜线，最小截面不小于L5平方毫米，电流互感器二次侧引到端子的连线用铜线，最小截面不小于2.5平方毫米。所有导线均应牢固地加紧，设备端子均有标识牌，对外引接电缆的端子均通过端子排，静态装置和强电二次回路的导线应尽量分开在不同导线槽内引接，每排留有25%的备用端子。每个端子只接一根导线，内部连线可以接两根导线。导线均选用交联聚乙烯绝缘，电压不小于50OV的铜绞线；* 9.3.柜内易发热的元件，如电阻等应有隔热措施；* 9.4.柜内所有二次接线，请与XX设计院联系，以设计图纸为准。10、供方应提供开关柜以下相关资料* 10.L产品合格证。* 10.2.制造检验记录。* 10.3.材料合格证。* 10.4.电气试验报告和出厂试验报告。* 10.5.供方应提供开关柜设备使用说明书。* 10.6.供方应提供开关柜内配套设备的主要技术参数。* 10.7.各开关柜的内部安装接线图11、售后服务：* 在安装和调试过程中厂家应派人到现场指导安装，接到电话后24小时到达现场。*12、保质期，从运行之日起一年。*13、到货时间要求，要求在2012年3月28日前发货到矿区。14、特殊技术要求* 3.1必须对标书的技术条款分项逐条解释并满足工作环境要求。* 3.2未说明事项必须符合国家相关标准。* 3.3上表分项报价合计价格与投标报价设备总价格必须一致。
