110KV变电站新增10KV开关柜技术规格（2024年）.docx

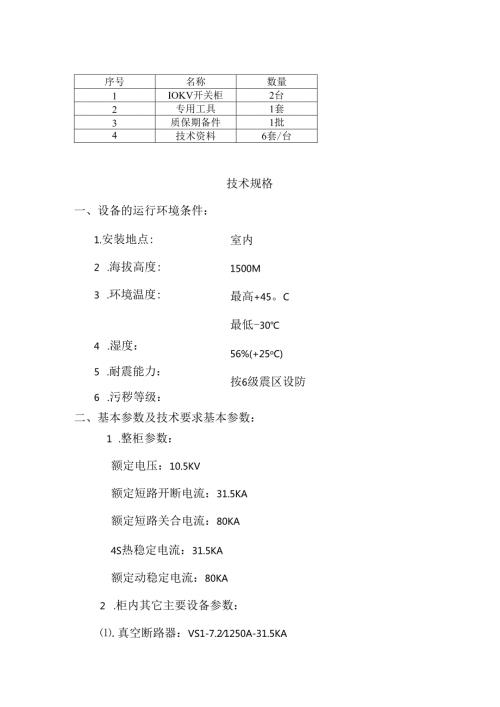

序号名称数量1IOKV开关柜2台2专用工具1套3质保期备件1批4技术资料6套/台技术规格一、设备的运行环境条件：室内1500M最高+45。C最低-3056%(+25oC)按6级震区设防IV级1.安装地点:2 .海拔高度:3 .环境温度:4 .湿度：5 .耐震能力：6 .污秽等级：二、基本参数及技术要求基本参数：1 .整柜参数：额定电压：10.5KV额定短路开断电流：31.5KA额定短路关合电流：80KA4S热稳定电流：31.5KA额定动稳定电流：80KA2 .柜内其它主要设备参数：.真空断路器：VS1-7.21250A-31.5KA额定电流：1250A额定短路开断电流：31.5KA短路关合电流：80KA额定操作顺序：分-0.3S-合分-18OS-合分分、合闸时间：50mS100Ms机械寿命：10000次额定短路电流开断次数：三50次(2) .断路器操作机构的主要参数：机构形式：弹簧操作机构操作电源电压：DC220V合闸：80%110%操作电源电压变动范围内可靠动作。分闸：65%120%操作电源电压变动范围内可靠动作。在30%额定电压下不分闸。辅助开关：常闭、常开接点各4个(3)配有避雷器TBJ-10-J。高压开关柜技术条件1 .数量2台2 .开关柜尺寸1100*1200*2650。3 .型号：XGN2-12（三）上隔离开关GN30-10(D)/1250；断路器VS1-7.2/1250A-25KA；下隔离开关GN30-10/1250；4 .电流互感器：LZZBJ-10A2变比100O/5二个；0.5/10PlO(A、C二相2*2个)；5 .设备颜色：与原开关柜颜色相同。新购的2台开关柜面板开孔尺寸由微机继电保护公司提供尺寸，开关柜厂家安装保护单元并接入原系统。型号：S40+MES114+CCA630,与原站内馈出柜保持一致6 .配2块三相数字式电流表；配2块浩宁达多功能电子数字式电度表，0.5级，型号与原站内馈出柜保持一致。7 .带电显示器选用DXN_1OQ8 .配置零序电流互感器，LXK-l00,见图纸。.9 .封闭式母线桥需现场测量，16+7n10、现场勘查母线连接方式，确保与原有设备准确连接。11、开关柜结构（与原站内馈出柜保持一致）11.1. 开关柜的防护等级为：外壳IP4X,断路器室门打开时为IP2X11.2. 柜体采用2mm敷铝锌钢板11.3. 开关柜应有可靠的机械或电气防误操作的功能，即具有“五防”功能11.4. 开关柜断路器辅助接点应与主触头同步，闭合应可靠牢固，断开应有足够的距离.11.5.开关柜供方应考虑提供便于起吊的吊环11.6.开关柜内应设照明，照明灯的开关在柜门外，灯泡电压为220V,一相二线。11.7开关柜手车辅助接点应与触头同步，闭合应可靠牢固，断开应有足够距离。11.8开关柜两侧布置，侧面加两块封闭屏面。11.9直侧钢化玻璃窗5111112、断路器及操作机构（与原站内馈出柜保持一致）：12.1 电气操作的断路器均应有就地跳、合闸的操作设施，当断路器在就地试验和断开位置时断路器的远方操作回路被闭锁12.2 断路器的操作机构在任何状态下都可以电器和机械跳闸12.3 所有操作机构和辅助开关的接线除有特殊要求外，均采用相同接线13、母线（与原站内馈出柜保持一致）13.1 所有螺栓固定的母线导体接头均采用镀锡压花。在长期使用时间，从标准环境温度到额定满负荷温度，固定螺栓的初始压力值不应降低。每个连接点不应小于两个螺栓。柜间连接母线全部封闭式，双层LMY-3（100*10）,开关柜顶标有名称牌。全部母线用热缩绝缘套管覆盖。柜内母线由开关柜厂家配套供应。13.2 母线应有标明相别的颜色。A、B、C相分别黄、绿、红色，母线相间，相对地空气净距不小于125mm.13.3o控制、合闸小母线为6黄铜棒14、接地母线选用铜母线（与原站内馈出柜保持一致）14.1 接地母线应能承受断路器的瞬时及短时额定电流而不超过额定温升。14.2 接地母线和开关柜构架及接地端子用螺栓连接或焊接固定，接地母线最少用两根接地线与接地网连接。15、电流互感器：15.1 电流互感器二次线圈按设计要求在端子排进行连接，除有特殊要求外二次侧接地均在本柜的端子排接地，接地导线分别接到开关柜的接地母线上，电流互感器端子用试验型端子。15.2 电流互感器的布置便于维护、调试和检修16、控制回路接线控制信号和保护回路的连接用铜线，最小截面不小于1.5平方毫米，电流互感器二次侧引到端子的连线用铜线，最小截面不小于2.5平方毫米。所有导线均应牢固地加紧，设备端子均有标子牌，对外引接电缆的缎子均通过端子排，静态装置和强电二次回路的导线应尽量分开在不同导线槽内引接，每排留有25%的备用端子。每个端子只接一根导线，内部连线可以接两根导线。导线均选用交联聚乙烯绝缘，电压不小于500V的铜绞线。柜内易发热的元件，如电阻等应有隔热措施。17、电缆室：电缆室应位于柜体后下部，电缆室电缆接入高度N700mm,在电缆室内设有电缆连接导体可以同时并接1-3根电缆，在电缆室底部应配制开缝可卸的不锈钢板，以确保现场施工方便。18、供方应提供下列设备质量证明书：18.1、 产品合格证18.2、 制造检验记录18.3、 材料合格证18.4、 电气试验报告(型式试验和出厂试验报告)19、试验要求：(1)、结构检查及外观检查：产品其全部零件应符合正式产品图纸和技术要求，零部件装配正确、完整、无生锈、无腐蚀和涂漆层剥落现象，带电体相间及对地距离应符合制造标准规定值。(2)、机械试验及操作特性试验按GB1984有关规定进行，并满足要求。(3)、绝缘试验按GB311有关规定进行。(4)、断路器主回路电阻试验按GB762进行，并符合产品技术条件规定。(5)、其余各项试验均按GB3906和GB1984有关规定进行，并应符合要求。所有开关均按甲方提供的二次接线图配置二次控制设备，开关柜内应包括与外面连接的端子排，柜内的二次接线应按二次接线图接完整。须在开关柜上安装的综自保装置由开关柜厂家负责开孔并由综自保厂家安装在开关柜上。20、技术文件及技术图纸：6套1、供方应提供IoKV开关柜设备使用说明书。2、供方应提供IOKV开关柜内配套设备的主要技术参数。3、各开关柜的内部安装接线图4、开关柜基础平面及剖面图5、断路器所配操作机构二次接线图三、现场服务：在安装和调试过程中，厂家应派人到现场指导安装和配合施工四、保质期从运行之日起一年。五、协议与图纸不相符部分以较高标准为准，解释权归甲方
