综合管廊工程信息模型设计交付标准.docx

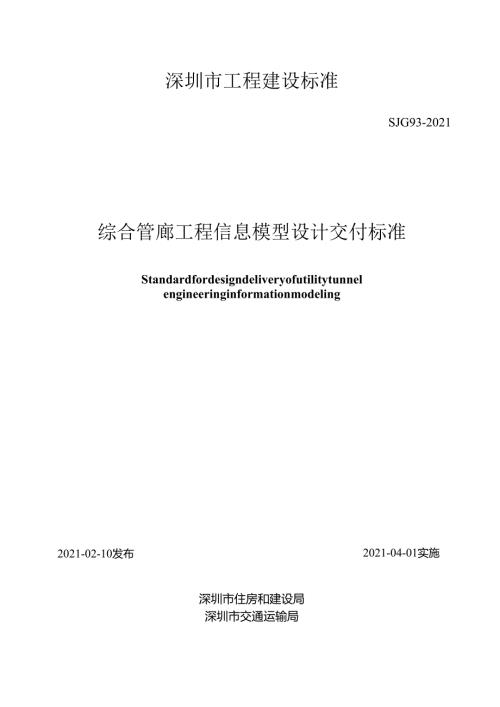

深圳市工程建设标准SJG93-2021综合管廊工程信息模型设计交付标准Standardfordesigndeliveryofutilitytunnelengineeringinformationmodeling2021-02-10发布2021-04-01实施深圳市住房和建设局深圳市交通运输局深圳市工程建设标准综合管廊工程信息模型设计交付标准StandardfordesigndeliveryofutilitytunnelengineeringinformationmodelingSJG93-20212021深圳刖百根据深圳市交通运输局关于印发交通建设工程领域推广BIM技术实施工作方案的通知（深交2018358号）的要求，标准编制组经过充分调查研究，认真总结交通建设领域BlM技术应用的实践经验，参考国内外先进标准，并在广泛征求意见的基础上，编制了本标准。本标准的主要内容包括：1.总则；2.术语；3.基本规定；4.协同管理；5.模型要求；6.交付和审核。本标准由深圳市住房和建设局与深圳市交通运输局联合发布，由深圳市交通运输局提出并业务归口。深圳高速工程顾问有限公司负责具体技术内容的解释。请各单位在执行过程中，将发现的问题和意见及时函告深圳高速工程顾问有限公司（公司地址：深圳市福田区梅坳一路深燃大厦B座7楼，邮编：518000）,以便修订时研用。本标准主编单位：深圳高速工程顾问有限公司上海市政工程设计研究总院（集团）有限公司本标准参编单位：中交第一公路勘察设计研究院有限公司深圳市市政设计研究院有限公司上海市隧道工程轨道交通设计研究院深圳市勘察研究院有限公司本标准主要起草人员：朱建斌朱伟南陈沸镇卓鹏飞王学坤钟永胜赖嘉华季慕州周雷徐晓宇刘彦书李立王建汪永田吴宝荣郑文宁黄飞吴军伟刘杰门程晨李星周琳刘晓凤贾海鹏张恒王吾愚胡睿邦建勇李根强本标准主要审查人员：张建平季锦章王欣南朱宝峰刘建郑爱元陈贵立本标准业务归口单位主要指导人员:于宝明贾丽巍何政军吴东强孔祥岁1总则12术语23 基本规定34 协同管理45 模型要求55.1 一般规定55.2 模型精细度要求55.3 命名规则65.4 版本管理86 交付和审核106.1 一般规定106.2 交付物要求106.3 审核要求11附录A模型元素交付要求12附录B工程总体信息交付要求19附录C总体设计信息交付要求22附录D管廊建筑、结构专业信息交付要求25附录E开挖支护信息交付要求37附录F给水、再生水管道信息交付要求41附录G排水管渠信息交付要求50附录H天然气管道信息交付要求57附录J电力电缆系统信息交付要求59附录K通信线缆系统信息交付要求63附录L管廊排水系统信息交付要求66附录M消防系统信息交付要求68附录N通风系统信息交付要求71附录P廊内供配电、照明系统信息交付要求74附录Q监控与报警系统信息交付要求77附录R标识系统信息交付要求84本标准用词说明87引用标准名录88附：条文说明89Contents1 GeneralProvisions12 Terms23 BasicRequirements34 CollaborationManagements45 ModelRequirements55.1 GeneralRequirements55.2 LevelofModelDevelopmentRequirements55.3 NamingRules65.4 VersionManagements86 DeliveryandApproval106.1 GeneralRequirements106.2 DeliveryRequirements106.3 ApprovalRequirements11Appendix A BIMElementDeliveryRequirements12Appendix B OverallEngineeringInformationDeliveryRequirements19Appendix C OverallDesignInformationDeliveryRequirements22Appendix D UtilityTunnelArchitectureandMajorStructureInformationDeliveryRequirements25Appendix E ExcavationandSupportInformationDeliveryRequirements37Appendix F WaterSupplyandRegenerationPipelineInformationDeliveryRequirements41Appendix G DrainageChannelInformationDeliveryRequirements50Appendix H NaturalGasPipelineInformationDeliveryRequirements57Appendix J PowerCableSystemInformationDeliveryRequirements59Appendix K CommunicationCableSystemInformationDeliveryRequirements63Appendix L UtilityTunnelDrainageSystemInformationDeliveryRequirements66Appendix M FireFightingSystemInformationDeliveryRequirements68Appendix N VentilationSystemInformationDeliveryRequirements71AppendixPUtilityTunnelPowerSupplyandLightingSystemInformationDeliveryRequirements74Appendix Q MonitoringandAlarmingSystemInformationDeliveryRequirements77AppendixRIdentificationSystemInformationDeliveryRequirements84ExplanationofWordinginThisStandard87ListofQuotedStandard88Addition：ExplanationofProvisions891总则.o.为规范深圳市综合管廊工程信息模型设计阶段的交付行为，提高综合管廊工程信息模型的应用水平，制定本标准。1.0.2本标准适用于深圳市新建、改建、扩建的综合管廊工程在可行性研究、初步设计、施工图设计阶段的模型成果交付。1.0.3综合管廊工程信息模型的设计交付，除应符合本标准的规定外，尚应符合国家、行业、广东省及深圳市现行有关标准的规定。2术语2.0.1综合管廊工程信息模型utilitytunnelengineeringinformationmodeling,BIMforutilitytunnelengineering在综合管廊工程全生命期内，对其物理和功能特性进行数字化表达，并依此规划、设计、施工、运维的过程和结果的总称。简称模型。2.0.2工程对象engineeringobject构成综合管廊工程的建（构）筑物、功能系统（子系统）、构件、设备、零件等物理实体及其集合。2.0.3模型元素BIMelement综合管廊工程信息模型的基本组成单元。2.0.4模型精名田度levelofmodeldevelopment（L）模型元素组织及几何信息、非几何信息的详细程度。3基本规定3.0.1综合管廊工程信息模型的创建、交付应满足可行性研究、初步设计、施工图设计各阶段的设计深度要求。3.0.2综合管廊工程信息模型由模型元素组成，交付过程应以模型元素作为基本对象。3.0.3模型创建前，设计单位应结合合同要求和模型应用需求，编制综合管廊工程信息模型执行计划。3.0.4模型创建时应根据工程的实际情况和设计需要进行模型拆分，并考虑模型的续用性和扩展性。3.0.5综合管廊工程信息模型应能够通过模型元素命名、分类编码和颜色快速识别模型元素所表达的工程对象。4协同管理4.0.1建设单位宜建立协同管理制度，明确人员结构和职责分工，确定工作范围和权限，并建立基于模型的沟通协调规则。4.0.2模型创建过程中，同一工程各设计阶段在专业间、专业内应协同沟通，并应符合下列规定：1应统一采用2000国家大地坐标系和1985国家高程基准；2各专业模型创建前应根据工程特点合理确定统一的工程原点，并使用统一的单位与度量制；3相同类型的模型元素，定位基点的相对位置应相同；4模型的版本管理应符合本标准第5.4节版本管理的规定。4.0.3工程各参与单位宜基于协同管理平台进行综合管廊工程信息模型的审核、交付与使用。4.0.4协同管理平台应符合下列规定：1宜具有工程信息实时同步的功能；2宜具有辅助制定业务流程的功能；3宜具有分配参与者分级权限的功能；4宜具有成果归档与管理的功能；5应具有保证数据安全的功能。4.0.5工程建设单位应协调各参与单位商定模型信息互用协议，明确模型互用的内容和格式。5模型要求5.1 一般规定5.1.1 应根据综合管廊工程设计交付深度要求创建模型。5.1.2 模型元素应以几何信息和非几何信息表达工程对象的设计内容，并应符合下列规定：1应表达工程对象在设计各阶段中的全部设计内容；2应根据各阶段设计深化的需要更新信息。5.1.3 模型元素宜根据工程对象的功能分类设置颜色，土建类工程对象宜采用软件默认的颜色进行绘制，其他工程对象应按现行行业标准建筑工程设计信息模型制图标准JGJ/T448的规定执行。5.2 模型精细度要求5.2.1 设计模型精细度等级代号及要求应符合表5.2.1的规定。表5.2.1设计模型精细度等级代号及要求名称代号形成阶段可行性研究模型LlOO可行性研究阶段初步设计模型L200初步设计阶段施工图设计模型L300施工图设计阶段5.2.2 综合管廊工程信息模型的模型元素交付要求应符合本标准附录A的规定。5.2.3 各级模型精细度对应的几何表达要求应符合表5.2.3的规定。表5.2.3各级模型精细度对应的几何表达要求代号几何表达要求LlOO应体现综合管廊工程对象基本的几何体量、位置和方向等信息L200应体现综合管廊工程对象的整体与重要局部的尺寸、形状、颜色、位置和方向等主要外观的几何特征信息L300应满足建造、施工安装、采购等精细识别需求，体现综合管廊工程对象的整体与主要局部的尺寸、形状、颜色、位置、方向和细节刻画等主要外观的几何特征信息5.2.4各级模型精细度对应的信息交付要求应符合表5.2.4的规定。表5.2.4各级模型精细度对应的信息交付要求代号信息交付要求LlOO应包括模型元素的身份描述、位置、基本构造尺寸、可行性研究中需体现的技术参数和其他用于成本估算的技术经济指标L200应包括LlOO等级的信息，增加初步设计中需体现的重要局部尺寸、技术参数和其他用于工程概算编制的技术经济指标L300应包括L200等级的信息，增加施工图设计中需体现的详细构造尺寸、材料、性能、工艺工法和其他用于工程预算编制的技术经济指标5.2.5 模型元素属性信息宜明确数据来源，属性值数据来源分类宜符合表525的规定。表5.2.5属性值数据来源分类数据来源英文简称拼音简称建设单位Owners业主YZ规划单位Planers规划GH设计单位Designers设计SJ勘察单位InvestigationSurveyors勘察KC审批单位Commissioners审批SP工程管理单位EngineeringManagers工管GG资产管理单位AssetManagers资管ZG软件Softwares软件RJ5.2.6 应根据工程对象的类型和特点，在城市道路工程信息模型分类和编码标准SJG88中选用适宜的类目和编码。5.2.7 综合管廊工程信息模型的工程总体信息交付要求应符合本标准附录B的规定。5.2.8 综合管廊工程信息模型的模型元素信息交付要求应符合本标准附录CR的规定。5.3 命名规则5.3.1 综合管廊工程信息模型及其交付物的命名应简明且易于辨识。5.3.2 文件夹结构及命名应符合下列规定：1应在工程设计过程中创建文件夹，文件夹结构与命名宜符合表5.3.2-1的规定;表5.3.2-1文件夹结构与命名文件夹层级命名方式第一级工程简称第二级文件夹类型第三级设计阶段续表5.321文件夹结构与命名文件夹层级命名方式第四级一级专业代码+（标段）第五级二级专业代码+（标段）2文件夹的名称宜由工程简称、文件夹类型、设计阶段、专业代码和标段依次组成，以半角下划线隔开，字段内部的词组宜以半角连字符"“隔开，并宜符合下列规定：1）工程简称宜采用可识别工程或单位工程的简要称号，可采用中文、英文或拼音首字母，宜在执行计划中约定，工程简称不宜空缺；2）文件夹类型宜符合表5.3.2-2的规定；表532-2文件夹类型文件夹类型内含文件主要适用范围审核中已经设计完成并通过设计单位内部审核的文件，拟提交审核或正处于审核过程中存档完成设计交付的文件外部参考来源于工程参与单位，与设计相关的外部参考性文件3）设计阶段宜划分为可行性研究阶段、初步设计阶段和施工图设计阶段；4）综合管廊工程专业代码宜符合表5.3.2-3的规定，涉及多专业时可并列所涉及的专业；表5.323综合管廊工程专业代码一级专业一级专业代码（拼音缩写）二级专业二级专业代码（拼音缩写）管廊结构GL建筑JZ结构JG支护ZH管线工程GX给水、再生水管线GS通信缆线TX天然气管线TRQ热力管线RL电力电缆DL附属设施FS消防XF通风TF供配电GPD照明ZM续表5.323综合管廊工程专业代码一级专业一级专业代码（拼音缩写）二级专业二级专业代码（拼音缩写）附属设施FS监控JK排水PS标识BS5）标段可采用表达工程标段信息的数字与拼音缩写组合。5.3.3 模型文件的名称应由顺序码、工程简称、设计阶段、专业代码、标段和版本号等字段组成，以半角下划线隔开，字段内部的词组宜以半角连字符"“隔开，并宜符合下列规定：1顺序码宜采用数字编码，可自定义；2工程简称、设计阶段、专业代码、标段等宜符合本标准第5.3.2条的规定；3版本号用于说明版本变更情况，宜符合本标准第5.4节版本管理的规定。5.3.4 模型元素应根据工程、工程对象特征命名，并宜符合下列规定：5.3.5 命名宜根据管理需求，选取工程简称、专业代码、位置、标段、工程对象名称和顺序码等字段组合而成；2组成模型元素名称的字段不宜少于2个，不宜超过4个，以半角下划线隔开，字段内部的词组宜以半角连字符"“隔开，各字符之间、符号之间、字符与符号之间均不宜留空格；3模型元素命名字段宜符合下列规定：1）工程简称、专业代码等相关要求宜符合本标准第5.3.2条的规定；2）位置、标段用于说明工程对象的所在位置或标段情况，宜依据工程实际情况进行描述；3）工程对象名称宜反映专业分类或构件名称；4）顺序码相关要求宜符合本标准第5.3.3条的规定。5.3.6 模型视图的命名宜由专业代码、位置、标段和视图名称依次组成，以半角下划线隔开，字段内部的词组宜以半角连字符“-”隔开，并宜符合下列规定：1专业代码宜符合本标准表5.3.2-3的规定；2位置、标段宜符合本标准第5.3.4条的规定；3视图名称宜采用工程对象名称与具体视图类型组合的方式进行命名。5.4 版本管理5.4.1 各设计阶段的交付物应按照不同设计阶段进行版本管理，并应在文件命名中予以标识。5.4.2 版本管理应满足在设计成果交付过程中交接双方文件管理的需要，并具有可追溯性。5.4.3 发生版本变更时，应形成版本管理说明文件，并记录下列内容：1版本变更的原因；2版本变更的内容；3变更依据的参考文件及对应版本。5.4.4 在同一交付阶段对同一交付物进行多次交付时，文件夹与文件版本应在满足文件命名规则的基础上，在文件命名字段中添加版本号，版本号宜采用英文字母V与主版本号和子版本号的组合进行标识。5.4.5 主版本号和子版本号应采用正整数表示，二者采用小数点连接。5.4.6 在设计需求与前置条件不发生变化的前提下，文件宜采用同一主版本号。子版本号管理要求宜根据工程情况在执行计划中约定。6交付和审核6.1 一般规定6.1.1 设计单位应根据设计进度计划，交付各设计阶段综合管廊工程信息模型。6.1.2 各设计阶段的交付物应包括综合管廊工程信息模型执行计划、综合管廊工程信息模型和工程总体信息表，同时宜交付工程图纸和属性信息表。综合管廊工程信息模型执行计划应独立交付，综合管廊工程信息模型、工程总体信息表、工程图纸和属性信息表宜共同交付。6.1.3 模型信息可通过模型、表格、文档等方式表达，表达方式之间应具有关联访问关系。6.1.4 模型交付前，设计单位应开展内部质量审核。6.1.5 交付过程应由设计单位、建设单位及相关参与单位共同完成。6.1.6 交付的模型应具有唯一性，若因需求发生变更重新提交模型，交付成果应符合本标准第5.4节版本管理的规定。6.2 交付物要求6.2.1 综合管廊工程信息模型执行计划应根据工程需求分阶段制定，并应包含下列内容：6.2.2 ，应包含工程名称、工程简称、工程编号、工程类型、工程规模、应用需求等信息；2工程中采用的坐标系统和高程系统，以及涉及的标准名称和版本；3模型元素的交付要求；4各阶段模型元素的信息交付要求；5软硬件工作环境，以及文件组织方式的简要说明；6工程的进度计划安排及基础资源配置、人力资源配置；7自定义的内容。6.2.3 综合管廊工程信息模型应符合下列规定：1应基于模型元素进行信息交换和更新，并应将阶段交付物存档管理；2应符合模型执行计划的模型元素交付要求；3模型可索引其他类型的交付物，并应确保索引路径有效；4应采取必要措施确保模型交付审核时信息不被编辑篡改，或在编辑时记录留痕；5模型通过交付审核后，应删除冗余信息形成最终交付模型。6.2.4 工程总体信息表应体现工程所处设计阶段的总体概况，宜采用表格或数据库的形式进行交付。6.2.5 工程图纸宜基于综合管廊工程信息模型生成，并应符合工程制图相关标准的规定。6.2.6 属性信息表中属性值应从模型中提取，尚不具备的属性值可空缺。6.3 审核要求6.3.1 应基于经过建设单位确认的综合管廊工程信息模型执行计划、合同及补充文件开展模型审核。6.3.2 综合管廊工程信息模型的审核应符合下列规定：1应结合相应设计阶段的交付要求，审核模型元素类型的完整性，及同类模型元素的属性、格式和模型精细度的统一性；2应审核模型元素与各专业图纸表达的一致性；3应审核模型元素的组合、命名及模型视图的合规性；4应根据执行计划确定的信息交付要求，审核不同设计阶段模型元素信息的符合性。633建设单位或其委托的审核单位应对交付物进行审核，并出具审核意见，交付物经修改且通过再次审核后，应由设计单位及审核单位共同签章确认形成审核报告，审核报告与交付物一起移交建设单位。6.3.4模型审核报告应具备模型基本描述、交付单位、审核单位、审核人员、审核日期、审核过程、审核意见与审核结果等内容。附录A模型元素交付要求表AOl管廊模型元素交付要求工程对象LlOOL200L300信息交付要求总体设计管廊空间布局C.0.1管廊断面C.0.2管廊节点C.0.3结构工程垫层D.1.1结构板D.1.2结构梁D.1.3结构柱D.1.4结构墙D.1.5变形缝D.1.6施工缝一D.1.7止水带D.1.8建筑工程建筑墙D.2.1建筑柱D.2.2门一D.2.3窗一D.2.4楼梯一D.2.5楼板D.2.6监控室一D.2.7栏杆一D.2.8土方工程挖方一E.1.1填方E.1.2地基处理一E.1.3支护工程支护桩E.2.1支撑E.2.2围橡E.2.3注：表中表示应具备，表示宜具备，“一”表示可不具备。表A.0.2管线模型元素交付要求工程对象LlOOL200L300交付信息要求给水、再生水管线管道F.0.1管件三通一F.0.2工程对象LlOOL200L300交付信息要求给水、再生水管线管件四通F.0.2法兰F.0.3弯头F.0.4套管F.0.5异径管-F.0.6伸缩接头-F.0.7阀门球阀F.0.8蝶阀闸阀止回阀排气阀泄压阀仪表流量仪F.0.9压力表-F.0.10真空表F.0.11渗漏检测仪F.0.12支吊架F.0.13滑移支座F.0.14支墩F.0.15排水管渠（雨水管）管道F.0.1管渠G.1.1管件三通F.0.2四通法兰F.0.3弯头F.0.4套管F.0.5异径管F.0.6伸缩接头-F.0.7阀门球阀F.0.8闸阀蝶阀一止回阀工程对象LlOOL200L300交付信息要求排水管渠（雨水管）仪表压力表F.0.10支吊架-F.0.13支墩F.0.15附属设施雨水口-G.1.2检查井G.1.3井盖G.1.4排放口G.1.5跌水井排水设备水泵-G.1.6排水管渠（污水管）管道管道F.0.1管渠管渠G.1.1管件三通F.0.2四通-法兰F.0.3弯头一F.0.4伸缩接头F.0.7阀门球阀F.0.8闸阀碟阀止回阀-仪表压力表F.0.10支吊架一F.0.13支墩一F.0.15附属设施污水口一G.2.1截污口一污水收集设施化粪池一G.2.2隔油池一蓄毒池一沉淀池一拍门一G.2.3检查井一G.1.3排污设备水泵一G.1.6除臭设备G.2.4工程对象LlOOL200L300交付信息要求热力管道热力管道H.0.1管件三通F.0.2四通法兰F.0.3弯头-F.0.4套管-F.0.5异径管F.0.6补偿器H.0.2阀门闸阀F.0.8截止阀球阀蝶阀止回阀安全阀-仪表流量仪F.0.9压力表F.0.10温度仪H.0.3天然气管道天然气管道H.0.1管件三通F.0.2四通法兰F.0.3弯头F.0.4补偿器H.0.2阀门闸阀F.0.8蝶阀旋塞阀减压阀截止阀-安全阀仪表流量仪F.0.9压力表一F.0.10温度仪H.0.3工程对象LlOOL200L300交付信息要求天然气管道支吊架一F.0.13支墩一F.0.15电力电缆电力电缆一J.0.1电力电缆配件一J.0.2电力电缆桥架一J.0.3电力电缆桥架配件一J.0.4变压器一J.0.5配电箱一J.0.6通信线缆通信线缆K.0.1通信线缆配件K.0.2通信线缆桥架K.0.3通信线缆桥架配件一K.0.4注：表中表示应具备，表示宜具备，“一”表示可不具备。表A.0.3附属设施模型元素交付要求工程对象LlOOL200L300信息交付要求管廊排水系统集水坑一L.0.1排水沟一L.0.2盖板一L.0.3水泵一G.1.6消防系统管道F.0.1管件三通一F.0.2四通一法兰一F.0.3弯头F.0.4套管F.0.5异径管F.0.6伸缩接头F.0.7阀门一F.0.8仪表流量仪F.0.9压力表一F.0.10滑移支座F.0.14支墩一F.0.15工程对象LlOOL200L300信息交付要求消防系统消火栓M.0.1喷淋M.0.2灭火器M.0.3高压细水雾灭火装置M.0.4支吊架F.0.13通风系统风管N.0.1风管管件N.0.2风管附件N.0.3通风设备N.0.4支吊架F.0.13管廊内供配电、照明系统电力电缆J.0.1电力电缆配件J.0.2电力电缆桥架J.0.3电力电缆桥架配件J.0.4线管P.0.1线管配件P.0.2照明灯具P.0.3支吊架F.0.13配电箱J.0.6插座、开关P.0.4插座箱P.0.5监控与报警系统摄像机Q.0.1综合显示屏Q.0.2视频设备机箱Q.0.3电源机柜Q.0.4组合控制台Q.0.5感温探测器Q.0.6感烟探测器Q.0.7手动报警按钮Q.0.8声光报警器Q.0.9火警模块箱一Q.0.10通信线缆K.0.1工程对象LlOOL200L300信息交付要求监控与报警系统支吊架一F.0.13配电屏一Q.0.11标识系统导向标识R.0.1功能标识R.0.2管理标识R.0.3警示标识一R.0.4注：表中表示应具备，表示宜具备，“一”表示可不具备。附录B工程总体信息交付要求表B工程总体信息交付要求属性组属性名称参数类型单位模型精细度等级备注LlOOL200L300基本信息工程名称文本工程性质文本如新建、改建、扩建工程编号文本工程地址文本工程内容文本路线长度数值km设计标段划分文本施工标段划分文本工程工期文本资金来源文本如政府投资、社会资金等工程总投资数值万元建设单位文本勘察单位文本设计单位文本咨询单位文本管廊土建设计信息管廊类型文本干线管廊、支线管廊、缆线管廊、预留结构层结构安全等级文本设计使用年限数值年施工工法文本现浇、预制拼装、整体预制装配式、暗挖法用地面积数值亩起点桩号文本终点桩号文本标准基准宽度数值m标准横断面类型文本单舱、双舱、多舱总填方量数值m3总挖方量数值m3抗震设防分类文本属性组属性名称参数类型单位模型精细度等级备注LlOOL200L300管廊土建设计信息抗震设防烈度文本6、7、7.5、8、8.5、9度裂缝控制等级文本抗力系数数值继电保护方式文本负荷等级文本雷电防护等级文本接地制式文本安防等级文本防水等级文本防洪、防潮标准文本防涝标准文本给水、再生水管道设计信息城市用水量数值m3给水管径范围文本敷设深度数值m舱室名称文本管材颜色文本排水管渠（雨水）设计信息设计重现期数值年雨（洪）水设计流量数值m3地面种类文本径流系数数值工程周边现状水系情况文本管道基础种类文本排水管渠（污水）设计信息污水量数值m3综合生活污水量总变化系数数值
