DB3411T0048-2024《既有住宅加装电梯雷电防护技术规范》.docx

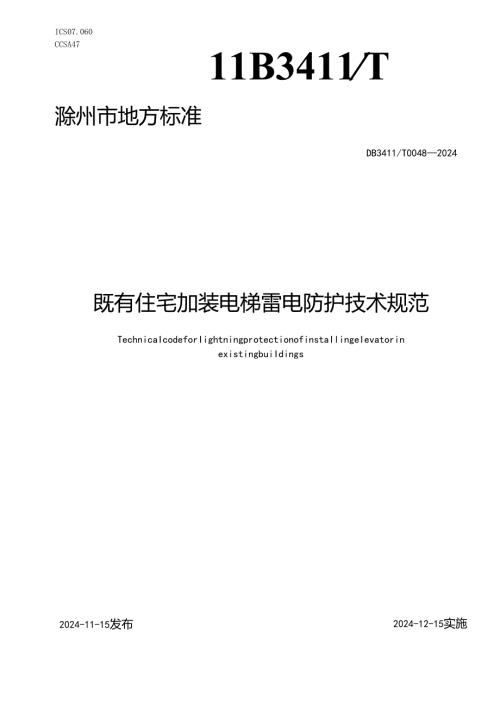

ICS07.060CCSA4711B3411T滁州市地方标准DB3411/T00482024既有住宅加装电梯雷电防护技术规范TechnicaIcodeforIightningprotectionofinstaIlingeIevatorinexistingbuiIdings2024-11-15发布2024-12-15实施滁州市市场监督管理局发布目次前言II1范围32规范性引用文件33 术语和定义34 基本要求45雷电防护措施46检测与维护5附录A（资料性）检测原始记录表模板6附录B（资料性）既有住宅加装电梯雷电防护装置检测报告（新改扩）8本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由滁州市气象局提出。本文件由滁州市气象局归口。本文件起草单位：滁州市公共气象服务中心、滁州市建设工程安全管理站、滁州市建筑勘察设计院有限公司、天长市气象局、定远县气象局。本文件主要起草人：张辉、陈超、代先进、洪杰、殷剑、许正东、乔峙、董保华、蔚磊磊、刘娟、常少燕、王德燕洪程、崔颖。既有住宅加装电梯雷电防护技术规范1范围本文件规定了既有住宅加装电梯雷电防护基本要求、雷电防护措施、检测与维护。本文件适用于既有住宅加装电梯的雷电防护，该既有住宅的雷电防护装置应符合相关防雷规范要求。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T21431-2023建筑物防雷装置检测技术规范GB50057-2010建筑物防雷设计规范GB50601-2010建筑物防雷工程施工与质量验收规范3术语和定义下列术语和定义适用于本文件。3. 1既有住宅existingbuiIdings已建成投入使用的包括住宅、宿舍、公寓等以居住为目的多层建筑。3.2加装电梯installingeIevator在既有住宅外侧安装的电梯设备，是一种以电动机为动力的垂直升降机，用于建筑乘人或载运货物，不包括临时性电梯。3.3雷电防护装置IightningprotectionsystemLPS用于减少闪击击于建（构）筑物上或建（构）筑物附近造成的物质性损害和人身伤亡，由外部防雷装置和内部防雷装置组成。来源:GB500572010,2.0,53.4接地装置earth-terminationsystem接地体和接地线的总合，用于传导雷电流并将其流散入大地。来源:GB500572010,2.0,103.5闪电感应Iightninginduction闪电放电时，在附近导体上产生的雷电静电感应和雷电电磁感应，它可能使金属部件之间产生火花放电。来源:GB500572010,2.0,163.6闪电电涌侵入Iightningsurgeonincomingservices由于雷电对架空线路、电缆线路或金属管道的作用，雷电波，即闪电电涌，可能沿着这些管线侵入屋内，危及人身安全或损坏设备。来源:GB500572010,2.0,183.7电涌保护器surgeprotectiondevice;SPD用干限制解态过电压和分量电涌电流的器件。它至少含有一个非线性元件。也称浪涌保护器。来源:GB/T214312023,3.93.8防雷等电位连接IightningequipotentiaIbonding;LEB将分开的诸金属物体直接用连接导体或经电涌保护器连接到防需装置上以减小需电流引发的电位差。来源:GB500572010,2.0,194基本要求4.1 加装电梯应按照既有建筑物的防雷等级确定其防雷等级，并做好相应的防直击雷、闪电电涌侵入、雷电电磁脉冲、雷电反击等防护措施。4.2 加装电梯系统雷电防护装置安装完成后，应进行竣工验收检测。5雷电防护措施5.1 接闪器5.1.1 当加装电梯不在既有住宅接闪器的保护范围内时，电梯井屋面、连廊应敷设接闪器或利用电梯本体的金属屋面作接闪器。5.1.2 当加装电梯在既有住宅接闪器的保护范围内时，电梯井屋面、连廊可不设接闪器，但必须与建筑物接闪器不少于两处连接并形成良好的电气导通。5.2 引下线5 .2.1利用电梯本体结构的钢梁、钢柱等金属构件作为自然引下线时，金属构件之间应形成电气导通。6 .2.2引下线与接闪器、接地装置应可靠电气连接，形成闭合的电气回路。5.3 接地装置5.3.1 加装电梯内部的雷电防护装置、电气和电子系统应与既有住宅的雷电防护装置、电气和电子系统采用共用接地，接地装置应不少于两处连接到既有住宅接地装置上。5.4 等电位联结措施5.4.1加装电梯的等电位连接措施应符合以下规定：a）在加装电梯的井道内侧通长敷设一根40x4mm的镀锌扁钢作为接地专线，下端与基础接地网焊连。b）电梯的电气设备和外露导电部分应就近连接到电梯系统的接地专线上。c）主拖动机械机座、导轨架、起重机、轿厢等金属构件应与电梯内侧的接地专线进行电气导通连接，其过渡电阻应小于0.2Q。5.4.2加装电梯的电气及电子线路应采取屏措施，当采用屏蔽线缆时，其屏藏层应至少在两端接地，当采用非屏蔽线缆时，应穿金属线管、线槽或桥架敷设，金属线管、线槽或桥架应至少在两端接地，并宜在防雷区交界处做等电位连接；电梯内不同回路、不同电压等级的交流和直流线路，不应穿于同一金属管中，同一交流回路的线路应穿于同一金属管中，管内线路不得有接头，其布线应符合下列要求：a）电缆布线系统的全部外露可导电部分，均应按本规范第5.4.1条b款的要求进行等电位连接；b）在条件许可时，宜采用多层走线槽盒，强弱电线路宜分层布设。6检测与维护6.1 雷电防护装置的维护分为周期性维护和日常性维护两类。6.2 周期性维护的周期为一年，每年在雷雨季节到来之前，应进行一次全面检测、检查。6.3 日常性维护应在每次雷击之后进行，在雷电活动强烈地区，对雷电防护装置应随时进行目测检查。6.4 加装电梯雷电防护装置的检测应符合GB/T21431-2023的要求，检测宜使用附录A、附录B的文本模板，对检测中发现的问题要及时整改。附录A（资料性）检测原始记录表模板A.1口既有住宅加装电梯雷电防护装置检测原始记录表见表A.1。表A.1既有住宅加装电梯雷电防护装置检测原始记录表编号：共页第页项目名称：项目地址联系人联系电话防雷分类：类长度：宽度：高度：检测分项接地装置口引下线口接闪器口等电位连接口雷击电磁脉冲屏蔽口防侧击雷设施/位置材料规格连接方式敷设方式形状备注检测位置检测数据检测位置检测数据检测位置检测数据检测位置示意图：接地装置检测含检测仪表型号和辅助接地极位置图注：除注明以外，长度单位为米（m）,接地电阻值单位为欧姆（Q）,有的检测分项须检测项目在备注栏填写。检测日期：年月曰天气：检测人：校核人：受检单位签字:A.2口既有住宅加装电梯电涌保护器检测原始记录表见表A.20表A.2既有住宅加装电梯电涌保护器检测原始记录表检测人:校核人:受检单位签字:编号：共页第页项目名称：项目地址防雷分类：类长度：宽度:高度:检测项目电源电涌保护器匚信号电涌保护器匚安装位置装置型号外观检查In检查值(kA)UC检查值(V)UP检查值(kV)引线长度(m)引线规格(mm2)接地电阻(Q)电涌保护器安装系统图：备注：除注明以外，长度单位为米(m),接地电阻值单位为欧姆(。)。检测日期：年月日天气:附录B（资料性）既有住宅加装电梯雷电防护装置检测报告（新改扩）报告编号既有住宅加装电梯雷电防护装置检测报告（新改扩）受检单位项目名称检测单位检测单位资质证号注意事项1 .投入使用后的雷电防护装置实行定期检测制度。具有爆炸和火灾危险环境的雷电防护装置检测间隔时间为6个月，其他雷电防护装置检测间隔时间为12个月。2 .检测报告须有编制人、检测人、校核人签字，技术负责人签发，并加盖检测单位公章。3 .检测报告严禁私自修改。确须修改的，修改处必须加盖检测单位公章。4 .复印报告未重新加盖公章无效。5 .遭受雷电灾害的单位或个人，应及时向当地气象主管机构报告。6 .此报告一式三份，二份交受检单位，一份存检测单位。7,新（改、扩）建项目检测技术档案保管期限为永久。既有住宅加装电梯雷电防护装置新改扩检测报告总表报告编号:受检单位联系人联系电话既有住宅加装电梯名称地址既有住宅加装电梯高度既有住宅高度防雷类别所属建筑物防雷等级：加装电梯防雷等级：施工单位报告有效期年月日至年月日检测仪器名称及检定有效期检测依据存在问题改意见检测结论编制人校核人签发人（检测单位盖章处）既有住宅加装电梯接地装置检测表既有住宅加装电梯名称检测日期检测分项接地装置天气情况自然接地体桩基础材型规格桩利用系数桩(柱)深桩直径承台材型规格连接方式敷设深度接地电阻(Q)人工接地体水平接地体材型规格连接方式敷设深度接地电阻(Q)形状垂直接地体材型规格连接方式敷设深度接地电阻(Q)防跨步电压情况基础基地与所属建筑物接地装置连接点数接地装置测试点位置接地电阻(Q)位置接地电阻(Q)附图及说明(接地装置接地电阻现场检测技术资料表)检测结论检测人校核人技术负责人既有住宅加装电梯引下线检测表既有住宅加装电梯名称检测日期检测分项引下线天气情况专用引下线/钢构引下线材型规格敷设方式平均间距锈蚀情况固定支架间距防损措施防接触电压情况测试点/断接卡设置情况附着情况与接地装置连接情况测试位置接地电阻(Q)测试位置接地电阻(Q)测试位置接地电阻(Q)附图及说明检测结论检测人校核人技术负责人既有住宅加装电梯接闪器检测表既有住宅加装电梯名称检测日期检测分项接闪器天气情况接闪带材型规格敷设方式安装位置支持卡高度支持卡间距闭合环路测试搭接方式转弯角度阳角保护措施接闪网格材型规格敷设方式安装位置网格尺寸网格焊接搭接方式接闪金属屋面材型规格搭接方式与引下线连接锈蚀情况电气导通情况附着情况其他测试位置接地电阻(Q)测试位置接地电阻(Q)测试位置接地电阻(Q)附图及说明检测结论检测人校核人技术负责人既有住宅加装雷击电磁脉冲屏蔽检测表既有住宅加装电梯名称检测日期天气情况检测分项雷击电磁脉冲屏蔽配电系统接地型式电气线路防闪电电涌侵入措施内容材型规格屏蔽措施屏蔽层接地方式及接地电阻(Q)空间屏蔽电气线路屏蔽电子线路屏蔽桥架、线槽跨接其他检测结论检测分项等电位连接检测内容材料规格连接方式过渡电阻总等电位接地端子局部等电位连接端子配电箱、控制柜驱动主机轿厢导轨呼梯门轿顶金属门框设备外壳、基座其他检测结论检测人校核人技术负责人既有住宅加装电梯电涌保护器检测表既有住宅加装电梯名称检测日期检测分项电涌保护器天气情况安装位置装置型号外观检查II检查值(kA)UC检查值(V)UP检查值(kV)引线长度(m)引线规格(mm2)接地电阻(Q)附图及说明检测结论检测人校核人技术负责人
