剪力墙翻样计算.ppt

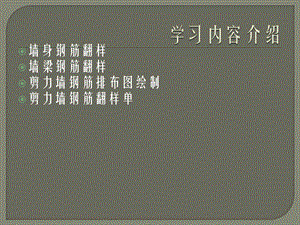

学习内容介绍,墙身钢筋翻样墙梁钢筋翻样剪力墙钢筋排布图绘制剪力墙钢筋翻样单,墙身基础插筋计算,墙身垂直计算,墙身水平筋连接构造,墙身水平筋端部构造,连梁钢筋构造,1、注意当为顶层连梁时，在纵筋锚固端按间距150配置连梁箍筋；2、边框梁、暗梁纵筋要求伸至端部墙柱纵筋内侧弯折15d3、当连梁和暗梁或边框梁在同一道墙上时，则优先满足连梁纵筋的锚固，将暗梁或边框梁纵筋与连梁纵筋搭接；在连洞口宽度范围内不再布置暗梁箍筋，但要布置边框梁箍筋；,洞口补强钢筋构造,1、洞口补强应根据图纸设计要求进行补强；当洞口宽度大于等于800时，通常需要做加强暗梁；,墙身拉筋计算,1、在编制钢筋配料单时，拉筋一端应做成135，另一端做90，待钢筋绑扎完毕再用钢筋扳子扳成135；2、拉筋应放置在垂直分布筋和水平分布筋的交叉点；,剪力墙钢筋排布,剪力墙编制钢筋翻样单,
