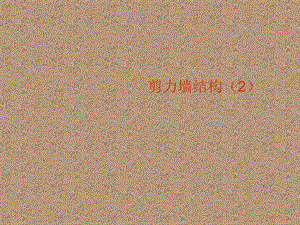

剪力墙结构（2）,内容,1.筒体结构2.框支剪力墙结构3.各种结构体系的适用高度和高宽比4.实例,筒体结构,基本概念：当建筑向上延伸达到一定高度时，平面上需要布置较多的墙体以形成较大刚度抵抗水平作用，可考虑将墙体练成一整体（筒体），达到更大的整体刚度。（1）面型的剪力墙单元转变成空间筒体单元；（2）具有很大刚度和承载力，能承受很大的竖 向荷载和水平作用。,筒体结构,1.筒体的构成（1）剪力墙（2）密柱、深梁 2.筒体结构的类型（1）框筒（2）筒中筒（3）束筒,1.框筒体系（1）内筒形式 将电梯井、楼体井、管道井、服务间等集中成为一个核心筒体。,（2）外筒形式（密柱深梁）有一个密柱深梁外筒，竖向荷载主要由内部柱子承受，水平荷载主要由外筒抵抗，建筑物内部可不设剪力墙。,（3）筒中筒形式 薄壁内筒与密柱外框筒相结合内筒体：筒体与竖向通道结合外筒体；密柱外框筒，与建筑立面结合。,（4）束筒形式 两个以上框筒（或其它筒体）排列在一起成束状，称为束筒。,（5）巨型框架体系 利用筒体作为柱子，在各筒体之间每隔数层用巨形梁相连，巨型梁每隔几层或十几层楼设置一道，截面一般为一层或几层高，筒体和巨型梁即形成巨型框架。,特点：超越一般结构概念1.一般结构的截面尺寸与层高相关；2.巨型结构由两级结构组成：第一级：结构超越楼层划分，形成跨越几个楼层的巨柱以及一层空间的巨梁；第二级：巨型框架或桁架间为一般框架结构（小型柱、梁与楼板）。3.施工速度快，巨型主框架施工后，各层可同时施工。,框支剪力墙结构,底层作商店或停车场而需要大空间的旅馆或住宅,缺点：房屋刚度突变,避免房屋刚度突变的措施：1.把框架层扩展到23层，层高逐渐变化，使刚度逐渐减弱而避免突变；2.在框架的最上面一层设置设备层，作为刚度的过渡层；3.尽可能把一部分剪力墙伸到底层以加强整个房屋的刚度。,结构转换层：水平结构，梁很大，一两个楼层高。作用：过渡，改变下方楼层柱的排列，或者过渡上下层剪力墙的不同位置，以此获得特别的楼层柱网创造大空间并将上部荷载传递到下面相对少而大的几根柱或几片墙上。,各种结构体系的适用高度和高宽比,适用高度新规程划分A级高度常规的、一般的建筑B级高度较高，因而设计有更严格要求建筑。A级高度高层建筑，符合表1，目前数量最多，应用最广泛。B级高度高层建筑，不宜超过表2的规定，并遵守更严格的计算和构造措施，并需经过专家审查复核。,表1 A级高度A级高度钢筋混凝土高层建筑的最大适用高度(m),表2 B级高度钢筋混凝土高层建筑的最大适用高度(m),高层建筑的高宽比是对结构刚度、整体稳定、承载能力和经济合理性的宏观控制。,表3 A级高度钢筋混凝土高层建筑结构适用的最大高宽比,表4 B级高度钢筋混凝土高层建筑结构适用的最大高宽比,实例,位于深圳市罗湖区中心，1984年建成。主体为53层的塔式商业办公楼高160米，平面为正方形群房部分为5层钢筋混凝土结构,1 深圳国际贸易中心大厦,结构类型：钢筋混凝土结构结构体系：筒中筒（53层，高160米，商业办公楼）平面布置：塔式，正方形（L/B=1），平面对称外框筒内4个实腹筒：井格式电梯井、楼梯、管道井、服务间、卫生间等,1 深圳国际贸易中心大厦,1 深圳国际贸易中心大厦,立面上：主体和群房设缝或铰接剪力墙厚和柱截面逐渐变化使立面刚度变化均匀连续柱墙延伸到地下室的底部旋转餐厅由内筒支撑H/B=160/34.6=4.626,塔楼基础为大孔径灌注桩内筒沿主要筒壁布桩,1 深圳国际贸易中心大厦,
