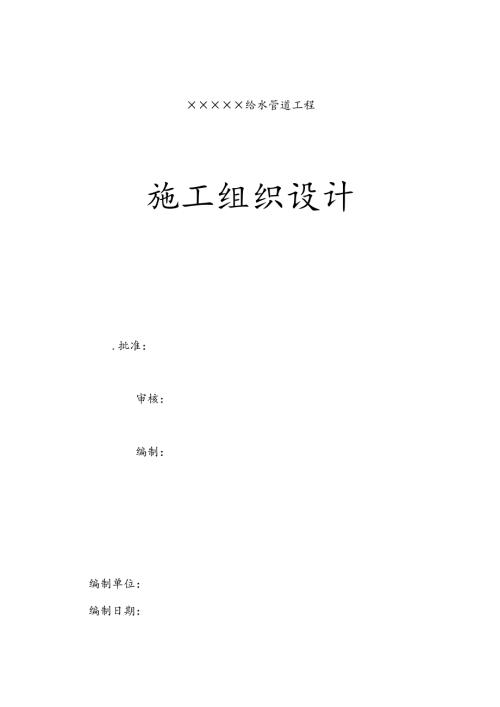

×××××给水管道工程施工组织设计.批准：审核：编制：编制单位：编制日期：第一章编制依据和范围一、本施工组织设计的主要编制依据为下列文件、规范：1 .业主提供的工程施工图纸；2 .国家现行有关施工及验收规范(规程)；2. 1统一验收标准GB50300;2.2 给水排水管道工程施工及验收规范(GB50268-97)；2.3 工业金属管道工程施工及验收规范(GB50235-97)；2.4 现场设备、工业管道焊接工程施工及验收规范(GB50236-98)；2.5 混凝土结构工程施工质量及验收规范(GB50204-2002)；2.6 混凝土质量控制标准(GB50164-91);2.7 施工现场临时用电安全技术规范；2.8 市政工程测量规范；2.9 有关安全生产、文明施工的规范、规程。二、编制范围：本施工组织设计为一份具有技术先进性、内容全面性、科学合理性、经济适用性、操作简易性的施工方案。我公司将在图纸会审、工程正式开工前将严格按照业主及监理单位的意见，认真细化各分部、分项工程施工中的特殊问题，精心组织，合理安排，科学施工，在施工全过程中接受业主及现场监理工程师的监督、指导和审查。我们诚恳地表示，我公司完全接受业主提出的有关工期、质量、合同价款与支付、材料设备供应、保修的各项要求。工程开工后，将第二章工程概况一、工程概况：1、工程主要工作内容。2、本管段采用焊接钢管，钢材采用Q235B,焊条采用E4303,管道采用焊接，焊板执行GB50236-98现场设备、工业管道焊接工程施工及验收规范及GB50268-97给水排水管道工程施工及验收规范。3、开挖后对管槽的要求：管顶覆土W4M时，钢管埋设采用90。土弧基础。管顶覆土N4M时，采用钢筋混凝土基础，其中，混凝土标号C25,钢筋HRB335级，保护层35。根据本工程特点，现编制初步施工方案如下：根据业主提供的水准点和坐标点，做好测量定位桩的引测，并采取必要的保护措施，消除线位内一切阻碍物。对挖土坡度、填土坡度、结构物支撑等详细验算，确保施工的安全稳定性。组织工人进场后进行现场教育，技术交底，安全规范教育。制定季节性施工措施，并落实到位，严格执行。3、材料准备：我公司在开工后即开始进行材料的准备,根据施工图计算各种材料数量，并结合施工进度计划编制各种材料进场计划表，同时材料部门要联系好材料供应商，组织好供货渠道，保证材料按进度计划有充足的货源，对于钢材、水泥等结构性材料的采购，将邀请业主、监理参与对供应商的质量、信誉、生产等进行考察，业主、监理认可后，方可签订材料采购合同。对进场的材料必须按规定堆放，不同厂家、不同型号、不同出厂日期的材料要挂牌分开存放，切实做好防火、防水浸措施，派专人负责管理，配置防火装备，杜绝火灾发生。水泥：采用普通硅酸盐32.5级水泥。砂：采用质地坚硬、洁净且细度模数大于2.5的中、粗砂。碎石：采用清洁无土，不含石粉及风化杂质，抗压强度大于80Mpa,最大粒径不大于4OMM且含泥量小于2%的多棱角块体。钢筋：钢筋表面应洁净，无浮皮、铁锈、油渍等，钢筋应平直，无局部曲折。水：采用一般饮用水或不含油质、杂质的干净中性水。砖：采用标准砖。4、施工机械设备准备：施工机械设备的合理配备是工程优质施工的前提。结合本工程的特点，我公司在本工程中使用的机械设备进行准备，保证届时进场并正常使用，拟用于本工程的机械设备详见下表。主要施工机械设备表序号机具名称规格型号单位数量拟进场日期1反铲挖掘机CAT320、1.5M3台4工程开工后5汽车式起重机8T辆1工程开工后6机动翻斗车1T辆8工程开工后7硅振捣器套8工程开工后9钢筋切断机QJ40-1台1工程开工后10钢筋弯曲机WJ40-1台1工程开工后11电焊机台2工程开工后12打夯机台8工程开工后13木工加工机械套1工程开工后14全站仪台1工程开工后15水准仪台2工程开工后5、工地计量设备的准备：在施工现场不设立工地实验室，并配置专职实验人员及实、测验仪器和机具。工程开工前，专职实验人员应积极配合技术员做好土的液性、塑性、含水量、密度、击实等试验以及主要材料的进场验证工作。本工程投入的仪器设备表仪器名称型号产地数量全站仪1经纬仪J苏州2水准仪S3南京2被试模150*150*150南京5砂浆试模70.7*70.7*70.7南京2环刀200南京5台称南京1天平南京1量筒南京3铝盒南京5烘箱苏州16、施工人员准备：施工人员的合理配备是工程施工进度、质量的重要保证条件，为按期、按质完成该工程，本工程计划投入的施工人员详见下表:序号类别人数（人）序号类别人数（人）序号类别人数（人）1测量员27材料员113浇捣工22技术员18计划员114模板工53施工员29电工115管道工204资料员110电焊工516民工405试验员111钢筋工56质安员112木工5合计：93人第四章施工部署1、组织机构我公司本着“技术创新、管理规范、创建精品、顾客满意”的质量方针，为业主提供优质服务。如中标，公司将调派具有丰富施工经验、善打硬仗的项目经理部承担该项目全过程的施工，同时接受业主与工程监理部门的指导与监督，现场组织机构网络如下:2、施工程序:本工程按以下程序进行施工:测量、放线沟槽土方开挖管道基础及埋设沟槽回填夯实水压试验f其他3、保证施工程序的措施：为了有效地确保各道工序按照进度计划的要求保质保量地完成，要求各级管理人员和施工作业人员在作业前做好以下各项施工工作：各级管理、施工作业人员在施工前，应充分学习设计图纸及有关资料、规范，按照项目质量保证计划的要求，做好各项内业、技术准备工作。材料物资供应部门，应按照施工组织设计的要求，根据进度计划安排落实好各项施工材料、周转工具的备置工作，特别注意落实特殊材料的购置准备。根据各项货源需用量计划，及时与材料供应商签订供货合同，对材料的供货时间、质量作出要求，保证材料按质、按时供应半成品加工和供应，应按进度计划要求提前做好加工或订购联系落实工作，确保现场需要。现场各类机械设备及水、电供应，应随时保持良好工作状态及正常供应，若发生特殊情况应及时采取检修和应急措施。现场各工种按施工进度计划要求确保作业人员素质要求,严格按照施工进度计划制定的节点控制进度完成。现场施工进度应随时保持在有效控制范围内，对于关键线路，若前一节点产生拖拉现象，应及时在后一节点采取补救措施，各分节点应保证总控制点的完成。设计单位间的工作协调：工程开工及施工过程当中，我们与设计单位积极联系，进一步了解设计意图及工程要求，根据设计意图提出施工实施方案，对施工中出现的情况，按现场监理和业主的要求及时处理，并会同设计单位、监理、质量监督单位进行部位验收、中间验收和竣工验收等。与监理工程师的工作协调：在施工全过程中，严格按照经建设单位和监理工程师批准的施工组织设计进行质量管理，每道工序自检合格后，报监理工程师验收和检查，检查合格后方可进行下一道工序施工。所有进入施工现场使用的原材料、成品、半成品，均主动向监理工程师提交产品合格证或质保书，并按规定做好原材料的试验、化验工作。(9)与业主间的工作协调：在施工全过程中，我们将积极做好施工图审查，协助业主、监理提出建议、完善设计内容和设备物资的选型工作，对施工过程中出现的情况，除按业主、监理的要求及时处理外，积极修正可能出现的矛盾，并会同业主、监理按照总进度要求，进行中间验收、竣工验收等。第六章施工进度计划及保证措施工程开工后，我们将全力以赴，做好施工前期准备工作，并做好各项施工方案的审定工作。我们一定发挥本公司管理的综合优势，组织多支作业队伍，配备足够的劳动力，强化计划管理，确保本工程按期按质完工。一工期延误的承诺：向业主保证全部工程在规定时间内完成。如由于我方原因造成工程不能按期完工，我公司将在施工合同中和业主约定奖惩办法。二、保证施工进度的措施：1、我方管理人员做到“随通知，随到场”，立即进行施工准备工作，确保按业主指定日正式开工。2、我公司将立即按照本施工组织中的组织体系，成立工程项目部，落实各岗位人员。3、为确保工程按期按质完工，施工时，我们将尽量减少休息日，全体职工在施工期间原则上不休息（国家法定节假日除外），同时采用合理的加班措施来缩短工期，争取提前完成。4、项目部将每星期参加由业主、监理单位组织会同设计单位参加的工程例会，及时接受业主的意见，积极主动协调各方关系，解决施工过程中出现的问题。5、根据施工总进度计划编制详细的实施作业计划，书面向参加施工班组下达任务和作业持续时间及完成时间。6、根据施工总进度计划和实施作业计划，编制各种资源供应量第七章施工机械进退场计划拟投入本工程的主要施工机械设备及进退场时间:序号机具名称规格型号单位数量计划进退场时间1反铲挖掘机CAT320、1.5M3台4开工一竣工2汽车式起重机8T辆1开工一竣工3机动翻斗车1T辆8开工一竣工4硅振捣器套8开工一竣工5钢筋切断机QJ40-1台1开工一竣工6钢筋弯曲机WJ40-1台1开工一竣工7电焊机台2开工一竣工8打夯机台8开工一竣工9木工加工机械套1开工一竣工10全站仪台1开工一竣工11水准仪台2开工一竣工第八章主要项目施工方法及技术措施施工工序为:一施工测量:1、在进行定位测量前，应和设计、勘测部门办理交接桩手续，如原测桩有遗失或倾斜时，应补钉校正，转角点桩及方向桩应在线外设栓点并做好标志。2、沿基线作水平测量以复核地面标高及水准基点标高外，应先认真复核水准基点，如发现水准基点高程有疑问时，应及时向设计单位查询。3、开工前应根据设计图纸放线，开槽铺设管道的沿线临时水准点，每200米不宜少于1个。4、建立临时水准点。临时水准点应在不易被碰撞处设置，其间距为不大于100M为宜。5、施工测量的允许偏差，应符合下表的规定:项目允许偏差水准测量高程闭合差平地±20L(mm)山地+6n(mm)导线测量方位角闭合差+40n(")导线测量相对闭合差1/3000直接丈量测距两次较差1/5000L为水准测量闭合路线的长度(KM)n为水准或导线测量的测站数二、沟槽开挖：1、采用人工开挖，自上向下分层开挖，沟槽槽底宽度0.9米,沟槽深度按管顶覆土深度11米计算。2、沟槽开挖时应向操作人员详细交底，指定测量员与司机配合,及时测量槽底高程和宽度，防止超挖或多挖。3、人工清挖槽底时，应认真控制槽底高程和宽度，并注意不使槽底土壤结构遭受扰动或破坏。4沟槽开挖应充分考虑雨水排除问题，以防泡槽，确保施工环境安全。5在管道沟槽回填前，派专人循视，如发现沟槽有塌方迹象，立即停止施工，并采取防护措施，用1米长杉木桩密打支撑沟槽，木桩大头桩径不小于¢15,以确保沟槽不塌方。三、管道基础：1、垫层:沟槽开挖后如遇岩石或坚硬地基时，管身下方铺设100mm中粗砂垫层；遇软弱地基时通知设计单位另做地基处理。2、管道支墩：凡管径2DN300,水平和竖向的90°、45°、22.5°、11.25°弯头及三通设置管道支墩，支墩施工详见国标柔性接口给水管道支墩(03SS505),POn.IMpa部分钢管采用钢筋混凝土包封。四、管道安装：1、管道吊装就位：管道吊装就位前应认真复核、确认砂垫层的标高、平整度，并做好隐蔽验收记录。吊装机械采用25T的汽车吊，辅以人工配合。吊装过程中指派专人指挥吊车作业，专职测量人员随时检测并校核管道在坐入砂垫层的轴线及标高偏差。2、管道焊接：管道根据设计线形完成对口后，立即派电焊工人进行电焊作业。本工程管道焊接采用双面焊。焊接前应先清理干净管道接口，不得有油污、杂刺。焊缝的外观质量应符合下表的规定：项目技术要求不得有熔化金属流到焊缝外未熔化的母材上，焊缝和热外观影响区表面不得有裂纹、气孔、弧坑和灰渣等缺陷；表面光应将水排净，不得在水中回填土。雨季回填用当日还土，当日夯实。（3）回填顺序按沟槽排水方向由低向高，且沟槽两侧应同时回填夯实，以防管道位移。排气井、放空井附近回填应四周同时进行。为防止管道在回填夯实中裂损，其胸腔部分必须按虚厚不超过30CM分层夯实。管道顶50cm以内用木夯夯实，管道顶50cm以上用打夯机夯实。（6）回填土的密实度要求：I区（胸腔填土）：90%oIl区（管顶以上500范围内）：85%O川区（管顶以上500范围以上至地面）：填土上方计划修筑道路者95%,填土上方不修筑道路者80%。第九章季节性施工措施1、加强与气象预报部门的联系，派专人收听天气预报，并记录在册，技术管理人员通过天气情况安排开槽施工的进度。2、做好沟槽内的排水工作，加大排水流量的力度，并安排专人负责，三班制看管。3、做好场区内的排水工作，严禁场外积水流入沟槽内。4、配备必要的防雨器具，如潜水泵、雨布、塑料薄膜等。5、现场中、小型机械按规定加防雨罩或搭设雨棚，电闸箱防漏电接地保护装置应灵敏有效，定期检查线路绝缘情况。6、在雨季施工中，下雨时不应露天浇筑混凝土，浇筑后应及时覆盖，并应防止雨水对新灌混凝土的冲刷；不得进行焊接操作。7、雨期施工，刚做的混凝土遇下雨时，混凝土表面上应采取覆盖措施，防止冲刷新浇混凝土。8、夏季施工时，应注意现场操作人员的防暑降温，应尽量避免在高温时段施工，可合理调配时间，将工作安排在温度较低的时段进行，切忌在高温时段浇筑混凝土。9、施工时，混凝土标号应以标准条件下养护28天的试块试验结果为依据。混凝土完成一段或收工时，应用草帘覆盖防寒。10、冬期条件下养护的混凝土，在冻结以前混凝土的强度不应低于设计强度的40%,也不得低于5Mpa。第十章质量保证措施一、质量目标：我公司将按国家质量规范和南京市的有关质量管理规定进行施工，做到“高标准，严要求”。质量目标为：合格。二、质量保证措施：1、按照IS09001：2000标准和公司“质量手册”的要求，建立起一套完善的质量保证体系，公司最高管理者为本工程质量负责人，所有参与施工的人员均为质量责任人，质量保证体系纵向到底，横向到边。2、确立本工程的质量目标为“合格”，并将本目标层层分解并落实到质量责任人，施工当中应及时跟踪验证和评价活动的全过程。3、规范和完善本工程的一切质量记录和其它文字材料。4、现场建立一整套的施工项目经理部，由具有丰富施工经验和作风顽强的田扣宝同志担任本工程项目经理部项目经理。5、现场设专职质量检查员一名，质量检查实行“一票否决法”制，任何工序无质量检查员的签字认可不得进行下道工序的施工，否则将对其工序进行整改直至验收并对相关责任人进行一定的经济处罚。6、认真把好各种材料的进场质量关，严格做好工地实验室的一切试、复验工作，对于达不到设计和规范要求的材料坚决清除出场并做好相应的记录。7、各项隐蔽工程在自检通过的基础上请专职质检员复检，复检过关才可报请业主、监理和政府质检部门进行签字验收。8、认真做好各项成品和工序的保护工作，下道工序的操作者即为上道工序的成品保护者，后续工序不得以任何借口损坏前一道工序的成品。9、在施工过程中对容易产生质量通病的部位采取针对性措施，杜绝一切质量通病。10、积极开展“TQC小组”活动，把质量重点、难点和特殊点列为“TQC小组”活动的课题或技术攻关项目，发动群众、集思广益，把好各道工序的质量关，达到设计图纸、技术文件和验收规范规定的技术要求和质量标准。11、认真填写各类原始报表和“隐蔽工程验收报告单”，验收原始报表装订成册，作为竣工资料移交。12、本工程施工质量标准严格执行给水排水管道工程施工质量评定标准(GB50268-97)。三、质量管理制度：1、技术交底制度：坚持以技术进步来保证施工质量的原则。技术部门编制有针对性的施工组织设计，积极采用新工艺、新技术。针对特殊工序要编制有针对性的作业指导书。每个工种、每道工序施工前组织进行各级技术交底，包括项目工程师对工长的技术交底、工长对班组长的技术交底、班组长对作业班组的技术交底，各级交底以书面进行。2、材料进场检验制度:本工程的钢材、水泥、砂、碎石及其它种类材料需具有出厂合格证，并根据国家规范要求分别进行检验，检验不合格的材料一律不准使用。甲供材必须具有检验合格证书才能投入工程使用。3、施工过程三检制度：实行并坚持自检、互检、交接检制度，自检要做好文字记录。隐蔽工程由项目技术负责人组织工长、质量检查员、班组长检查，并做出较详细的文字记录。4、成品保护制度：应当象重视工序的操作一样重视成品的保护。项目管理人员应合理安排施工工序，并做好记录。如下道工序的施工可能对上道工序的成品造成影响时，应征得上道工序操作人员及管理人员的同意，并避免破坏和污染。5、质量文件记录制度：质量记录是质量追溯的依据，应力求真实和详尽，各类现场操作记录及材料试验记录、质量检验记录等要妥善保管，特别是各类工序接口的处理，应详细记录当时的情况，理清各方责任。6、技术资料管理制度：市政工程施工技术资料包括材料试验（施工试验）、施工记录、隐蔽验收记录、施工组织设计与技术交底、工程质量检验评定和图纸会审、设计变更洽商记录以及竣工图、工程合同、工程预（决）算、基建文件等各项内容。为加强市政工程施工技术资料的管理，提高施工技术管理水平，确保正确评定工程质量，特制定本制度：及时收集原材料、成品、半成品的质量保证资料(质保书)，质保书必须内容齐全、真实、质量合格。钢材、水泥、砖、砂、石等材料进场后必须按规定的程序和方法及时取样复试，试验报告经项目工程师确认合格后方可使用。材料试验及“两块”制作应指定专人负责。单位工程施工技术员负责收集、编制、整理和保管工程技术资料，技术资料必须表达恰当、内容全面正确、签证及时，质量和隐蔽验收资料要求意见明确、质量等级分明。(4)资料必须用墨水书写，字迹工整，不得涂改。施工技术资料的组卷必须遵循自然形成的规律，按其时间的先后、特征、专业编制，文字材料必须装订成册。全部工程技术资料应在竣工验收后，十日内报送公司，由公司按协议规定时间移交建设单位。在移交时应办理移交手续，并由双方单位负责人签字或盖章。工程施工技术资料不得影响工程竣工验收和质量评定，否则追究其责任。7、工程质量等级评定、核定制度：工程竣工后，首先由我公司按有关标准、规范进行质量等级评定，然后报建设单位、监理单位、工程质量监督机构进行等级核准。四、质量管理体系：为确保工程按质按期完工，特成立“长江引水二期江宁区输水工程”项目经理部，项目部质量管理体系如下:第十一章地上、地下管线及周围环境保护措施一、开工前要求业主提供管道施工路段上所有的地上、地下管线资料。二、对于弱土地基，我公司将及时联系业主及设计单位进行协商处理。三、对于过路管，要求业主协调交通、公安、市政等部门，办好临时交通管制的手续。四、整个管道施工过程中，如出现各种招标文件后附之工程量清单中没有的项目，应由业主办理签证，按实际发生量，套用相关定额进入决算。第十二章降低施工污染和噪音措施一、挖机进退场用拖板车进行运输，履带不上路碾压，以防压坏路面。二、施工过程中配备一台洒水汽车，遇到天气干燥或扬尘太大时，立即进行洒水降尘。三、进出城市主、次干道的土方施工车辆，应在取、卸土场附近进行冲洗轮胎和车身，防止将烂泥及灰土卷带上路。四、土方车辆的大厢板应完好，紧扣应严实，每次装运土方不宜超过大厢板的高度。五、所有施工车辆的驾驶员都应文明驾驶，不野蛮开车。六、在靠近居民区附近施工时，木工、钢筋加工应搭设作业棚，混凝土施工尽量避免在夜间进行。七、所有生产及生活垃圾应袋装化，并应及时装运。八、所有施工人员应文明，不得随意到处大、小便，并禁止夜半歌声扰民。编制施工组bai织设计方案主要注du意以下几点(1)工程概况及特点分析分析和概Zhi要说明本dao工程性质'规模、建设地点、承建方式、建筑与结构特点、分期分批交付使用的期限，建设单位的要求和可提供的条件；本地区气候'地形、地质、水文和交通运输情况；施工力量'施工条件、资源供应情况等。并找出本工程的主要施工特点(难点)。(2)施工方案选择依据工程概况及特点分析，结合可供投入的各项资源情况，全面部署施工任务，确定施工总顺序和流向；选择主要工种工程的施工方法和施工机械；确定各部分项工程的施工顺序；并对拟建工程可供选用的几种施工方案进行定性、定量的分析，以选出最佳施工方案。(3)编制施工进度计划施工进度计划是施工方案在时间上的体现和安排。编制施工进度计划应采用先进的计划理论和方法(如流水施工、横道图'垂直图、网络图等)合理确定施工顺序和各工序的作业时间，使工期、成本和资源的利用达到最佳结合状态，即资源均衡'工期合理、成本低。(4)施工准备工作计划确定施工准备工作的内容、起止时间、工程量大小及完成各项工作人数和具体负责人等。(5)劳动力'施工机械、运输设备、主要建筑材料、构件和半成品的需要量计划，用以解决供应问题。(6)施工平面图设计其目的是为了解决施工现场平面和空间安排等问题。即把设入的各种资源(如材料'构件、机械、运输等)和生产、生活所需临建设施和场地，最佳地布置在施工现场，以保证整个现场能有组织、有秩序、有计划的文明施工。(7)主要技术经济指标(8)主要安全技术
