第8-9次 任务2 绘制平面图之四.docx

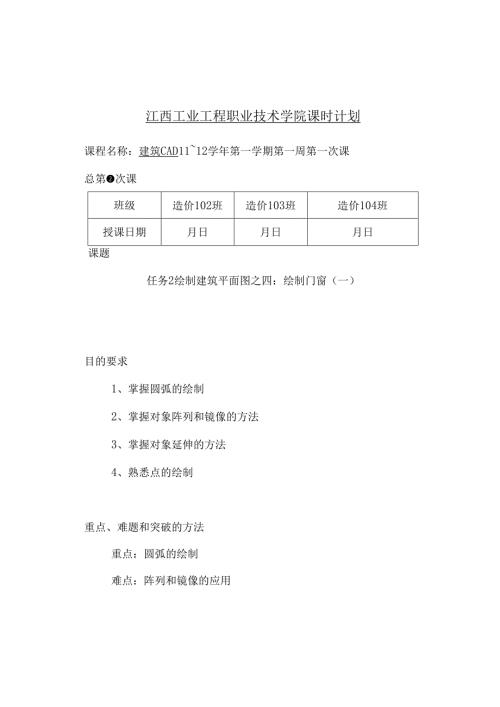

江西工业工程职业技术学院课时计划课程名称：建筑CAD1112学年第一学期第一周第一次课总第次课班级造价102班造价103班造价104班授课日期月日月日月日课题任务2绘制建筑平面图之四：绘制门窗（一）目的要求1、掌握圆弧的绘制2、掌握对象阵列和镜像的方法3、掌握对象延伸的方法4、熟悉点的绘制重点、难题和突破的方法重点：圆弧的绘制难点：阵列和镜像的应用教学内容和步骤（附后）江西工业工程职业技术学院课时计划课程名称：建筑CAD1112学年第一学期第一周第一次课总第2次课班级造价102班造价103班造价104班授课日期月日月日月日课题任务2绘制建筑平面图之四：绘制门窗（二）目的要求1、巩固基本绘图命令和编辑命令的使用2、掌握门窗的绘制重点、难题和突破的方法重点：开窗洞门洞的方法难点：墙线的修剪教学内容和步骤（附后）任务2绘制建筑平面图一IT*一3=亘-r.7-A本任务目标：）,克蛆原制,什想-IWT肃而本任务分成以下七个任务小任务一：绘制图幅、图框、图标小任务二：填写标题栏、绘制定位轴线小任务三：绘制轴线图并标注轴线编号与绘制双墙线小任务四：绘制门窗小任务五：绘制散水与细部小任务六：标注尺寸小任务七：绘制标准层平面图小任务四：绘制门窗一、本小任务目标二、涉与到的命令ArrayMirrorEraseArcExtend等(一)圆弧的绘制启用命令的方法(1)绘图工具栏(2)菜单：“绘图”I“圆弧”命令(3)命令行：Arc（八）实训练习2-4-1：如图，绘制一个宽度为1200的门的平面图。(二)对象的阵列1、方法：(1)修改工具拦；(2)命令行：array(AR)；(3)菜单：修改一一阵列2、阵列的类型(1)矩形阵列(2)环形阵列实训练习2-4-2：完成教材58页练习2-3步骤提示：1 .绘制两条相互垂直的轴线2 .以轴线的交点为圆心，分别绘制一个直径为19和49的圆。3 .以刚才绘制的大圆的上象限点为圆心，绘制直径为7和16的圆。4 .对直径为7和16的两圆进行阵列。5 .对图形进行修剪，得到最终图形。(三)镜像对象方法：(1)修改工具拦；(2)命令行：mirror(MI)；菜单：(3)修改镜像实训练习2-4-3：使用镜像命令完成教材58页练习2-1(四)删除(五)延伸1.方法：(1)修改工具栏(2)菜单：“修改”I“延伸”(3)命令行：Extend(EX)(六)点的绘制1、点的样式设置：(1)菜单：“格式”I“点样式”命令(2)命令行：DDPType2、启用绘制点记法：(1)菜单：“绘图”I“点”(2)命令行：单点(多点)：Point定数等分：Divide定距等分：Measure三、操作步骤提示：1、绘制一个窗洞线窗洞大小为1500,离左右墙线为9302、完成其他窗洞线3、开门洞门洞大小为1000,离左右墙线11804、墙线修剪5、绘制窗线并标注编号一组窗线由四条线段组成，间距从上到下分别为：150,70,150窗的标注：文字高为500。6、绘制门线、开启线并标注编号门由三部分组成：门线、开启线与门的编号。门线是一条长为100Omm的中实线，开启线是一条弧线，门的编号用M-I等标注。7、完成一些细部的绘制，如台阶等。四、任务小结1、阵列时，如果是向右向上阵列，那么输入行间距、列间距为正值；反之，输入的是负值。2、门线与其开启线的绘制还有很多种方法，掌握自己较为熟狭隘的一种；3、本节的内容较多，需要认真练习，在反复练习的基础上掌握各种命令的应用技巧。
