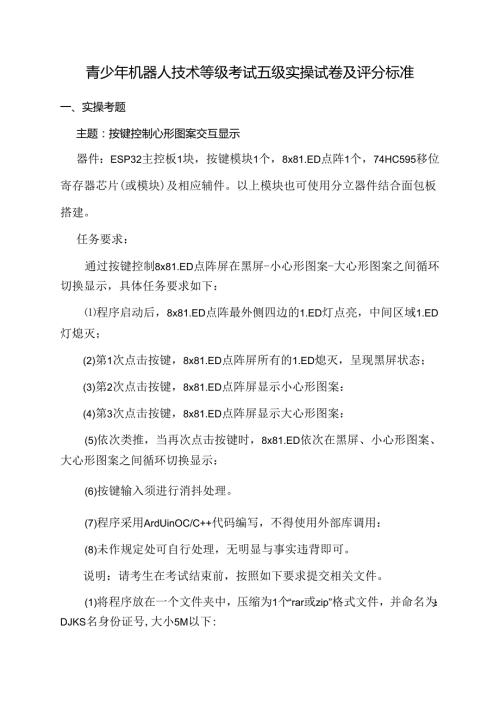

青少年机器人技术等级考试五级实操试卷及评分标准一、实操考题主题：按键控制心形图案交互显示器件：ESP32主控板1块，按键模块1个，8x81.ED点阵1个，74HC595移位寄存器芯片(或模块)及相应辅件。以上模块也可使用分立器件结合面包板搭建。任务要求：通过按键控制8x81.ED点阵屏在黑屏-小心形图案-大心形图案之间循环切换显示，具体任务要求如下：程序启动后，8x81.ED点阵最外侧四边的1.ED灯点亮，中间区域1.ED灯熄灭；(2)第1次点击按键，8x81.ED点阵屏所有的1.ED熄灭，呈现黑屏状态；(3)第2次点击按键，8x81.ED点阵屏显示小心形图案：(4)第3次点击按键，8x81.ED点阵屏显示大心形图案：(5)依次类推，当再次点击按键时，8x81.ED依次在黑屏、小心形图案、大心形图案之间循环切换显示：(6)按键输入须进行消抖处理。(7)程序采用ArdUinOC/C+代码编写，不得使用外部库调用：(8)未作规定处可自行处理，无明显与事实违背即可。说明：请考生在考试结束前，按照如下要求提交相关文件。(1)将程序放在一个文件夹中，压缩为1个“rar或zip”格式文件，并命名为：DJKS名身份证号,大小5M以下:将程序文件通过“上传附件”按钮进行上传:（3）程序编写过程中不得打开其它示例程序，如发现，实操成绩按照O分处理。参考资料：数组heartB和heartS分别为大小心形的点阵数据。编程时可参考使用。b.eheartB=（0x99,0x00,0x00,0x00,0x81,0xC3,0xE7tOxFF）：bythearts=0xFF,OxDB,0x81,0x81,0xC3,0xE7,OxFF,OxFFJ;二、评分组成（共WO分）1、电路搭设（20分）元器件：（1）装置中包含按键模块；（2分）（2）装置中包含8x81.ED点阵；（2分）（3）装置中包含74HC595移位寄存器模块或芯片；（2分）电路搭设：（4）按键模块与主控板正确连接；（4分）（5）8x8点阵与74HC595移位寄存器模块或芯片正确连接；（5分）（6）74HC595移位寄存器模块或芯片与主控板正确连接。（5分）2、功能实现（80分）（1）程序启动后，实现8x81.ED点阵最外侧四边的1.ED灯点亮，中间区域1.ED灯熄灭；（20分）实现第1次点击按键，8x81.ED点阵屏所有的1.ED熄灭，呈现黑屏状态:（15分）（3）实现第2次点击按键,8x81.ED点阵屏显示小心形图案;（15分）（4）实现第3次点击按键，8x81.ED点阵屏显示大心形图案：（15分）（5）再次连续点击按键，实现8x81.ED依次在黑屏、小心形图案、大心形图案之间循环切换显示。（15分）
