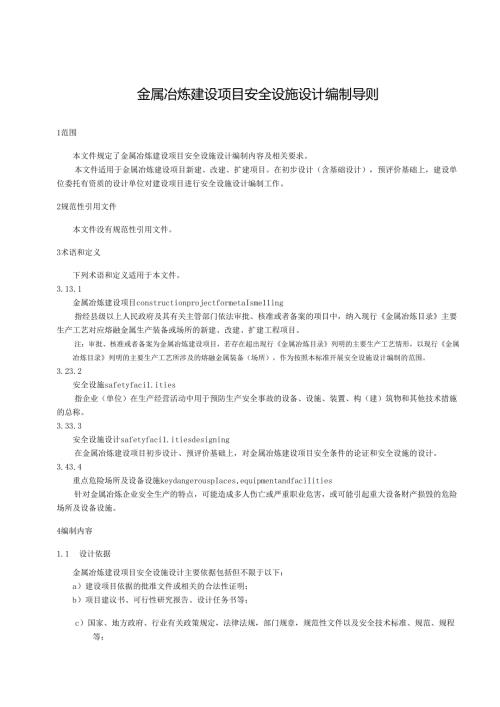

金属冶炼建设项目安全设施设计编制导则1范围本文件规定了金属冶炼建设项目安全设施设计编制内容及相关要求。本文件适用于金属冶炼建设项目新建、改建、扩建项目。在初步设计（含基础设计），预评价基础上，建设单位委托有资质的设计单位对建设项目进行安全设施设计编制工作。2规范性引用文件本文件没有规范性引用文件。3术语和定义下列术语和定义适用于本文件。3.13.1金属冶炼建设项目constructionprojectformetaIsme11ing指经县级以上人民政府及其有关主管部门依法审批、核准或者备案的项目中，纳入现行金属冶炼目录主要生产工艺对应熔融金属生产装备或场所的新建、改建、扩建工程项目。注：审批、核准或者备案为金属冶炼建设项目，若存在超出现行金属冶炼目录列明的主要生产工艺情形，以现行金属冶炼目录列明的主要生产工艺所涉及的熔融金属装备（场所），作为按照本标准开展安全设施设计编制的范围。3.23.2安全设施safetyfaci1.ities指企业（单位）在生产经营活动中用于预防生产安全事故的设备、设施、装置、构（建）筑物和其他技术措施的总称。3.33.3安全设施设计safetyfaci1.itiesdesigning在金属冶炼建设项目初步设计、预评价基础上，对金属冶炼建设项目安全条件的论证和安全设施的设计。3.43.4重点危险场所及设备设施keydangerouspIaces,equipmentandfaciIities针对金属冶炼企业安全生产的特点，可能造成多人伤亡或严重职业危害，或可能引起重大设备财产损毁的危险场所及设备设施。4编制内容1.1 设计依据金属冶炼建设项目安全设施设计主要依据包括但不限于以下：a）建设项目依据的批准文件或相关的合法性证明；b）项目建议书、可行性研究报告、设计任务书等；c）国家、地方政府、行业有关政策规定，法律法规，部门规章，规范性文件以及安全技术标准、规范、规程等；d）建设项目安全预评价报告；e）其他设计依据及有关说明文件。1.2 建设项目概况1.2.1 建设单位基本情况简要说明建设单位简介（性质）、隶属关系、历史沿革、主营业务、近年安全生产状况。1.2.2 建设项目性质、任务及范围建设项目性质，是指新建、改建或者扩建项目。1.2.3 建设项目基本概况金属冶炼建设项目基本概况内容应包括：a）建设项目的产品方案和设计规模，主要技术方案及生产工艺流程，主要设备设施，特种设备及主要安全附件；b）建设项目地理位置及选址，项目用地，厂区总平面布置及功能分区、建设场地周边情况；c）建设项目主要原料、辅助料的品种、数量与来源，主要产品、副产品品种与数量；d）建设项目配套和辅助工程（如供配电、给排水、供气、能源介质、供冷、消防、防雷防静电、自控仪表、仓储设施、厂内运输等工程，特别是涉及到项目安全保障的工程等）的能力及来源;e）建设项目厂内外熔融金属运输方式及运输量；f）建设项目总投资与主要技术经济指标；g）组织机构与劳动定员等；h）现有安全管理情况；D建设项目其他特殊要求。1.2.4 改、扩建项目利用原有设施的情况简要说明利用原有场地、建（构）筑物及设备设施的情况，并对其是否满足改、扩建项目的安全要求进行分析说明；原有安全设备设施的利用与衔接情况。1.3 建设项目危险源及危险、有害因素分析4. 3.1总则根据建设项目初步设计以及安全预评价的结果，对建设项目的主要物料、生产工艺、设备设施及平面布置、建筑及场地布置、自然环境及周边环境等的危险、有害因素以及危害程度进行分析。5. 3.2危险、有害因素分类依据列出建设项目危险、有害因素辨识与分析参照标准，辨识与分析至少涵盖人、物、环、管等方面。6. 3.3主要物料危险、有害因素，危害程度分析分析建设项目在生产过程中使用和贮存的主要原燃辅料、中间产品、成品、副产品及其种类、数量及其在储运过程中存在的危险、有害因素及危害程度。如熔融金属，压缩气体，易燃易爆、有毒有害、腐蚀性、放射性等物质，并明确其危险、有害因素的类别及生产、贮存、输送、使用的部位。4.3.4 生产工艺、设备设施等情况分析分析生产工艺及设备设施存在的各类危险、有害因素及危害程度，包括设备设施操作、控制以及检维修、特种作业等过程中存在的危险、有害因素，并列出危险、有害因素的类别及存在的部位。a）主体生产系统存在的危险、有害因素及危害程度分析；b）辅助生产系统存在的危险、有害因素及危害程度分析，及发生异常情况时对安全生产可能造成的危害程度分析。4.3.5 3.5总平面布置及建筑结构等情况分析金属冶炼建设项目总平面布置及建筑结构等情况分析应包括以下：a）总平面布置存在的危险、有害因素分析；b）厂内熔融金属运输（铁路、道路等）存在的危险、有害因素分析；c）建（构）筑物承受重荷载、振动、高温、射源、高温熔融金属喷溅等可能造成的危险性及危害程度分析。4.3.6 自然条件及周边环境安全分析金属冶炼建设项目自然条件及周边环境安全分析应包括以下：a）当地自然条件对建设项目安全生产的影响，包括自然环境状况（地形地貌、工程地质、水文、气象条件）及自然灾害（如滑坡、泥石流、地震、雷电、寒冻、洪水、暑热、大风、大雨、雪灾等）对本建设项目可能造成的危险、有害因素及危害程度；b）建设项目与周边设施（公共设施、工业设施、交通设施等）生产、经营活动和居民生活在安全方面的相互影响；可能对本项目造成重大危害的危险源或使用易燃易爆、有毒有害危险品的企业、设施等。建设项目自身存在危险、有害因素对周边企业、居民区造成伤害分析。4.3.7 重点危险场所及设备设施分析针对金属冶炼企业（活动）安全生产的特点，分析建设项目投产后可能造成多人伤亡或严重职业危害,或可能引起重大设备财产损毁的重点危险场所及设备设施存在的危险性，主要包括：a）冶炼炉窑，高温熔融金属（渣）生产、储存、吊装、运输及铸造；b）煤气、二氧化硫、硫化氢、天然气、氮气、氤气、氢气、氯气等有毒有害或者易燃易爆气体，氧气等助燃气体的来源、输送、贮存和使用设备设施、场所；c）特种设备（涉及熔融金属相关的特种设备）、煤粉喷吹系统；d）存在煤尘、铝尘、锌尘、镁尘等粉尘爆炸危险的设备、设施；e）变压器室、液压站、电气室等重点防火场所；f）放射源；g）其他场所及设备设施。4.3.8 其他危险、有害因素分析金属冶炼建设项目涉及的其他危险、有害因素分析。4.3.9 危险、有害因素综述总结金属冶炼建设项目危险、有害因素辨识与分析总体情况，以图表列出该建设项目危险、有害因素的概况。4.4设计采取的安全设施、防范措施4. 4.1主要物料危险防范措施熔融金属、易燃易爆、有毒有害、腐蚀性、放射性等危险物质在生产、输送、贮存、使用、废弃环节采取的监测预警、隔离警戒、警示标识等防范措施。5. 4.2工艺流程及设备设施针对4.3中分析的各类危险、有害因素，论述各生产单元所采用工艺、设备选型、设备布置的安全措施；重要设备（部位）的温度、压力等关键参数的检测、报警、联锁等保护措施，异常工况及事故状态下的应急处置措施；工艺装置中安全设施的配备；设备设施检维修过程中的安全措施。6. 4.3总平面布置及建筑结构布置7. 4.3.1场地布置与运输金属冶炼建设项目场地布置与运输设计采取的安全设施、防范措施应包括：a）保证人流、物流安全的功能分区，生产工艺布置、车间布置及操作室的布置，厂区、厂房安全出口、消防通道、安全通道及疏散指示标志等；通过平面布置示意图，标明存在危险、有害因素的主要设备设施的安全间距和预留检修场地、消防通道的情况；b）铁路、道路、管网与建（构）筑物等之间的安全距离；运输、装卸、道路设计等安全措施；c）动力设施（如变配电站、锅炉房、储能器等）的分布及防范安全措施。8. 4.3.2建筑与结构金属冶炼建设项目建筑与结构设计采取的安全设施、防范措施应包括：a）建（构）筑物抗震设防，根据有关要求提出建（构）筑物抗震设防措施；b）建（构）筑物的火灾危险性类别划分；建（构）筑物的耐火等级、防火分区，防火墙、防火门、泄压面积，按照标准进行防火防爆设计；c）厂房结构设计采取的承受重荷载、振动、高温辐射、熔融金属喷溅冲刷、振动与冲击、防渗等措施；d）建（构）筑物通风、散热、采光等措施。4.4.4厂址选择及自然灾害防范措施针对所选厂址自然环境条件存在的主要危险因素及自然灾害提出相应的防范措施。4.4.5重点危险场所安全措施4.4.5.1安全间距重点危险场所及设备设施的位置，与其他设施的安全距离及安全防护措施。4.4.5.2易燃易爆、有毒有害场所根据易燃易爆、有毒有害物质性质及其数量等因素，确定本项目所有建、构建物的耐火等级；明确可燃、有毒气体泄漏监测报警仪、防爆电气、消防设备及设施的设置、安装、验收要求。4.4.5.3监测与监控系统对重点危险场所及设备设施应采取的监测与监控。4.4.6公用和辅助设施阐述电力负荷分级，电源及供电系统的安全措施；爆炸危险区域划分；电气设备的接地、防漏电、防过流、防雷、防爆、防震动、防静电、防过压、过载、短路等的安全保护措施；UPS双回路系统、继电保护系统；电气、通讯、工作照明、检修照明及事故应急照明等措施。4.4.6.2机械安全措施阐述金属冶炼建设项目主要机械安全防护装置的安全措施。4.4.6.3消防措施阐述厂区消防系统、消防给水和固定灭火装置、火灾自动报警及联动控制、防烟及排烟设计、疏散楼梯、疏散通道等设置情况；厂内易燃区域、设备易燃部位等的防灭火措施。4.4.6.4能源介质及动力安全措施阐述能源介质的使用设施及监测控制措施。4.4.6.5给排水安全措施阐述供、排水系统安全措施。4.4.6.6采暖通风及空气调节措施阐述作业场所温度要求，控制室、休息室、作业场所等采暖通风及空气调节措施。4.4.6.7自动控制及通信设施安全措施阐述计算机自动化控制系统（包括应急电源系统、紧急停车系统、安全仪表系统，可燃和有毒有害气体检测和报警设施等），操作控制室的设置；通信系统与要求。4.4.7特种设备及强制检测设备设施单元安全措施4.4.7.1起重机械金属冶炼建设项目起重机械安全措施应包括：a）阐述起重机械的种类、数量及其分布及安全措施；b）对吊运熔融金属起重机选型、安装、施工、验收等安全措施。4.4.7.2压力容器、管道，阀门及其强制检测附件阐述压力容器、管道，阀门的种类、数量及其分布，压力容器、管道、阀门的设计、选型安装、验收等安全措施。4.4.7.3熔融金属相关的特种作业车辆熔融金属相关的特种作业车辆的种类、数量以及选型、验收等安全措施。4.4.7.4防雷设施监测防雷设施种类、数量及其分布；防雷装置设计、施工、检测、验收等安全措施。4.4.8其他安全措施阐述高温设备的保温措施；防护栏杆、检修平台、安全罩、围栏等防高处坠落、跌落的措施；各种安全通道、楼梯、钢梯的设置；煤气、氧气等及各种管线的标准化、规范化敷设及色标要求；安全警示标志、安全色、安全告知卡等措施。4.5 安全管理机构设置、安全管理人员配备、安全防护设施管理4.5.1 安全管理机构的设置对建设项目投入生产或者使用后根据相关法律法规要求设置安全管理机构。4.5.2 5.2安全管理人员及注册安全工程师的配备对建设项目投入生产或者使用后按照相关法律法规的要求配备安全管理人员及注册安全工程师。4.5.3 劳动防护、应急防护用品的配备劳动防护用品、应急防护用品等的配备。4.6 人员安全教育培训内容主要负责人、安全生产管理人员、特种作业人员、一般从业人员、相关方人员等安全教育培训要求及建议。4.7 工艺、技术和设备、设施的先进性和可靠性分析对建设项目所采用的工艺技术方案、设备和设施的先进性、可靠性进行分析说明。4.8 安全设施专项投资概算4.9 8.1安全设施总投资概算建设项目总投资概算、安全设施投资概算及其占总投资概算的比例。4.10 2安全设施分类投资概算建设项目安全设施分类投资概算及其占安全设施投资概算的比例，包括：主要生产环节及设备安全防范设施费用、重点危险场所及设备设施的检测与监控费用、安全教育培训设施费用、事故应急措施费用、安全评价和安全设施设计编制费用、特种设备检测费用、其他安全投资等，并采用表格形式将各项费用分别列支。4. 9安全预评价报告中安全对策措施建议采纳情况说明金属冶炼建设项目安全预评价报告中安全对策措施建议采纳情况说明应包括：a）简述初步设计阶段的工程内容、技术方案等是否与项目安全预评价报告相一致，如有变化应说明变化内容；b）简述本项目安全预评价报告的主要结论、安全措施要求；c）建设项目前期开展的与安全生产有关的科研、试验工作及成果，以及有关试验、科研成果在本项目安全设施设计中的应用情况；d）分类列出本项目安全预评价报告中提出的安全对策措施的采纳情况；对未采纳的，说明原因、依据和对策措施。4.10 预期效果以及存在的问题与建议4.10.1 预期效果根据国家现行有关安全生产法律法规、部门规章、标准规范和国内外同类型装置（设施）发展情况，简述建设项目主要危险、有害因素，主要控制措施以及达到的安全水平和效果等。4.10.2 存在的问题与建议简要分析、归纳本建设项目存在的问题，并提出相应的对策与建议。4.11 事故预防及应急管理措施建设项目投入生产或者使用后应按照相关法律法规的要求设置应急救援组织和机构，配备应急救援人员以及主要事故应急救援设施等要求。4.12 法律、法规、规章、标准规定需要说明的其他事项金属冶炼建设项目安全设施设计中，国家法律、法规、规章、标准规定需要说明的其他事项内容。5编制要求4.13 全设施设计的总体要求安全设施设计编制应全面、概括地反映安全设施设计的全部工作和内容。安全设施设计应文字简洁、准确,可同时采用图表、图片等形式，确保安全设施设计内容清晰、明确，利于阅读和审查。数据、资料和预测性计算过程等内容可编入附录。安全设施设计应根据对象的特点及要求，按照5.2的要求进行编制。5. 2安全设施设计的格式与内容金属冶炼建设项目安全设施设计主要包含以下内容：a）封面一（附录A）；b）扉页二（附录B）；c）封三，设计单位资质证书（复印件或复制件）；d）封四，设计、校核、审核人员等签署表（附录C）；e）前言，应包含设计目的、设计过程和致谢词；f）目录，目录的编排应列出章、节的名称；g）非常用的术语、符号和代号说明；h）主要内容；i）附件、附图与附表。6. 3字号和字体前言标题应采用3号黑体字，前言内容的文字表述部分采用小4号宋体字。主要内容的章、节标题分别采用3号黑体字，项目标题采用4号黑体字；内容的文字表述部分采用小4号宋体字，表名、图名采用五号黑体，表格表述部分可选择采用5号或者6号宋体字；附件的图表可选用复印件，附件的标题和项目标题分别采用3号和4号黑体字，行距见表1中排版要求。内容的文字和表格表述采用的字体同“主要内容、页眉名称采用五号楷体-GB2312字，页脚页码采用五号楷体-GB2312字。附图要求1:1复制附图。5.4 纸张、排版采用A4白色胶版纸（70g以上）；纵向排版，左边距28则、右边距20mm、上边距25mm、下边距20mm；章、节标题居中，项目标题空两格。具体要求见表1。表1排版要求序号页别排版要求1前言前言标题居中：前言每段文字首行缩进2字符，回行时顶格，行间距为1.5倍行距表1排版要求（续）序号页别排版要求2目录目录标题居中：1章名（顶格）××1. 1节名（缩进2字符）××1.2节名（缩进2字符）××行间距为1.5倍行距3正文1章名标题居中，遇章分页1.1.节名标题顶格1.1.1条名标题顶格1.1.1.1.条名标题顶格每段文字首行缩进2字符，回行时顶格，正文行间距为1.25倍行距表名位于表的上方，居中；图名位于图的下方，居中4附件、附图附件、附图的标题居中5.5 制作除附图、复印件等外，双面打印文本。5.6 封装建设项目安全设施设计正式文本装订后，装订线在左侧，正式文本装订后，应在以下位置加盖公章或签字：a）封面加盖建设项目单位公章；b）扉页加盖设计单位公章；c）设校审人员名单进行手签字；d）结论加盖设计单位的公章；e）封页设计单位公章。5.7 附件、附图与附表5.7.1 安全设施设计主要附件附件应包括但不限于以下内容的复印件：a）建设项目立项、核准（批复）等文件；b）建设单位的经营范围；c）设计单位的经营范围、资质；d）建设项目安全设施设计合同或委托书；e）建设项目安全预评价报告封面、结论意见。5.7.2 安全设施设计主要附图安全设施设计主要附图应包括但不限于以下：a）建设项目区域位置图（标明与周边单位、社区等的距离）；b）厂区总平面布置图（标明可能发生重大伤亡半径、重点危险场所及设备设施的位置）；c）爆炸危险区域划分图；d）主要生产工艺流程图；e）工艺设备平面布置图（标明主要危险、有害因素，设备设施之间的安全间距和预留检修场地的情况）；f）易燃易爆、有毒有害能源介质、熔融金属炉窑冷却水系统管网布置图。5.7.3 安全设施设计主要附表列出主要设备设施以及特种设备一览表。附录A（规范性）安全设施设计封面格式（建设项目名称）安全设施设计建设单位：建设单位法定代表人：建设项目单位：建设项目单位主要负责人：建设项目单位联系人：建设项目单位联系电话：（建设项目单位公章）年月日附录B（规范性）安全设施设计扉页格式（建设项目名称）安全设施设计设计单位：设计单位法定代表人:设计单位联系人：设计单位联系电话：（设计单位公章）年月日附录C（规范性）安全设施设计设校审人员名单格式专业名称设计校对审核审定签名参考文献1 GB5083生产设备安全卫生设计总则2 GB/T12801生产过程安全卫生要求总则3 GB/T13861生产过程危险和有害因素分类与代码4 GB50016建筑设计防火规范5 GB50058爆炸危险环境电力装置设计规范6 GBZ1.工业企业设计卫生标准7 AQ7011高温熔融金属吊运安全规程
