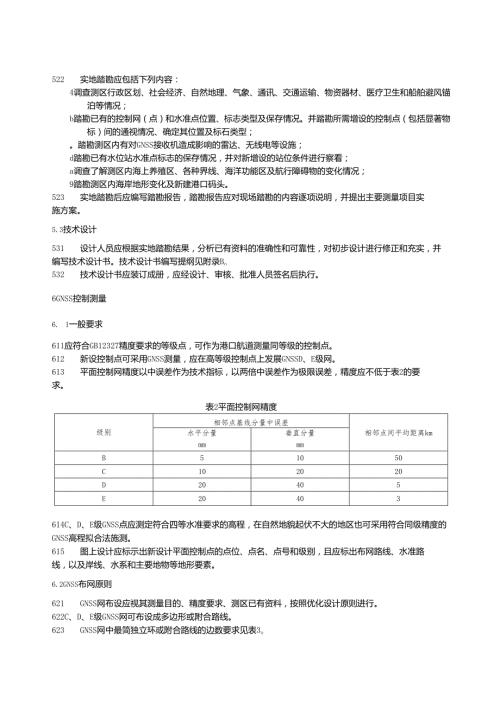

522实地踏勘应包括下列内容：4调查测区行政区划、社会经济、自然地理、气象、通讯、交通运输、物资器材、医疗卫生和船舶避风锚泊等情况；b踏勘已有的控制网（点）和水准点位置、标志类型及保存情况。并踏勘所需增设的控制点（包括显著物标）间的通视情况、确定其位置及标石类型；。踏勘测区内有对GNSS接收机造成影响的雷达、无线电等设施；d踏勘已有水位站水准点标志的保存情况，并对新增设的站位条件进行察看；a调查了解测区内海上养殖区、各种界线、海洋功能区及航行障碍物的变化情况；9踏勘测区内海岸地形变化及新建港口码头。523实地踏勘后应编写踏勘报告，踏勘报告应对现场踏勘的内容逐项说明，并提出主要测量项目实施方案。5.3技术设计531设计人员应根据实地踏勘结果，分析已有资料的准确性和可靠性，对初步设计进行修正和充实，并编写技术设计书。技术设计书编写提纲见附录Bo532技术设计书应装订成册，应经设计、审核、批准人员签名后执行。6GNSS控制测量6. 1一般要求611应符合GB12327精度要求的等级点，可作为港口航道测量同等级的控制点。612新设控制点可采用GNSS测量，应在高等级控制点上发展GNSSD、E级网。613平面控制网精度以中误差作为技术指标，以两倍中误差作为极限误差，精度应不低于表2的要求。表2平面控制网精度级别相邻点基线分量中误差相邻点间平均距离km水平分量mm垂直分量mmB51050C102020D20405E20403614C、D、E级GNSS点应测定符合四等水准要求的高程，在自然地貌起伏不大的地区也可采用符合同级精度的GNSS高程拟合法施测。615图上设计应标示出新设计平面控制点的点位、点名、点号和级别，且应标出布网路线、水准路线，以及岸线、水系和主要地物等地形要素。6.2GNSS布网原则621GNSS网布设应视其测量目的、精度要求、测区已有资料，按照优化设计原则进行。622C、D、E级GNSS网可布设成多边形或附合路线。623GNSS网中最简独立环或附合路线的边数要求见表3o表3最简独立环或附合路线边数单位为条级别CDE最简独立环或附合路线的边数6810624GNSS网中相邻点之间平均距离应符合表2要求。相邻点最小距离宜为平均距离的1/31/2；最大距离可为平均距离的2倍。625新布设的GNSS网应与附近已有的国家高等级控制点进行联测，联测点数应不少于三个。626求取GNSS点在某一参考坐标系中的坐标时，应与该参考坐标系中的原有控制点联测，联测的总点数应不少于三个。用常规测量方法加密控制网的地区，D、E级网点应有一个至两个方向通视。627求取GNSS网点的正常高时，应根据需要进行三（四）等高程联测。C级网点应每隔3点6点联测一个高程点，D、E级可按控制网规模确定联测点数。628加密测设低等级的GNSS网点时，采用的高等级GNSS网点点数应不少于4个。6.3选点及埋石631实地选点的要求如下：4点位周围应视野开阔，视场高度角不宜超过15°,并便于接收机安置和操作；B远离大功率无线电发射源（如电视台、电台、微波站等），其距离应不小于200m；远离高压输电线和微波无线电传送通道，其距离应不小于50m；D附近不应有强反射卫星信号的物件，如大型建筑物和磁性物体等；d交通方便，并有利于其他测量手段扩展和联测；地面基础应稳定，易于点位保存；9宜充分利用符合要求的原有控制点；应使测站附近的地形、地貌、植被等与周围环境保持一致，以减少气象元素的代表性误差。632埋石要求如下：4各种类型的标石上宜设置标芯，并用铜或不锈钢制作；B标芯上可刻精细十字线或嵌入不同颜色金属，直径应不小于0.5mm；。在标志表面上宜刻制“GNSS”及施测单位名称，并在现场绘制点之记。633GNSS点命名要求如下：4GNSS点应以该点位所在地地名命名，可加注所在地方向，如“张村东”“孟村北”,无法区分时应注阿拉伯数字编号；B采用旧点标石时，应沿用旧点名。如旧点位所在地名称已变更时，应在新点名后括号内注明旧点名。如与水准点重合，应在新点名后注明水准点等级和编号。6.4观测641GNSS接收机选用应符合表4的要求。表4GNSS接收机选用要求级别BCD、E单频/双频双频/全波长双频/全波长双频或单频观测量至少有1.1.1.2载波相位1.1.1.2载波相位1.1.载波相位同步观测接收机台数三4三2642GNSS接收机使用前应按CH8016规定进行检定。643各级GNSS控制网测量应符合表5中的基本技术要求。表5各级GNSS控制网测量基本技术要求项目级别CDE卫星截止高度角，°151515同时观测卫星数242424有效卫星总数262424观测时段数2221.621.6时段长度24hN60minN40min采样间隔，S10305155-15注1：有效卫星总数为各单一卫星定位系统各时段的有效卫星数扣除其间的重复卫星数。注2：观测时段数大于等于1.6,指每站观测一时段，至少60%测站再观测一时段。注3：观测时段长度，应为开始记录数据到结束记录的时间段。644接收机在启动前与作业过程中，应随时逐项填写过程记录。645每时段观测前后应在天线互为120。方向上各量取天线高一次，两次量高之差应小于3mm,取平均值作为最后天线高。若互差超限，应查明原因，并应将处理结果记入测量手簿中的记事栏。646用三脚架安置天线时，天线安置对中误差应不大于Immo647观测期间，应防止接收设备震动和移动，并应防止人员和其他物体碰动天线或阻挡信号。648观测期间，不应在天线附近50m以内使用大功率电台及Iom以内使用对讲机。649冬季作业，接收机应适当保暖；夏季作业，接收机应避免阳光直接照晒，确保接收机正常工作。64D每时段观测过程不应进行以下操作：a）接收机关闭又重新启动；b）进行自测试；c）改变卫星截止高度角；d）改变数据采样间隔；e）改变天线位置；f）按动关闭文件和删除文件等功能键。6411当规定的作业项目均已完成，应将觇标恢复原状，之后方可迁站。6.5数据处理651数据处理使用的软件应经试验鉴定。652数据处理准备应包括下列工作内容：4外业资料观测质量检查；B不同类型接收机的记录数据应转换成同一格式；。进行高标控制点、偏心观测点的投影和归心计算。653基线向量解算要求如下：4C级及以下基线可采用广播星历；B各级GNSS观测值均应加入对流层延迟修正，对流层延迟修正模型中的气象元素可采用标准气象元素；。基线解算应按同步观测时段为单位进行。按多基线解算时，每个时段应提供一组独立基线向量及完全的方差一协方差阵；按单基线解算时，应提供每条基线分量及其方差一协方差阵；C级及以下GNSS网，根据基线长度可采用不同的数据处理模型。小于15km以内的基线，应采用双差固定解；大于15km以上的基线宜在双差固定解和双差浮点解中选择最优结果；同步观测时间小于15min的快速定位基线，应采用合格的双差固定解作为基线解算的最终结果。654基线向量解算方案要求如下：4根据外业实施的精度要求和实际情况、软件的功能和精度，可采用多基线解或单基线解；b应根据已知点的情况确定坐标起算点，每个同步观测图形应至少选定一个起算点。6.6外业数据质量验核661同一时段观测值的数据剔除率应小于10%o662同一条边任意两个观测时段的成果互差应小于接收机标称精度的11o663若干个独立观测边组成闭合环时，各坐标差分量闭合差应满足公式（1）：厂（1）式中：闭合差；边数；相应级别规定的精度。可采用外业测量时使用的GNSS接收机标称精度，计算时边长按实际测设边长计算。664同步观测环检核：所有闭合环的闭合差均应满足公式（2）的规定。r（2）665附合线路应作闭合差检验，其检验方法和限差要求同6.6.3要求。666单点支线检查，两个观测时段解算基线结果互差应小于相应等级精度指标的"°6. 7重测和补测671按施测方案未测和漏测，或观测数据现场检查不能采用的，均应及时补测。672同一条边各时段解算成果互差超限时，应重测质量较差的观测时段和边。673闭合环的闭合差超限时，应检查观测手簿和计算过程是否存在粗差，对存在问题的边和点应进行重测。674经资料处理和质量检查后，因观测数据或观测时间不足，致使解算不出或解算出的成果质量不符合要求时应重测。675其他严重违反本规定的，应补测或重测。676补测重测的情况应记入数据处理报告中。6.8C级及以下各级GNSS网无约束平差681在基线向量检核符合要求后，应以一个点的2000国家大地坐标系三维坐标作为起算依据，进行GNSS网无约束平差。无约束平差应提供各点在2000国家大地坐标系下的三维坐标、各基线向量及其改正数和其精度信息。682无约束平差中，基线分量的改正数绝对值（、）应满足公式（3）要求，否则，视为该基线或其附近的基线存在粗差，应予剔除至满足公式（3）要求。式中:743浮子式验潮仪观测水位要求如下：4验潮井内与井外水面应同升降，井内与井外水位允许偏差为±1.cm,并应具有良好的消波性能；B验潮仪读数精度允许偏差为±1.cm,时间比对精度允许偏差为±1.min;。验潮仪读数与水尺校对读数允许偏差为±2cm；水位站应检查水尺零点高程或水尺零点与工作水准点之间高差有无变化，记录仪器所示的潮时、潮高与标准时间、实际水位之差，发现差异时，应进行修正并记录；a更换记录介质前，应将验潮仪所示的潮时、潮高与标准时间、井外水尺读数记录于介质或标签纸上，确认无误后方可换介质；上更换记录介质后，应将仪器所示的潮时、潮高与标准时间与人工观测水位进行比较，如有差异，应调整并记录；逢高、低潮时刻，不应更换记录介质。744水尺观测水位要求如下：4设立的水尺，应牢固、垂直于水面，高潮不应淹没、低潮不应干出。设有二根水尺时，应至少有O.3m的重叠，水尺分划累积误差允许偏差为±0.5cm；B水位观测间隔应不大于30min,高、低平潮及其前后Ih和水位异常变化时，应每隔IOmin观测一次，并读至厘米，时间读到整分；。当水面波动较大时，应取其波峰与波谷的平均值。当水尺读数小于等于0.3m,或尺顶将要淹没时，应及时更换水尺。更换水尺时，应同时读取两根水尺的读数，连续观测三次，其互差允许偏差为±2cm,取其均值作为改正数，并记入观测手簿；因故漏测水位时，应按实际观测时间的数据记载，水位观测人员不准许擅自插补水位；水位站所使用的钟表，每天应与北京时间校对一次，允许偏差为±1.min0校对结果应记入观测手簿；9水位观测时，应利用潮面水准等方法经常检查水尺之间相互关系有无变动，当水尺零点变动超过±3cm时，应重新联测水尺零点。745压力式验潮仪观测水位要求如下：4使用前，应联机检查设备是否工作正常，并应检查各项参数设置是否正确，水位采样频率不低于1Hz,且设定高频水位采样值的滤波方法，水位存储或输出间隔不大于IOmin;B验潮仪读数精度允许偏差为±1.c11b时间比对精度允许偏差为±1.min；。验潮仪读数与水尺校对读数允许偏差为±2c11i;安置于水下的压力传感器应加设保护套筒，保证低潮不干出；a观测的水位应进行海水密度及大气压改正。746雷达式验潮仪观测水位要求如下：4使用前，应联机检查设备是否工作正常，并检查各项参数设置是否正确，水位采样频率应不低于1Hz,且设定高频水位采样值的滤波方法，水位存储或输出间隔应不大于IOmin;B验潮仪读数精度允许偏差为±1.cm,时间比对精度允许偏差为±1.min;。验潮仪读数与水尺校对读数允许偏差为±2c11i;a仪器安装支架应牢固稳定，固定传感器竖轴应与水面垂直，且高潮时不被淹没；a观测的水位序列，应根据信号收发中心的高程和规定的验潮站零点，将观测的负向水位转换为正向水位。747水位站不同水尺的零点读数应归化到统一的水位零点，水位零点应低于最低水位。748岸上验潮站应定期进行人工水尺比对应，比对周期至少30d一次，每次检核时间应不少于4h,采样间隔为IOmin,应记录仪器所显示的潮时、潮高与标准时间、人工观测水位之值，发现差异时，应及时分析解决。8.1定位811一般要求8.1.1.1沿海港口航道测量定位可采用下列方法：a）测距仪与经纬仪组合或全站仪的极坐标或直角坐标定位；b）DGNSS伪距差分（RTD、RBN-DGNSS）、星站差分及DGNSS相位差分（RTK、PPK.CORS）o8.1.1.2定位中心与测深中心宜尽量保持一致，对大于等于1:10000比例尺测量，二者水平距离最大应不超过2m,对小于1:10000比例尺测量，二者水平距离应不超过5mo扫海测量宜将定位中心归算到测深中心或将定位中心置于扫测带中心线上。8.1.1.3测深与定位时间应保持同步，求取时间延迟改正值可采用下列方法：a）定位系统与测深仪器自身的硬件延迟修正；b）在测区海底选择特征点，对测船测得的数据经统计计算求得。8.1.1.4航迹线定位点要求如下：a）不能实施数据自动采集的浅水区，其航迹线定位点的间隔应符合表6要求；表6航迹线定位点的间隔单位为毫米序号测量情况图上间隔平坦海区复杂海区1机动船测深仪器测深4.03.02机动船测杆、水就测深1.21.03非机动船测杆、水就测深0.60.5b）能实施数据采集的测区，航迹线上标记点间隔一般为图上2cm4cm,也可与采用的水深点间隔一致。8. 1.1.5定位系统自设基准台位置的测定要求如下：a）大于等于1:10000比例尺测量按GNSSD级点要求测定；b）小于1:10000比例尺测量按GNSSE级点要求测定。9. 1.1.6当改变航速、改变航向大于5。、调换测线、发现特殊水深及避碰等情况时，应保证定位数据连续，并及时登记。812极坐标与直角坐标定位8.1.2.1 在港区建筑物和机械设施较多的区域，以及地形封闭的大比例尺水深测量，可采用极坐标或直角坐标定位。8.1.2.2 当测角与测距仪器不能同心架设时，测角仪器应架设于设站点的标石中心，测距仪器可偏心架设，但应归算至测站点标石中心。8.1.2.3测角时，应在测前、测后，以及观测过程中每隔Ih2h检查起始方向。起始方向的变动应不超过,否则应从上一次检查至发现超限时间内的成果全部作废重测。8.1. 2.4极坐标定位中误差按公式（26）计算。（26）式中：定位中误差，单位为米（m）；测距仪的测距中误差，单位为米（m）；b）测深过程中发现特殊信号时，应在测深记录纸上注明；C）应在记录纸上记入电压、放大旋钮位置、声速、校准线位置、灵敏度检查和设置情况；d）测深记录纸两端（反面），应贴上标签标识。8.5.2.5测深数据检查要求如下：a）采集的水深数据应与测深记录纸进行回放比对；b）自动采集的水深信号异常，而测深纸模拟记录清楚时，可采用测深记录纸上的水深补入；c）当受风浪影响而回波讯号呈波浪状时，回波讯号连线应勾绘在回波讯号的波峰与波谷的中央。8.5.3水位改正8.5.3.1水位改正前应完成下列工作：a）检查各水位站的验潮零点、平均海面和深度基准面的确定是否准确，数据应取至1cm；b）检查水准联测手簿中各项记录和计算是否正确，有否超限；c）检查水尺或验潮仪零点改正数计算，以及水位归算是否正确；d）水位有无漏测，水位曲线有否异常，数据插补是否正确。8.5.3.2水位站有效控制范围应按公式（33）计算。当相邻水位站的控制范围相互重叠时，各站控制范围内的水深，以其实测水位资料分别进行水位改正：（33）式中：误差约束指标，取测深误差，单位为米（m）；两水位站间的距离，单位为公里（km）；两站的瞬时最大潮高差，单位为米（m）。8.5.3.3 水位改正可采用分带（区）改正法、时差法，以及最小二乘水位拟合法。8.5.3.4 当单站水位不能控制时，相邻两水位站间的潮时和潮高的变化与其距离成比例可双站改正。对于狭窄航道，只有在可忽略水面横向倾斜时，方可利用两个水位站的水位进行两站间的水位改正。采用分带改正时，应正确绘制水位内插曲线，带的界线应基本与潮波传播方向垂直；采用专用软件改正水位时,应根据潮波传播方向，确定潮波传播路径，且内插的（投影）方向线应与潮波传播方向基本垂直。8.5.3.5 应按公式（34）计算水位改正分带数。（34）式中：分带数；两水位站同一时刻的最大潮差，单位为米（m）；测深精度，取0.15mo8.5.3.6在开阔水域，水面横向倾斜不可忽略时，应当利用三个（或三个以上）水位站对其控制区域进行水位改正。8. 5.3.7进行双站或多站水位改正时，与其有关的水位站，水位序列时段应较测深时间段提前Ih开始，并推迟Ih结束。9. 5.3.8计算两水位站的潮时差时，其时间间隔应不大于3min,三个水位站之间潮时差的闭合差应不大于6min,且要求如下：a）采用实测水位计算潮时差时，两站水位序列重叠长度应大于半个潮波周期，半日潮应不小于8h,全日潮应不小于16hob）主测深线的间距应保证相邻测线有效扫宽相互重叠，并应不大于有效测深宽度的80%o在重要航行水域，测深线的间距应不大于有效测深宽度的50%o有效测深宽度应根据仪器性能、回波信号质量、潮汐、测区水深、测量性质、定位精度、水深测量精度以及水深点的密度而定；c）有效扫宽也可根据测区平均水深和仪器波束角计算波束脚印的组合宽度，并应保证波束对海底的全覆盖，且宽深比应不大于仪器标称值；d）确定测深线长度时，应综合考虑水位改正、声速变化、数据安全维护等因素；e）测深线检查应以单波束或其它多波束测深系统测量，也可使用本系统中心区域的波束水深作为检查线，并应符合8.2.2.4和8.2.5.5要求。10. 5.2.11测量实施，要求如下：a）作业前应对系统设置的投影参数、椭球体参数、坐标转换参数以及校准参数等数据进行检查。b）每天作业前和作业后，应分别量取或计算船体坐标系原点处的静态吃水变化值，并应在系统参数中及时调整。c）每天应在测区内有代表性的水域采用声速仪测定声速剖面，当采用平面多波束换能器时，应在处理器中输入换能器表面声速值；如测区时空尺度跨度大，应先调查测区的声速变化；若声速变化大于2ms,应加测声速剖面，进行分区声速改正；若两站声速变化大于2ms,可采用内插法模拟一个声速站。d）应在系统的所有设备稳定工作后，方可进行测深作业；在正式采集数据之前，应按预定的航速和航向稳定航行不少于Imin；数据采集中测量船应保持均匀的航速和稳定的航向。e）测量中，应实时监控测深数据的覆盖情况和测深信号的质量，当信号质量不稳定时，应及时调整系统参数，使波束的信号质量处于稳定状态；如发现覆盖不足或水深漏空、测深信号质量不能满足精度要求时，应及时进行补测或重测。如发现障碍物应再从不同方向利用多波束中间区域的波束复扫。f）对测量船的航行速度应实时监控，最大船速应符合按公式（36）计算的控制船速。/（36）式中：最大船速，单位为米每秒（ms）；纵向波束角，单位为度（。）;测区内最浅水深，单位为米（m）；换能器吃水，单位为米（m）;多波束的实际数据更新率，单位为赫兹（Hz）og）应实时监测系统各配套设备的传感器运转、数据记录等情况。当现场质量监测不符合要求时，应停止作业。如果系统发生故障应立即停止作业，待查明原因并对相关设备进行检测和校准后方可继续作业。h）应现场可按附录D填写多波束外业测量记录表，真实记录外业测量中发生的各种事件和多波束系统的关键参数设置。1）测量结束后，应及时备份外业原始数据，并将其转换至内业数据处理软件能使用的数据格式，供内业数据处理。9. 5.2.12数据处理要求如下：a）数据处理前，应先检查数据处理软件中设置的投影参数、椭球体参数、坐标转换参数、各传感器的位置偏移量、系统校准参数等相关数据的准确性；b）数据处理应按照附录D多波束外业测量记录表的数据采集过程记录，对水深数据进行声速改正和水位改正，同时对每条线的定位数据、罗经数据、姿态数据和水深数据进行检查并编辑；式中：扫趟宽度，单位为米（m）;最外侧两个换能器之间的距离，单位为米（m）；按“二设计水深+平均水位-静吃水”计算，单位为米（m）;换能器波束外缘最大垂向倾斜角，单位为度（。）。b）有效宽度值应按公式（40）计算：（40）式中：有效扫趟宽度，单位为米（m）。c）测线间隔应根据确定。当浅水区有效扫宽小于5m时，应按4m间隔布线，测线最宽处应不超过值。各波束间设计漏空值应不大于0.3m。9546测深仪检验应符合本规定8.2.4要求，换能器排列顺序与回波图形排列顺序应在测深记录纸上绘简图表示。9547应靠近码头前沿线平行测设一条至两条测线。9548当海底坡降较大导致回波信号相互重叠较严重或码头壁反射导致回波信号模糊时，应分析查明原因，必要时进行复测，或以双波束、单波束复测。9549航道扫测布线可平行于航道方向，但应防止航道边坡水深记入航道内形成虚假浅点，扫测边线应在测深手簿中注明。95410航道、港池边坡测量，宜采用双波束或单波束施测。95411出现下列情况应补测或重测：a）出现与8.2.5.6、8.2.5.7不符时，按其要求处理；b）有效扫宽未覆盖出现漏扫时，应补测；c）特殊浅点或可疑信号未被证实时，应复测；d）超过波浪起伏0.4m规定时，应重测；e）发生信号严重重叠或回波信号模糊时，应重测。95412对测深纸上的四条回波线，可只量取其中的较浅水深。对于较平坦地区，应量取垂直发射波束的水深。95413当发生在较平坦地区记录纸上相当长的一段记录信号出现某一条回波明显浅（或深）于另外三条回波信号时，应分析原因，确认其换能器吃水或发射倾角是否发生改变，如发生了变化，应以另外三条回波信号为依据量取水深。954M当测量航道、港池底边线及附近水深时，如出现四条回波线深浅不一，且航迹线位于距离底边线/以内，则可确认为底边线附近，应按下述原则量取：a）边槽内二个（或三个）波束水深较深，另两个（或一个）波束水深较浅，则量取较深的水深；b）一个波束水深较深，其它三个波束水深较浅，则量取较浅水深。955单波束加密测深9.5.5.1在有确定位置或测量中新发现的障碍物、浅点、礁石等特殊目标物可以单波束测深仪加密复测。9.5.5.2应以目标物为中心，呈垂直、交叉状向两侧布设测线，测线间距应为5m-IOmo9.5.5.3应测出目标物最浅点水深，目标物范围等。9.5.5.4对危及航行安全的目标物，应采用其他手段复测，或潜摸确认目标性质、高度、最水深等。956磁力仪探测10.1一般要求10.1.1海岸地形测量应包括如下内容：a）海岸线、干出滩、明礁、岛屿；b）码头、道头、海堤、防波堤、船坞、渔堰、系船桩、验潮站、灯塔、灯桩、导航台、信号台、立标、导标、测速标、罗经校正标和各种显著的塔、房屋、碉堡、独出树、孤峰、独立岩石等助航意义显著的建筑物和天然目标；c）水上建筑物；d）区域界线及指示水下管线的标志；e）道路、河流、沟渠、居民地、土质及植被等。10.1.2海岸线以上向陆地方向的测量范围要求如下：4大于等于1：10000比例尺应测至图上1cm；3小于1:10000比例尺应测至图上0.5cm；。密集的城镇及居民区应测至第一排建筑物。10.1.3海岸线以下应测至半潮线，且应与水深测量范围相拼接。10. 1.4当有同比例尺或大比例尺最新地形资料可利用时，可以该资料为基础修测变化的地形，但码头地区应完整测量，海岸线应实测。11. 1.5海岸地形图测绘要求如下：a）地物地貌应按实际大小和轮廓测量，并根据要求加以说明或注记；b）不能按实际大小和轮廓测绘的地物地貌，可按规定的地物地貌符号表示，且应与实地情况相一致，地物地貌的符号中心应与地物地貌中心相吻合；c）图上地物点相对于邻近测站点的点位中误差及邻近地物点间中误差在图上应不超过表11规定,隙蔽地区或特殊困难地区可按表11规定放宽1/2；d）高程注记点和干出高度点高度中误差限差应不超过±0.2*等高线对于最近解析控制点的高程中误差，应不超过±0.5m；表11海岸地形图测绘中误差单位为毫米地物类别点位中误差邻近地物点间中误差航行目标+0.4+0.3轮廓清晰明显的地物及海岸线转折点±0.4+0.3轮廓不明显地物+0.8+0.6e）对海岸地形要素取舍时，应保留对航海有意义的全部要素，且应突出显示海岸线。不能按实际位置同时测绘两个及以上地物时，应取新建、高大、突出、坚固的测绘，次要的地物可移位，舍去或加以综合表示。10.1.6海岸地形测量可采用全站仪、网络RTK.CORS定位测量、GNSS快速静态、摄影测量、航天遥感测量、三维激光扫描等测量方法，以及能达到精度要求的其他测量方法。采用的仪器应经过检验、校正合格后，方能使用。10.1.7全站仪极坐标测图要求如下：4宜使用6级或6级以上的全站仪，其测距标称精度，固定误差应不大于10mm,比例误差系数应不大于53106;i）其它调查事项；j）附件。12技术总结、检查验收及资料汇总上交12.1技术总结E1.1.测量作业完成后，作业队应编写技术总结，编写、审核、审定人员应签字。技术总结的编写见附录EoE12技术总结应按A4页面打印，附表、附图应折迭成同样大小。E13技术总结应装订成册并按有关规定归档。12.2检查与验收E21测量成果质量应通过“二级检查一级验收”方式进行控制。二级检查是指测量单位作业部门的过程检查和测量单位质量管理部门的最终检查，一级验收是指项目管理单位验收或委托具有资质的质量检验机构进行质量验收。E22过程检查应对测量成果进行100%检查。最终检查应对上交的测量成果进行100%检查，涉及平面与高程控制测量、岸线地形测量等成果资料检查项的可采用实地抽样检查。E23验收一般采用抽样检查，必要时可对抽样检查成果以外的测量成果检查项进行检查。E24各级检查验收工作应独立、按顺序进行，不得省略、代替或颠倒顺序。E25最终检查应审核过程检查记录，验收应审核最终检查记录，对发现的问题应进行处置。12.3上交资料E31测量成果检查验收合格后，应对上交的资料进行汇总、整理，并应装订成册、编制相应目录清单上交。E32上交资料应包含以下内容：a）测量任务书、踏勘报告及技术设计书；b）仪器设备检定及检验资料；c）外业观测记录手簿、数据采集原始资料；d）内业数据处理、计算、校核、质量统计资料；e）所测绘的各类图纸及成果表；f）港口资料调查报告、技术报告及质量检验报告；g）测量经历簿及工作日志；h）资料。附录B（资料性）技术设计书编写提纲8. 1概述概述一节内容主要包括测量任务来源、性质和目的，主要的技术依据，以及测量区域的范围、测量工作量、工作项目名称和测量比例尺的选用等内容。8.2 测区简述测区简述一节内容主要包括测区行政区划、经济状况、自然地理、水文气象、交通运输、水下地貌、航行条件、生活补给、租用船舶和车辆的可行性，同时要对测区已有的成果资料进行阐述，对资料的质量作出评价，并阐明可利用的价值。还要根据测区工况条件和技术装备确定测量技术路线、主要技术要求及质量目标、测量作业方法、施测工期。8.3 设计方案B.3.1控制测量控制测量一节内容主要包括对布设的平面控制网的名称、坐标系统、等级、点的数量、标石类型和已知点的利用情况进行阐述，制定施测方法，使用的施测设备、及采用的测量和计算软件，并对外业工作量、所需材料和精度进行估算；确定水准测量的路线、长度，新测水准点的数量和等级，并确定施测方法。确定深度基准面和平均海面传算方案，水位观测方法和测区水位控制方案。B.3.2水深测量水深测量一节内容主要包括采用的定位方法和水深测量使用的设备、数据采集与后处理所采用的软件，并预先估算测区定位中误差；确定定位和测深设备的检验方法；确定基准台、流动台比对点位置和实施方法；确定水位站的位置、测量方法及水位改正方案；确定测深线的布设方向和间隔，并确定特殊浅点及障碍物的探测方案；验流点、底质点的探测方案；确定使用的测量船舶和测量设备安装方案。B.3.3海岸地形测量海岸地形测量一节内容主要包括根据作业要求和已有资料情况，确定修测和实测的范围及测量比例尺；确定测站点施测方案；根据施测工作量确定测量方法和使用的仪器，对施测精度进行估算。B.3.4工作的组织和安全措施。本节主要内容为简述工作的组织概况和工作中需采取的安全措施、保障措施。平均海面在1985国家高程基准上理论最低潮面上水位站零点上采用资料日期及计算方法归算值（m）采用值（m）说明基准面关系图测量日期基本水准点工作水准点高差水尺关系图表C.2基面关系示意图抄录者:校对者:日期:设备名称型号机号主要技术指标备注多波束定位仪波浪补偿器罗经声速仪测深仪2.各传感器相对测船坐标系参考点的偏移量坐标设备X(m)Y(m)Z(m)往返平均往返平均往返平均多波束换能器姿态传感器定位仪电罗经参考点(RP)位置测量船水线值3.测量船动吃水船速(节)/进车/转速(转/分)改正数备注4.多波束系统安装校准结果校准项目选用测线/校准值选用测线/校准值综合校准值测线名测线名校准值测线名测线名校准值时延(1.atency)()横向倾角(PitCh)(°)纵向倾角(Ro1.1.)(°)艄向修正值(Gyro)(°)结论测量项目：校准区域：1.仪器设备测量船只:处理人员:测量日期:检查人员:校准参数其他参数:测量日期年积日文件名声速文件潮汐文件数据检查1.ine处理Subset处理可疑特征点记录重要说明B1.水深/高度吃水:Ro1.1.：Pitch：1.at：Yaw：测量船只：项目主管:测量项目：数据文件目录/库:测量区域：检查:滤波参数设置测量项目：测量区域：测量日期仪器型号：拖鱼1.aybaCk：米量程采集程序：仪器管理：海况：米序号测线名/号文件名上线时间下线时间航向航速备注测量项目：测量区域：测量日期：仪器型号：拖鱼1.ayback：米量程：米采集程序：图像判读：校对：序号线号/名时间BMP图像测量位置图像判读结论/备注B1.长m宽川高山走向°
