广东省潮州至惠州高速公路工程桥梁防撞护拦施工方案.docx

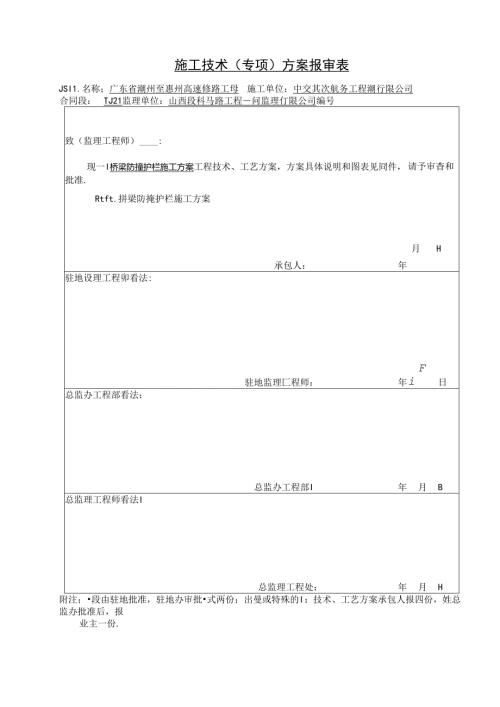

施工技术（专项）方案报审表JSI1.名称；广东省潮州至惠州高速修路工母施工单位：中交其次航务工程潮行限公司合同段：TJ21监理单位：山西段科马路工程问监理仃限公司编号致（监理工程师）:现一I桥梁防撞护栏施工方案工程技术、工艺方案，方案具体说明和图表见冏件，批准.请予审杳和Rtft.拼梁防掩护栏施工方案承包人：年月H驻地设理工程卯看法:驻地监理匚程师：年Fi日总监办工程部看法：总监办工程部I年月B总监理工程师看法I总监理工程处：年月H附注；段由驻地批准，驻地办审批式两份；出曼或特殊的I：技术、工艺方案承包人报四份，姓总监办批准后，报业主一份.此衣足力案通用表.广东省潮州至惠州高速马路工程(K76+983K118+000)TJ21标桥梁防撞护栏施工方案潮惠高速马路TJ21标项目部一、工程概况1二、编制依据1三、施工打算1四、施工工艺2五、质量保证措施7六、平安保证措施9七、环境爱护及文明施工12一、工程概况本合同段为潮惠高速第TJ21标段，里程桩号范围1(76+983-018+000,全长41.017公里,桥梁总长11458.341m35座，其中:特大桥、大桥11139.341m31座，中、小桥319m4座，隧道934m2座。设杨林、大溪、河婆、陆河东互通立交4处，大溪服务区1处。桥梁护拦采纳混凝土防撞护拦，混凝土设计强度等级为C30。桥梁段防撞护栏混凝土3304811f'为提高路缘石的整体强度，增加防撞击实力，加快施工进度，确保线性平顺，色泽匀称一样，通过与业主管理部、总监办的协商，全部桥梁护拦均采纳定型组合钢模板，进行现场浇筑。二、编制依据1 .广东省潮州至惠州高速马路有限公司与中交二航局有限公司签署的施工承包合同。2 .广东省潮州至惠州高速马路工程两阶段施工图设计文件第TJ21标段(K76+983'K118+000),招标文件及施工技术交底；3 .马路沥青路面施工技术规范(JTGF40-2004)；4 .一般混凝土冰作比设计规程(JGJ55-2011)；5 .马路工程水泥及水泥混凝土试验规程(JTGE30-2005)；6 .马路工程质量检骁评定标准(JTGF80/1-2004);7 .马路工程施工平安技术规范(JTJ076-95)；8 .施工现场的实际状况，我司多年来在施工过程中积累的施工阅历、技术水平。三、施工打算3.1 、材料要求及机具：(1)、依据工程的实际须要，有支配地组织防撞护拦用的钢饬、砂、石等原材料及施工机具进场，进场时细致核查出厂质量证明文件，并依据有关规定进行抽检，原材料检验合格后方可运用；施工机具，要清洗干净，若有损坏刚好修复，以保证良好的工作状态。(2)、水泥：均采纳甲供的42.5号矿渣硅酸盐水泥或一般硅酸盐水泥；(3)、砂：用中砂或粗砂，含泥量不大于0.5%；(4)、石子：采纳碎石，粒径应符合设计要求；(5)、混凝土拌合用水：采纳机械钻井抽取地下水，且检验合格；(6)、外加剂、掺合料，依据施工须要通过试验确定：3.2 机具设备:(1),主要设备包括混凝土搅拌机、翻斗车、混凝土罐车、装载机和小型挖掘机、滑模摊铺机等；(2)、机具包括：定型钢模、振捣机、铁锹、橡皮锤、不锈钢抹子等四、花工工艺4.1工艺流程t桥梁混凝土护拦施工工艺及质量限制流程测博放线钢筋加工及绑扎合格退场模板加工及安装报监理於收I混凝土协作比试脸浇筑混凝土用置混瓶上试块混凝土试块养护拆模养生混凝土试块检测资料收集整理4.2桥梁混梁土护拦操作工艺：1.1.1、 测量放线(1)、由测量人员依据已批复的测量成果限制点放出护栏的内外轮廓线和模板钢筋绑扎的检查位置线，并用墨线弹在梁板上。(2)、钢绞线挂在支架横杆上，横杆可以在立柱上做水平与垂直移动，通过调整横杆使钢绞线与混凝土护栏之间的水平、垂直距离为定值(一般水平间距50cm左右；垂直向低于护栏顶20Cm左右)。每隔10米在护栏预埋筋上焊接一根钢筋，测放出护栏顶面高程线并用红油漆标注在钢筋上，作为钢筋绑扎时的高程限制点。1.1.2、 钢筋加工及绑扎(1)、钢筋在钢筋加工场加工后运到施工现场进行绑扎，钢筋加工时严格按技术交底要求精确下料、制作，随时检查尺寸大样的精确性。(2)、钢筋安装前做好除锈工作(包括预埋钢筋)对预埋钢筋位置不精确的刚好订正或多加帮条纠偏。安装时留意钢筋爱护层预留精确，现场绑扎必需挂线施工，严禁钢筋超出碎顶面高程，钢筋绑扎安装完毕后，待钢筋高程及平面位置检查无误后再与防撞墙颈埋筋焊接。(3)、拼装模板前刚好绑扎爱护层垫块。(垫块要求以锯齿形为宜)。施工时留意激顶断缝或缗缝设置，N6筋伸入桥面铺装的高度不超出铺装及泄水槽底板的高度及路侧护栏的预留孔，互通区防撞墙内各种预埋件种类及数量较多。(4)、施工时应严格按交底要求精确定位，若预埋件与防撞墙钢筋相抵触，可适当变动钢筋的位置。安装过程中刚好与现场技术人员沟通，以免误用图纸造成不必要的返工。(5)、钢筋绑扎和模板安装完毕后刚好报质检工程师自检，自检合格后由现场监理工程师检查，签证合格以后转入下道工序施工。1.1.3、 模板加工及安装(1)、定型钢模安装时严格按编号统一拼装，要求模板表面光滑平顺、尺寸精确、接缝严密、无错台，具有足够的强度、刚度、稳定性。(2)、内模应细致涂刷脱模剂(脱模剂运用色拉油或其他植物油)，要求脱模剂涂刷匀称，即不聚成团状，也不成股下流为宜，以保证浇筑给以后护栏的外观颜色一样。(3)、接婕处理时纵向模板拼缝两侧压双面胶，模板与梁顶间缝隙运用砂浆堵塞严密。(4)、模板调直宜背槽钢或在外侧用紧线器之类“斜拉斜顶”距离加密的方法进行。(5)、模板拉杆采纳统一尺寸的定制拉杆，拉杆外套2cm硬塑料PVC管，外侧装夹片，摞丝紧固，间距75Cm布置，以便“对拉对项”保证模板间尺寸为统一数据。(6) .墩顶2Cm断缝采纳“双层三合板夹聚乙烯泡沫”制作，要求轮廓尺寸精确，且与模板接建严密，两边以钢筋网片点焊固定于防撞护栏钢筋上，并细致检查断缝垂直度。(7)、伸缗缝处封头板采纳钢板制作，用螺栓固定在模板封头处。(8)、模板安装完毕后，对其平面位置、顶部高程、模板接支撑加固、模板线型等进行全面检查，报监理工程师签证合格后，方可进行下道工序施Xo1.1.4、 浇筑混凝土(1)、硅采纳拌合站集中拌制，砂罐车水平运输，舲援车干脆入模，硅浇筑依次按斜向分段、水平分层施工，坍落度限制在8IOCm为宜。(2)、人工入模时留意削域舲崩溅对模板的污染，浇筑速度宜缓，水平厚度限制在15Cm20cm,以利于引出气泡。(3)、御向分段应以5米左右为宜。振捣过程中要求振点匀称，每次插入下层殓IOcn1.左右，振捣时间以硬表面泛浆不再下沉，模板侧边无气泡冒出为宜。1.1.5、 拆模养生(1)、混凝土浇筑完后应依据混凝土强度能保证其表面及棱角不致因拆模而受损坏时方可拆模，对护栏表面和真缝进行清理后覆盖洒水养生。(2)、洒水养生应支配专人负责，养护时间应不少于7d,也可以依据气温、湿度和水泥品种、外加剂状况等，酌情延长或缗短。(3)、护栏拆模后，模板下抹的砂浆带应刚好剔除，清理干净。4.3、 夏季高温施工：夏季高温施工做好防暑降温，确保人员与财产平安，预防和限制事故发生。谢整作业和休息时间，避开高温时段作业,施工现场设置遮阳棚，使施工人处有一个休息的地方.(1)、适当调整作息时间，尽量避开中午高温时间作业，错开13：0015：0()时的高温时间。(2)、备好防暑降温用品，防止中岩事故的发生.(3)、加强混凝土、水桎材料的含水量检测，刚好调整混凝土协作比。(4)、加强混凝土的养护，常常检查及盖养护用的，适当增加洒水次数，保持土工布、土工膜潮湿。(5)、混凝土施工前必需对下承层进行洒水润湿，确保接触面水稳不会松散。(6),为削减砂水分过快损失，砂路面浇筑前，洒水潮湿基层和边模。(7)、做好施工的人力、设备和机具的支配，特殊是抹平、抹光工序要有足够的人力。4.4、 冬期施工：(1)、钢筋焊接宜在室内进行。(2)、以人为本，冬季施工做好在野外搬工的职工保暧工作，确保施工人员人被冻伤。(3)、冬季风大干燥，做好防火工作。在冬季来临之前进行次防火平安大检查,发觉有隐患及实行擅改措施防范于未然。(4)、混凝土的养护应按冬施方案执行。五、质量保证措施1、树立“开工必优，一次成优”的指导思想，细心组织施工，合理支配作业，开工前对班组加强培训，确保每道工序处于有效限制状态下。2、防撞护栏施工质量是桥梁施工的重点，应引起高度重视。施工过程中的施工放样、工序自检、互检及监理工程师签证是工序限制的关键。3、施工时应刚好精确地弹出模板边线，钢筋制做及安装严格按技术交底书要求施工，保证模板拼装接缝及线型良好，加强各部位高程、平面位置及纵向线型等检验。4、舲振捣分层宜薄，内侧加强捣固，班组应对个人制定责任制。浇筑过程中应保证杜施工的连续性，设专人检查模板变形状况，确保断健及伸缩筑处杜的垂直度。施工中对球接建、拆模后修整、养生作为重点检查项目。5.殓浇筑前精确驾驭天气状况，如遇雨天应备好防风、防雨设备，以免刚浇筑硅表面遭雨淋。6、防撞护拦施工质检标准项次检查项目规定值或允许偏差检查方法和频率规定分1混凝土强度(MPa)在合格标准内以所取试件为准352平面偏位(mm)430m或每4节拉线检查203裁面尺寸(mm)+5用尺量,每100m每侧3处204竖直度(mm)4用垂线检查,每1001.n每侧3处155护拦接健两侧高差(Inm)5用尺量，每100n1.每侧3处10六、平安保证指麓1、成立以项目经理为首的平安领导小组，项目经理为第一平安负责人，平安限制体系框图如下：平安生产保证体系图平安工程师班前平安活动临时用电施工组织设ir分项工程平安技术措施支撑系统平安技术措施专职平安员平安检查记平安检查Ir正措施记工伤事故记平安措施检查2、制度保证1）贯彻执行国家平安生产、劳动爱护方面的方针、政策和法律法规，对职工进行平安教化，坚固树立“平安第一”的思想，坚持“平安生产，预防为主”的方针；2）建立健全平安生产保证体系，建立和实施平安生产责任制。项目经理是平安第一负责人，主管施工生产的项目副经理是平安生产干脆责任人，项目主抓平安的副经理对劳动爱护盒平安生产的工作负责；3）依据实际状况，编制具体的平安操作规程、细则，并制定切实可行的平安技术措施，分发至工班，组织学习、落实。4）严格执行交接班制度，坚持工前讲平安、工中检查平安、工后评平安的“三工制”活动；5）坚持特种工种持证上岗；6）坚持定期平安检查制度；7）设立平安专项资金，对平安生产好的班组及个人赐予嘉奖，对“三违”行为进行重罚，对造成平安事故者视其情节肃穆处理；8）加强平安教化，提高全员平安意识，树立平安第一的思想；9）做好职工的定期平安教化及新工人、变换工种工人、特种作业人员的平安教化，新进场工人未经三级数化不得上岗。新工法、新工艺、新设备、新材料及技术难度困难的作业和危急性较大的作业，要进行特地的平安教化，实行牢靠的保证措施；10）规范执行平安检有制度，项目经理部保证制度的落实，规定检查时间及参加的人员，经理部每月检查一次，作业班组每天一次，非定期检查视工程状况进行，在施工打算前、危急性大、季节改变、节假日前后等状况下100%检查；11）对检查发觉的平安问题、平安隙患，要建立登记、整改、销项制度，定措施、定经费、定完成日期，在隐患没有消退前，必需采纳牢靠的措施。如有危及人身平安的状况，应马上停止施工，处理合格后方可施工；3、挂篮平安计算1）挂篮配重计算书用途：安装防撞护拦模板设计起重量：0.5T实际起重量：0.5T常用起重量：0.2T所运用的材料：20a工字钢27.929kgm8a槽钢8.045kg/m20a槽钢22.637kgm6.3a角钢5.72kgm小车自重：1.04TG1.=(14.872+17.16+65)*3=291kgG2=175kgG3=(6.864+7+20)*2+70=138kgG4=28+16.09+(17.732+8.58+4.5)*4=167kgG5=(26.7+25)*2+43*4=276kgG6=120kgM1=G1*2.5=291*2.5=727.5kg.inM2=175*2.5=437.5kg.mM3=138*1.25=172.5kg.mM4=167*0.7117kg.mM5=276*1.15=317kg.mM6=120*2.5=300kg.m1.3(M1+M2+M3+M6)=M4+M5+1.29*XX=1313.76kg计算中平安系数1.3试用过程中一切正常。UUOQB七、环境爱护及文明篇工环保组织机构环境爱护是党和政府特别重视的一项生态工程，项目部将与当地政府环保部门联合协作，限制施工污染，削减污水、空气粉尘及噪音污染，严格限制水土流失，扎扎实实抓好环境爱护工作。成立由项目经理为组长的环保小组，全面负责环保工作检查、指导及环保措施的制定落实，使环保工作处于受控状态，环境爱护组织机构如下页图所示。环境爱护组织机构图项目经理各施工作业队环境保护领导小组质S检验部综合办公室创建文明工地
