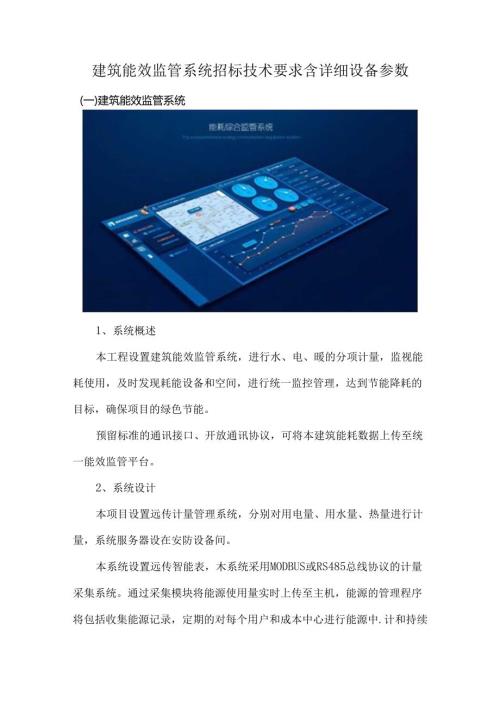

建筑能效监管系统招标技术要求含详细设备参数(一)建筑能效监管系统1、系统概述本工程设置建筑能效监管系统，进行水、电、暖的分项计量，监视能耗使用，及时发现耗能设备和空间，进行统一监控管理，达到节能降耗的目标，确保项目的绿色节能。预留标准的通讯接口、开放通讯协议，可将本建筑能耗数据上传至统一能效监管平台。2、系统设计本项目设置远传计量管理系统，分别对用电量、用水量、热量进行计量，系统服务器设在安防设备间。本系统设置远传智能表，木系统采用MODBUS或RS485总线协议的计量采集系统。通过采集模块将能源使用量实时上传至主机，能源的管理程序将包括收集能源记录，定期的对每个用户和成本中心进行能源中.计和持续地监督所收集到的能耗数据以便核算成本和相关的运营锄用。所收集的数据应该能把所消耗的能源通过图标和曲线图的方法表现出来，这样有助于把这方面的信息向使用部门介绍能耗的情况，并提供节能策略。各区域分别独立设置采集表具，用于分区域、分户，计量、收费。计量表类型：电表、水表、热量表。（变电所内智能电表统一接入强电专业设置的变电所监控系统，并通过智能接口方式将监控数据集成至弱电系统；各末端配电箱设置的智能电表，由电气专业负责设计，电气专业提供电力'F面图及标注有配电箱内电表数量的干线系统图给弱电专业，弱电专业完成能源管理系统的采集、传输部分的设计:塔楼热量表由智能化承包商提供。）系统同时具有通讯接口，可与集成管理系统进行通信和相互采集数据。计量表具的设置详见电气及设备专业图纸。3、系统功能1）系统需符合现代管理的模式，采用多级管理技术，提供不同的管理窗口，完全满足当前主流的三级能源管理模式，即操作级能源管理、管理级能源管理、决策级能源管理。2）能耗数据采集：对电能消耗进行实时自动采集计量、保存和归类，代替繁重的人工记录。对其他系统具有开放性，纳入其他系统的能耗数据。经过分析计算能耗数据可以以各种形式（表格、坐标曲线、饼图、柱状图等）加以宜观地展示。3）能耗综合杳询：对能耗进行统计和分析。按时、日、月、年不同时段，或不同区域，或不同的能源类别，或不同类型的耗能设备对能耗数据进行统计。4）具备预留其他能耗子系统的接入或功能开发的能力。4、技术参数要求系统软件功能建筑能效监管系统的基本功能为：1）监测用能设备的性能、运行状况2）呈现能源转换、输配与系统配置及运行效率3）能耗计量与分析4）优化运行策略主要包括：数据采集器/通道基本信息管理在基本信息管理中，数据采集器和通道只是逻辑表现形式。例如:一栋楼宇至少安装一台数据采集器，每台数据采集器下面支持多个通道分别多块仪表。对于智能型仪表，可能同时测量多种因子，如多功能仪表可同时测量有功功率、无功功率、功率因数、电压、电流等,也可以连接在一个通道上。所以，每个数据采集器实际上也可以支持多种监测因子的同时测量。支路信息管理基本信息管理中支路信息管理模块中，通过配置界面，设定楼宇中各个不同支路的上下级关系，各个支路与监测仪表的对应关系，各个支路与耗能设备之间的对应关系等。监测仪表的Pt、Ct变比等参数信息也可在系统中进行维护。实时监测与控制任何一个获得授权的用户在任一台计算机上使用能耗监测系统，都可以管理和维护整个系统，包括监测与控制指令的实时发送。系统协议提供十几种监测控制指令，包括数据采集器参数的修改、初始化、采样间隔设置、立即采样数据等。通过这些监控指令，可以实现数据的立即采样、数据的维护、参数的修改等。通过高级的监控指令，还可以获取和设置数据采集器的运行状态。运行状况监测：可以按月或按口对所有加入在线监测系统的监测点进行检查，及时发现数据采集中出现的问题，如监测仪表没有工作等，或者因为某些原因造成部分数据丢失，从而最快时间作出反应，例如立即通知相关人员前往现场暂看仪表运行状况，立即肩动数据维护功能模块恢复未上传的数据等。查看监测数据可以随时查看实时监测数据与历史监测数据。对于实时监测数据,可通过系统提供的多个界面暂看当前的实时监测数据。对于历史监测数据，可通过历史数据浏览功能查看数据及曲线，进行趋势分析。绘制图表系统可创建能源消耗汇总、需求汇总和使用详情的图形。报告收集现场仪表数据，FI动生成详细的图形和表格式数据，帮助操作和决策。可对单个分项、支路，多个分项、支路的组合、复合条件筛选出的单位组合等按时间条件（按日、按月、按季、按年、按指定的一段时间等）对每种监测因子同时绘出图表，支持比较和数据统计（最大、最小、平均、方差等）。支持多种图表类型，包括柱图、折线图、平滑曲线图、饼图、趋势图、堆积图等以及对应的三维视图方式；支持图表的立即打印输出，或导出为多种通用图片格式。报表管理可对单个分项、支路，多个分项、支路的组合、复合条件筛选出的单位组合等按时间条件（按日、按月、按季、按年、按指定的一段时间等）同时对多种监测因子生成数十种报表。可由用户提供报表的格式进行定制。支持单独或批量打印报表，支持报表导出为Word、Exce1.、RTF等通用格式文件。另外，系统还提供人工数据维护功能，以便随时维护数据的完整性。系统提供的多重数据保护机制可确保正常采集到的数据都能传输到服务器。权限管理系统管理员可根据用户的需要为每个用户单独授权，用户在登录时将只能使用被授予权限的功能，高度保证多用户系统的安全性。日志系统软件系统为每个关键的操作保存系统口志，包括安全性、数据库操作、指令日志、应用程序日志等。通过查看系统日志，可以得知何用户在何时做出什么关键性操作，也可通过口志发现系统运行时异常的状况，从而为系统诊断提供重要依据。采集设备要求本项目电气部分已经设计了电气火灾监控系统，对于变配电室各条低压出线均安装有远传的电量采集设备，能够实时采集各回路电量消耗情况，为了避免重第投资，要求能源管理系统可通过标准OPC接从电气火灾报警系统获得实时数据，用于系统分析。不得再针对变配电室用能回路配置单独的电量表、电量变送器、MODBUS网络通讯设备、网关转换设备等采集设备。系统分析能耗计量与能效监测：对水、电用能采用分项、分类、分区域的计量方法。对各类系统、设备、各个区域的用能情况进行实时计量。通过图表、曲线等方式呈现的用能状况、趋势和能耗费用。通过对机电设备电流、电压、功率、流量、冷热量等参数的实时监测，计算出机电设备及系统的实时功效与能效，并可绘制实时功效与能效曲线。能效分析：提供图形化分析工具（如柱状图、占比图、负荷运行曲线、相关性分析等）呈现各个环节的用能状况。通过基准比对、关联比对等方法将不同运行环境下的负荷、温度、设备等各类曲线进行比对分析，从中发现其运行时间、效率、能耗等参数的相关性。生成各类分析报告、报表。设施管理：系统可入录、显示、快速查找任何机电设备的信息参数。通过报警、提醒等方式及时显示设备故障、维保、用能超限、系统参数更改等事件发生状况。运行口历可概览机电设施的口、周、月运行计划。报警及事件管理：当系统出现异常或其他事件报警信号时，系统发出声音提示，并自动弹出报警画面。报警需操作员确认后方可任位。数据库数据库的规模应能满足系统基本功能所需的全部数据，并适合所需的各种数据类型，数据库的性能指标应能满足系统功能和性能指标。其软件应具有实时性，能对数据进行快速访问；同时具有可维护性及可恢复性。采用SQ1.、ORCA1.等关系型数据库。数据库要求实时变化不断更新，记录被监控设备的当前状态；对需要长期保存的重要数据库将存放在历史数据库中。历史数据应能够再现滚动存储1年，无需人工干预。所有历史数据应能转存到光盘或磁带等大容量存储设备上长期存档。5、系统硬件要求A.服务器处理器：Inte1.XeonE5系列，可升级至4个处理器。内存：N32GB可扩充的最大内存2256GB内置硬盘驱动器：IT热插拔SATA硬盘N2块，最大内置存储容量26TB光驱：薄型DVD网卡：集成千兆网卡力2块I/O端口：键盘：1个：鼠标：1个：串行：1个：视频：1个:USB端口：与5个；RJ-45网络接口：N2个；电源个。B.工作站处理器：Inte1.XeonE5系列，可升级至双处理器。内存：N32GB可扩充的最大内存2256GB内置硬盘驱动器：IT热插拔SATA硬盘N2块，最大内置存储容量26TB光驱：薄型DVD网卡：集成千兆网卡N2块I/O端口：键盘：1个：鼠标：1个：串行：1个：视频：1个:USB端口：N5个；RJ-45网络接口：N2个；电源N2个。C.能源采集网关可同时对空调热量表、网络水电、网络电表等多种仪表进行数据采集：上行通信方式：TCP/IP；下行有多个通信通道,包括2路或不少于4路下行RS485或M-BUS接口，每个通讯端口均为独立通讯芯片，确保不同端口对不同协议仪表的稳定可鸵通讯；采用工业级嵌入式CPU,主频不小于500MHz；配置存储，可存储不少于1个月的用量数据：最多可管理带载128个仪表；支持数据缓存；可设定数据上传周期，可在1分钟至1小时之间设置；带状态显示，可显示采集、通讯、报警、网络错误等各种工作状态：D.对表具的要求电量采集对也量的采集能切实地反应楼宇内各主要能源的消耗量及消耗方式。对有能耗拆分需求的楼宇，提供能耗的二次计算与统计功能,对不同业主采用计量收费的，应对不同的用户设置电表计量。电量的采集采用直读式网络电表，带RS485通信接口，采用D1./T645-1997或2007的国标通讯协议。水量采集水量采集主要分项对楼宇各项用水进行测量，测量的范围分楼宇各种用水量，通过对水量的测量能客观反应楼宇对节能的水平。水量的采集采用直读式网络水表，带RS485或M-BIS通信接口，稳定，可靠，采用CJ/T188-2004的国标通讯办议。空调用量采集（1）热量表采用管道式电磁热量表，热量表由能量积算仪、电磁流量计、温度传感器组成，采用一体式结构，整体防护等级不低于IP65；流量计采用无机械运动部件的管道式电磁流量计，法兰为国标法兰。(2)热量表在常用流量时的最大压力损失W0O1.MPa;<3)介质温度范围：2-80-C：温差范围：2-C:(4)整体计量准确度:2级(GB/T32224-2015)；流量测量精度：0.5%(5)量程比：不小于1：50(最小流量：常用流量)；最低测量流速：0.1.m/s：(6)热量表产品必须取得对应的计量器具型式批准证书，严禁采用OEM贴牌产品：(7)温度传感器类型：采用严格配对的四线制高精度Pi1.OOO的销电阻,温度识别度0.01；(8)工作电源：DC24V/AC220V；工作功率：VIO肌(9)通讯接口：RS485/M-BUS；通讯协议：Modbus.CJ/T188-2004等国标协议；(10)存储数据：可存储18个月月历史，31天天历史数据；(I1.)仪表显示内容：可显示被测介质的出水温度、入水温度、瞬时流量、冷量积算值、热量积算值、累积流量值、瞬时功率等数据；(12)环境适应性要求：流量计安装方便、免维护、不受水中杂质和气泡影响。
