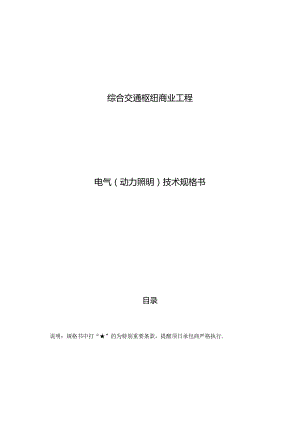

综合交通枢纽商业工程--电气（动力照明）技术规格书.docx

综合交通枢纽商业工程电气（动力照明）技术规格书目录1总则11.1 工程概况I1.2 系统描述【1.3供货及安装范围214一致性要求32测试、检查、验收及质保期责任32.1概述32.2 工厂试验42.3 到货检查52.4 开箱检验及交接52.5 安装检查52.6 完工测试62.6.1 单机测试62. 6.2系统调试63图纸、手册和技术文件73. 1概述73 .2图纸74 .3手册83. 3.1怫作手册83. 3.2维修手册93.4 技术文件93.4.1 概述93.4.2 最终技术文件103.4.3 试脸报告103.5 图纸、手册和技术文件的确认103.6 6图纸、手册和技术文件的交付103.7 维护软件、维护工具、配置数据114质量保证114.1质量程序文件124. 2控制检查程序124. 3资料更新控制124.4文件控制134.4 .1文件审核和颁发134.5 .2文件更改131.1 5采购134.6 生产过程控制134.7 不合格产品的控制134.8 装卸、储存、包装和发运134.8. 1概述134.8.2 装卸144.8.3 储存144.8.4 包装144.9记录144.10内部质量审核154.11安装和调试154.12服务承诺155设备及主材技术要求155.1 配电箱（柜）155.1.1用途155.1.2标准155.1.3使用环境165.1.4技术要求175.1.5主要元器件185. 2消防应急照明及疏散指示系统215.1.1 用途215.1.2 标准215.1.3 用环境225.1.4 系统方案235.1.5 系统设备技术指标要求255.1.6 集中电源275.1.7 消防应急标志灯具285.1.8 集中电源集中控制型消防应急照明灯具295.3电缆305.3.1选用原则305.3.2标准305.3.4使用环境315.3.4结构要求325.3.5阻燃电缆技术要求325.3.6耐火电缆技术要求355.3.7矿物绝缘电缆技术要求（柔性矿物绝缘电缆或BTTZ-750Y）385. 4封闭式母线槽415.4. 1用途415.4.2采用的规范及标准415.4.3工作条件425.4.4主要技术参数425.4.5技术性能435.4.6可林性、可维护性要求455.4.7 标志、包装及运输455.4.8 试验455.5桥架475.5.1用途475.5.2标准475.5.3使用环境475.5.4结构要求485.5.5技术要求495.6照明灯具535.6.1 用途535.6.2使用环境条件535.6.3标准545.6.4灯具、光源的一般技术要求555.6.5室内1.ED灯具系列566安装技术要求586.1 安装材料技术要求586.2 设备安装要求61说明：规格书中打“”的为特别重要条款，提醒项日承包商严格执行.1总则1.1 工程横况项R位于，根据亚庆市规划局关于审批沙坪坝组团D1.1.-I等地块（沙坪坝铁路综合交通枢纽）规划修改方案的请示（渝规文201790号）批或意见，将原沙坪坝枢纽地下车库负一层、负二层D-36轴以东区域由原车库功能调整为商业功能。同时根据各物业方需求，对位于该规划修改范围内的地下设备房进行调整。本工程主要位于负一负二层，一层仅有部分楼梯电梯出入口。总建筑面积30994.67mj,其中商业建筑面积27487.88/,枢纽设备房建筑面积187.87m"地上商业配套建筑面积3318.92m1.按建筑规模分类属于大型商店建筑，耐火等级一级，结构形式为框架剪力塔结构、框架结构、框筒结构，抗震设防烈度为六度。IES地下商业变配电室位于车库负六层，2ES地下商业备用变配电室位于车库负五层，消防控制室位于负一层（距直通室外安全出入口不大于20m>.1.2 系统描述动力照明系统采用220/380V三相四线制系统（N-S接地型式）。动力设备供电方式主要采用放射式，照明供电采用放射式和树干式相结合的方式。根据各类设备用途和选要性，用电设备负荷分为三级。级负荷：变电所交流屏、消防应急照明和疏散指示系统、备用照明、消防系统设备、持烟系统用风机及相关卿门消防电梯等.供电要求：一级负荷应由两路分别来自变电所I、H段低压母线的电源供电,用备在末端配电箱处自动切换：疏散照明由应急照明集中电源，备用照明由EPS电源屏供电.二级负荷：不用于琉散的自动扶梯、电梯、污水泵、普通风机及相关阀门等。供电要求：二级负荷由变电所低压一、二级负荷母线提供一路电源供电，当变电所一路电源失电时，由低压母线分段开关切换保证供电。三级负荷：冷水机组及其配套设备、广告照明、清扫电源及其他不属于一、二级负荷的用电设备。供电要求：级负荷仅由变电所提供一路电源供电，在供电系统故障运行状态下，将在变电所自动切除该负荷。1.3供货及安装范围本项目供货及安装范围为1）配电箱A、照明配电箱：含公共区智能照明配电箱、附属用房照明配电箱、安全特低电压照明配电的、商铺照明配电箱、应急照明配电的、广告照明配电箱等。B、动力配电箱：含双电源切换箱、电/扶梯电源配电箱（双电源切换或单电源）、风机现场按钮箱、风机双电源切换箱（含控制）、防火（出入口）卷帘门电源配电箱（双电源切换或单电源）、小动力负荷配电箱、接地总箭、接地端子箱等。2）消防应急照明和疏散指示系统3）750V/1000V电力电缆（用于低压配电系统）A、阻燃电缆B、耐火电缆C、矿物绝缘电缆D、封闭式母线槽4）桥架5）灯具6）消防电源监控系统7）防宙接地系统8）安装材料9）备品备件第一类随机备品备件应免费提供，承包人应在第二次设计联络会议期间列出清单供业主审查确认。第二类业主采购的备品备件、专用工具按设备总价的3%计列，并由承包商还应提供本项目设符设施使用的可更换最小单元清单和专用工具清单，清单包括可更换成小单元名称、规格/型号、品牌、单位、价格等信息，承包人应在第二次设计联络会议期间列出清单供业主审查确认。此两类备件中，涉及的专用工具或者仪器，如有属于国家耍求需要进行强制送检的计量仪器，承包商还需要提供经权威的第三方计量检测机构检测合格的报告。承包人必须提供所有集成设备厂家真实并满足要求的有效证明文件，业主有时设备厂家调包的权力，如发现其不符合技术部分要求时，可对设备厂家进行更换。1.4一致性要求D在整个系统中，设备的形式和外观应协调一致，采用统一风格的标志、字母和符号。2）项目总承包方在各个工点选用的相同类型（类型界定见下表的设备应是同一厂家（公司）生产的产品，不同类型设备不能盘豆选择厂家（除特别说明外），类型界定以卜表序号为准，并且同类型设备只提供一家厂家名总。木e用户需求1O耍求提供的技术方案所选定的产品，应与本用户需求书的设备、材料清单一致。保证产品的一致性，项目总承包方应明确承诺。序号类型说明1消防应急照明和疏散指示系统同-厂家产品2双电源配电箱同一厂家产品3照明配电箱同一厂家产品4动力配电箱同一厂家产品5现场手操就同一厂家产品6耐火电力电缆、控制电缆、电线同一厂家产品7阳燃电力电缆、控制电缆、电线同一厂家产品8曰物绝缘电缆同一厂家产品9封闭式母线槽同一厂家产品10桥架同一厂家产品11灯具（1.ED普通照明和备用和明等）同一厂家产品12消防电源监控系统同一厂家产品2测试、检查、验收及质保期责任2.1概述项目总承包商责任包含但不限于本项目下设饴产品设计、制造和运输，仓储、试验、现场服务等，其提供的所有设备和材料应是全新的、使川最新技术生产的、经试验合格的、满足合同规定的功能要求的，应通过业主、监理的检验和险收，以证明满足合同的要求.方能被业主接受。本部分任务内容包含：1）工厂试验2）到货检查3）开箱检验及现场交接4）安装5）完工测试单机测试系统调试6）初步验收（初验）7）竣工验收及质量保证期按合同相关要求执行每项现场试验、检杳交接、验收前M天，项目总承包商应提供相应的枪包标准和测试、交接等表格等文件交业主确认，经审批后实施。但业主在测成、试验中的任何行为并不能减轻项目总承包商对产品质量的贡任.项目总承包商应负责及时解决测试试验中所供货设备和材料存在的技术缺陷。系统通过竣工验收后，开始两年的痂量保证期，各项测试、试验所采用的标准，除符合生产中的标准外，还应符合技术文件列出的标准。2.2 工厂试验工厂试喊将按照业主和项目总承包商在设计联络阶段确认的标准，在项目总承包商工厂进行。各项工厂测忒的详细内容和方法，将在设计联络会议上由项目总承包商提供,双方确定后实施，试验内容必须满足标准和技术文件中的规定的耍求，应包括型式试验、出厂试哙、样机出验和接口试脸“此类试验列入监造内容。项目总承包商应具备对所提供的设备及系统进行上述试验的能力，测试设备必须经过国家权威检测机构的认定，且在有效的认定期内.试验的设备必须取自发往业主的同类设备中。设备应被证实满足功能，测试中，业主及其代表提出的关系到设备质量的问题，项目总承包商应在7天内答电，被发现的不满足质量要求的问题应在出厂前得到纠正.项目总承包商外购的成熟的设备不要求全部进行工厂试验，但项R总承包商应根据IS09000的规定对所仃的元落件进行例行检查，只仃检查价格的元落件才能用丁系统，并提供相应的质量检险证和生产合格等证明，同时应提供进货时的质量控制手段标准供业主进行验证。并对技术文件最终确认之前已购的设备材料和己完成的工作负贡。项目总承包商应在试验前，提前15天通知业主人员到现场检隹，并负责提供相应现场试验工具或检测仪表等供业主人员使用。若业主检验人员已按项目总承包商的要求到工厂，而检5佥无法按计划进行时，所有由此产生的业主的直接费用及成本由项H总承包商承担，并不能计为已参加测试。若业主相关人员不能按时到场，除业主明确指示不必测忒外，项目总承包商可自行进行相应试验工作，但应立即向业主提供测试的正式证明副本，以便获得业主确认。所有未能通过测试的设备和系统按合同相关条款规定处理，项目总承包商应负担由此引起的直接费用以及业主因此而发生的费用。2.3 到货检查合同项下设备、材料和技术文件运抵项目总承包商现场所在地后，应由业主、监理工程和、项目总承包商共同对其进行检宣，并认真做好记录。检查的内容主要包括：包装外观，运输文件情况：编号、数量和名称与合同要求的货物清单核实无误。仓储保管。2.4 开箱检Ift及交接设备安装前，项目总承包商在得到监理供货到现场的要求后，将货物运抵安装现场，并参加监理组织的开箱检验，检验合格后，填写开箱检查报告，并办理相应与安装商的交接手续。开箱检验内容为：设备符合及完好性：随机文件:随机附件及专用工具.开箱检的中，如果发现任何损坏、缺陷、短少或不符合合同中规定的质量标准、铭牌,、供优要求时,由项目总承包商负全部贡任并要求立即采取措施补救.以保证工程进度不被拖延.2.5 安装检Ii每台设备和每个子系统,在工地安装后，项目总承包商应配合安装商完成监理组织的安装检杳，验证是否符合安装规范要求。经当地质检部门、业主、监理工程册幽认后，项目总承包商配合安装项目总承包商出具通过安装检查的设备安装验收文件。2.6 完工测试安装完成后所进行的完工测试的口的是测试和验证项目总承包商所提供的设备和子系统，功能是否满足设计和本技术文件的要求。完工测试由安装项目总承包商进行，项目总承包商提供相应测减要求并派技术人力配合测试。业主、监理、设计和人员也将参加抽包。本测试阶段，项目总承包商应配合安装商完成测试大纲,测试报告等工作。2.6.1 单机测试单台设备调试包括设备指标测试、功能试验，并要达到技术规范规定的要求。项目总承包商编制单机调试大纲,进行单机调试示苑，配合安装商进行设备调试，处理设备在调试中出现的接口和质量问时。要求所有的被测功能均应符合设计和规范的要求。在本合同设备安装、调试期间，如果项目总承包商提供的设备材料有缺陷，或由于项目总承包商技术人员的指导错误或项目总承包商提供的技术资料、图纸和说明书的错误造成设备、材料的损坏，项目总承包商应立即无偿换货并负担由此产生的换货费用和风险,并不得影响工程工期.在雎台设备的试验过程中，如果在同一台设备上发生三次或更多的连续故障或发生两次相同的故障，则该设备将被认为不合格。在这种情况下，必须对该设备进行免费更换。由此而产生的所有费用由项目总承包商负责。2.6.2 系统调试系统测试包括系统的调试和本系统的联调“系统调试将进行系统指标测试，并应达到技术规范规定的要求。项目总承包商配合谢试并提供相应的技术支持。如果其中有的指标不符合，项目总承包商应及时配合查找原因和修熨，直至不符指标达标。系统调试还应进行功能试验,要求所有的被测功能均能符合设计及技术规范的要求。若不符，项目总承包商应负责改正，直至调试按要求通过。3图纸、手册和技术文件3.1项目总承包商向业主提供的图纸、手册和技术文件应齐全、全面详细地说明系统及其部件的性能、原理、结构和尺寸以及部件的型号、规格和技术参数，使业主能够实现对设备的操作、检查、修理、试验、调整和维护,有关的设计图纸及软件应无偿提供，项目总承包商不应以产品的保密拒绝提供这些文件，但业主承诺为项目总承包商保密。项目总承包商应对所提供的全部文件、图纸等资料的正确性、完备性和及时性负完全货任，业主对此的批准并不能减少或解除项目总承包商对于该图正确性所负的贵任。工程档案要保证档案的完整、准确和系统性。工程档案的案卷质量应符合科学技术档案构成的一般要求3（GB/T11822-2000）.并符合业主对技术资料的统一要求“对频繁使用的参考资料，项目总承包商应提供副本供业主使用.业生有权在认为文件、图纸和资料等数量不能满足维修需要时.向项目总承包商要求增加必耍的图纸项目总承包商提交的文件和图纸均应符合中国的制图标准。所有技术文件、图纸都宜使用中文，字迹清楚,内容完整，采用国际单位制（SI）单位、中国国家标准通用图形和符号。电子文件应用MiCrOSOftoffice2003forwindows（或以上版本）的形式提交。图形、电路图和机械图等还应提供合适软件平台，1Autocad2004forwindows（以上版本）等。所有文件都应提交2卷电子文件（光盘.业生为了搞清设备与其他系统的接口,所需要的有关设备的技术资料，当需要和要求时，项目总承包商应予提供图纸、手册和技术文件、相关标准等在设省设计和制造过程中有更新时，项目总承包商应及时向业主提供最新的更新部分。3.2 图亚项目总承包商应提供设备安装资料、设计所需的图纸和技术说明，并详细说明与各相关系统的接口标准，配合完成设备的安装设计。提供图纸的要求：1）为本项H下动力照明系统设备设计、生产的产品，应提供全部的图纸。2）对所有电子设备，应提供电路板的原理方块图、电路图、元件布置图和明细表等.资料应能满足业主测试，查找到电路板上故由点，可以相应规格的元件更换的要求。3）电路图和元件布置图上的元件应做出致的标注，明细表上应写明元件的规格编号，保证业主可按此规格编号向项目总承包商或从市场上采购到相同的元件。4）如果张图纸的功能己在另张图纸中完全实现，可不再单独提供。业主应把图纸和计噂的其中1份加靛批准或加注批准后返回给项R总承包商。在后者情形中，图纸上应有标记，说明项目总承包商或业主为使其符合合同而耍求做的修改.项目总承包商应修改后亚新提交5份需要确认的图纸和计算，直到获得批准。项目总承包商正式提交的图纸和设计文件应有相应的证明（项目总承包商授权代表签字），以表明在此所示的资料已经过项目总承包商审核并对本工程的使用是正确的。仅供参考的图纸必须明确注明,不需批准。项目总承包商的图纸应提供给有权使用该图纸的业主，而业主只将其用于本工程的完成、操作、维护、调整和维修。3.3 手册3.3.1 操作手册操作手册应为设备操作人员在设备的操作和检查提供指导。操作手册应至少包括以下内容：1）设备概述：2）主要功能说明：3）操作指南；4）故障状态。c控制每台应急电源转入应急工作状态；d.在与每台应急电源和各应急照明分配电装置之间连接线开路或短路时，发出故障声、光信号,指示故障部位：（9）应急照明控制器应具有专用软件系统，控制出口灯具开灯、频闪，控制双向可调标志灯改变指示方向，开灯、火灯，控制应急照明灯具启动等，为人员在混乱的火灾现场提供条快捷、仃效的逃生路线和足够的疏散照明，指引人员沿预案逃生路线逃生。（11）应急照明控制器应能防止非专业人员的操作。（12）应急照明控制器在与其相连的灯具之间的连接线开路、短路（短路时灯具转入应急状态除外）时，应发出故障声、光信号,并指示故障部位。故障声信号应能手动消除，当有新的故障时，故障声信号应能再启动；故障光信号在故障排除前应保持。（13）应急照明控制器在与其相连的任一灯具的光源开路、短路，电池开路、短路或主电欠压时，应发出故障声、光信号，并显示、记录故障部位、故障类型和故障发生时间。故障声信号应能手动消除，当石新的故障时,应能再启动：故障光信号在故障排除前应保保持.（14）当某一支路的灯具与应急照明控制器连接线开路、短路或接地时，不应影响其他支路的灯具或应急电源盒的工作。（15）当应急照明控制器控制应急照明集中电源时,应急照明控制器还应符合下列要求：5.2.6集中电源I）是为终端消防应急灯具提供应急电源和通讯的专用设备，集中电源单台功率不应大于2KVA；2）应急照明集中电源内置蓄电池组，自带蓄电池达到使用周期后标称的剩余容量保证放电时间仍能达到60分钟；3）应急照明集中电源应显示主电电压、电池电压、输出电压和输出电流：4）应急照明集中电源具有短路、过我保护功能.每个输出支路均应单独保护，且任一支路故障不应影响其他支路的正常工作：5）应急照明集中电源在下述情况下应发出故障声、光信号，并指示故障的类型：故障声信号应能手动消除，当有新的故障信号时，故障声信号应再启动：用热缩壁电缆终端头。(10)电力电缆芯线的中性线(N线)和保护线(PE线)的选择应符合设计图纸要求。(11)所有电线电缆在交货时应绕在坚实的电线电缆楸上。电缆头应予有效密封，以防止潮气侵入。供货商应按电缆计算长度，施工裕量和可能接头的位置，计算出每条电缆的长度，一般不应有中间接头。每盘电缆均应附有合格证，盘上应清楚的标明生产厂家、电缆型号规格、电压等级、毛重、生产日期、长度以及正确的滚动方向。(12)项口总承包商提供的所有电线电缆应进行工厂试验，并满足相关的国家标准，提供试验报告：承诺现场试验应保证满足相关的国家标准所规定的性能要求。工厂试验包括：结构检杳绝缘介质试验导体电阻试验绝缘电阻试验绝缘强度试验击穿电阻试验抗拉强度和延伸试验负载损耗试验加速老化试验冷弯曲试验缆芯缄绕试验燃烧试验以及电缆行业规定的其它检验、试的。对产品的试验，可在厂家进行，业主必须派专人监测),产品到货后，应抽测，耐火电缆每盘应备有3米耐火试验取样长度。经抽悻合格的产品，才能进行施工敷设，不合格产品应退货，责任由项目总承包商自付。(13)项目总承包商提供的文件除应满足技术要求中提及的内容外，还应5.5桥架1) 5.1用途桥架主要结构形式：槽式槽式桥架分为连续热镀锌钢板为基材的全封闭槽式桥架和冷轧钢板为基材表面涂塑的全封闭槽式桥架。2) 5.2标准供货商应执行不限以下的标准，在执行过程中若有国内标准与国际标准不一致之处，按高标准执行。在供货期间如有最新国家或行业标准，则产品应符合新标准要求。DT/CECS31-2017钢制电缆桥架工程技术规程3) QB/T145320036电缆桥架4) JB/T10216-2013电控配电用电缆桥架5) ASTM.A153-2005K热镀锌6) GB/T9793-2012G热喷涂金属和其他无机覆盖层锌、铝及其合金7) GB50205-2020钢结构工程施工质量验收标准8) GB/T700-2006碳素结构钢9) GB/T11253-2019碳素结构钢冷轧钢板及钢带10) JB/T6743-2013户内户外钢制电缆桥架防腐环境技术要求11) GB/T3274-20174碳素结构钢和低合金结构钢热轧钢板和钢带12) Q/XJ78.2009-2002GXJQJ系列电缆桥架313) GB/T4955-2005金属覆盖层厚度测量阳极溶解库伦法13)GBT4956-2003磁性基体上非磁性覆盖层覆盖层厚度测量感性方法14) GB/T5270-2005金属基体上的金属初靛层(电沉积层和化学沉积层)附着强度试验方法315) GB/T23639-2017节能耐腐蚀钢制电缆柝架16) .3使用环境17) 装环境条件：室内、室。18) 围空气温度：包括：直线连接板：校链连接板：连续较连板；变宽连接板：变高连接板：伸缩连接板；转弯连接板：上下连接板：盖板;隔板：压板:终端板；引卜.件；竖井：紧固件：接地连接板；接地干线连接板：接地干线与桥架连接板：接地干线伸缩连接板：U型吊架与桥架之间的不锈钢垫片；支架、托架.19) .5技术要求1、桥架(1)桥架应按规定的图样和技术文件制造，弯通、三通、四通等弯曲半径的根据电缆允许的弯曲半径设计,不应使用纯直角形，并符GB/T23639-2017的要求.(2)桥架所用材质为无花热浸镀锌钢板时，其材质应符合GB/T2518-2008连续热镀锌钢板及钢带标准的规定：桥架所用材版为冷轧钢板时，其材痂应符合£普通碳素结构钢技术条件GB7()()标准中Q235A钢并符合K普通碳素结构钢冷产生永久变形时的荷载除以安全系数1.5的值不应小于领定均布荷载。（6）桥架连接用附件的耐腐性能，不应低于桥架主部件的耐腐性能。（7）桥架加工成形后断面形状应规整，无弯曲、扭曲、边沿毛刺等缺陷.内表面应光滑、平整、无损伤电缆绝缘的凸起和尖角。（8）桥架直段的结构连接，应采用不破坏表面涂层的无抑连接方式，保证表面的完整和连接的可靠性，如确需使用焊接，则对接焊缝应均匀，连续焊接长度不低于20mm,不应有漏焊、裂纹、夹渣、烧穿弧坑等缺陷：叠接焊点应牢固，强度不低于钢板本体的强度。（9）桥架刚度：桥架在额定均布数荷作用下，其最大的弹性挠度应小丁玲距的1/200。（10）侨架稳定性：桥架在试验均布载荷作用卜，（W板不能出现扭曲造成永久性变形的现象。（三）桥架稳定性：托盘、梯架应能承受能量为5J的冲击，按GB的规定进行冲击试验后，样品不应出现影响安全的裂痕和变形。（12）桥架电气性能：桥架应具有可苑的电气连续性，以保证工程使用中的等电位连接和接地“当槽体间用连接板连接时，按附录F测定，两槽体间的连接电阻不应大于50mQi无簿接处电阻不应大于5m/m,（13）连接板、连接螺栓等受力附件,应与托将等本体结构强度相适应。（14）吊架横档或侧壁固定的托转在承受梯架额定荷载时的最大挠度值与其长度之比，不应大于1/100。（15）桥架桥架应承受由于安装、检修时所承受的短时附加集中荷载时，而不使电缆桥架变形、损伤.（16）桥架制造精度桥架的长度允许偏差应符合卜列要求：a）当长度小丁或等于2000mm时，允许偏差为士2mm：b）当长度大于2000三时，允许偏差为±4mm。其余尺寸公差应符合GB/T1804-2000中的-V级的规定。注：盖宽取正偏差，槽体宽取负偏差.桥架平面度允许偏差每平方米不应大于4nm,（17）桥架尺寸误差：<GB50172-20121的规定.4)检查接地和通风(空调是否符合要求。5)应进行的试验详见本规范，哪些试验项目在工厂进行，哪些在现场进行，承包人应将试验全过程、地点、时间、程序和方法事先报业主审批.(8)其它安装、检验、验收技术要求应按照6建筑电气工程施工质量验收规范力GB50303-2015.电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-2012及相关行业标准执行。6.2.3 室内配线安装工程1 .工程内容低压配电与照明室内配线工程主要包括以下内容，并不限于此：(1)铜管明配线(2)钢管暗配线(3)线槽明配线(4)检验验收2 .室内配线安装工程的工序(1)首先熟悉设计图纸，按图纸要求作好预留预埋工作，内容包括：1)电源引入(出)配电箱就的路径及预埋预留工作。2)垂直引上引下及水平穿梁、柱、墙预埋保护导管等。(2)按设计图纸确定灯具、插座、开关、配电箱、起动设备等的位置.(3)在土建抹灰前，招配线所有的固定点打好眼孔，将预埋件埋齐并检包有无遗漏和错位。(4)装设管线支持物或管子.(5)电线电缆敷设，接续与用电设备及配电箱端子连接。(6)工程交接验收3 .安装技术要求(1)检杳配管及配线的型号规格是否符合设计要求配线钢管应为焊接钢管。(2)应与土建密切配合作好管线的预留预埋工作。(3)爆炸和火灾危险环境场所的配线安装应满足G电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范3GB502572014的要求。(4)明配管应排列整齐，固定点间距应均匀管卡间距离应满足£建筑电气工程施工质量验收规范GB50303-2015的规定。(5)导线在管内不应有接头和扭结，管内导线总截面积(含绝缘层)不应大于管内空间的4饿“(6)配线钢管及箱盒必须与保护接地线(PE线)有可靠的电气连接。(7)照明回路布线应满足卜.列要求：a、所有同类型的照明回路室内、室外应分开回路布置：b、室内回路中、普通照明、备用照明、应急照明、导向、票价表等应单独回路设置：c、室外网路中普通照明、应急照明、备用照明、棒棒做、门圆、导向单独回路设置；(8)其它安装、检验、验收技术要求应按照建筑电气工程施工质量验收规范GB50303-2015执行。6.2.4 电缆敷设1 .工程内容主要包括以下内容,并不限于此：(1)电缆桥架上敷设(2)电缆穿管敷设(3)电缆在电缆支架上敷设(4)矿物绝缘电缆敷设(5)电缆沟内敷设(6)电缆头制作(7)检验、验收2 .安装技术要求(1)电缆沟、竖井、预埋管件、电缆支架、桥架及场地环境等应具备电缆线路安装敷设的条件。(2)电缆敷设前应进行下列检杳：D电缆型号、规格、电压等级及长度应符合设计要求，附件备件及技术文件是否齐全.2)电缆外观应无损伤，绝缘和密封良好。直埋电缆应经试验合格。3)敷设前应按设计和实际路径计算每根电缆的长度，配合设计和监理及电缆承包人确定每根电缆的长度，合理安排每盘电缆，减少电缆接头。(3)电缆敷设时，在终端头和中间接头处应留有备用长度。直线段应在全长上密有少量裕度，并作波浪形敷设.(4)电缆各支持点间的距离及蹲曲半径应按C建筑电气工程施工质量验收规范GB50303-2015的规定。(5)电缆敷设时，电缆应从盘的上端引出，应避免电缆在支架上及地面摩擦施拉。电缆上不得有未消除的机械损伤。(6)用机械敷设电缆时的牵引强度应满足电气装置安装工程电缆线路施工及险收标准BGB50168-2018的规定。(7)敷设时的环境温度低于电缆要求的环境温度时，应采取措施，否则不宜数设。(8)电缆进入电缆沟、竖井、建筑物、盘、柜以及穿入管子时，出入口及管口应密封。(9)电缆的排列应整齐，固定应牢固，还应符合卜列要求：D电力电缆和控制电缆应分开排列。2)当电力电缆和控制电缆敷设在同一侧支架上应将控制电缆敷设在电力电缆下面，低电压等级的电缆应敷设在高电压等级的电缆的下面。3)电缆井电缆较多，不宜设置为桥架，宜设置为支架。(10)电缆终湍头：其主要性能应符合现行国家标准的规定。(ID电缆终端头设在电缆分线箱和配电箱处，应注意处理好箱体引入口密封及电缆线引入固定问题。(12)电缆中间接头、终湍头的连接压接处的接触电阻应满足规范要求，现场应进行测试。(13)电线电缆应进行的检验试验详见本规范，哪些忒验项目在工厂进行，哪些在现场进行，承包人应将试验全过程、地点、时间、程序和方法事先报业主审批。(14)其它安装、检验、验收技术要求，应按照电气装置安装工程电缆线路施工及验收标准3GB50168-2018规范执行。(15)可按照国标图集©电缆敷设3D101-7(2013年合订本)施工。6.2.5 低压电器安装1 .工程内容主要包括以卜.内容，并不限于此：(1)插座明(暗)安装(2)开关明(暗)安装(3)检验、验收2 .安装技术要求(1)熟悉设计图纸，作好施工准备工作。(2)检查开关、插座的型号规格及符件是否符合设计要求，配件及备件是否齐全，有无损坏.(3)当交直流或不同电压等级的插座安装在同一场所时，应有明显区别。(4)安装在同一建筑物内的开关，应采用同一系列产品，开关的通断位置应一致，操作灵活接触可形。(5)其它安装、检验、验收技术要求，应按照£建筑电气工程施工质量验收规范GB50303-2015规范执行。(6)公共区所有插座需要设置防水盖板，设置“专用插座”标识。6.2.6 各类配电箱(含控制箱、接地端子箱)安装1.工程内容1)生要包括以下内容，并不限于此：(1)双电源箱(含有切换功能或无切换功能的)安装(2)照明配电箱安装(3)动力配电箝及动力检修箱(4)按钮箱及手操箱安装(5)电缆分线箱安装(6)检验、验收安装方式主要有明装、暗装、落地式安装。2)安装技术要求(1)部分设备用房配电箱要求暗装，应熟悉设计图，与土建施工密切配合，作好预留预埋工作或现场开涧.(2)检杳型号规格及备件是否符合设汁要求，配件及备件是否齐全，有无损坏。(3)各类箱柜安装应满足限界的要求。(4)高防护等级的各类配电都安装，应按防护要求施工。(5)各类箱柜应安装牢固，其垂直偏差不大r3mm.其安装方式及高度应符合设计要求。(6)设置于室外、风井、出入口、通道等配电箱/柜采用离墙离地式安装方式。支架采用热侵镀锌材质,螺栓采用不锈钢材质。(7)配电箱内应分别设置零线和保护地线(PE畿)汇流推，零线和保护地线(PE线)在汇流排上连接，不得绞接，并应有编号。(8)承包人根据现场情况在箱柜的预留进出线板上自行开孔。(9)配电箱/柜内进、出电缆端头处应挂电缆牌(含电缆编号、首末端设备名称及编号、电缆型号规格等)。(10)其它安装、检验、验收技术要求应按照d建筑电气工程施工质量:验收规范GB50303-2015,电气装置安装工程低压电器施工及验收规范GB50254-2014及其它相关规范执行。1 .2.7电缆桥架安装1、电缆桥架及支吊架的安装方式(1)电缆并采用电缆支架：其它地方均采用全封闭槽式电缆桥架。(2)电缆支架及桥架的支吊架均采用热浸镀锌处理。2 .工程内容主要包括以下内容，并不限于此：(1)定位打眼(3)支架、吊架或托架制作(4)支架、吊架或托架安装(5)本体安装、接地线连接(6)根据施工图外接引线的开孔和接管(7)检验验收3 .安装技术要求(1)应按设计要求，由桥架供应商结合现场情况，设计完整的系统，在工厂制造，运到现场安装。避免在工地钻孔，并使切割量达到最小。(2)检杳型号规格及备件是否符合设计要求，配件及备件是否齐全，有无损坏。(3)安装现场各种管线较多，应按综合管线设计图要求作好柝架的现场定位，并与各管线承包人密切配合，特别是与其它管线交叉处应事先处理，以免发生管线平面交叉。(4)电缆桥架及支架等的外表面不应有磨损、划痕。(5)电缆桥架穿墙、板、防火分区处应作防火封堵。(6)电缆桥架自线段30m应留有不少于20三的伸缩缝，过伸缩缝处应作相应处理。(7)电缆桥架安装应牢固，排列整齐，水平和垂直允许偏差为其长度的2%。水平走向的电缆桥架不大于2米固定一次，垂直走向的电缆桥架不大于1.5米固定次，大跨距桥架可根据负载曲线适当加大固定距离。(8)应按照国标图集电缆桥架安装01D701-3及施工设计图要求,作好电缆桥架安装，并做好桥架的可靠接地。(9)其它安装、检脸、验收技术要求应按照相关规范及标准执行。6.2.8 照明灯具安装1 .工程内容主要包括以下内容,并不限于此：(1)嵌入式安装(2)吊杆式安装(3)吸顶式安装(4)壁式安装(5)配线槽底安装(6)钢结构桁架上安装(7)检验、验收2 .安装技术要求(D检杳型号规格是否符合设计要求，所有灯具均为成套装置，其灯具配件备件及技术文件应齐全，应无机械损伤、变形、油漆剥落和灯罩破裂等缺陷.(2)灯具安装位置及高度应符合设计要求，灯具布置应整齐美观；同一室内或场所成排安装的灯具,其中心线偏差不大于5m.(3)灯具不得直接安装在可燃材料构件上，当灯具表面高温部位靠近可燃材料时，应采取隔热、散热措施，(4)爆炸和火灾危险环境场所的安装，应满足电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014的各项要求。(5)所有灯具均配有PE接地端子，应将PE线与PE端子可靠连接。(6)灯具固定应牢固可鸵，吊灯灯具重量大于3kg时，应采用螺栓固定，吊杆钢管直径不小于15mm,壁厚不应小于1.511m:嵌入顶棚内的灯具应固定在专设构架上，矩形灯具的边缘与顶棚的装饰直线平行，其偏差不大于5mm。(7)灯具安装位置应充分考虑检修条件使检修，不宜设理在设番正上方。相对高度大于8米时，宜设置,牢固检修平台或配置相应检修措施；出入口楼梯与地面亭结合处净空超过3米灯具宜采用壁式安装，楼扶梯净空过高时亢采用壁式安装。(8)应进行回路绝缘电阻测试和照度及灯具控制性能测试.(9)所有灯具的安装均应与土建及建筑装修密切配合。(10)其它安装、检验、验收技术要求应按照建筑电气工程施工质量验收规范GB50303-2015及相关规范执行.6.2.9 设各接地安装1 .工程内容(1)从需要接地的设备来分，主要有以下内容，并不限丁此：I)应急照明集中电源装置.接地2)总等电位、局部、辅助等电位联接安装3)冷水机
