煤矸石坑口电厂工程-烟气脱硫岛EPC总承包招标文件-技术规范书及附录（下）.docx

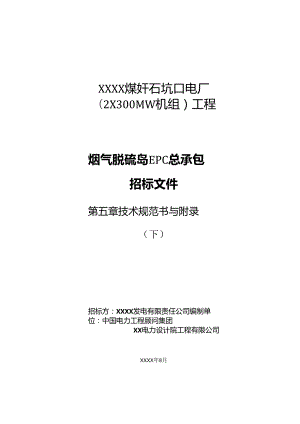

XXXX煤奸石坑口电厂（2X300MW机组）工程烟气脱硫岛EPC总承包招标文件第五章技术规范书与附录（下）招标方：XXXX发电有限责任公司编制单位：中国电力工程顾问集团XX电力设计院工程有限公司XXXX年8月中国xx附件1技术规范错误!未定义书签。1错误！未定义书签。11.2项目概况错误！未定义书签。22机械部分错误！未定义书签。242.1 总述错误！未定义书签。242.2 石灰石浆液制备系统错误!未定义书签。302.3烟气系统错误！未定义书签。312.4S02吸收系统错误！未定义书签.402.5 排空及浆液抛弃系统错误!未定义书签。462.6 石籽脱水系统错误！未定义书签。462.7 工艺水及废水处理系统错误!未定义书签。482.8 杂用和仪用压缩空气系统错误!未定义书答。522.9 管道和阀门错误！未定义书卷。532.10箱罐和容器2.11泵2.12搅拌设备2.13检修起吊设施，错误!未定义书签。55，错误!未定义书签。55错误！未定义书签。59，错误!未定义书签。60错误！未定义书签。602.14 钢结构，平台和扶悌2.15 保温、油漆和隔音错误!未定义书签.622.16 防腐内衬及玻璃铜(FRP)错误！未定义书签。632.17 材料、铸件和锻件错误！未定义书签。692.18涧滑错误!未定义书签。702.19 电动机错误！未定义书签。702.20 烟气污染物连续监测仪错误！未定义书签，753仪表及控制错误!未定义书签。763.1 控制范用错误！未定义书签。763.2 控制方式错误！未定义书签。763.3 自动化水平错误！未定义书签。773.4 工作范围错误！未定义书签。783.5 供货范围错误!未定义书签.803.6 工作分界点错误!未定义书签.823.7 标准和规范错误!未定义书签.833.8 技术要求错误！未定义书签。843.9 就地设备错误!未定义书签。1133.10 主要设备选型错误!未定义书签1223.11 安装、接线、敷设电缆错误!未定义书签1233.12 接地和屏蔽错误！未定义书签。1263.13 安装部分错误！未定义书签。1263.14 调试部分错误！未定义书签。1283.15 文件及资料提交错误！未定义书签。1294电气部分4.1 总述14.2 脱磴岛电气系统设计技术要求及投标方工作范围34.3 电气设备总的要求154.4 主耍设备技术规范164.5 火灾报警和消防控制系统285土建、暖通、消防和给排水部分345.1 脱硫岛的总体布置345.2 结构部分355.3 建筑部分395.4 采暖、通风、空气调节及除尘系统425.5 消防和给排水系统476投标方设计数据516.1 FGD设计工况下的主要技术数据（热控部分单列）516.2 仪表及控制设备（按照工艺系统侦写）756.3 FGD_DCS数据和表格76附件2供货范围、工作范国及服务791概述791.1 总论791.2 供货原则792供货范1.802.1 工艺部分802.2 仪控部分832.3 电气部分832.4 土建、暧通、消防和给排水部分852.5 供货范用清单862.6 备品备件和专用工具942.7 进U设备、部件和材料1022.8 国内分包设备、部件（不限于此）1062.9 测试和化验实验室仪表供货清单1072.10 第一次加注的化学药品、润滑油和消耗品1073工作范困1084服务范围108附件3设计范围和设计联络会1091设计范围1091.1 设计依据1091.2 投标方设计范围1092设计联络117附件4技术资料内容和交付进度121I投标阶段提供的资料1212规划和建设阶段的资料1233运行和维护说明1304调试后资料1335联系单1336投标方提供的资料份数135附件5工程总进度和设备交付进度1361工程总进度1362设备交付进度137附件6检验、试聆和验收138I总述1382工厂检验及试验1403现场检验和试验1514验收试验（确保值测试）154附件7施工、安装与调试157I工作范围及安装内容1572规范和标准1573机械设备安装的一般要求1584电气装宜安装范围及安装要求1595仪表及控制设备安装的一般规定1616土建施工、安装的要求1637调试（启动）1678商业运行1699项目组织与管理169附件8技术培训1741培训内容1742培训1743培训计划175附件9分包与外购176附件10大件部件情况178附件12投标人需要说明的其它内容180附件13招标文件附图（供参考）181XX划电R2X¾惋工g¾甑虑靶揶¾件附件1技术规范4电气部分4.1 总述4.1.1 本部分为脱毓岛电气系统的工作范围和技术规范。4.1.2工作范围投标方的工作范围为负货本工程脱硫岛的电气系统的系统设计、安装设计、设备及材料供货及安装、调试。投标方的电气系统设计均应进行初步设计和施工图设计两个阶段.电气系统包括如下：(D供配电系统，包括低压干式变压器、380V低压动力中心、380V电动机控制中心、事故保安电动机控制中心、UPS电源、220V直流电源、220V以下配电系统(如果有)等；(2)电气控制与保护；(3)照明及检修系统：(4)防雷、接地系统：(5)起吊设备包括安全滑触线：(6)电缆、电缆敷设设施及电缆构筑物(包括电缆桥架、电缆沟道、电缆保护管、电缆防火封堵等)(7)通讯系统(8)电气设备布置。4.1.2脱硫岛电气系统与电厂电气系统的工作分界点如下：脱硫岛内的电气系统设计、供货、安装、调试属于投标方工作范围，本条仅给出脱硫岛电气系统与招标方电气系统联系的分界点。4.1.2.1供电电源(D招标方负贡提供2回6kV电源给脱硫式变压器，接口点为式变的高压端子：招标方负员提供脱硫岛所有高压电动机6kV电源,接口点为的高压电动机端子盒。投标方负责6kV电源电缆在脱硫岛区域的路径、敷设及电缆托架、电缆埋管和金属软管的设计、供货、安装。同时投标方必须向招标方提供所需6kV电源的数量、容责：(功率)、性质及引接方式。(2)招标方负货提供1W38OV事故保安电源给1段脱硫岛事故保安电动机控制_J1.jOom三倒钺疆兜稣蝴威住中心,接11点为脱硫岛事故保安电动机控制中心的进线端子，事故保安电动机控制中心进线开关及所需的测量、控制保护设备属投标方的供货范围。4.1.2.2电缆（D连接招标方设备和投标方供货设备装置之间的电缆由招标方供货，投标方负贡电缆在脱硫岛区域的路径设计、敷设设计、电缆清册（相关电缆长度），设计接口点基本原则为脱硫岛外1m.具体点在设计联络会确定。由投标方负面安装，试验。连接投标方供货设备装置之间的电缆由投标方设计、供货、安装。4.1.2.3电缆敷设设施及电缆构筑物（1）电缆敷设设施及电缆构筑物（如电缆桥架、电缆沟道、电缆保护管、电缆防火封堵等）等与招标方的分界点为脱硫岛区域外1米。（2）脱硫岛的各车间之间和车间内的电缆敷设设施（如电缆桥架、电缆沟道、电缆防火封堵等）由投标方设计、供货、安装。4.1.2.4接地脱破岛接地网与招标方厂区接地网应有不少于六处连接，该连接的分界点为招标方厂区接地网，投标方负送将脱麻岛接地网以六点连接至招标方厂区接地网。脱硫岛内各个车间均应该按照要求留有供使用和检测的接地点。4.1.2.5通信脱硫岛行政通信及调度通信利用招标方交换机，脱硫岛设配线箱（行政通信及调度通信分开设置）。通信工作的分界点在投标方配线箱处，此配线箱包括此配线箱以后属于投标方工作范围。4.1.2.6安装脱硫岛投标方供货范出内的所有电气设备（包括设备基础、予埋件、安装材料、预埋管等）安装工作均属于投标方工作范1.4.1.3投标方应遵循IEC、GB、D1.的标准。投标方至少应遵循卜列标准，但不限于此:D1.5O-2OOOG火力发电厂设计技术规程£维电保护和安全自动装置技术规程GB/T14285-2(X)6£火力发电厂厂川电设计技术规定D1.5153-2002£火力发电厂、变电所二次接线设计技术规程d1.zt513620°,£电力工程电缆设计规范GB50217-2（X）7XX煨口电n2X300MMj)工出臊¾摘EPc总承包招椒:住«火力发电厂和变电所照明设计技术规定3T1.okV高压配电装置设计规范交流电气装置的过电压保护和绝缘配合电测盘及电能计璜装置设计技术规程火力发电厂厂内通信设计技术规定建筑物防雷设计规范D1./T5390-2007GB50060-2(X)8D1./T62O-2OO4D1.JT5137-2001D1.zr5041-95GB50057-94(2000年版)电力工程直流系统设计技术规程g低压配电设计规范Diyr5044-2004GB554-954.1.4 对各系统的选择计第如UPS、变压器等应经招标方确认，4.1.5 各系统的接线图、设备元件的配置等技术要求应经招标方确认。4.1.6 所有经招标方确认的资料投标方不应免除应负的我任。4.2脱硫岛电气系统设计技术要求及投标方工作范围本部分对脱硫岛应负资的电气系统进行描述，除所列规范的要求外，并同时给出本工程特殊的设计要求。以下描述作为投标方的设计原则.4.2.1电气系统设计基本原则投标方应设计并提供一套完整的脱硫岛区域内的电气系统。电气系统的设计应考虑：(1)电气设备运行环境要求：见总述部分。(2)运行和检修人员的安全以及设备的安全。(3)设备应便于操作和高可匏性。(4)设备应易于检修。主要部件(重部件)应能方便拆卸、纪原和修理，同时应提供吊装和搬运时用的起吊钩、拉手和螺栓孔等。(5)相同(或相同等级)的设备和部件的互换性。(6)系统内所有元件应恰当地配合。例如绝缘水平、开断能力、短路电流耐受能力、继电保护和机械强度等。环境条件保护，如对盐%、腐蚀性气体、(或)蒸汽、机械爱动、振动和水等的防护。(8)电气设备应在使用环境条件下，带额定负荷连续运行.(9)电气设备的使用寿命应不少于30年。XX瞟境（2X¾I）工:嬲触毓册C稣胡标攵件4.2.2供配电系统4.2.2.16kV系统及380V配电系统脱底岛设6kV脱底段，脱硫6kV电负荷（包括低压干式变压器）均从6kV脱硫工作段引接。6kV脱硫段的一次和二次设计接线由招标方确定方案，投标方进行基础设计，招标方即设计院进行详细设计。设备由招标方负先采购。6kV脱硫段布置在脱硫岛电控楼（如果有）内的6kV配电间，由投标方负贡安装及调试。脱硫6kV配电间哲按照12mx9m（长X宽）布置，净空按照42m考虑，开关柜均为电缆进出线，电缆敷设采用配电间内设计架空桥架或者电缆沟内桥架敷设。投标方在中标后应配合招标方及设计院的设计工作。6kV脱硫段的电缆接口为：6kV脱破段进线电源电缆有招标方负货计算截面和供货，双方的接口为6kV脱硫段进线断路器上门接线端子，但投标方须提供脱硫岛内负荷设计院要求的电缆通道，并由设计院认可。6kV脱硫段馈线柜电缆由投标方设计供货，并由招标方确认。投标方应设计、提供向脱硫岛范围内全部380V电负荷供电的380V低压配电系统，380V低压配电系统采用380V动力中心（PC）、38OV电动机控制中心（MCe）两级供电方式，脱硫岛设置2台低压工作变压器，2台低压工作变压器互为备用。低压变压瑞、380V动力中心（PC）、38（）V电动机控制中心（MeC）采用成对设置，建立双电源通道。额定功率75kW及以上的电动机、UOkw及以上的静态负荷、220V直流系统、不停电电源（UPS）和380V电动机控制中心由380V动力中心供电，75kW以下的电动机、照明和其他用电设备由380V电动机控制中心（MCC）供电。PC和MCC柜采川抽胆式开关柜，低压开关柜柜体为金属外壳，用于室内安装。抽胆内设备采用ABB、西门子、施奈德产品，最终厂家由招标方选择.MCC柜的型号与主厂房使用的一致。380V动力中心（PC）采用单母线分段接线，UP380V脱硫动力中心A、B段，两段母线设联络开关，分别由两台低压卜式变低压侧供电，正常时联络开关分断运行，当某一段进线电源故障而跳开该段进线开关时，联络开关自动/手动合闸.每段:i80V动力中心母线应设置1组3个单相380/1OOV星形接线PT。380V电动机控制中心（MCC）为单母线接线方式，各车间分别就地设置单元380V电动机控制中心（MCc）或公用380V电动机控制中心（MCC）（如果有必要），MCC均应采用双回供电，两路电源互相闭锁3«OV动力中心的进线开关、联络开关和每个给380V电动机控制中心供电的馈线S颗石坑电H2X30（删机细工程烟气脱疏岛EPC总承包招标文件回路均应采用框架空气断路器,框架空气断路涔应装设智能型脱扣器。额定功率160kW及以上的不经常启停的电动机回路应采用框架空气断路器，其它电动机回路应采用具有限流特性的塑壳空气断路器作为短路保护电潜、接触粉作为操作电器，电动机回路应装设相间短路保护、接地故障保护及过载保护。其它馈线回路采用框架空气断路器或塑壳空气断路器，且具有选择性短延时脱扣。每段380V动力中心应有15$的备用回路,每段380V电动机中心应有20%的备用回路，且每1种型号的元件至少仃1个备用，每个备用单元应完成全部接线，以供招标方在电厂投入运行后扩建使用。配电系统开关配合应使离故障点最近的开关动作，使故障元件与系统隔离。低压干式变压器低压侧中性点直接接地，即380V低压配电系统为中性点直接接地系统。供配电系统设计应考虑第1台机组投入运行而后续机组尚未完成建设要求投入第1台机组脱硫系统的供电要求。三相短路电流有效值按50kA考虑。4.2.2.2 事故保安电源事故保安电源系统确保在整个脱硫岛失电后的安全停机和设备安全。脱硫岛设置专门的380V事故保安电动机控制中心。脱硫岛设置脱硫保安电动机控制中心，保安电动机控制中心设2回进线，一回来自招标方的保安动力中心，另一回来自脱硫380V动力中心。380V保安电动机控制中心的进线开关应采用框架空气断路器，其它低压元件组合及配四要求见以上第4.2.2.1条中380V电动机控制中心的要求。4.2.2.3 直流系统脱疏岛内设置中压开关柜，投标方需提供成套直流电源，【K220V,负贡岛内所有直流供电。输出柜各个开关选择直流专用开关，开关按照30%裕盘设计，按照abb、西门子、施奈德三家报价，最高价计入总价，最终选择由招标方确定。直流容量直流电源容量与蓄电池容量由投标商计算,最终容量：由招标方确定。4.2.2.4 2.2.4不停电电源系统2台炉脱硫岛公用1套UPS设备，向脱硫岛内DCS及其它一些重要负荷供电.UPS的额定输出电压为单相220V.额定输出功率不小于20kVA.220V直流电源从脱硫内直流系统取，投标方应根据UPS的负荷情况核算蓄电池的容量，保证在全厂停XXXX煤肝石坑口电厂2*3OOMA机组)工程烟气脱码岛EPC总承包招标文件附件I技术规范电后继续维持其所有负荷在额定电压下继续运行不小于30分钟。UPS正常运行时负荷率不大于60$。UPS备用馈线回路不少于30%。UPS、馈线屏及相关设备均为脱硫岛工作范围。UpS主机采用进口设备，厂家按照北京固特大正电子科技公司、北京硕瑞伟业控制技术公司、北京中创纪机电设备有限贲任公司分别报价，以最高价计入总价，最终选择由招标方确定，如果选择超出上述三家，商务无变化。4.2.2.5电压降投标方提供的用电设备应能在以卜电压范围内正常起动、运行。(1)电动机回路配电回路正常运行时正常起动时成组自起动时380V电动机380V电动机380V电动机母线最低电压90%7055%(2)照明回路配电回路正常运行时短时母线最低电压95%93%(3)交流控制回路:90%(4)仪表电源回路：98%4.2.3控制与保护4.2.3.1 控制方式脱硫岛电气系统纳入脱疏岛FGD-DCS控制，不设常规控制屏。纳入脱破岛监控的电气设备包括：6KV系统、380VPC进线及母联开关、PC至MCC馈线开关，保安电源进线开关：UPS运行状态和告警信号监视.，电气系统与脱硫岛FGaDCS采用硬接线电缆连接。所有低压框架断路潺和接触器的控制电压采用220VAC电源进线和出线配置微机式断路器测控单元，所有电动机出线配理控制、保护、测量、通讯功能一体化的智能马达保护器。微机式断路器测控单元和智能马达保护器采用与主厂房内相同品牌产品，设置范困和功能选择原则全厂一致，具体型号待主厂房设备招标后由招标方确定，商务无变化，4.2.3.2 测量和监视脱硫岛内电气设备的信号送入脱硫岛FGD-DCS。开关量信号采用无源接点，模拟量采用4'20mA标准信号。测量点按£电测量及电能计量装置设计技术规程配置。4.2.3.3 2.3.3同期XXXX煤肝石坑口电厂2*3OOMA机组）工程烟气脱码岛EPC总承包招标文件附件I技术规范脱硫电气系统不设同期，双路电源进线切换采用先断后合操作方式以防止不同电源并列运行。电气回路应行防止并列运行的闭锁接线.4. 2.3.4保护配置38OV框架开关配智能式脱扣器，米壳开关配电子式或电磁式脱扣器。所有电动机出线配置控制、保护、测量、通讯功能一体化的智能马达保护器。保护配置满足火力发电厂厂用电设计技术规定的要求.4.2. 4照明及检修系统投标方应为脱疏岛设计、提供、安装一个完整的照明/检修系统。4.2.4.1 照明系统照明由三个独立子系统组成：交流正常照明系统、交流事故照明系统、交流常明照明系统.投标方应负贡脱硫岛范围内所有的建筑照明、区域照明、道路照明及设备照明。交流正常照明系统采用380/220V.三相五线,各场所的照明电源由脱硫岛内就近或相邻的MeC供电。脱硫系统电气综合楼各层设置交流事故照明，其电源取自脱航保安段。交流常明照明仅控制室设置，由脱硫不停电电源（UPS）供电。所仃重要出入口应设苴应急照明，应急照明时间不少于60分钟.4.2.4.2 主要场所的照明方式、灯具选型及照度各主要场所的照明方式、灯具选型及照度要求见下表：安装地点光源类型灯具型式安装方式照度（1.x）正常事故配电室荧光灯铝合金型体灯具悬挂式20050车间金属卤化物灯防水防尘灯具，IP54悬挂式、壁式150吸收塔荧光灯防水防尘荧光灯具，IP54吸顶，壁式、立杆式10050区域照明金属卤化物灯防水防尘投光灯，I1.,54灯杆、壁式100电气控制琮合楼荧光灯高效节能荧光灯具、铝合金型体灯具嵌入式、忌挂式、吸顶20050灯具厂按照三家报价,以最高价计入总价，灯具厂最终选择与全厂统一，商务不会产生变化。42.43照明系统的控制XXX煤研石坑U电厂(2三M胞1.)工j脱跪综合楼采用照明开关控制。脱麻岛区域的照明采用光控或远方按钮集中控制。经常无人停留、出入的房间的照明由就近的门或入口处的照明开关控制。各车间采用配电箱内集中控制。4.2.4.4 穿线管系统各车间的照明和插座线路采用水煤气管明敷。明敷管路采用密闭苴接线盒。脱硫综合楼以及其他附属辅助建筑的照明及插座线路采用电线钢管暗敷的方式。吸收塔的线路采川水煤气管明敷的方式。所有场所的导线均采用BV-500V型导线，且寻线截面不小于2.5m11忆4.2.4.5 检修电源系统：各场所的检修电源由就近或相邻的PC或MCC供电。在脱硫电气控制综合楼、各车间设置检修电源箱。脱硫吸收塔检修电压为12V,沿吸收塔平台和人孔附近设置低压12V检修照明插座箱.4.2.4.6 2.5防雷接地系统4.2.5.1 接地系统投标方对脱硫岛的所有电气设备外壳、开关柜和就地电气箱接地母线、金属架构、电缆托架、金属箱域和其他可能事故带电的金联物的接地系统进行设计、供货、安装和测试。接地系统应符合GB、D1.及IEC标准的相关要求。(D完整的接地系统包括：（八）接地极(b)水平接地体(接地网)(c)所有需要的连接和固定材料(2)接地系统以水平接地体为主，在适当的位置应埋设接地极，我位置不应妨碍带检修孔的接地井，每个接地极应与接地网导体相连，接地网导体应尽可能靠近设备设置;检验和测地接地电阻的接地井应设置在安装有接地极的适当位置处。接地极导体采用镀锌钢管(采用50):接地网导体采用热镀锌扁钢，室外主接地采用巧0X6的热镀锌扁钢，室内主接地采用-40X4的热镀锌扁钢，设备接地采用预;口电厂(2X30(蝴侬工程烟气脱硫岛EFC总承包招标文件热镀锌扁钢(采用-25X4)。(4)380V动力中心、电动机控制中心和6kV电动机必须通过两条热镀锌扁钢直接接到主接地网：容量大于7SkVV或500V电压的设备也应经过两个接地通道接地，即直接接到一次主接地网和经电缆保护管道接地；若容量小于75kW或500V电压的设备必须经过1条接地线直接与一次主接地网连接或通过电缆保护管道接地，(5)所有电缆托架的布置在电气上是连续的，同时大约每隔20m即接地。所有电缆保护管在电气上也是连续的且至少一点接地.(6)所有接地导体采用下列方式连接：（八）地下部分采用焊接，焊接处应作防护处理；(b)裸露部分采用螺栓连接或焊接，焊接处应作防护处理“(7)脱硫岛区域内应为独立的闭合接地网，其接地电阻为0.5Q。该闭合接地网至少应有六处与电厂的主接地网电气连接。4.2.5.2 防雷系统防雷保护系统的布置、尺寸和结构要求应符合相关的GB、D1.及IEC标准。脱硫岛区域内的防雷保护应根据需要设计和安装。避雷针和溺南带的引下线在距地面200Omm及以内应有高牢固的PVC保护管。4.2.5.3略4 .2.6安全滑触线脱硫岛内所有电动起吊设施可采用安全滑触线供电。设计时可考虑三相水平布置、垂直布置或者共箱。滑触线根据容量采用堆相或三相。在具有爆炸性环境建筑内安装的起重机和滑线应考虑使用防爆设备5 .2.7电缆和电缆构筑物4.2.7.1 工作范围(1)连接招标方设备和投标方供货设备装置之间的动力和控制电缆(包括6kV动力电缆和保安MCC电源的低压动力电缆，中压开关柜至脱硫DCS之间的控制电缆)由招标方供货，投标方负贡电缆在脱硫岛区域的路径设计、敷设设计、电缆清册(相关电缆长度)，设计接口点在设计联络会确定。(2)连接投标方供货设备装置之间的电缆由投标方设计(包括电缆选择计算、路径设计、数设设计、电缆清册等)、供货、安装。(3)投标方应负贡设计、供货、安装脱硫岛的电缆敷设设施(电缆桥架、沟道、X研硕口电112X30三J¾领疏舸C总承邮标文件隧道、电缆保护管、电缆金属软管等)和电缆防火封堵等。(4)脱硫岛的各车间之间的电缆敷设设施(如电缆桥架、电缆沟道、电缆防火封堵等)由投标方设计、供货、安装。(5)电缆敷设设施(如电缆桥架、电缆沟道、隧道、电缆防火封堵等)等与招标方的分界点为脱硫岛区域外1米，设计接口点在设计联络会确定。4.2. 7.2电缆选择(1)运行和设计条件a电力电缆导体的相间额定电压，应不得低于使用回路的工作线电压。b.运行温度交联聚乙烯绝缘聚氯乙烯护套电缆(X1.PE绝缘电缆)导体的龈高连续运行温度应是90C,紧急状态下的过负荷温度是13OC,短路电流下允许最高温度为200C.PVC绝缘的电缆导体的最高连续运行温度应是70"C,短路电流卜.允许最高温度为140*C0c.变频调速的设备电源采用变频专用电缆。(2)电缆截面选择投标方应使用下列原则来选择和确定电缆截面：a电缆的我流量(连续电流通过能力)电缆连续电流额定值的计算应按照国标GB5O217,IEC60287或相关标准的电缆放在空气中、托架或管道内来计算。并考虑电缆的额定载流量会根据以下现场安装和分组的方式降低：环境温度不同于标准敷设温度。电缆多根并列敷设。在户外的电缆托架受盖板和阳光照射的影啕。当每相使用两芯以上时由于电流不平衡号虐I(H的下降的因数.电动机馈线的载流量应按115行负载因素来考虑。所有电缆应有足够的导线截面以满足电动机的全部起动电流，电动机加速期间不超过特定的短时芯温13Ot的要求。投标方应提出详尽的计兑供确认，以表明电缆的载流能力与电缆系统的设计相符。b.短路电流能力石坑112X30M三U电缆短路的领定值应根据在中压和低压的开关所承受的故障电流,短路电流能力应根据所用的保护继电潞的总动作时间和开关故障切除时间。在最坏的情况下，芯温不应超过以上短路电流下允许最高温度的要求。对电缆短路电流能力，投标方的计兑应提供给业主/工程师供校核和确认。C.电压降线路和分支回路的总电压降不应超过母线正常电压的5%和电动机起动期间的15%。设备的电压降计算应根据供电设备的配电母线额定正常电压，在额定电压设备的满载负荷电流和最大的馈线电缆阻抗.控制回路电缆芯的电压降应不超过会引起接触器返回的值，或引起继电器或接触器不正确动作、或在其它方面在任何辅助系统电压状态卜控制系统误动作(包括大型电机的起动期间)的电压值“在标准的情况下，电压降按控制回路和大型接触器使用需要保证控制系统的正确动作来计算。(3)6kV动力电缆6kV电缆采用66kV阻燃强交联聚乙烯绝缘聚氯乙烯护套电缆：电缆热稳定截面应满足电厂6kV系统热稳定要求，目前暂按不小于12Omm2.(4)380V低压动力电缆38OV低压动力电缆一般采用0.6/1.OkV阻燃型或耐火交联聚乙烯绝缘聚氯乙烯护套电缆。电缆的导体采用钢导体。动力电缆截面应不小于4m11不接受2.5mm2截面及以下电缆。保安系统、UPS系统、消防和火灾报警系统等的电缆采用耐火电缆。耐热电缆和移动电缆，其导体应由细的铜纹线组成“(5)60V以上的测量和控制电缆对于60V以上电压控制电缆必须为阻燃型PVC绝缘PVC护套铜芯电缆，并且最小导体截面为1.5mm2,信号线用阻燃NZRCDJYVP屏蔽电缆，最小导体截面1.om由。如果用于不同的建筑物之间的连接，应采用有一条公共屏蔽线用以防止感应电压的电缆。(6)仪用变压器电缆这些电缆必须符合“60V以上的测量和控制电缆”的要求通常，一条仪用变压器的电缆应只传输一个变压器的电压或电流值。如果同一个飕研石坑口电厂(2X30t呦工程烟气脱麻岛用聪承包招标文件电床信号用于不同的需要(如：保护、测量、计6)应装设分离的小型断路器。变压器电压必须用独立的电缆传输.对于室内的电流变压器，其电缆最小截面为2.5mm?通往其他建筑的仪用变压器电缆最小截面为4mm并且必须有公共屏蔽线。最大电压降不应超过2K4.2.7.3 电缆连接装置投标方应提供进线标准钢质动力电缆的压接型线夹。400V低乐动力电缆不应有中间接头，控制电缆应避免中间接头。截面大于50mn?的380V低压动力电缆的终端接头应采用终端接头。4.2.7.4 电缆设施电缆设施应符合相关的标准和规范。电缆应根据工程实际情况恰当地采用电缆沟道、电缆桥架、地卜埋管的敷设方式。敷设于电缆桥架的电缆必须排列整齐、美观。6kV动力电缆、380V低压动力电缆、控制电缆、信号电缆等应按有关标准和规范分层(或分隔)敷设。电缆托架的电缆的占枳率为50%.4.2.7.5 电缆保护管(1)每根电缆保护管内只允许穿过1根电缆，应按管内径不小于1.5倍电缆外径来确定电缆保护管规格。(2)所有电缆保护管应为镀锌钢管或铝管，其相应的配件应为同一种材料。(3)在腐蚀性场所中应采用合适材料保护管，并能防特殊的腐蚀性气体。(4)铝管和非金属保护管应用于敷设单相电缆和其它钢管不合适的地方。(5)所有金属保护应电气连续并且接地。(6)电缆保护管与设备接线盒之间应采用金属软管连接以振动和热胀冷缩，并简便设备的拆卸.4.2.7.6 电缆构筑物在脱疏岛区域内应恰当地规划电缆通道，包括电缆沟、电缆竖井和电缆侨架路径等，并使电缆构筑物整齐、美观.脱硫岛区域内电缆通道以架空桥架为主。(1)电缆托架选择石坑口电r（230（n组H程烟气脱硫岛EpC总承包招标文件电缆托架应采用经防腐和热浸镀锌处理的钢质材料。螺栓、电缆卡等安装材料也应经防腐和热浸镀锌处理.电缆托架殷应采用梯级式电缆桥架：信号电缆托架应采用托盘式电缆托架.电缆托架的尺寸如下：a.直线段标准长度2mb.托架高度100nwn（被小）.15OmmC.托架宽度300,400,500,60Ommd.弯曲半径30Omm（最小），700mm（2）电缆托架布置a.当电缆托架叠放时，应按以下顺序从上到下进行布置： 中压动力电缆 低压动力电缆 电压动力和控制电缆（如混合敷设） 控制电缆托架 计算机电缆和低电压信号电缆b.电缆托架与相邻的托架、墙壁、管道和其他物体之间，包括与托架上部和下部的物体之间应留有活动空间。c.电缆托架包括配件在标准踏距及1.5倍的安全系数下应能承受标准的分布式工作载荷，井旦电缆托架的相对挠度应不大于1/200。除工作载荷外，托架应能承受位于托架踏中部的90kg附加集中活动载荷，并不会导致托架永久变形d.连续水平托架应设有伸缩接头e.电缆托架应避开高温和出入困难，以及设备频繁移动或支架过长的场所。f.所有户外托架应加实盖板；室内托架安装在格栅和地板下以及其他暴露在易枳累灰尘和落下物场所时，只需顶层托架加盖板：每层托盘式电缆托架应加盖板。g.垂直电缆托架应在地板面以上2m加盖板保护。h电缆桥架的连接方式必须保证有良好的导电性，电缆桥架应有不少于两点与接地系统电气连接.i.与厂区接口的电缆桥架规格型号遵从厂区.（3）铝合金构件、经热浸镀锌处理的电缆构筑物及其附件不允许焊接。-12.7.7设计资料要求N媒研石坑口电112X300搬口江程烟气脱硫部PC总承包招标文件U)电缆通道图投标方应负费设计托架布用图及电缆埋管图，图中应表示设备位国托架标志,保护管编号和设备编号。(2)电缆清册投标方应负货制作电缆清册,以提供以下资料:a各电缆设计文件,即电压等级,导线芯数和截面，电缆的起点和终点.电缆的长度和电缆敷设的实际路线。b.各类电缆的总数。(3)电缆编号和标志a.所有电缆和布置系统配件都应在敷设图上准确编号，以便于在安装、维修期间和今后更换过程中能间单、准确地识别。由投标方提供的所有铭牌、标答应该耐用、防腐，并能简单、准确地识别.识别标志应与工程设计图，包括以上第(D和(2)中叙述的电缆通道和电缆清册相一致。h电缆保护管应在其两端上有永久性编号、引线盒、接线盒和端子盒上的永久性标志应与图纸上的标志一致。4.2.7.8电缆防火阻燃依据有关标准和规范，电缆应有防火阻燃措施。4.2.8通讯系统脱疏岛内应设置生产行政通讯及调度通讯系统，其交换机利用电厂程控交换机，脱硫岛内设总配线箱作为电厂厂内通讯与脱硫岛通讯的接口。电话机的设置数量需经招标方确认。4.2.9电气设备布置脱硫岛可设一座电气控制综合楼，脱硫380V动力中心(PC)、脱硫保安电动机控制中心(EMCC)、通信管理机柜、UPS、脱硫低压干式变压器等集中布置在电气控制综合楼内，UPS布置应满足其对室内环境要求。MCe及其余电气设备可就地布置。电气控制综合楼为脱硫岛工作范闹。电气设备的布置应考虑足够的操作、检修空间，配电室应考虑防火要求.配电室有一个方向大于7米，应最少设两个出入通道。4.3电气设备总的要求这部分内容是对投标方在电气系统和电气设备的设计、制造、安装、调试等各方面提出了技术要求。4.3.1 电气设备防护等级(1)安装在配电室内的开关柜等电气设备，其外壳的防护等级不低于IP23;(2)安装在配电室内的干式变压器外壳的防护等级不低于IP20:(3)电气设备安装在有空调或通风装置的室内.其外壳的防护等级为IP3O:(，D在配电室、办公室及控制室的照明设备，其防护等级不低于IP32:(5)在其余环境条件下的电气设备和照明设备，其防护等级为P54;并应有防腐措施：(6)为保证短时浸入水中或在水下工作的电气设备能可兼地连续工作，该设备外壳的防护等级应达到IP68;(7)对于有防冻、防盐雾、防晒、防雨、防尘、防沙、防酸等要求的电气设备，其外壳的防护等级应根据实际环境条件确定：(8)对于有爆炸性危险的场所，应按照IEC或等效标准所规定范围的要求，确定其危险场所的分级。应根据装置及其零部件安装区域的分级，为其提供必需的防爆设施。同时还应满足中国的有关标准规范，包括强制性标准。在以上区域内安装的电气设备其防护等级必须满足以上标准所规定的要求。4.3.2 防止触电措施(D对于超过安全电压的带电装置和设备应防止直接接触或间接接触。(2)对于可能直接接触的带电装置和设备,应采取对带电部分进行隔离或加保护罩(保护网)的方式进行保护：(3)对于可能间接接触的带电装置和设备，也应有相应的保护等措施。4.3.3 电气设备的颜色标识电气设备外壳的颜色由招标方指定或确认。控制屏、盘上的指示灯、按钮采用如卜颜色标识：a)指示灯一断路器开红色一断路器关绿色一阀门位于打开位置红色XXX附吭口由心滁醐例工科粕毓就熊跳标始阀门位于关闭位置绿色一电动机运转一电动机停转一报警、跳闸及故障信号红色绿色黄色、红色或采用相应铭牌的分合指示：并采用不同的颜色区分跳闸信号和报警信号。B按钮绿色红色黑色并带有相关铭牌文字一断路器跳闸（关）一断路器合闸（开）一所有其他按钮当按钮的ONQFF状态的位置不易明确区分时，应通过“ON”尸OFF''或6'71.T'标记或用以上所述的色彩标识加以注明。对于模拟图,包括特殊的盘或柜面板等，投标方应采用经认可的颜色，所设定的指示器，设备符号应与模拟图上相一致。不同的电压等级在模拟图上应采用不同的颜色表示。集中控制的IR要电动机设就地事故按钮。事故按钮应带护盖，以防止误碰按钮造成电动机误跳“事
